这个稿子好久了，AE 发我 SDK 的时候就搞完了，其实基于 CMSIS 的 ARM 核心都差不多，但是 LH 的库设计还是有些和我们常规使用的库有一些区别的，所以我进行了完整的分析。
概述
芯片简介
LH32M0G30X 是苏州领慧立芯科技有限公司开发的32位ARM Cortex-M0微控制器，专门针对工业级高精度模拟信号处理应用设计。
SDK特点
CMSIS兼容架构：遵循ARM标准硬件抽象层规范
实时性保证：直接寄存器访问，无额外软件层延迟
模块化设计：每个外设独立封装，便于维护和扩展
核心技术指标
#define __HSI (32000000UL) // 内部高速时钟32MHz
#define __SYSTEM_CLOCK __HSI // 系统时钟源
#define HSI_VALUE ((uint32_t)16000000) // 有效系统时钟16MHz
架构设计
分层架构概览
┌─────────────────────────────────────────┐
│ 应用层 (Application) │
├─────────────────────────────────────────┤
│ 高级API层 (High-level API) │
├─────────────────────────────────────────┤
│ 驱动函数层 (Driver Functions) │
├─────────────────────────────────────────┤
│ 结构体封装层 (Structure Wrapper) │
├─────────────────────────────────────────┤
│ 寄存器访问层 (Register Access) │
├─────────────────────────────────────────┤
│ 硬件抽象层 (Hardware Layer) │
└─────────────────────────────────────────┘
文件组织结构
demo例程/
├── inc/ # 头文件目录
│ ├── device.h # 设备总头文件
│ ├── lh32m0g30x.h # 芯片主头文件
│ └── lh32m0g30x_*.h # 各外设头文件
├── lib/ # 驱动库源文件
│ ├── system_lh32m0g30x.c # 系统初始化
│ └── lh32m0g30x_*.c # 各外设驱动实现
└── demos/ # 示例代码
├── 01_UART/ # UART通信示例
├── 06_ADC0_1_SIMU_continuous/ # 双ADC同步采样
└── ... # 其他外设示例
硬件抽象层分析
寄存器访问控制宏
// 寄存器访问权限定义
#ifdef cplusplus
#define __RO volatile
#else
#define __RO volatile const // 只读寄存器
#endif
#define __WO volatile // 只写寄存器
#define __RW volatile // 读写寄存器
volatile 关键字防止编译器优化寄存器访问，访问权限控制避免误操作
内存映射定义
// 外设基地址映射 (ARM Cortex-M0 标准内存映射)
#define TIMER1_BASE ((uint32_t)0x40000000) // APB1总线
#define LPTIM0_BASE ((uint32_t)0x40000c00) // 低功耗定时器
#define RTC_BASE ((uint32_t)0x40002800) // 实时时钟
#define UART1_BASE ((uint32_t)0x40004800) // APB2总线
#define GPIO0_BASE ((uint32_t)0x40010800) // AHB总线
#define ADC_SUBSYS_USER_BASE ((uint32_t)0x40012880) // 高精度ADC子系统
#define RCC_BASE ((uint32_t)0x40021000) // 时钟复位控制器

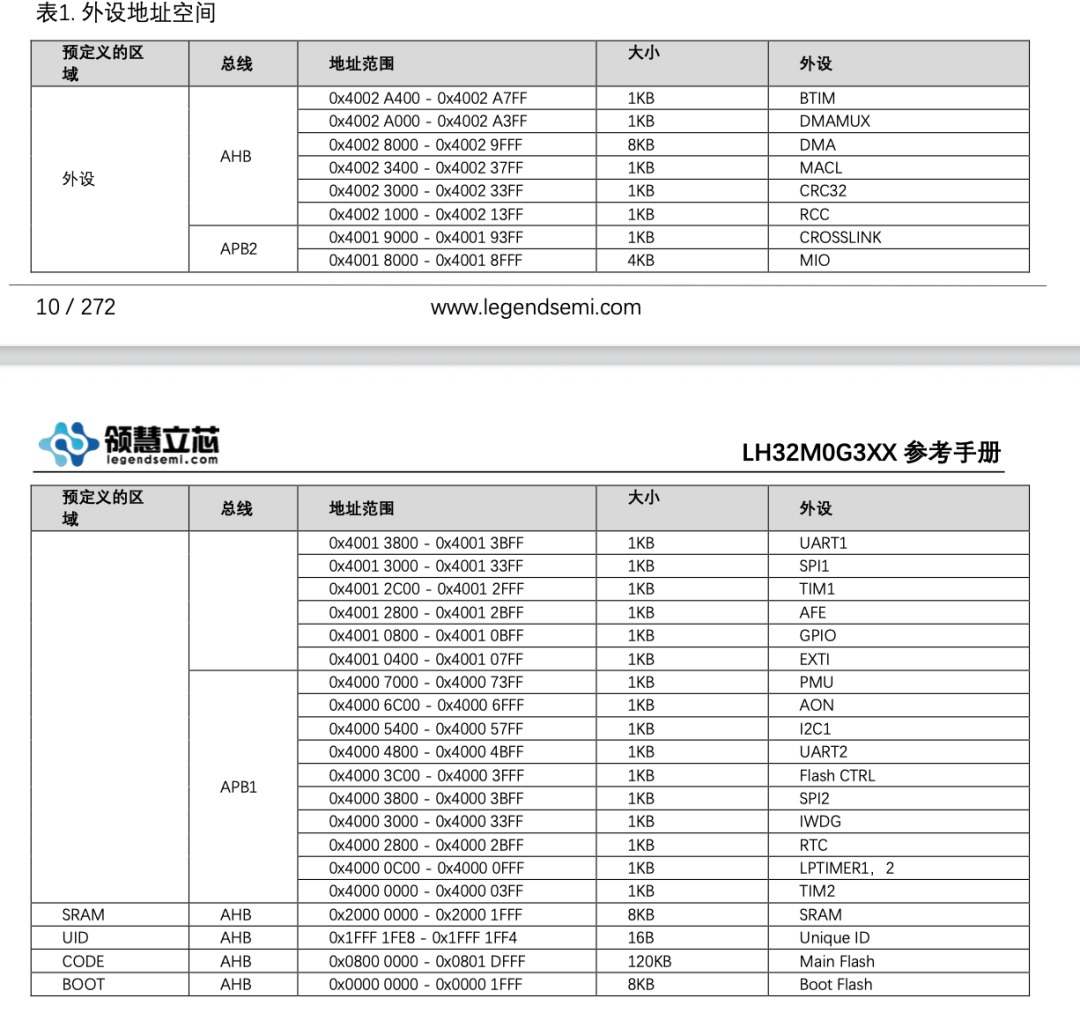

内存映射分析：
0x4000_0000 - 0x4000_FFFF: APB1外设区域（低速外设）
0x4001_0000 - 0x4001_FFFF: APB2外设区域（高速外设）
0x4002_0000 - 0x4002_FFFF: AHB外设区域（高性能外设）
image-20250922143316428
image-20250922143316428
寄存器结构体定义
// GPIO寄存器结构体 - 精确映射硬件寄存器布局
typedefstruct {
__RW uint32_t CON0; /*!< GPIO复用选择寄存器 */
__RW uint32_t OE; /*!< 输出使能寄存器 */
__RW uint32_t PUE; /*!< 上拉使能寄存器 */
__RW uint32_t PDE; /*!< 下拉使能寄存器 */
__RW uint32_t OD; /*!< 开漏使能寄存器 */
__RW uint32_t IE; /*!< 输入使能寄存器 */
__RW uint32_t SMT; /*!< 施密特输入使能寄存器 */
__RW uint32_t SL; /*!< 压摆率控制寄存器 */
__RW uint32_t DR; /*!< 驱动能力选择寄存器 */
__RW uint32_t DATA_IN; /*!< 输入数据寄存器 */
__RW uint32_t DATA_OUT; /*!< 输出数据寄存器 */
__RW uint32_t OSET; /*!< 输出数据置位寄存器 */
__RW uint32_t OCLR; /*!< 输出数据复位寄存器 */
__RW uint32_t OTGL; /*!< 输出数据翻转寄存器 */
__RO uint8_t RESERVED0[4]; /*!< 保留字节 */
__RW uint32_t INT_SEL; /*!< 外中断选择寄存器 */
} GPIO_TypeDef;
结构体成员按硬件寄存器地址精确对齐，使用RESERVED占位符保持地址连续性，OSET/OCLR/OTGL寄存器支持原子位操作
外设驱动层分析
位掩码和位置定义模式
// 位掩码定义模式 (以UART为例)
#define UART_LCR_DLAB_Msk ((uint32_t)0x80) // 位掩码
#define UART_LCR_DLAB_Pos ((uint32_t)7) // 位位置
#define UART_LSR_THRE_Msk ((uint32_t)0x20) // 发送缓冲区空标志
#define UART_LSR_DR_Msk ((uint32_t)0x01) // 数据就绪标志
明确的32位类型定义，保留了易读性，通过宏名称直接理解寄存器功能，日后的库修改硬件定义只需修改一处
枚举类型设计
// GPIO模式枚举
typedefenum {
GPIO_Mode_IN = 0x00, /*!< GPIO输入模式 */
GPIO_Mode_OUT = 0x01, /*!< GPIO输出模式 */
GPIO_Mode_AF = 0x02, /*!< GPIO复用功能模式 */
} GPIOMode_TypeDef;
// GPIO驱动能力枚举
typedefenum {
GPIO_2mA = 0x00, /*!< 2mA驱动能力 */
GPIO_4mA = 0x01, /*!< 4mA驱动能力 */
GPIO_8mA = 0x02, /*!< 8mA驱动能力 */
GPIO_16mA = 0x03 /*!< 16mA驱动能力 */
} GPIOCurrent_TypeDef;
枚举值直接对应硬件寄存器位值，预留空间支持未来硬件升级
时钟系统深度解析
时钟树架构
// 时钟频率结构体
typedef struct {
uint32_t SYSCLK_Frequency; /*!< 系统时钟频率 Hz */
uint32_t HCLK_Frequency; /*!< AHB总线时钟频率 Hz */
uint32_t PCLK1_Frequency; /*!< APB1外设时钟频率 Hz */
uint32_t PCLK2_Frequency; /*!< APB2外设时钟频率 Hz */
} RCC_ClocksTypeDef;
时钟配置函数实现
// AHB时钟配置 - 展示分频器操作
void RCC_HCLKConfig(uint32_t RCC_SYSCLK) {
// 原子操作：先清除再设置
pRCC->CFGR &= ~RCC_CFGR_HPRE_Msk; // 清除原有分频设置
pRCC->CFGR |= RCC_SYSCLK << RCC_CFGR_HPRE_Pos; // 设置新的分频值
}
// HSI分频配置
void RCC_HSIDIVConfig(uint32_t RCC_HSI_DIV) {
pRCC->CFGR &= ~RCC_CFGR_HSIDIV2_Msk;
pRCC->CFGR |= RCC_HSI_DIV << RCC_CFGR_HSIDIV2_Pos;
}
时钟域管理
// 分频器定义 - 实现时钟域隔离
#define RCC_SYSCLK_Div1 ((uint32_t)0x0) // 不分频
#define RCC_SYSCLK_Div2 ((uint32_t)0x8) // 2分频
#define RCC_SYSCLK_Div4 ((uint32_t)0x9) // 4分频
#define RCC_SYSCLK_Div8 ((uint32_t)0xA) // 8分频
// ... 更多分频选项
// 时钟使能控制 - 动态功耗管理
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState) {
if (NewState != DISABLE) {
pRCC->APB2ENR |= RCC_APB2Periph; // 使能外设时钟
} else {
pRCC->APB2ENR &= ~RCC_APB2Periph; // 关闭外设时钟
}
}
时钟域隔离优势：未使用外设自动关闭时钟，不同频率域减少电磁干扰，支持运行时动态调频
高精度ADC子系统分析
ADC寄存器结构
// 24位高精度ADC寄存器组
typedefstruct {
__RW uint32_t ERROR_STATUS; /*!< 错误状态寄存器 */
__RW uint32_t ERROR_EN; /*!< 错误中断使能 */
__RW uint32_t ADC_DRDY; /*!< 数据就绪标志 */
__RW uint32_t DMA_MODE; /*!< DMA模式控制 */
__RW uint32_t IO_CONTROL_IOUT; /*!< 激励电流源控制 */
__RW uint32_t IO_CONTROL_VBIAS; /*!< 偏置电压控制 */
// ADC0 通道寄存器组
__RW uint32_t ADC_STATUS_0; /*!< ADC0状态寄存器 */
__RW uint32_t ADC_DATA_0; /*!< ADC0数据寄存器(24位) */
__RW uint32_t INTERRUPT_CONTROL_0; /*!< ADC0中断控制 */
__RW uint32_t ADC_CONTROL_0; /*!< ADC0控制寄存器 */
__RW uint32_t CHANNEL_CFG_0; /*!< ADC0通道配置 */
__RW uint32_t CONFIGURATION_0; /*!< ADC0配置寄存器 */
__RW uint32_t FILTER_0; /*!< ADC0数字滤波器 */
__RW uint32_t OFFSET_0; /*!< ADC0偏移校准 */
__RW uint32_t GAIN_0; /*!< ADC0增益校准 */
__RW uint32_t ADC_0_HI_COMPARATOR; /*!< ADC0上门限比较器 */
__RW uint32_t ADC_0_LO_COMPARATOR; /*!< ADC0下门限比较器 */
// ADC1 通道寄存器组 (结构相同)
// ...
} ADC_SUBSYS_USER_TypeDef;
24位数据处理算法
// 双极性模式电压转换算法
float ADC_DataToMiniVolt_bipolar(int32_t data) {
float mv;
// 24位分辨率：2^24 = 16777216
// 参考电压：4096mV (可配置)
// 双极性范围：±2048mV
mv = data * 2.0 * 4096.0 / ((1<<24));
return mv;
}
// 单极性模式电压转换算法
float ADC_DataToMilliVolt_Unipolar(uint32_t data) {
float mv;
// 单极性范围：0 to Vref
mv = (float)data * 2048.0f / 16777216.0f;
return mv;
}
同步采样模式配置
// ADC同步采样初始化示例
void ADC0_1_SIMU_CONT_init(void) {
ADC_InitTypeDef ADCx_InitStructure;
// ADC0配置 - 主控制器
ADCx_InitStructure.ADC_Mode = ADC_SIMU_ENABLE; // 使能同步模式
ADCx_InitStructure.ADC_ConvMode = ADC_CONT_CONVERT; // 连续转换模式
ADCx_InitStructure.ADC_TrigMode = ADC_SOFT_TRIG; // 软件触发
ADCx_InitStructure.ADC_INP = ADC0_PCHAN_AIN0; // 正输入通道
ADCx_InitStructure.ADC_INM = ADC0_NCHAN_AIN1; // 负输入通道
ADCx_InitStructure.ADC_CODE_MODE = ADC_CODE_BIPOLAR; // 双极性编码
ADCx_InitStructure.ADC_REF_SEL = VREF_REFP_AVSS; // 参考电压选择
ADCx_InitStructure.ADC_PGA = PGA_GAIN_1; // PGA增益设置
ADCx_InitStructure.ADC_DR = ADC_DR_2P5SPS; // 数据速率2.5SPS
ADCx_InitStructure.ADC_RDY_INT = ADC_RDY_INT_EN; // 使能数据就绪中断
ADCx_init(&ADCx_InitStructure, 0); // 初始化ADC0
// ADC1配置 - 从属控制器
ADCx_InitStructure.ADC_Mode = ADC_SIMU_DISABLE; // 从属模式
ADCx_InitStructure.ADC_INP = ADC1_PCHAN_AVDDP; // 电源电压监控
ADCx_InitStructure.ADC_INM = ADC1_NCHAN_AVDDN; // 地电压参考
ADCx_init(&ADCx_InitStructure, 1); // 初始化ADC1
// 中断配置
NVIC_EnableIRQ(ADC0_IRQn); // 使能ADC0中断
NVIC_DisableIRQ(ADC1_IRQn); // 禁用ADC1中断(同步模式下)
ADC0_convert_start(); // 启动转换
}
Sigma-Delta ADC特点分析：24位有效精度，理论分辨率约60nV；同步采样，双通道相位匹配，适合差分测量；自动增益和偏移校准
GPIO系统底层机制
GPIO初始化过程详解
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct) {
uint32_t pinpos = 0x00, pos = 0x00, currentpin = 0x00;
// 遍历所有引脚位 (每个GPIO端口最多8个引脚)
for (pinpos = 0x00; pinpos < 0x8; pinpos++) {
pos = ((uint32_t)0x01) << pinpos; // 计算当前引脚位掩码
currentpin = (GPIO_InitStruct->GPIO_Pin) & pos; // 检查是否配置此引脚
if (currentpin == pos) {
// 配置输入模式
if (GPIO_InitStruct->GPIO_Mode == GPIO_Mode_IN) {
GPIOx->IE |= 1 << pinpos; // 使能输入缓冲器
}
// 配置输出模式或复用功能模式
if ((GPIO_InitStruct->GPIO_Mode == GPIO_Mode_OUT) ||
(GPIO_InitStruct->GPIO_Mode == GPIO_Mode_AF)) {
GPIOx->OE |= 1 << pinpos; // 使能输出驱动器
// 配置驱动能力 (每个引脚2位配置)
GPIOx->DR &= ~(GPIO_DR_PORT0_0_DR_Msk << (pinpos * 2));
GPIOx->DR |= ((uint32_t)(GPIO_InitStruct->GPIO_Current) << (pinpos * 2));
// 配置输出类型 (推挽/开漏)
GPIOx->OD &= ~((1) << ((uint16_t)pinpos));
GPIOx->OD |= (uint16_t)(((uint16_t)GPIO_InitStruct->GPIO_OType) << ((uint16_t)pinpos));
}
// 配置上拉/下拉电阻
if (GPIO_InitStruct->GPIO_PuPd == GPIO_PuPd_UP ||
GPIO_InitStruct->GPIO_PuPd == GPIO_PuPd_NOPULL) {
GPIOx->PUE &= ~(1 << ((uint16_t)pinpos));
GPIOx->PUE |= (((uint32_t)GPIO_InitStruct->GPIO_PuPd) << (pinpos));
} elseif (GPIO_InitStruct->GPIO_PuPd == GPIO_PuPd_DOWN ||
GPIO_InitStruct->GPIO_PuPd == GPIO_PuPd_NOPULL) {
GPIOx->PDE &= ~(1 << ((uint16_t)pinpos));
GPIOx->PDE |= (((uint32_t)GPIO_InitStruct->GPIO_PuPd) << (pinpos));
}
}
}
}
原子操作实现
// GPIO位操作函数 - 确保原子性
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal) {
if (BitVal != Bit_RESET) {
GPIOx->OSET = GPIO_Pin; // 原子置位操作
} else {
GPIOx->OCLR = GPIO_Pin; // 原子清零操作
}
}
// GPIO位翻转 - 硬件原子操作
void GPIO_ToggleBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
GPIOx->OTGL = GPIO_Pin; // 硬件原子翻转
}
// GPIO位读取 - 避免读取期间状态变化
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
uint8_t bitstatus = 0x00;
// 原子读取操作 - 一次寄存器访问完成
if ((GPIOx->DATA_IN & GPIO_Pin) != (uint32_t)Bit_RESET) {
bitstatus = (uint8_t)Bit_SET;
} else {
bitstatus = (uint8_t)Bit_RESET;
}
return bitstatus;
}
原子操作的重要性：操作过程中即使发生中断也不会造成数据不一致；利用专用寄存器(OSET/OCLR/OTGL)实现硬件级原子操作，避免读-修改-写序列的开销
GPIO复用功能配置
// GPIO复用功能配置函数
void GPIO_PinAFConfig(GPIO_TypeDef* GPIOx, uint8_t GPIO_PinSource, uint8_t GPIO_AF) {
uint32_t temp = 0x00;
uint32_t temp_2 = 0x00;
// 计算配置位置 (每个引脚4位配置空间)
temp = ((uint32_t)(GPIO_AF) << ((uint32_t)((uint32_t)GPIO_PinSource % (uint32_t)8) * (uint32_t)4));
// 原子更新复用功能配置
GPIOx->CON0 &= ~((uint32_t)0xF << ((uint32_t)((uint32_t)GPIO_PinSource % (uint32_t)8) * (uint32_t)4));
GPIOx->CON0 |= temp;
}
复用功能示例：
// UART0引脚复用配置
GPIO_PinAFConfig(pGPIO0, GPIO_PinSource2, GPIO0_2_AF_SOUT); // P0.2作为UART0发送
GPIO_PinAFConfig(pGPIO0, GPIO_PinSource1, GPIO0_1_AF_SIN); // P0.1作为UART0接收
// I2C引脚复用配置
GPIO_PinAFConfig(pGPIO0, GPIO_PinSource4, GPIO0_4_AF_SCL); // P0.4作为I2C时钟
GPIO_PinAFConfig(pGPIO0, GPIO_PinSource5, GPIO0_5_AF_SDA); // P0.5作为I2C数据
UART通信协议栈
UART寄存器结构分析
// UART寄存器组 - 兼容16550设计
typedefstruct {
__RW uint32_t RBR_THR_DLL; /*!< 接收缓冲/发送保持/除数锁存器低位 */
__RW uint32_t IER_DLH; /*!< 中断使能/除数锁存器高位 */
__RW uint32_t IIR; /*!< 中断识别寄存器 */
__RW uint32_t LCR; /*!< 线控制寄存器 */
__RW uint32_t MCR; /*!< 调制解调器控制寄存器 */
__RW uint32_t LSR; /*!< 线状态寄存器 */
__RW uint32_t MSR; /*!< 调制解调器状态寄存器 */
__RW uint32_t SCR; /*!< 暂存器 */
__RO uint8_t RESERVED0[80]; /*!< 保留区域 */
__RW uint32_t FAR; /*!< FIFO访问寄存器 */
__RO uint8_t RESERVED1[8];
__RW uint32_t USR; /*!< UART状态寄存器 */
__RO uint8_t RESERVED2[36];
__RW uint32_t HTX; /*!< 停止发送寄存器 */
__RW uint32_t DMASA; /*!< DMA软件应答 */
__RO uint8_t RESERVED3[20];
__RW uint32_t DLF; /*!< 分数分频寄存器 */
__RW uint32_t RAR; /*!< 接收地址寄存器 */
__RW uint32_t TAR; /*!< 发送地址寄存器 */
__RW uint32_t LCR_EXT; /*!< 线控制扩展寄存器 */
} UART_TypeDef;
波特率计算算法
void UART_Init(UART_TypeDef* UARTx, UART_InitTypeDef* UART_InitStruct) {
uint32_t apbclock = 0x00;
uint32_t divider = 0x00;
uint32_t remainder = 0x00;
uint8_t DLL, DLH, DLF;
RCC_ClocksTypeDef RCC_ClocksStatus;
// 获取外设时钟频率
RCC_GetClocksFreq(&RCC_ClocksStatus);
apbclock = RCC_ClocksStatus.PCLK2_Frequency;
// 波特率分频计算
// 标准公式：Baudrate = PCLK / (16 × (DLL + DLH×256 + DLF/16))
divider = (apbclock / 16) / (UART_InitStruct->UART_BaudRate);
remainder = (apbclock / 16) % (UART_InitStruct->UART_BaudRate);
// 分解为8位寄存器
DLL = divider & 0XFF; // 除数低8位
DLH = (divider >> 8) & 0xFF; // 除数高8位
DLF = ((remainder * 16) + ((UART_InitStruct->UART_BaudRate) / 2))
/ (UART_InitStruct->UART_BaudRate); // 分数部分
// 关键时序控制 - 必须按顺序执行
UARTx->LCR = UART_LCR_DLAB_Msk; // 1. 使能除数锁存器访问
UARTx->RBR_THR_DLL = DLL; // 2. 设置除数低位
UARTx->IER_DLH = DLH; // 3. 设置除数高位
UARTx->DLF = DLF; // 4. 设置分数除数
// 配置数据格式
uint32_t tmpreg = 0;
tmpreg |= (uint32_t)UART_InitStruct->UART_WordLength |
UART_InitStruct->UART_StopBits |
UART_InitStruct->UART_Parity;
UARTx->LCR = tmpreg; // 5. 清除DLAB并设置格式
}
波特率精度分析：
整数部分：DLL + DLH×256 提供主要分频
分数部分：DLF/16 提供精细调节，提高波特率精度
通过通过分数分频将波特率误差控制在0.1%以内
中断驱动通信
// UART中断配置
void UART_ITConfig(UART_TypeDef* UARTx, uint8_t UART_IT, FunctionalState NewState) {
uint32_t itpos = 0x00, itmask = 0x00;
// 计算中断位位置
itpos = UART_IT & IT_Mask;
itmask = (((uint32_t)0x01) << itpos);
// 原子操作设置中断使能
if (NewState != DISABLE) {
UARTx->IER_DLH |= itmask; // 使能中断
} else {
UARTx->IER_DLH &= ~itmask; // 禁用中断
}
}
// UART数据发送 - 状态轮询
void UART_SendData(UART_TypeDef* UARTx, uint16_t Data) {
// 等待发送保持寄存器空闲
while(((UARTx->LSR) & UART_LSR_THRE_Msk) == 0);
// 发送数据
UARTx->RBR_THR_DLL = (Data & (uint16_t)0x01FF);
}
// UART中断服务程序示例
void UART0_IRQHandler(void) {
uint32_t rec_data;
// 检查数据就绪标志
if (UART_GetFlagStatus(pUART0, UART_FLAG_DR)) {
rec_data = UART_ReceiveData(pUART0); // 读取数据
UART_SendData(pUART0, rec_data + 1); // 回显+1 (测试用)
}
}
中断优先级设计：
接收中断：高优先级，防止数据丢失
发送中断：中等优先级，保证发送效率
错误中断：最高优先级，及时处理通信错误
中断系统与原子操作
ARM Cortex-M0中断架构
// 中断向量表定义 (startup文件中)
constuint32_t g_pfnVectors[] = {
// ARM标准异常
(uint32_t)&_estack, // 栈顶指针
(uint32_t)Reset_Handler, // 复位处理程序
(uint32_t)NMI_Handler, // NMI处理程序
(uint32_t)HardFault_Handler, // 硬件错误处理程序
// 厂商特定中断
(uint32_t)UART0_IRQHandler, // UART0中断
(uint32_t)UART1_IRQHandler, // UART1中断
(uint32_t)ADC0_IRQHandler, // ADC0中断
(uint32_t)ADC1_IRQHandler, // ADC1中断
(uint32_t)GPIO_IRQHandler, // GPIO中断
// ...
};
原子操作的实现机制
// 关键段保护 - 禁用中断
#define ENTER_CRITICAL_SECTION() __disable_irq()
#define EXIT_CRITICAL_SECTION() __enable_irq()
// 原子变量操作示例
volatileuint32_t g_system_tick = 0;
void update_system_tick(void) {
ENTER_CRITICAL_SECTION();
g_system_tick++; // 原子递增
EXIT_CRITICAL_SECTION();
}
// 位带操作 - 硬件支持的原子位操作
#define BITBAND(addr,bitnum) ((addr & 0xF0000000)+0x2000000+((addr &0xFFFFF)<<5)+(bitnum<<2))
#define MEM_ADDR(addr) *((volatile unsigned long *)(addr))
// GPIO位操作的位带实现
#define GPIO0_Pin0_OUT MEM_ADDR(BITBAND(GPIO0_BASE+0x28, 0)) // P0.0输出位
中断嵌套控制：
// 中断优先级配置
void NVIC_Configuration(void) {
NVIC_SetPriority(ADC0_IRQn, 0); // 最高优先级 - 实时数据采集
NVIC_SetPriority(UART0_IRQn, 1); // 高优先级 - 通信数据
NVIC_SetPriority(GPIO_IRQn, 2); // 中等优先级 - 外部事件
NVIC_SetPriority(SysTick_IRQn, 3); // 低优先级 - 系统节拍
}
定时器系统底层机制
// 系统滴答定时器配置
void SysTick_Config_Custom(uint32_t ms) {
RCC_ClocksTypeDef RCC_ClocksStatus;
RCC_GetClocksFreq(&RCC_ClocksStatus);
// 计算重装载值
SysTick->LOAD = (RCC_ClocksStatus.HCLK_Frequency / 1000) * ms - 1;
SysTick->VAL = 0; // 清除当前值
SysTick->CTRL |= ((1<<1) | (1<<0)); // 使能定时器和中断
}
// 精确延时实现
void delay_ms(uint32_t ms) {
volatileuint32_t tick_start = g_system_tick;
while ((g_system_tick - tick_start) < ms) {
__NOP(); // 空操作，等待
}
}
电源管理机制
电源域管理
// 电源管理寄存器
typedef struct {
__RW uint32_t CR; /*!< 电源控制寄存器 */
__RW uint32_t CSR; /*!< 控制状态寄存器 */
} PWR_TypeDef;
// AON(Always-On)域管理
typedef struct {
__RO uint8_t RESERVED0[44];
__RW uint32_t BKP_RTCCR; /*!< 备份域RTC控制寄存器 */
} AON_TypeDef;
低功耗模式实现
// 进入停止模式
void enter_stop_mode(void) {
// 配置唤醒源
EXTI_InitTypeDef EXTI_InitStructure;
EXTI_InitStructure.EXTI_Line = EXTI_Line0;
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
EXTI_Init(&EXTI_InitStructure);
// 清除唤醒标志
PWR_ClearFlag(PWR_FLAG_WU);
// 进入停止模式
PWR_EnterSTOPMode(PWR_Regulator_LowPower, PWR_STOPEntry_WFI);
}
// 时钟恢复
void exit_stop_mode(void) {
// 重新配置系统时钟
RCC_HSICmd(ENABLE);
RCC_SYSCLKConfig(RCC_SW_HSI);
// 恢复外设时钟
RCC_APB2PeriphClockCmd(RCC_APB2ENR_USART0EN_Msk, ENABLE);
}
看门狗系统
// 独立看门狗配置
void IWDG_Config(uint32_t timeout_ms) {
IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable); // 解除写保护
// 设置预分频器 (LSI=40kHz)
IWDG_SetPrescaler(IWDG_Prescaler_64); // 64分频 = 625Hz
// 设置重装载值
uint16_t reload = (timeout_ms * 625) / 1000;
IWDG_SetReload(reload);
IWDG_ReloadCounter(); // 重装载计数器
IWDG_Enable(); // 启动看门狗
}
// 看门狗喂狗操作
void IWDG_Feed(void) {
IWDG_ReloadCounter();
}
内存映射与寄存器访问
ARM Cortex-M0内存布局
Memory Map:
0x00000000 - 0x0007FFFF : Flash Memory (512KB)
0x20000000 - 0x20007FFF : SRAM (32KB)
0x40000000 - 0x4001FFFF : APB外设区域
0x40020000 - 0x4002FFFF : AHB外设区域
0xE0000000 - 0xE00FFFFF : ARM私有外设区域
内存保护机制
// 系统初始化中的内存保护
void SystemCoreClockUpdate(void) {
SystemCoreClock = __SYSTEM_CLOCK;
// 禁用GPIO和模拟域复位保持 - 保护配置不丢失
pRCC->CSR |= RCC_CSR_GPIO_RETAIN_Msk | RCC_CSR_ANA_RETAIN_Msk;
}
// AON域写保护控制
void enable_backup_domain_access(void) {
PWR_BackupAccessCmd(ENABLE); // 取消备份域写保护
// 配置RTC时钟源
RCC_RTCCLKCselect(RCC_RTCCLKSource_LSI);
RCC_RTCCLKCmd(ENABLE);
PWR_BackupAccessCmd(DISABLE); // 恢复写保护
}
DMA内存访问
// DMA传输配置示例
void DMA_UART_Config(void) {
DMA_InitTypeDef DMA_InitStructure;
// DMA通道配置
DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)&pUART0->RBR_THR_DLL;
DMA_InitStructure.DMA_MemoryBaseAddr = (uint32_t)uart_rx_buffer;
DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC; // 外设到内存
DMA_InitStructure.DMA_BufferSize = UART_RX_BUFFER_SIZE;
DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; // 循环模式
DMA_InitStructure.DMA_Priority = DMA_Priority_High;
DMA_Init(DMA1_Channel1, &DMA_InitStructure);
DMA_Cmd(DMA1_Channel1, ENABLE);
}
API设计模式分析
初始化结构体模式
// 统一的初始化结构体模式
typedefstruct {
uint32_t GPIO_Pin; // 目标引脚
GPIOMode_TypeDef GPIO_Mode; // 工作模式
GPIOCurrent_TypeDef GPIO_Current; // 驱动能力
GPIOOType_TypeDef GPIO_OType; // 输出类型
GPIOPuPd_TypeDef GPIO_PuPd; // 上下拉配置
} GPIO_InitTypeDef;
// 使用模式
void configure_gpio_pin(void) {
GPIO_InitTypeDef gpio_init;
// 结构体初始化
GPIO_StructInit(&gpio_init); // 默认值初始化
// 自定义配置
gpio_init.GPIO_Pin = GPIO_Pin_0;
gpio_init.GPIO_Mode = GPIO_Mode_OUT;
gpio_init.GPIO_Current = GPIO_4mA;
gpio_init.GPIO_OType = GPIO_OType_PP;
gpio_init.GPIO_PuPd = GPIO_PuPd_NOPULL;
// 应用配置
GPIO_Init(pGPIO0, &gpio_init);
}
错误检查模式
// 参数验证宏
#define IS_GPIO_PIN(PIN) (((PIN) & GPIO_PIN_MASK) != (uint32_t)0x00)
#define IS_GPIO_MODE(MODE) (((MODE) == GPIO_Mode_IN) || \
((MODE) == GPIO_Mode_OUT) || \
((MODE) == GPIO_Mode_AF))
// 断言检查 (Debug模式)
#ifdef DEBUG
#define assert_param(expr) ((expr) ? (void)0 : assert_failed(__FILE__, __LINE__))
void assert_failed(char* file, uint32_t line) {
// 错误处理：打印错误信息，停止执行等
while(1);
}
#else
#define assert_param(expr) ((void)0)
#endif
// 函数中的参数检查
void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct) {
// 参数有效性检查
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GPIO_PIN(GPIO_InitStruct->GPIO_Pin));
assert_param(IS_GPIO_MODE(GPIO_InitStruct->GPIO_Mode));
assert_param(IS_GPIO_SPEED(GPIO_InitStruct->GPIO_Speed));
// 实际初始化代码...
}
状态查询模式
// 统一的状态查询接口
FlagStatus UART_GetFlagStatus(UART_TypeDef* UARTx, uint16_t UART_FLAG) {
FlagStatus bitstatus = RESET;
if ((UARTx->LSR & UART_FLAG) != (uint8_t)RESET) {
bitstatus = SET;
} else {
bitstatus = RESET;
}
return bitstatus;
}
// 使用示例
if (UART_GetFlagStatus(pUART0, UART_FLAG_DR)) {
data = UART_ReceiveData(pUART0);
}
if (UART_GetFlagStatus(pUART0, UART_FLAG_THRE)) {
UART_SendData(pUART0, next_data);
}
性能优化技术
编译器优化支持
// 内联函数优化
__STATIC_INLINE void GPIO_SetBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
GPIOx->OSET = GPIO_Pin;
}
__STATIC_INLINE void GPIO_ResetBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin) {
GPIOx->OCLR = GPIO_Pin;
}
// 分支预测优化
#define likely(x) __builtin_expect((x), 1)
#define unlikely(x) __builtin_expect((x), 0)
void optimized_data_process(uint32_t data) {
if (likely(data != 0)) {
// 常见情况处理
process_normal_data(data);
} else {
// 异常情况处理
handle_error_case();
}
}
寄存器访问优化
// 批量寄存器操作
void GPIO_BulkConfig(GPIO_TypeDef* GPIOx, uint32_t pin_mask, uint32_t config) {
// 一次性配置多个引脚
uint32_t temp = GPIOx->DR;
temp &= ~(pin_mask << 1); // 清除目标位
temp |= (config & pin_mask) << 1; // 设置新值
GPIOx->DR = temp; // 一次性写入
}
// 寄存器缓存优化
void cache_friendly_operation(void) {
// 将相关寄存器操作集中在一起
uint32_t temp_cr1 = pTIMER1->TIMX_CR1;
uint32_t temp_cr2 = pTIMER1->TIMX_CR2;
// 批量修改
temp_cr1 |= TIMER_TIMX_CR1_CEN_Msk;
temp_cr2 |= TIMER_TIMX_CR2_MMS_Msk;
// 批量写入
pTIMER1->TIMX_CR1 = temp_cr1;
pTIMER1->TIMX_CR2 = temp_cr2;
}
内存对齐优化
// 结构体对齐优化
typedefstruct __attribute__((packed)) {
uint8_t cmd; // 命令字节
uint16_t data_len; // 数据长度
uint32_t timestamp; // 时间戳
uint8_t checksum; // 校验和
} protocol_header_t;
// DMA传输缓冲区对齐
__attribute__((aligned(4))) uint8_t dma_buffer[1024];
// 快速内存操作
void fast_memory_copy(uint32_t* dest, const uint32_t* src, uint32_t word_count) {
// 32位对齐的快速拷贝
while (word_count--) {
*dest++ = *src++;
}
}
调试与诊断机制
调试信息输出
// 调试等级定义
#define DEBUG_LEVEL_NONE 0
#define DEBUG_LEVEL_ERROR 1
#define DEBUG_LEVEL_WARN 2
#define DEBUG_LEVEL_INFO 3
#define DEBUG_LEVEL_DEBUG 4
#ifndef DEBUG_LEVEL
#define DEBUG_LEVEL DEBUG_LEVEL_INFO
#endif
// 条件编译调试输出
#if DEBUG_LEVEL >= DEBUG_LEVEL_ERROR
#define DEBUG_ERROR(fmt, ...) printf("[ERROR] " fmt "\n", ##__VA_ARGS__)
#else
#define DEBUG_ERROR(fmt, ...)
#endif
#if DEBUG_LEVEL >= DEBUG_LEVEL_INFO
#define DEBUG_INFO(fmt, ...) printf("[INFO] " fmt "\n", ##__VA_ARGS__)
#else
#define DEBUG_INFO(fmt, ...)
#endif
// 寄存器状态转储
void dump_gpio_registers(GPIO_TypeDef* GPIOx, const char* port_name) {
DEBUG_INFO("=== %s GPIO Register Dump ===", port_name);
DEBUG_INFO("CON0: 0x%08X", GPIOx->CON0);
DEBUG_INFO("OE: 0x%08X", GPIOx->OE);
DEBUG_INFO("DATA_IN: 0x%08X", GPIOx->DATA_IN);
DEBUG_INFO("DATA_OUT: 0x%08X", GPIOx->DATA_OUT);
DEBUG_INFO("=============================");
}
运行时错误检查
// 运行时错误代码定义
typedefenum {
SDK_OK = 0,
SDK_ERROR_INVALID_PARAM,
SDK_ERROR_TIMEOUT,
SDK_ERROR_BUSY,
SDK_ERROR_NOT_READY,
SDK_ERROR_HARDWARE_FAULT
} sdk_status_t;
// 超时检查机制
sdk_status_t wait_for_flag_with_timeout(volatile uint32_t* reg, uint32_t flag, uint32_t timeout_ms) {
uint32_t start_time = get_system_tick();
while ((*reg & flag) == 0) {
if ((get_system_tick() - start_time) > timeout_ms) {
DEBUG_ERROR("Timeout waiting for flag 0x%08X at register 0x%08X", flag, (uint32_t)reg);
return SDK_ERROR_TIMEOUT;
}
}
return SDK_OK;
}
// 硬件故障检测
void check_hardware_integrity(void) {
// 检查时钟系统
if ((pRCC->CR & RCC_CR_HSIRDY_Msk) == 0) {
DEBUG_ERROR("HSI clock not ready!");
// 错误处理...
}
// 检查ADC校准状态
if ((pADC_SUBSYS_USER->ERROR_STATUS & ADC_ERROR_MASK) != 0) {
DEBUG_ERROR("ADC hardware error detected: 0x%08X", pADC_SUBSYS_USER->ERROR_STATUS);
// 错误处理...
}
}
性能监控
// 性能计数器
typedefstruct {
uint32_t uart_tx_count;
uint32_t uart_rx_count;
uint32_t uart_error_count;
uint32_t adc_sample_count;
uint32_t gpio_toggle_count;
} performance_counters_t;
staticperformance_counters_t perf_counters = {0};
// 性能监控宏
#define PERF_COUNT_INCREMENT(counter) do { \
__disable_irq(); \
perf_counters.counter++; \
__enable_irq(); \
} while(0)
// 在关键函数中使用
void UART_SendData(UART_TypeDef* UARTx, uint16_t Data) {
while(((UARTx->LSR) & UART_LSR_THRE_Msk) == 0);
UARTx->RBR_THR_DLL = (Data & (uint16_t)0x01FF);
PERF_COUNT_INCREMENT(uart_tx_count);
}
// 性能报告
void print_performance_report(void) {
DEBUG_INFO("=== Performance Report ===");
DEBUG_INFO("UART TX Count: %u", perf_counters.uart_tx_count);
DEBUG_INFO("UART RX Count: %u", perf_counters.uart_rx_count);
DEBUG_INFO("UART Errors: %u", perf_counters.uart_error_count);
DEBUG_INFO("ADC Samples: %u", perf_counters.adc_sample_count);
DEBUG_INFO("GPIO Toggles: %u", perf_counters.gpio_toggle_count);
}
移植性设计
平台抽象层
// 平台相关定义抽象
#ifdef LH32M0G30X
#define PLATFORM_FLASH_SIZE (512 * 1024) // 512KB Flash
#define PLATFORM_SRAM_SIZE (32 * 1024) // 32KB SRAM
#define PLATFORM_MAX_GPIO_PINS 8
#define PLATFORM_ADC_RESOLUTION 24 // 24-bit ADC
#elif defined(OTHER_MCU)
// 其他MCU的定义...
#endif
// 编译器抽象
#ifdef __GNUC__
#define INLINE __inline__
#define PACKED __attribute__((packed))
#define ALIGNED(n) __attribute__((aligned(n)))
#elif defined(__CC_ARM)
#define INLINE __inline
#define PACKED __packed
#define ALIGNED(n) __align(n)
#else
#define INLINE inline
#define PACKED
#define ALIGNED(n)
#endif
API版本管理
// SDK版本信息
#define SDK_VERSION_MAJOR 1
#define SDK_VERSION_MINOR 0
#define SDK_VERSION_PATCH 0
#define SDK_VERSION_BUILD 20250522
#define SDK_VERSION_STRING "1.0.0.20250522"
// 版本兼容性检查
typedefstruct {
uint8_t major;
uint8_t minor;
uint8_t patch;
uint32_t build;
} sdk_version_t;
sdk_version_t get_sdk_version(void) {
sdk_version_t version = {
.major = SDK_VERSION_MAJOR,
.minor = SDK_VERSION_MINOR,
.patch = SDK_VERSION_PATCH,
.build = SDK_VERSION_BUILD
};
return version;
}
// API兼容性检查
bool is_api_compatible(uint8_t required_major, uint8_t required_minor) {
if (SDK_VERSION_MAJOR != required_major) {
returnfalse; // 主版本号必须匹配
}
return (SDK_VERSION_MINOR >= required_minor);
}
配置管理系统
// 编译时配置
#ifndef CONFIG_UART_BUFFER_SIZE
#define CONFIG_UART_BUFFER_SIZE 128
#endif
#ifndef CONFIG_ADC_SAMPLE_RATE
#define CONFIG_ADC_SAMPLE_RATE ADC_DR_2P5SPS
#endif
#ifndef CONFIG_SYSTEM_CLOCK_FREQ
#define CONFIG_SYSTEM_CLOCK_FREQ 16000000
#endif
// 运行时配置结构
typedefstruct {
struct {
uint32_t baud_rate;
uint8_t word_length;
uint8_t stop_bits;
uint8_t parity;
} uart_config;
struct {
uint8_t sample_rate;
uint8_t reference_voltage;
bool enable_calibration;
} adc_config;
struct {
uint32_t hsi_frequency;
uint8_t ahb_prescaler;
uint8_t apb1_prescaler;
uint8_t apb2_prescaler;
} clock_config;
} system_config_t;
// 默认配置
staticconstsystem_config_t default_config = {
.uart_config = {
.baud_rate = 115200,
.word_length = UART_WordLength_8b,
.stop_bits = UART_StopBits_1,
.parity = UART_Parity_None
},
.adc_config = {
.sample_rate = ADC_DR_2P5SPS,
.reference_voltage = VREF_REFP_AVSS,
.enable_calibration = true
},
.clock_config = {
.hsi_frequency = 32000000,
.ahb_prescaler = RCC_SYSCLK_Div2,
.apb1_prescaler = RCC_HCLK_Div1,
.apb2_prescaler = RCC_HCLK_Div1
}
};
总结
最大的感觉还是分层清晰：从硬件寄存器到高级API，层次分明，职责清晰，因为都是 CMSIS 的产物。
其中通过硬件支持和软件设计保证操作的原子性，所有的操作直接寄存器访问，无额外软件层延迟；在里面包含了多重错误检查、超时保护、状态监控；在外设设计上进行了模块化设计，统一的API接口。
本文参与 腾讯云自媒体同步曝光计划，分享自微信公众号。
原始发表：2025-09-22，如有侵权请联系 cloudcommunity@tencent.com 删除
评论
登录后参与评论
推荐阅读
目录
腾讯云开发者
Copyright © 2013 - 2026 Tencent Cloud. All Rights Reserved. 腾讯云 版权所有
深圳市腾讯计算机系统有限公司 ICP备案/许可证号：粤B2-20090059
粤公网安备44030502008569号
腾讯云计算（北京）有限责任公司 京ICP证150476号 | 京ICP备11018762号
