先进封装芯粒生态系统：三大支柱与技术演进全景

◆ 封装的角色转变：从“保护者”到“性能赋能者”

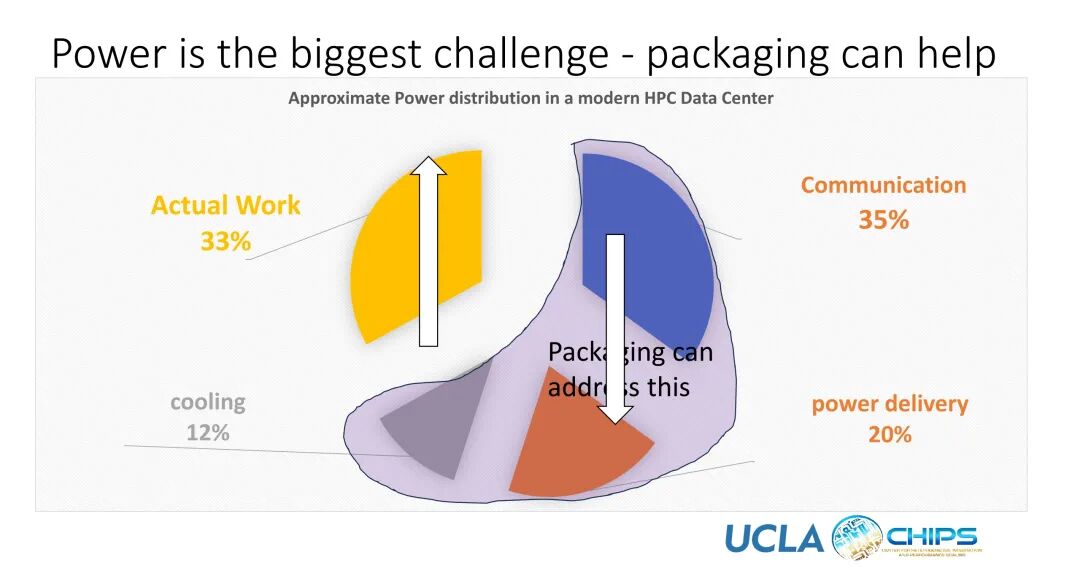

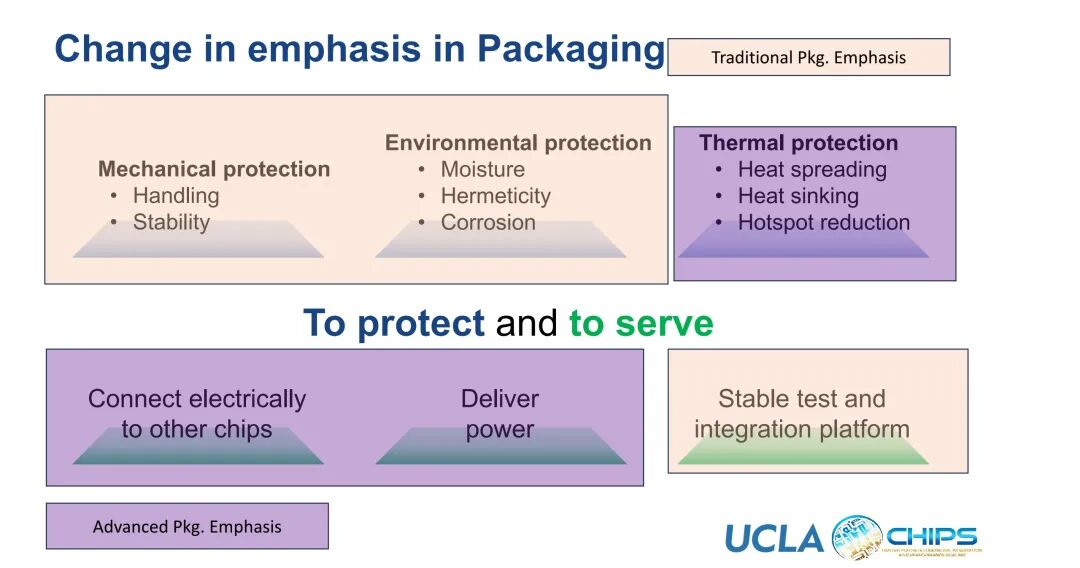

传统封装的核心诉求集中在“保护与连接”：通过机械保护确保芯片在处理、使用过程中的稳定性，通过环境防护抵御湿气、腐蚀等外部影响，通过热防护实现散热与热点控制，同时完成芯片与其他部件的电气连接、供电传输，并提供稳定的测试与集成平台。

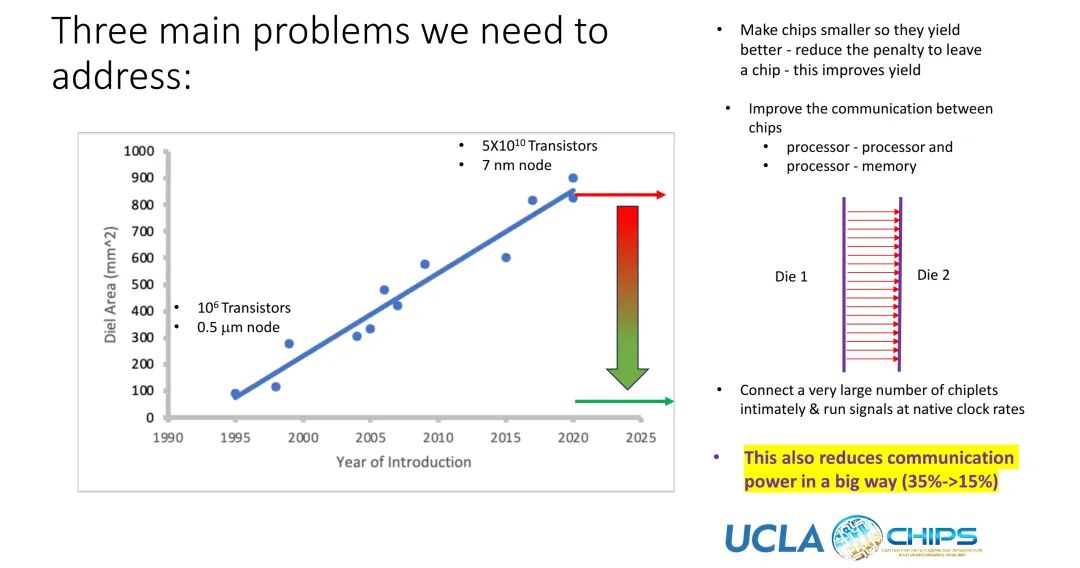

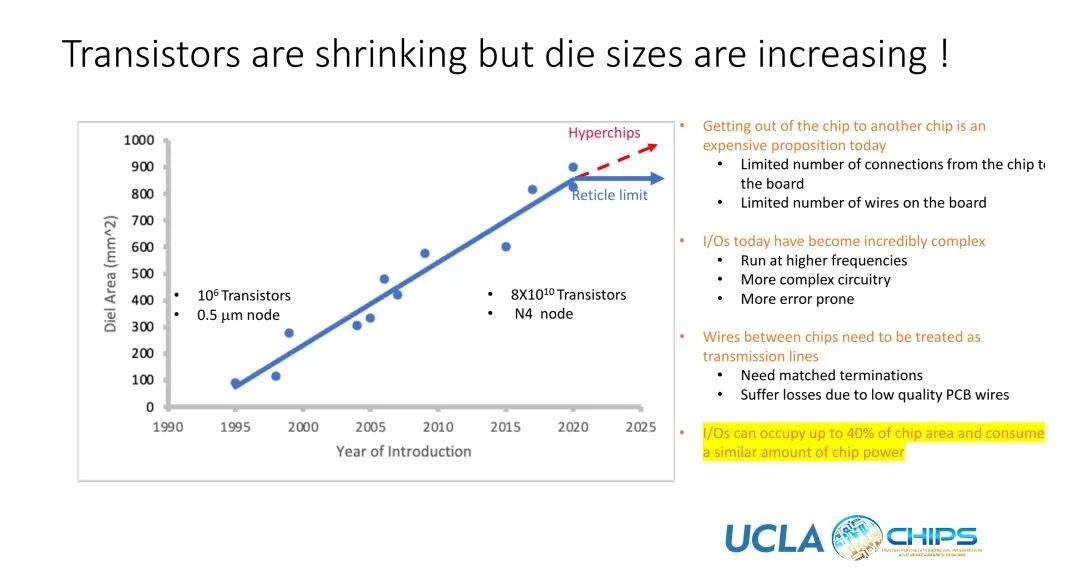

而先进封装的核心逻辑已发生根本性转变。随着晶体管持续微缩，芯片尺寸却在不断增大——从1990年代0.5μm节点的百万级晶体管规模，到2025年预计实现的千亿级晶体管“超级芯片”，芯片尺寸突破光刻掩模限制已成为常态。

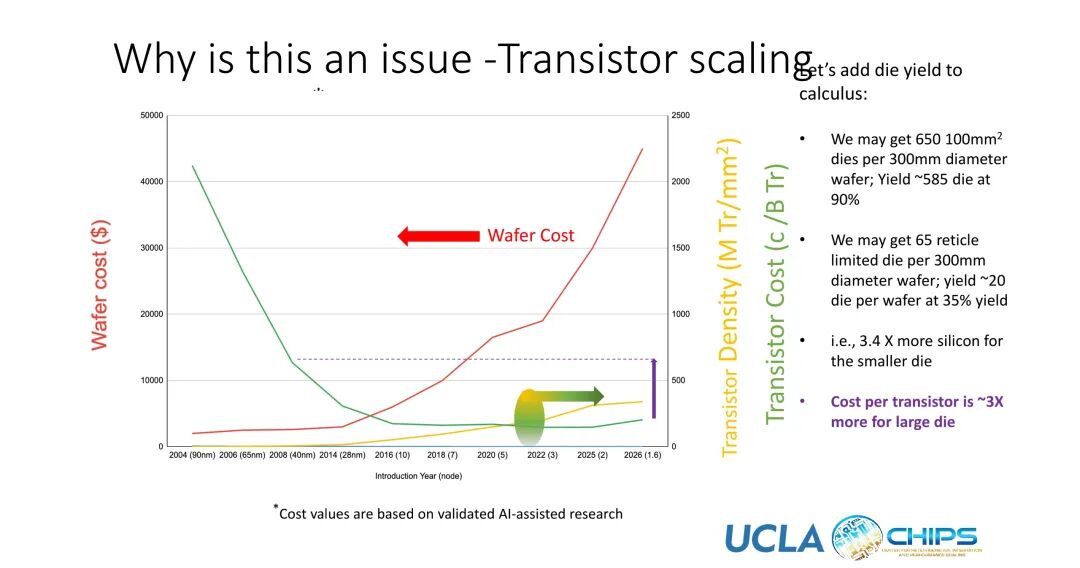

这一趋势带来了三大关键问题：芯片间互连成本高昂，电路板上的连接数量与布线空间受限；I/O设计复杂度激增，不仅运行频率更高、电路更复杂、易出错，还占据了高达40%的芯片面积并消耗同等比例的功耗；晶体管缩放与芯片良率的矛盾加剧，300mm晶圆上，掩模限制下的大尺寸芯片良率仅35%左右（约20颗有效芯片），而小尺寸芯片良率可达90%（约585颗有效芯片），大芯片的单位晶体管成本是小芯片的3倍之多。

因此，先进封装的核心使命从“保护”转向“性能优化”：通过精细互连降低芯片间通信功耗，通过芯粒拆分提升良率、降低成本，通过异构集成实现多技术节点、多功能芯片的高效协同，最终突破单芯片的性能与尺寸限制。

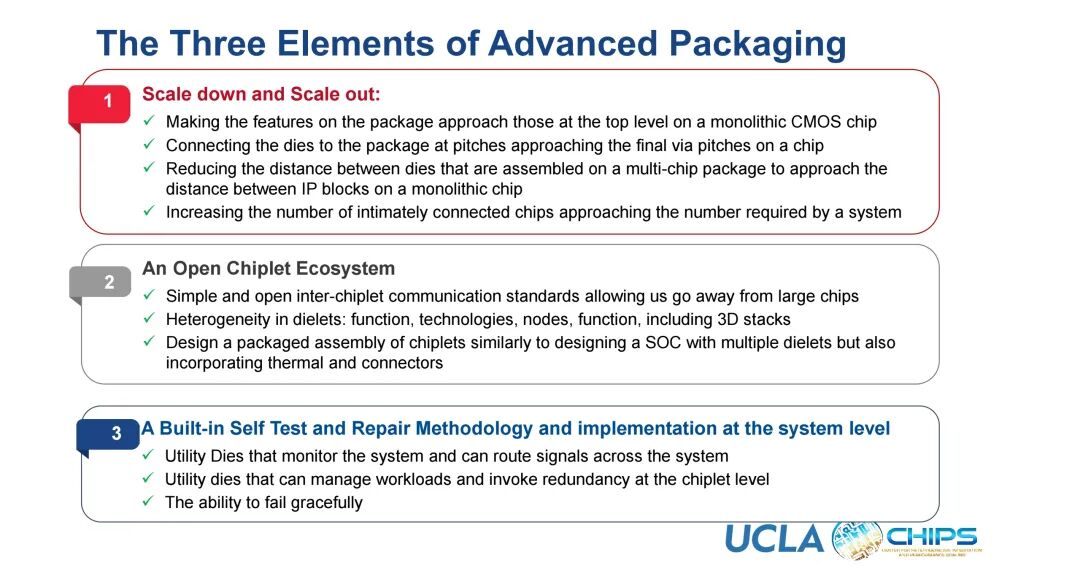

◆ 先进封装的三大核心要素：协同构建技术基石

先进封装的实现并非单一技术突破，而是三大核心要素的深度协同，共同解决尺寸、生态与可靠性三大难题。

1. 缩放：逼近单芯片的互连与尺寸极限

缩放包含“横向缩放”与“纵向扩展”双重含义：一方面让封装上的特征尺寸逼近单片CMOS芯片的顶层特征尺寸，芯片与封装的连接间距接近芯片上的最终过孔间距，多芯片封装中芯片间的距离逼近单片芯片上IP块的间距；另一方面，大幅增加紧密连接的芯片数量，让多芯片系统的集成规模满足复杂应用需求。

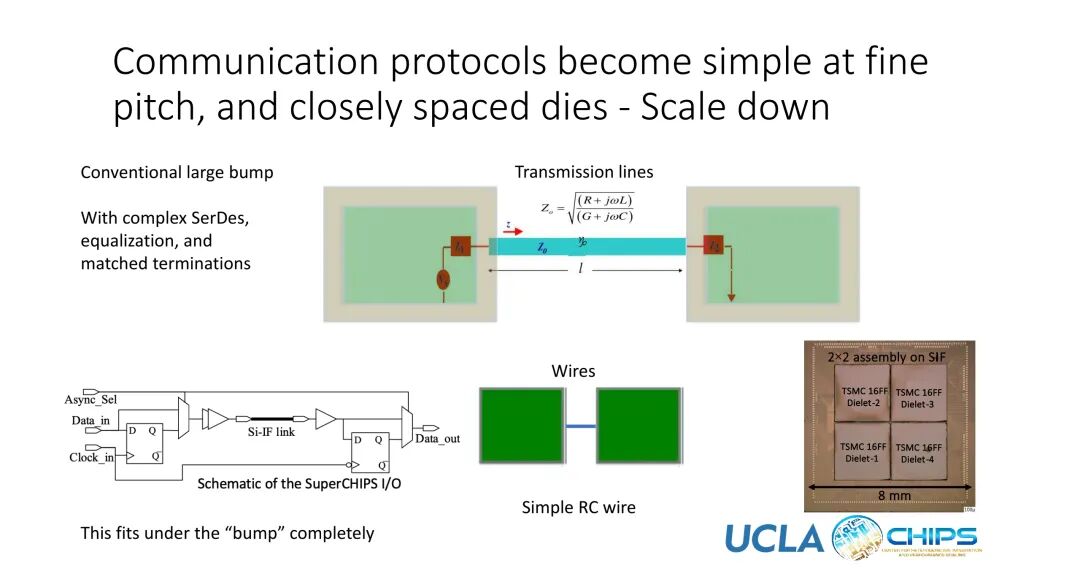

这一目标的核心价值在于简化芯片间通信——当芯片间距足够小、互连间距足够精细时，传统复杂的SerDes（串并转换）、均衡器和匹配终端可被简化为简单RC布线。例如UCLA CHIPS提出的SuperCHIPS I/O架构，通过2×2芯片组在TSMC 16FF工艺上的集成，实现了完全内嵌于“凸点”之下的简单互连，无需复杂收发器，大幅降低了通信复杂度与功耗。

2. 开放芯粒生态：打破单芯片异构集成壁垒

开放芯粒生态系统的核心是建立简单、开放的芯片间通信标准，摆脱对大尺寸单芯片的依赖。其核心特征包括：支持异构芯粒集成，涵盖不同功能、技术、节点的芯片，包括3D堆叠结构；芯粒组装设计与系统级芯片（SoC）设计类似，但需额外整合热管理与连接器考量；通过标准化实现不同厂商芯粒的即插即用。

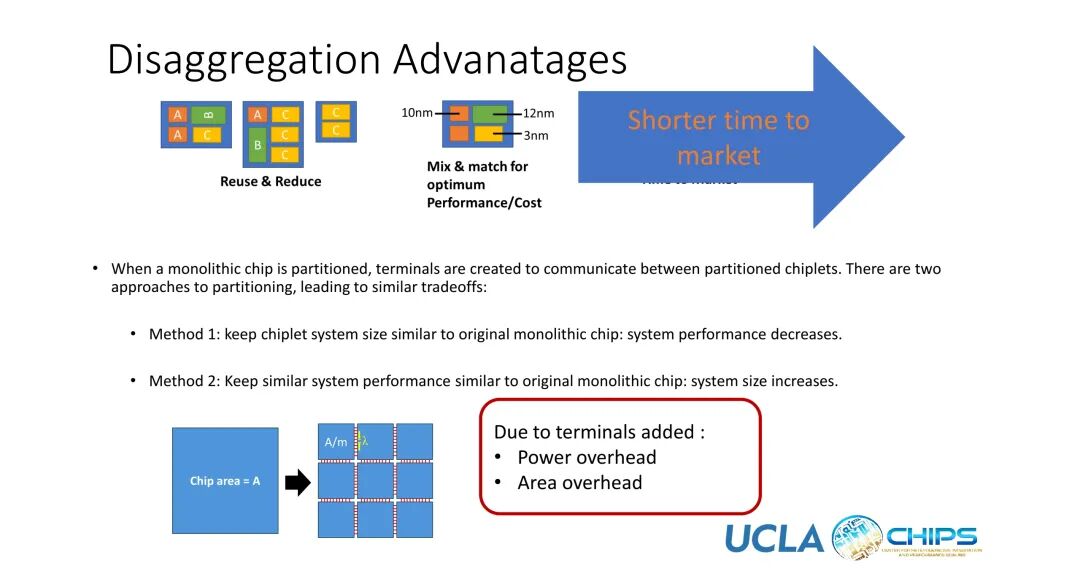

当前开放生态尚未完全成熟的关键障碍，在于芯粒拆分与集成的权衡、通信协议的统一，以及EDA工具链的适配。芯粒拆分需在系统尺寸、性能、功耗与成本间找到平衡：若保持芯粒系统尺寸与原单芯片相当，系统性能会下降；若维持性能不变，则系统尺寸会因新增互连终端而增加，同时带来额外的功耗与面积开销。这一过程需要精准的量化指标支撑，才能实现最优拆分。

3. 内置自测试与修复：保障系统可靠运行

先进封装系统的可靠性依赖于“自主感知与容错”能力：通过专用功能芯粒（Utility Dielets）实现系统状态监测、信号路由优化、工作负载管理，并在芯粒级别调用冗余资源；支持“优雅失效”（graceful failure）机制，确保单个芯粒故障不会导致整个系统崩溃，大幅提升系统容错性与使用寿命。

专用功能芯粒的引入，让先进封装系统从“被动防护”转向“主动管理”，尤其适用于多芯粒异构集成场景——不同芯粒的技术节点、功耗特性、可靠性要求存在差异，需通过统一的管理机制实现协同运行。

◆ 芯粒拆分与集成：p-FOM量化权衡的核心逻辑

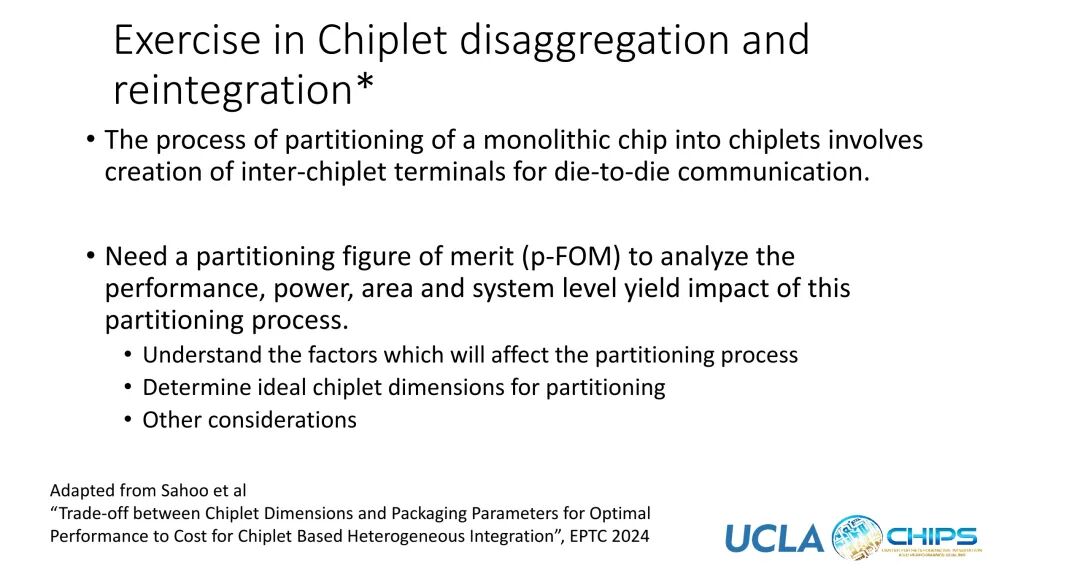

芯粒拆分（Chip disaggregation）是将单芯片拆分为多个独立芯粒的过程，核心是通过新增芯片间通信终端，实现功能的分布式部署。这一过程需解决“如何拆”“拆多大”的关键问题，而拆分品质因数（p-FOM）提供了量化决策依据。

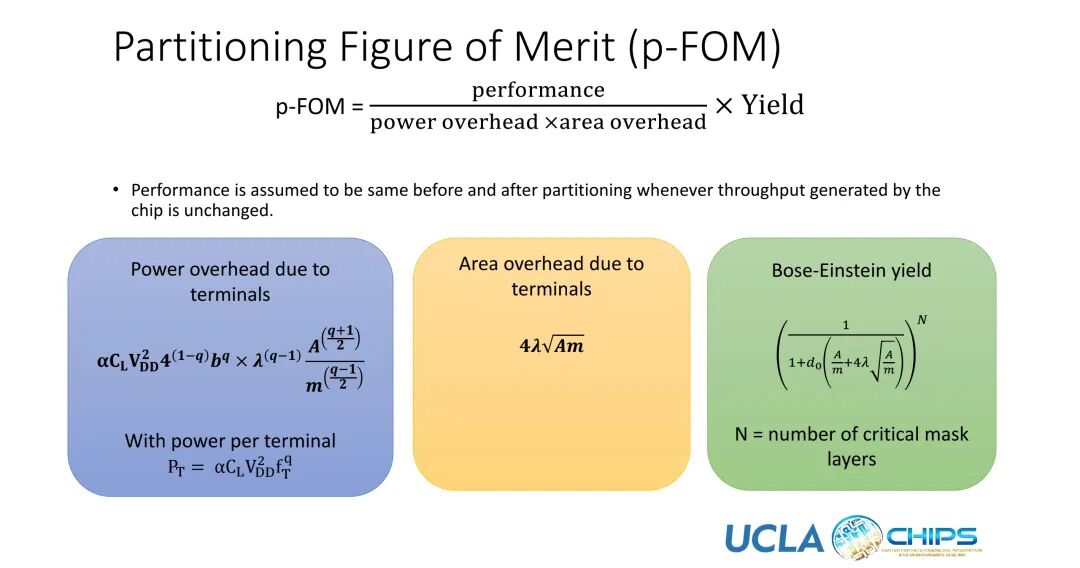

p-FOM的核心公式与物理意义

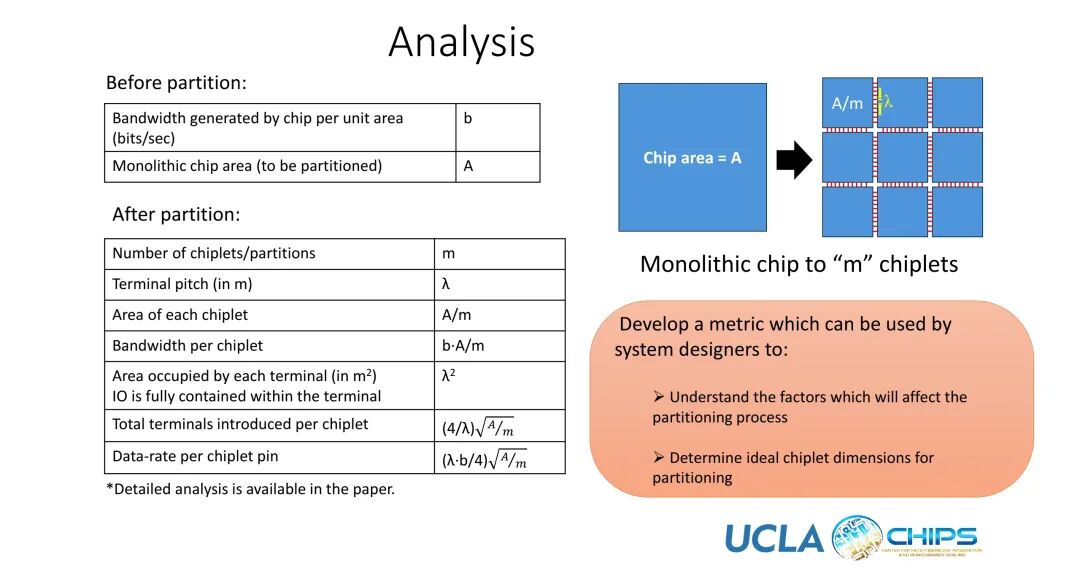

拆分品质因数的核心逻辑是“性能优先，兼顾开销与良率”，其公式定义为：p-FOM =（性能）/（功耗开销×面积开销）×良率。其中，性能被假设为拆分前后保持不变（即芯片吞吐量不变），核心权衡变量为功耗开销、面积开销与良率提升。

- 功耗开销：主要来自新增终端的开关功耗，与负载电容、电源电压、终端开关速率、带宽、终端间距、芯片面积及拆分数量相关。

- 面积开销：由新增终端占用的面积决定，公式为4λ√(A×m)，其中λ为终端间距，A为原单芯片面积，m为拆分后的芯粒数量。

- 良率：采用玻色-爱因斯坦良率模型，即(1/(1+d₀(A/m + 4λ√(A/m))))^N，其中d₀为关键掩模层的缺陷密度，N为关键掩模层数量。

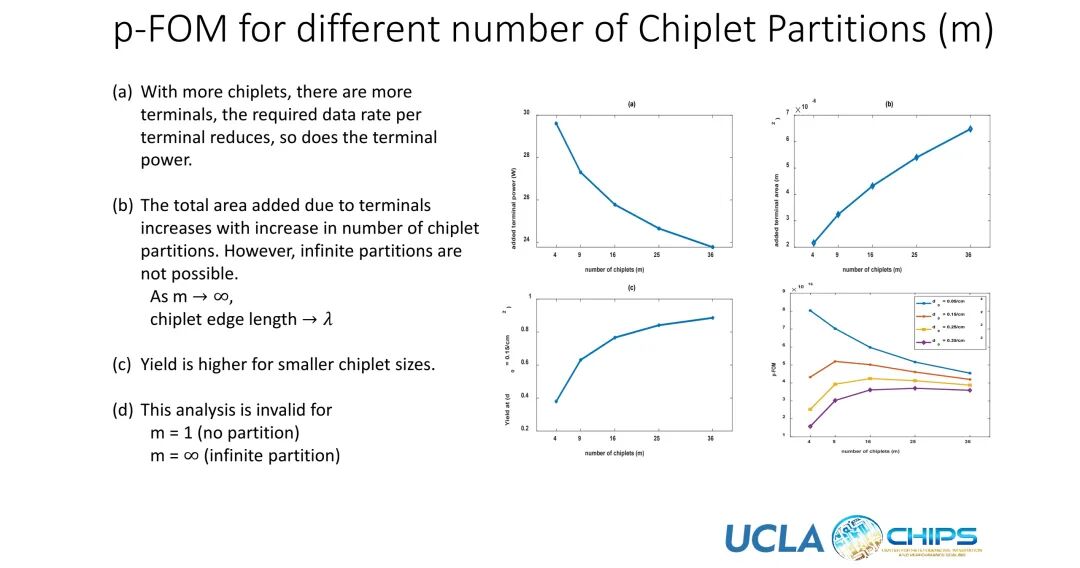

拆分的关键规律与最优区间

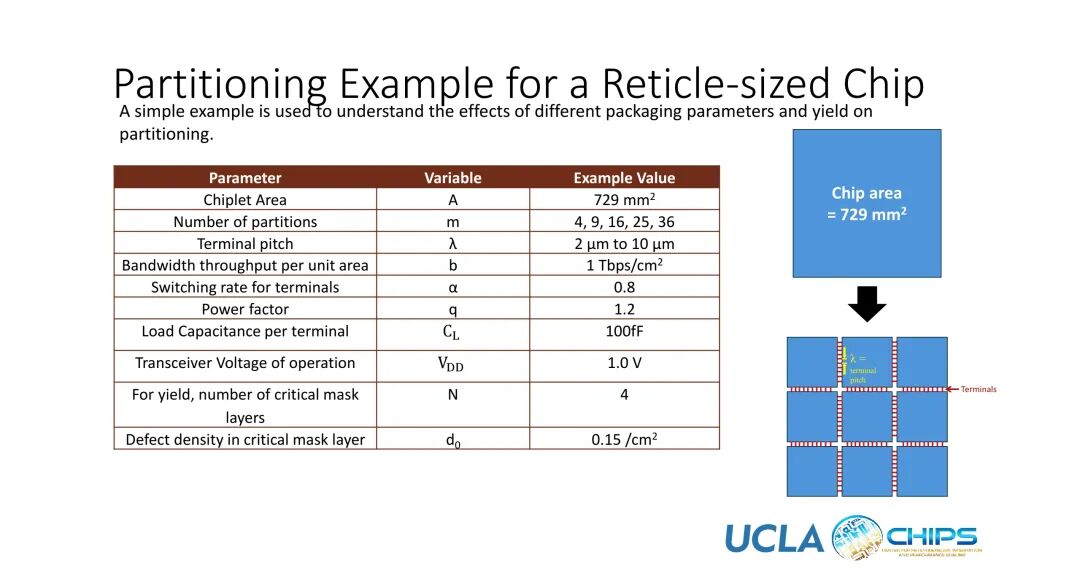

通过对729mm²掩模级芯片的拆分示例（终端间距2μm-10μm，拆分数量4-36个），可得出三大核心规律：

1. 芯粒数量越多，终端数量增加，单个终端的数据速率需求降低，终端总功耗随之下降；

2. 终端占用的总面积随芯粒数量增加而单调递增，但无法无限拆分——当芯粒尺寸逼近终端间距时，拆分失去实际意义；

3. 芯粒尺寸越小，良率越高，尤其是在高缺陷密度场景下，小尺寸芯粒的良率优势更显著。

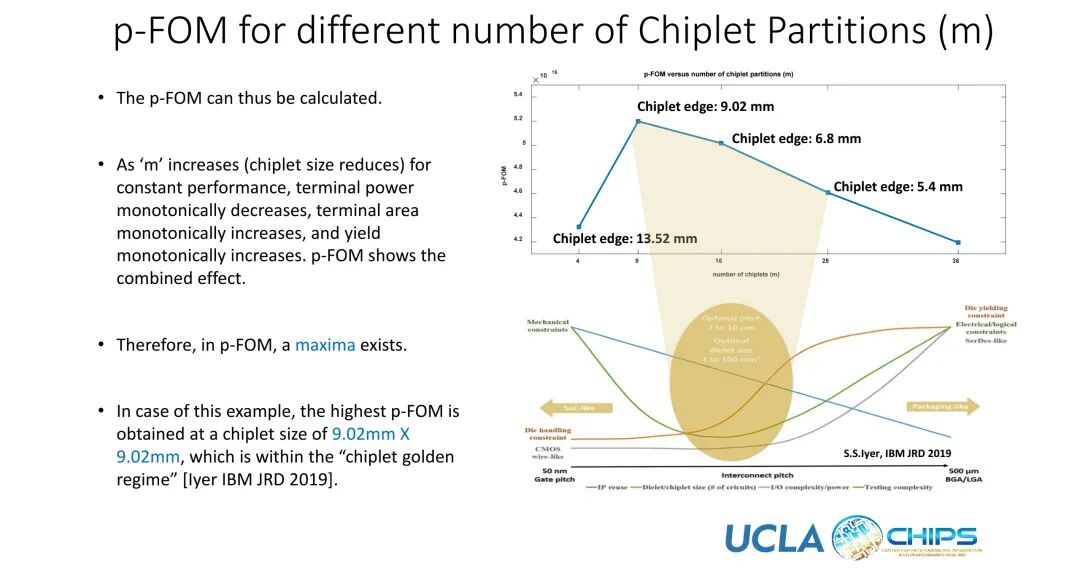

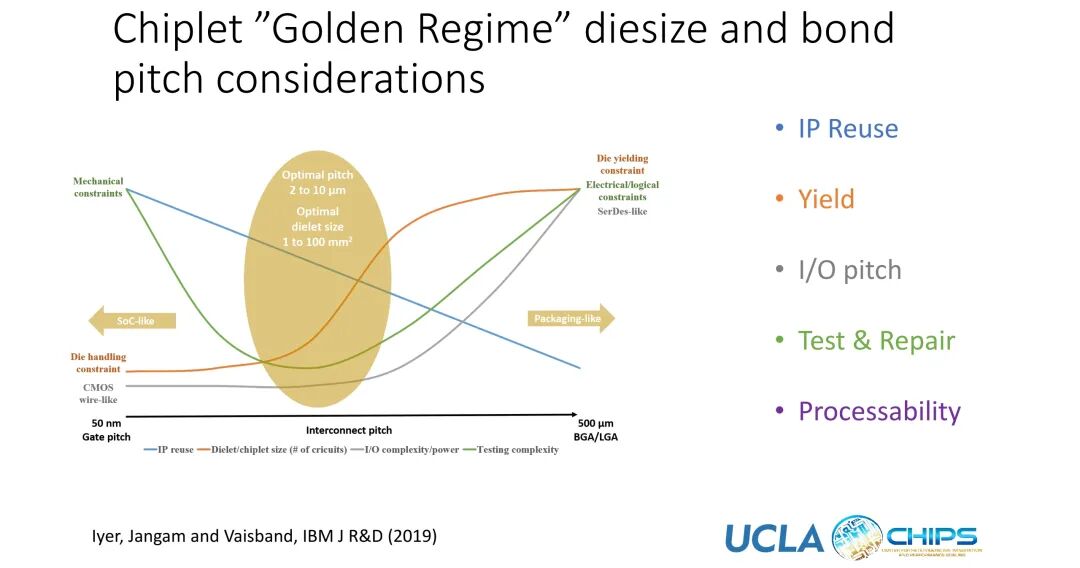

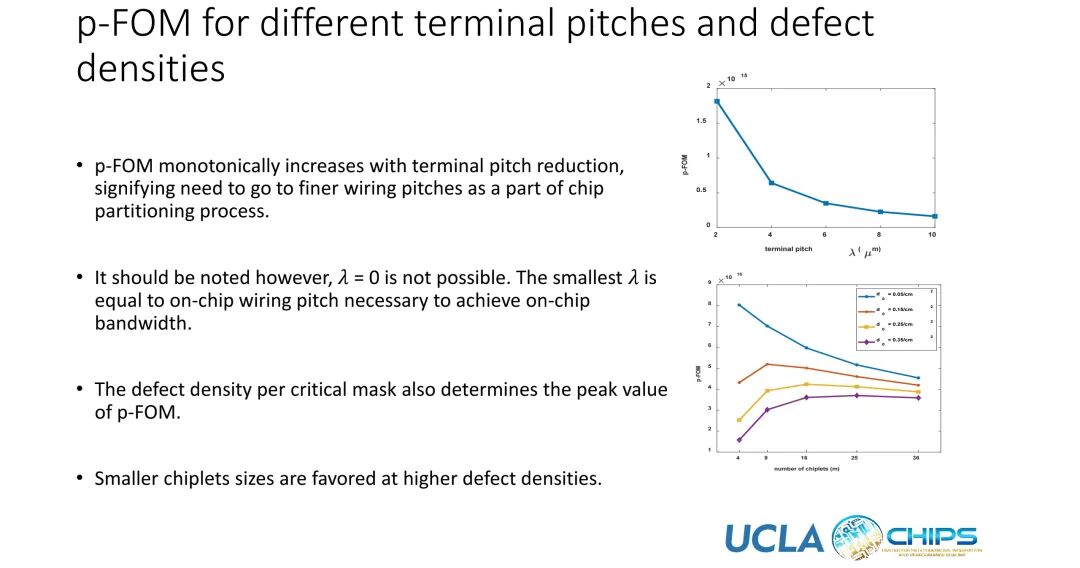

p-FOM曲线存在最大值，对应“最优芯粒尺寸”。在该示例中，最优芯粒尺寸为9.02mm×9.02mm，处于“芯粒黄金区间”（1-100mm²）——这一区间既能兼顾良率提升与功耗控制，又能满足机械操作、I/O复杂度与测试可行性的要求。此外，终端间距越小，p-FOM越高，说明精细间距互连是提升拆分效率的关键，但最小间距受限于芯片内布线间距，无法无限缩小。

◆ 芯粒通信协议：s-FOM驱动的最优选择

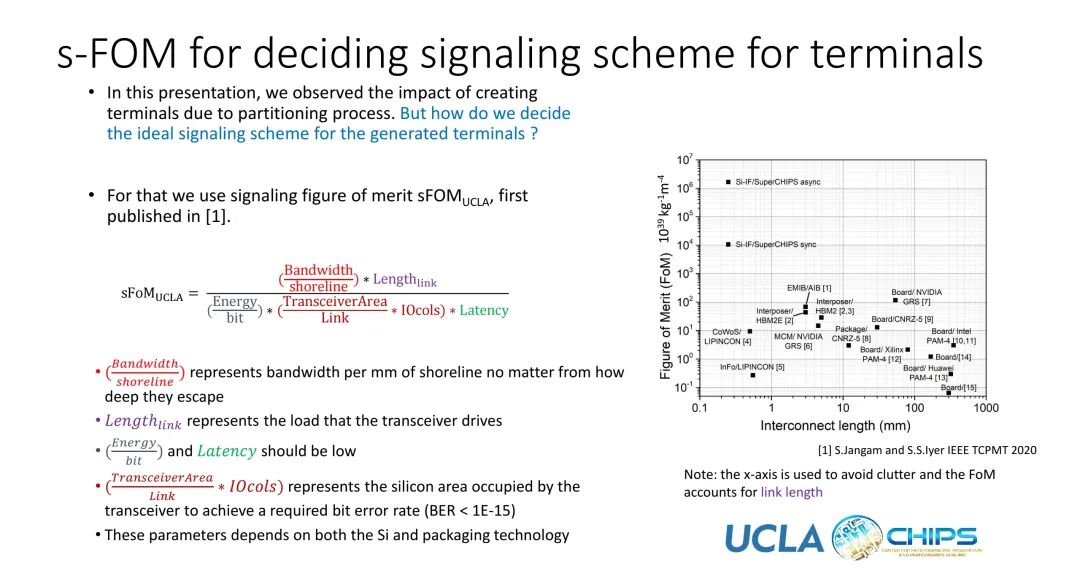

芯粒间通信协议的选择，决定了互连的带宽、 时延、功耗与面积效率。信号品质因数（s-FOM）提供了协议选型的量化标准，其核心是“以最小的资源消耗实现最优的通信性能”。

s-FOM的定义与评价维度

s-FOM的公式为：s-FoM=（（带宽/边缘长度）×链路长度）/（（每比特能量）×（（收发器面积/链路）×I/O列数）×延迟）。其中关键评价维度包括：

- 带宽密度：单位芯片边缘长度的带宽（bps/mm），反映互连的空间效率；

- 能量效率：每传输1比特数据的能耗（pJ/bit），越低越优；

- 延迟：信号传输的总延迟（ns），直接影响系统响应速度；

- 面积开销：收发器占用的硅面积，越小越利于集成。

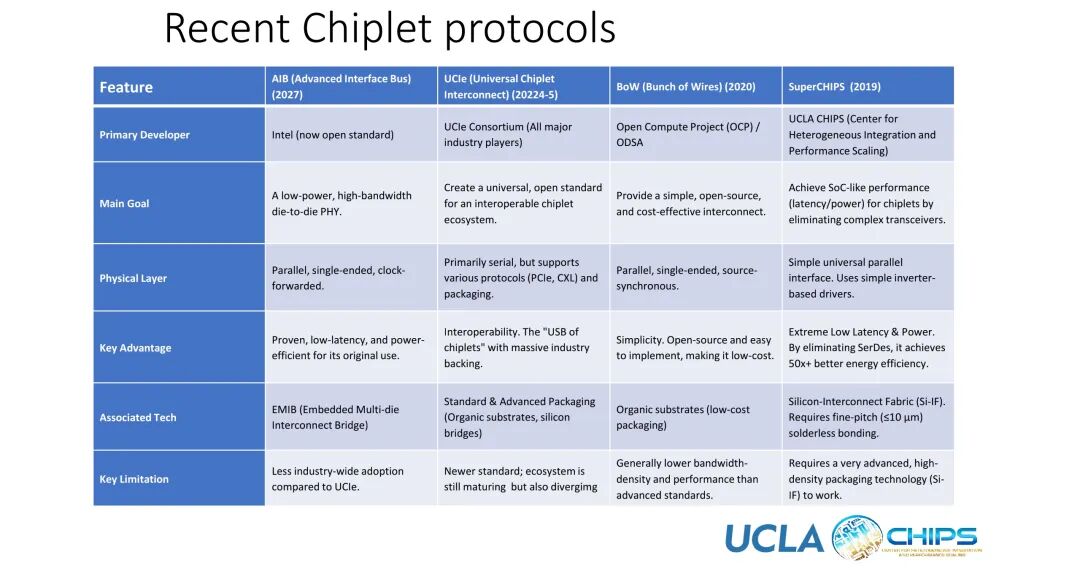

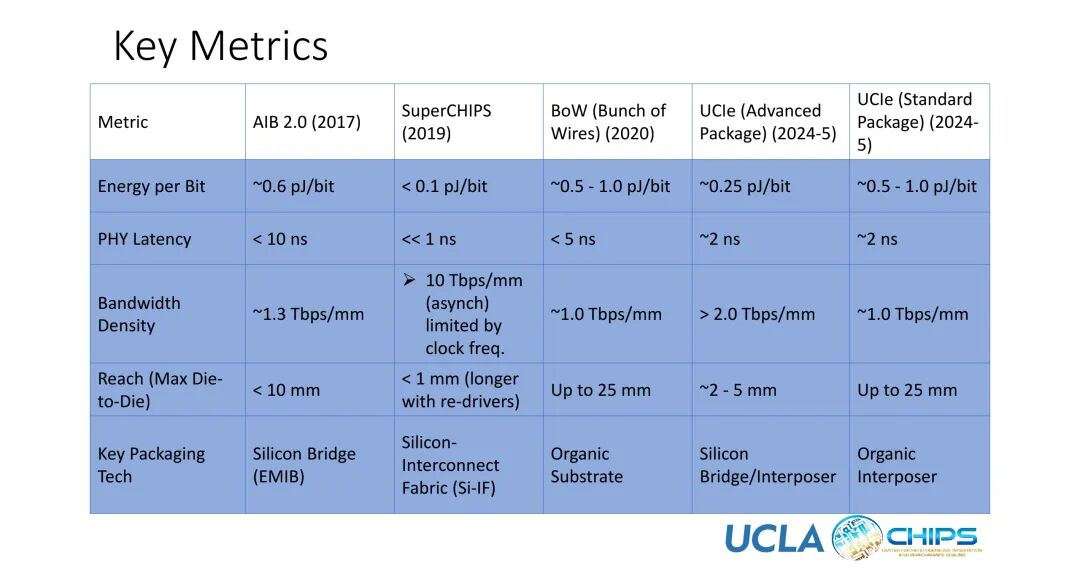

◆ 主流通信协议的技术对比

当前主流芯粒通信协议各有侧重，形成了差异化的技术路线：

- AIB（Advanced Interface Bus）：2017年由Intel推出，现为开放标准，采用并行、单端、时钟转发的物理层设计，核心优势是低延迟、低功耗，与EMIB（嵌入式多芯片互连桥）技术深度绑定，但行业采用率低于UCIe。

- UCIe（Universal Chiplet Interconnect）：2024-2025年由UCIe联盟主导（涵盖主流行业玩家），被誉为“芯粒领域的USB”，核心目标是建立通用开放标准，支持PCIe、CXL等多种协议与不同封装技术（有机基板、硅桥），优势是互操作性强、生态支持广泛，但作为新兴标准，生态仍在成熟与分化中。

- BoW（Bunch of Wires）：2020年由OCP/ODSA推出，采用并行、单端、源同步设计，核心优势是简单开源、易于实现、成本低，适配低成本有机基板封装，但带宽密度与性能低于先进标准。

- SuperCHIPS：2019年由UCLA CHIPS提出，采用简单通用并行接口与反相器驱动，核心优势是极致低延迟（<<1ns）与能量效率（<0.1pJ/bit，较传统方案提升50倍以上），但依赖硅互连结构（Si-IF）与≤10μm的精细间距无焊料键合，对封装技术要求极高。

从关键指标来看，SuperCHIPS在延迟与能量效率上占据绝对优势，UCIe在互操作性与生态扩展性上领先，AIB在成熟度与低功耗平衡上表现突出，BoW则在成本与易用性上具有竞争力。不同协议的选择，需根据应用场景的性能需求、成本预算与封装技术能力综合判断。

◆ 先进封装的关键支撑技术：EDA、供电、3Di与存储

1. EDA工具链：芯粒级IP化设计的核心

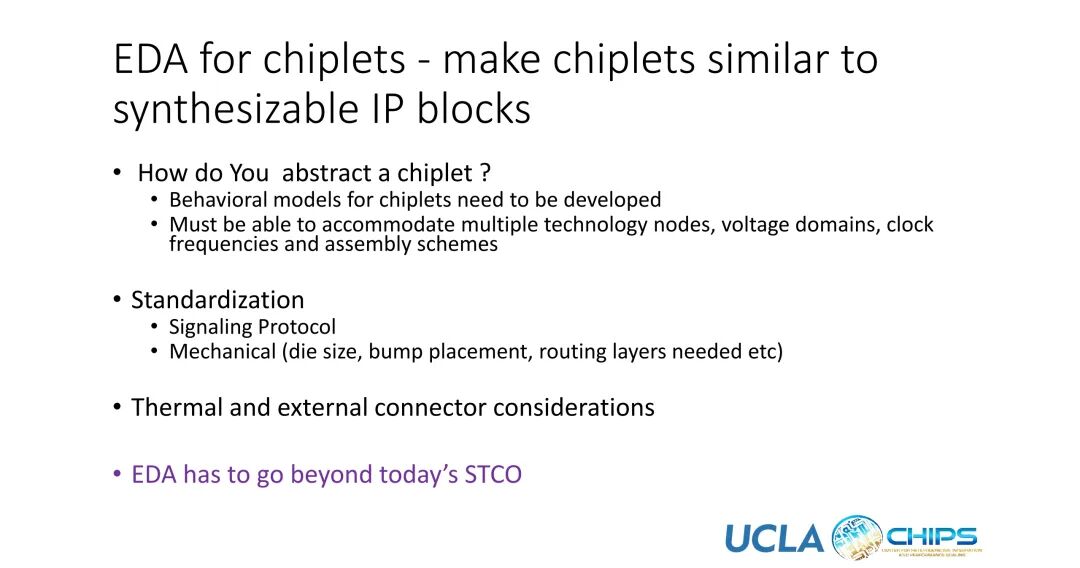

先进封装对EDA工具的核心需求，是将芯粒视为“可综合IP块”，实现跨技术节点、电压域、时钟频率与组装方案的统一设计。具体要求包括：

- 芯粒抽象建模：开发行为级模型，支持多技术节点芯粒的协同仿真；

- 标准化适配：涵盖通信协议、机械尺寸（芯片大小、凸点布局）、布线层需求、热管理与外部连接器的标准化定义；

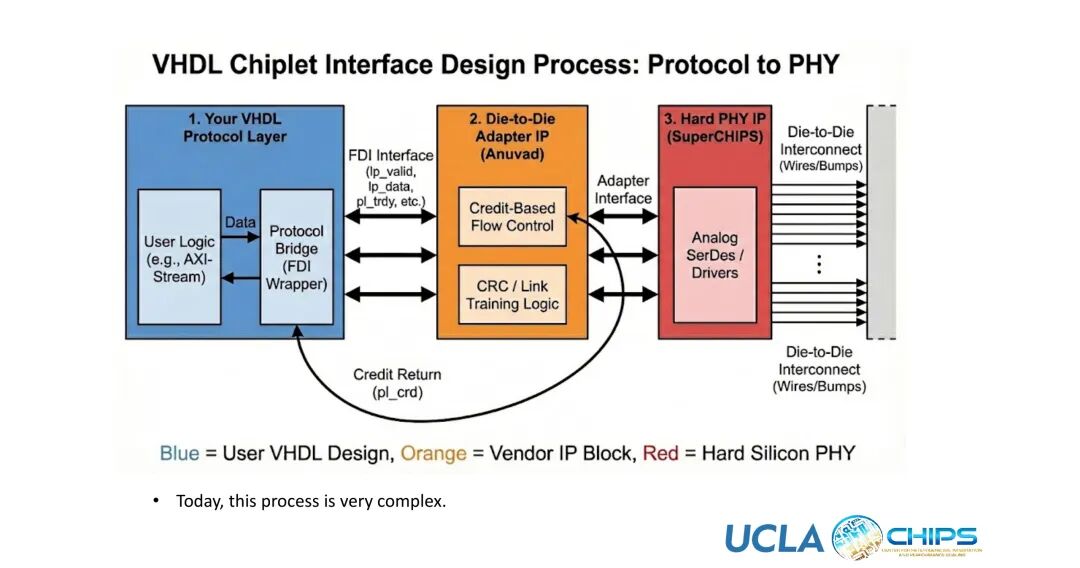

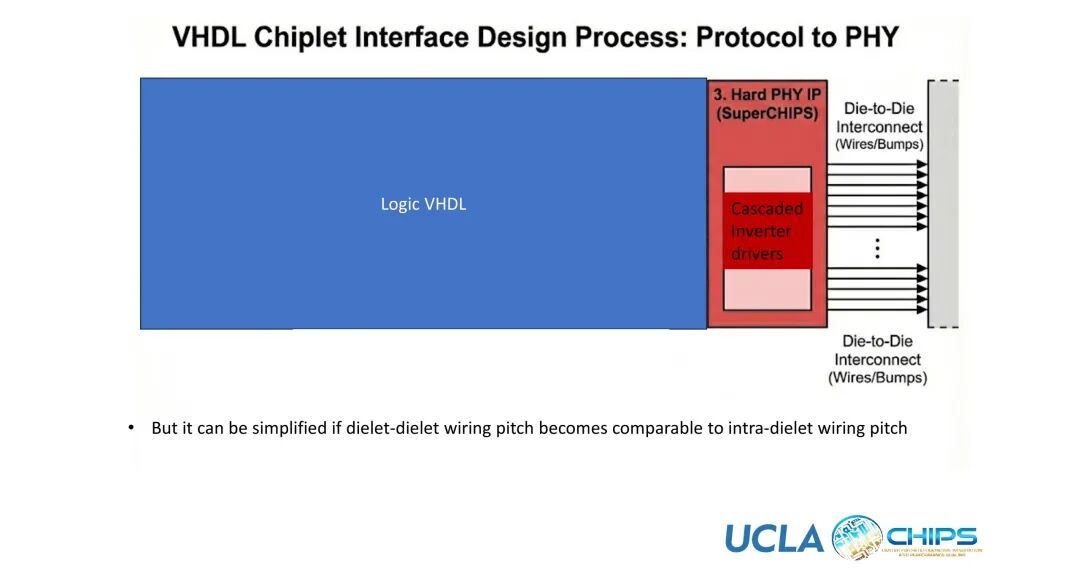

- 设计流程简化：当前芯粒接口设计（从协议到PHY）涉及用户逻辑、协议桥、流量控制、PHY IP等多个环节，流程复杂，需通过EDA工具优化，实现当芯粒间布线间距接近芯粒内布线间距时的设计简化。

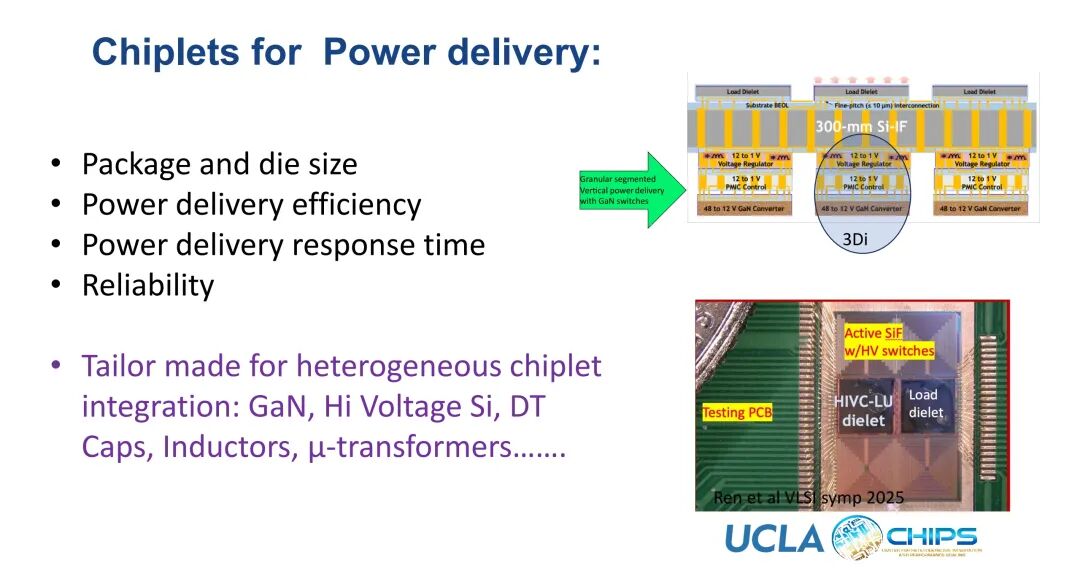

2. 供电芯粒：异构集成的能量保障

供电芯粒的核心目标是提升供电效率、响应速度与可靠性，适配异构芯粒的多样化供电需求。其设计特点包括：

- 模块化与颗粒化：采用GaN转换器实现48V到12V的高压转换，再通过分段式低压转换模块实现12V到1V的精细供电；

- 垂直互连：结合3Di技术，实现GaN开关、高压硅、电容器、电感器、微变压器等元件的垂直集成；

- 主动管理：通过有源硅互连结构（Active SiF）与高压开关，实现供电负载的动态调节，匹配不同芯粒的功耗波动。

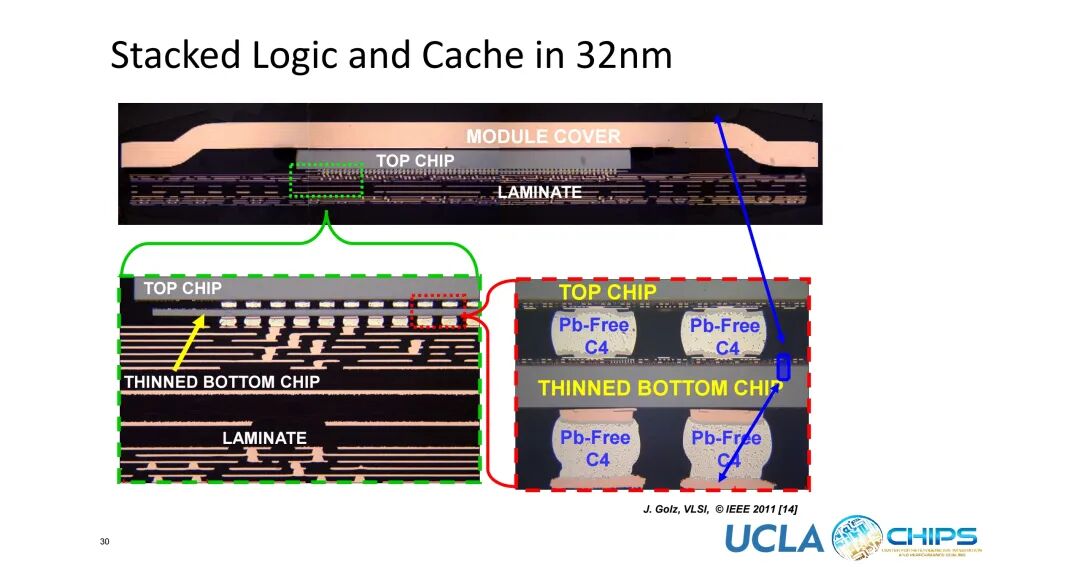

3. 3Di技术：三维集成的高密度互连

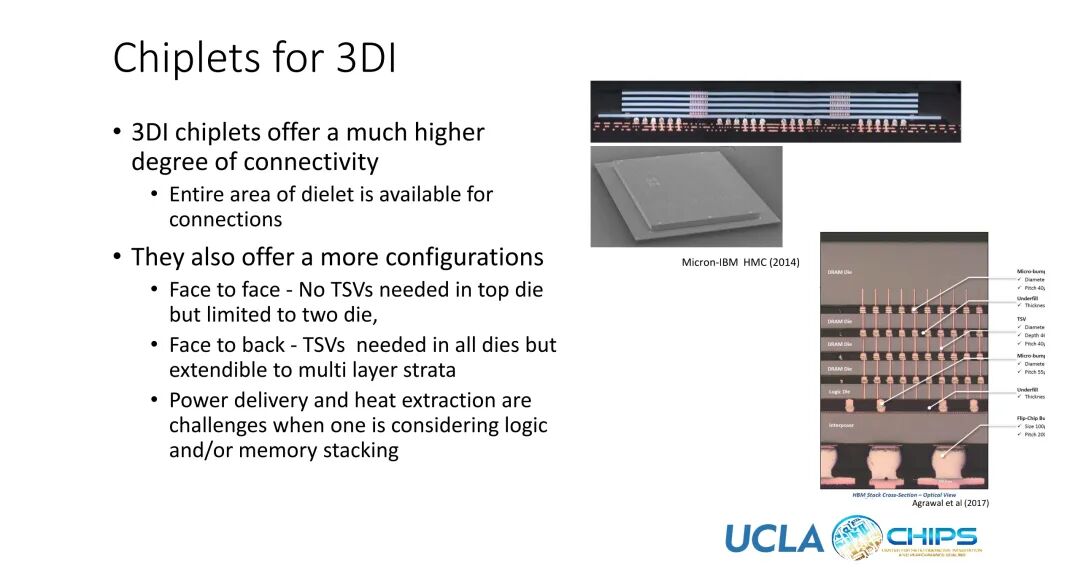

3Di（3D Integration）芯粒通过三维堆叠实现超高密度互连，其核心优势是“全面积连接”——芯粒的整个面积均可用于互连，远超传统二维封装的边缘互连效率，同时支持灵活的堆叠配置：

- 面对面堆叠：顶层芯片无需硅通孔（TSVs），但仅支持两层堆叠；

- 面对背堆叠：所有芯片均需TSVs，但可扩展至多层堆叠。

3Di技术的核心挑战是功率传输与散热——逻辑芯片与存储芯片的堆叠会导致热量积聚，需通过专用散热通道与供电分配网络优化，确保系统稳定运行。

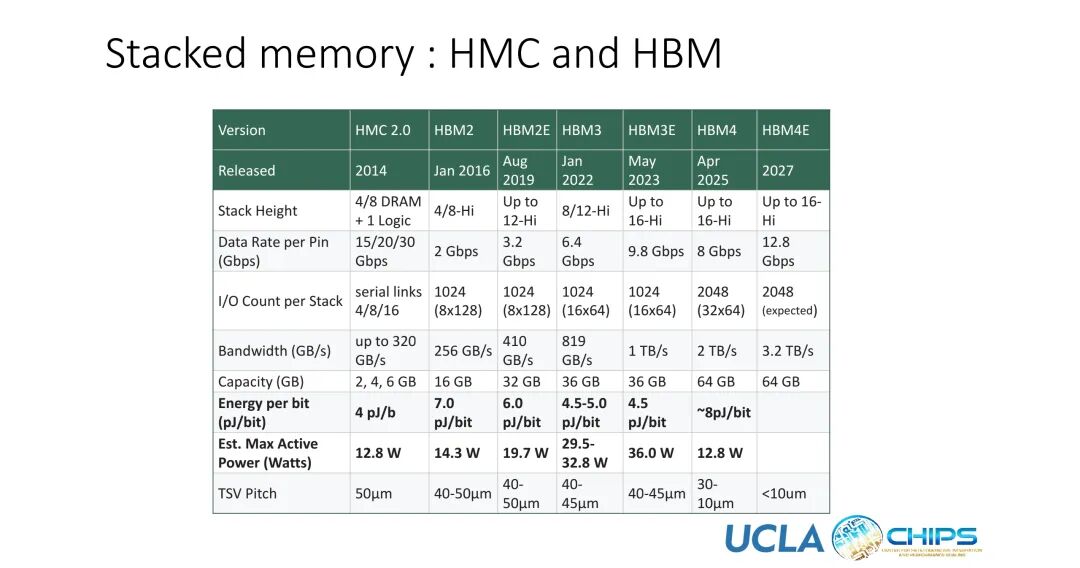

4. 存储芯粒：HBM的持续演进

高带宽内存（HBM）是存储芯粒的核心形态，其演进趋势呈现“高堆叠、高带宽、低功耗”的特点：

- 堆叠高度从HMC 2.0的4/8层DRAM+1层逻辑，提升至HBM4E的16层；

- 带宽从HBM2的256GB/s，突破至HBM4E的3.2TB/s；

- 能量效率持续优化，从HBM2的7.0pJ/bit降至HBM3E的4.5pJ/bit；

- 硅通孔（TSV）间距不断缩小，从50μm降至HBM4的30-10μm，HBM4E预计将小于10μm，进一步提升互连密度。

HBM的演进与先进封装技术深度绑定，精细间距互连（如混合键合、Cu-Cu键合）是实现高堆叠、高带宽的关键支撑。

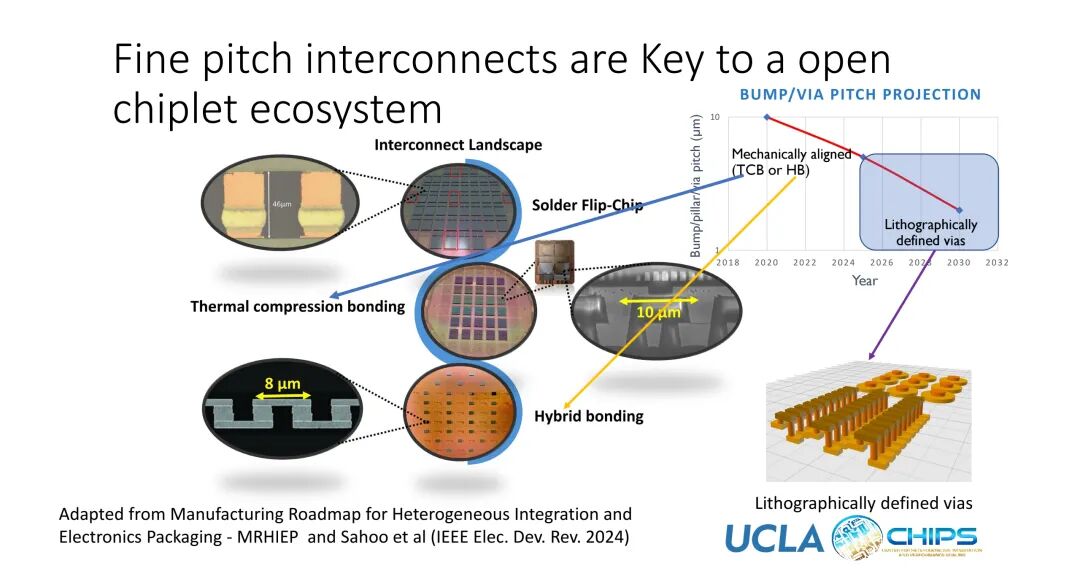

◆ 精细间距互连：开放生态的物理基础

精细间距互连是实现芯粒开放生态的核心物理保障——只有当芯粒间连接间距与单芯片内互连间距相当，才能简化通信协议、降低功耗开销，实现芯粒的即插即用。

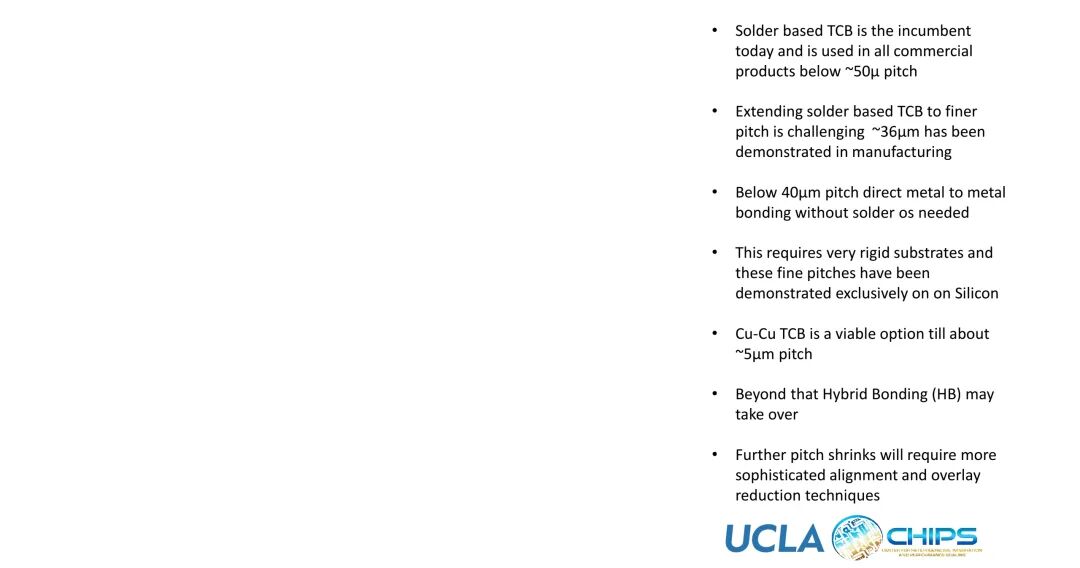

当前互连技术的演进路径清晰：

- 现有主流：基于焊料的热压焊（TCB），适用于50μm左右的间距，已广泛应用于商用产品，36μm间距已实现量产验证；

- 近中期演进：40μm以下间距需采用无焊料的直接金属键合，硅基板是唯一已验证的可靠载体，Cu-Cu TCB可支持低至5μm的间距；

- 长期方向：5μm以下间距将由混合键合（HB）主导，需突破高精度对准与overlay控制技术。

互连间距的持续缩小，不仅是物理工艺的突破，更是系统级优化的基础——它让芯粒拆分的功耗与面积开销降至最低，让通信协议从复杂的SerDes回归简单并行接口，最终推动开放芯粒生态的成熟。

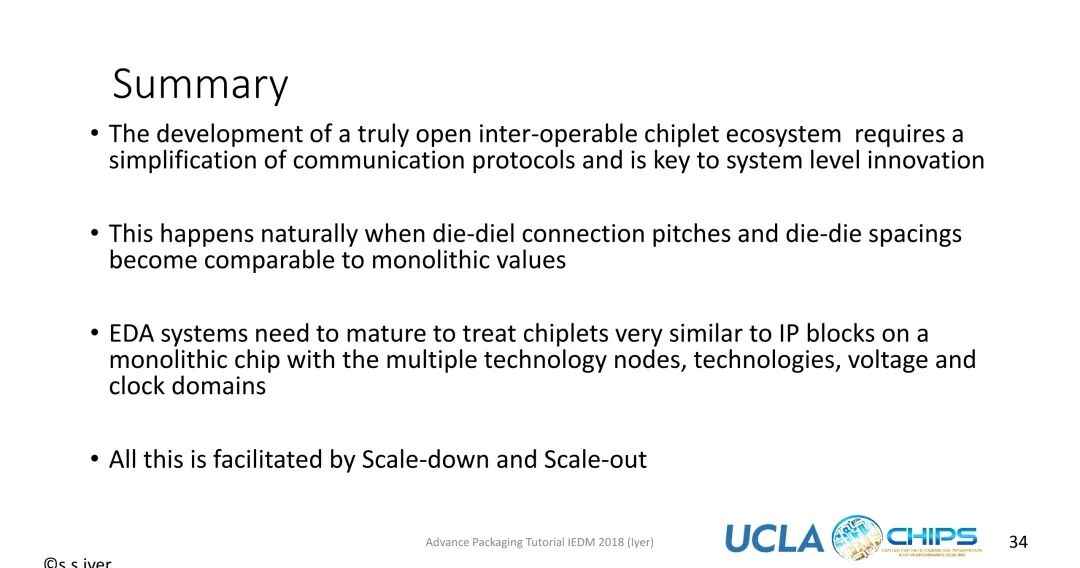

◆ 总结：先进封装的未来——开放、集成、智能

先进封装的终极目标，是构建一个“类似IP积木”的开放芯粒生态系统：通过缩放技术让芯粒间互连逼近单芯片体验，通过标准化通信协议与EDA工具链实现芯粒的即插即用，通过内置自测试与修复机制保障系统可靠运行。

这一生态的成熟需要三大关键突破：一是p-FOM与s-FOM等量化工具的广泛应用，实现芯粒拆分与协议选择的精准决策；二是UCIe等开放标准的生态收敛，打破厂商间的技术壁垒；三是精细间距互连工艺的量产成熟，降低开放芯粒的集成成本。

随着技术的持续演进，先进封装将彻底改变半导体行业的设计范式——从“单芯片优化”转向“多芯粒协同”，从“封闭集成”转向“开放生态”，最终为AI、HPC、数据中心等高性能计算场景提供突破性能瓶颈的核心解决方案。
