内存条直连I/O？IO-DIMM技术深度解析

数据存储前沿技术

发布于 2026-01-13 15:49:50

1980

阅读收获

理解IO-DIMM通过DRAM缓冲层复用DDR协议实现内存级I/O通信的机制，掌握消除传统PCIe总线延迟与软件开销的核心方法
理清从傲腾、NVDIMM-P到IO-DIMM的技术演进脉络，领悟封闭生态与协议兼容性对技术落地的关键影响
洞悉IO-DIMM在带宽、CPU占用、空间、功耗四大维度的优势，精准判断其于AI时代的应用场景

全文概览

在数据中心与AI应用对数据处理速度要求日益严苛的当下，传统I/O架构的延迟与CPU开销已成为性能瓶颈。早期的英特尔傲腾虽验证了存储级内存（SCM）的可行性，却因专有协议和高昂成本折戟沉沙；NVDIMM-P试图通过DDR总线标准化持久内存，却受困于内存控制器改造的复杂性难以推广。那么，能否复用现有的DDR内存插槽，让I/O设备直接"伪装"成内存，从而彻底消除独立I/O总线的延迟与软件开销？IO-DIMM正是为破解这一困局而生——它将I/O设备（如AI加速器、网卡）通过内存条上的DRAM缓冲层连接至DDR总线，使CPU以访问内存的方式与I/O设备通信，实现"零中断、零轮询"的高效数据传输。本文将深入剖析IO-DIMM的架构原理、技术突破及其对下一代计算架构的深远影响。

👉 划线高亮观点批注

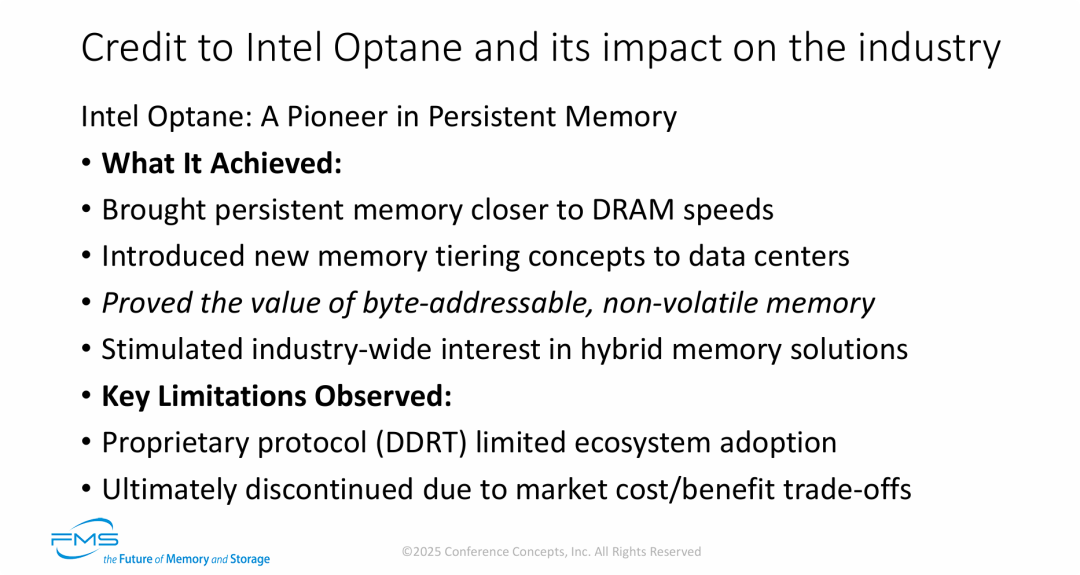

归功于英特尔傲腾及其对行业的影响

图片的核心观点在于客观评价英特尔傲腾的历史遗产：虽然商业上失败，但技术上极具前瞻性和奠基意义。

技术先驱地位确立： 傲腾虽然已成历史，但它成功验证了SCM（存储级内存） 和持久内存（PMem） 的技术可行性，特别是证明了“字节寻址+非易失性”这一组合的价值。
改变了存储架构思维： 它留给行业最大的遗产是 “内存分层”（Memory Tiering）的理念。即便傲腾消失了，这种分层架构的思维依然主导着当前（如 CXL 技术）和未来的数据中心设计。
失败的教训： 总结了傲腾失败的两大死穴——专有协议导致的封闭生态以及高昂成本导致的低性价比。这隐含了对未来技术（如 CXL 内存）的启示：必须走开放标准路线，并注重成本效益。

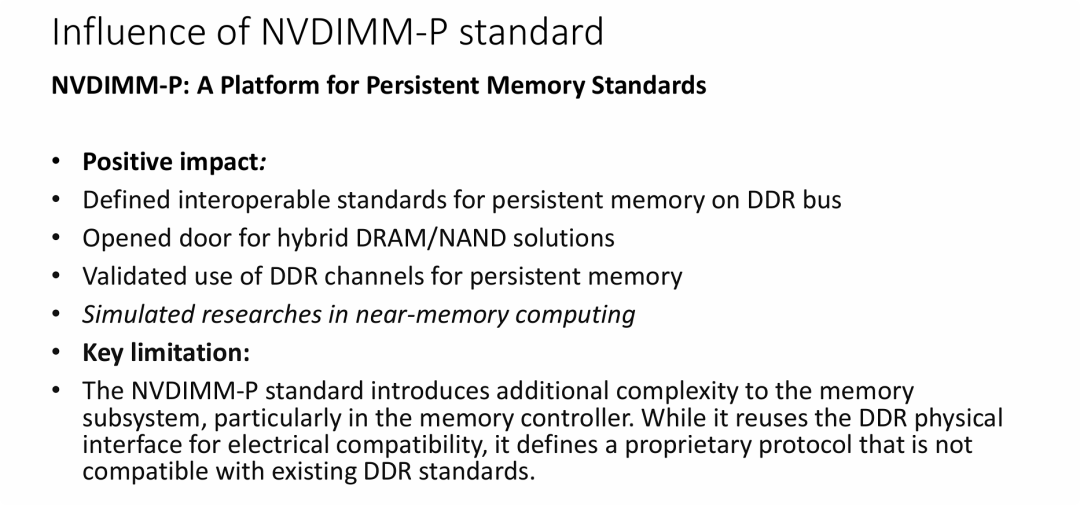

NVDIMM-P 标准的影响

图片的核心观点在于揭示 NVDIMM-P 标准“虽有标准化之名，却难逃复杂性之实”的尴尬处境。

标准化的尝试： 与傲腾早期的封闭不同，NVDIMM-P 试图在 JEDEC 框架下制定通用的持久内存标准，让存储介质“合法”地驻留在 DDR 总线上。
物理兼容，逻辑隔离： 图片指出了 NVDIMM-P 最大的技术矛盾——物理上它长得像内存条，插在 DDR 插槽里；但逻辑上它使用了一套复杂的通信协议（不同于标准 DRAM 的确定性时序）。
主要障碍是主控改造： 核心痛点在于“内存控制器”。因为协议不兼容，必须修改 CPU 内部的内存控制器才能支持 NVDIMM-P，这极大地增加了 CPU 厂商（如 Intel, AMD）的设计负担和生态门槛。

Note

结合上一张傲腾的图片，我们可以看到一个清晰的技术演进逻辑：

傲腾试图用高性能介质直接替代内存，但受限于封闭生态和成本。
NVDIMM-P 试图利用现有 DDR 总线制定标准，但受限于内存控制器的复杂性和协议不兼容。

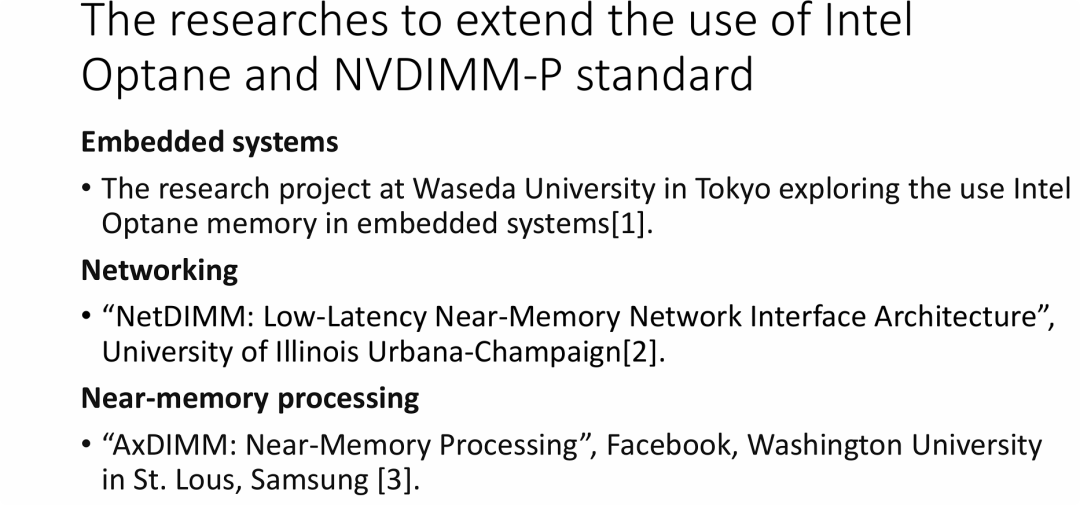

关于扩展英特尔傲腾和 NVDIMM-P 标准使用的研究

列举了基于这两种技术所衍生的三个主要研究方向，展示了技术虽然可能在商业上退场，但在科研上留下的遗产。

英特尔傲腾和 NVDIMM-P 的真正价值在于它们开启了“以内存为中心”的计算架构研究热潮。

技术溢出效应： 虽然产品可能不再是主流，但它们激发的 NetDIMM（网络与内存融合）和 AxDIMM（计算与内存融合）等概念，正在重塑未来的计算机体系结构。
从存储到计算的跨越： 研究重点从单纯的“如何存储数据”（Embedded systems）转移到了“如何在数据所在地进行处理和传输”（Networking, Near-memory processing）。特别是三星和 Facebook 参与的 AxDIMM 项目，直接预示了当前 AI 时代对 HBM 和存内计算的迫切需求。

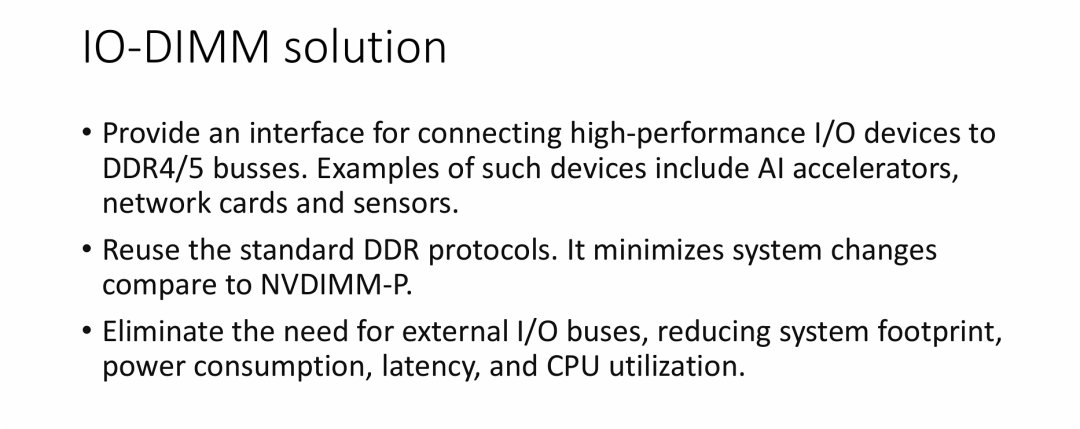

一种利用内存插槽连接 I/O 设备的新思路

IO-DIMM 试图通过“伪装”成标准内存条的方式，将计算（AI）和通信（网络）设备直接插入内存插槽，以解决传统 I/O 路径过长的问题。

务实的妥协： 相比于 NVDIMM-P 需要修改主机控制器（Host Controller），IO-DIMM 选择复用标准 DDR 协议。这是一种“软着陆”策略，更容易被现有的硬件生态接受。
针对 AI 时代的优化： 它特别强调了 AI 加速器，说明这种技术旨在解决 AI 计算中数据搬运（Data Movement）不仅高能耗而且高延迟的痛点。

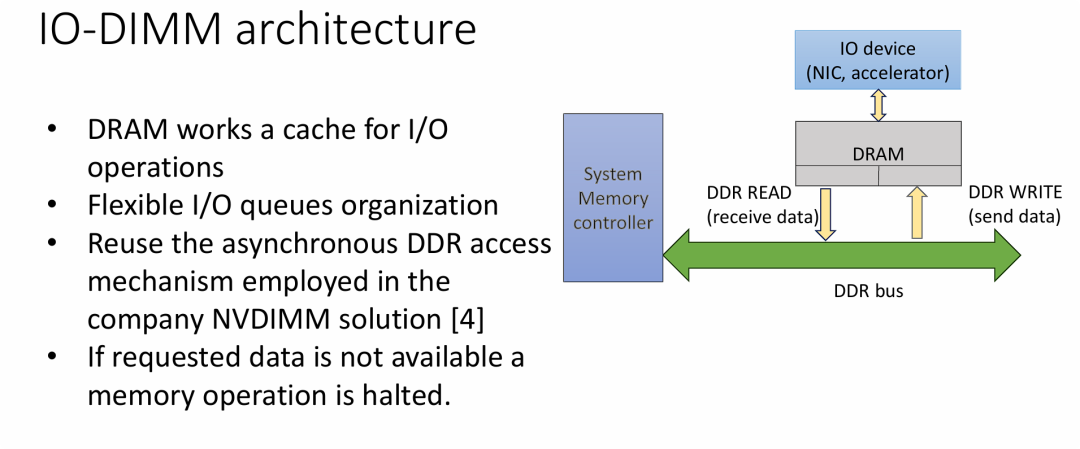

IO-DIMM 架构原理

幻灯片展示了 IO-DIMM 的内部工作机制，核心在于如何利用 DRAM 作为缓冲来连接 I/O 设备。

架构组件（右侧架构图）：
- Host 端： 左侧是 System Memory Controller（系统内存控制器），通过绿色的 DDR bus（DDR 总线）与右侧的模组通信。
- Module 端（IO-DIMM）： 右侧的模组包含两层结构。
  - 下层是 DRAM：它直接与 DDR 总线交互，处理 DDR READ（接收数据）和 DDR WRITE（发送数据）信号。
  - 上层是 IO device：标注为 "(NIC, accelerator)"，代表网卡或加速器。它通过内部接口与 DRAM 交换数据。
关键技术机制：
- DRAM 作为缓存： CPU 并不直接以龟速写入 I/O 设备，而是以内存速度写入 DRAM，然后由 DRAM 在后台异步同步给 I/O 设备。
- 灵活的队列管理： 在 DRAM 内部维护着指令和数据队列，以适配 I/O 设备的处理节奏。
- 异步访问机制： 标准的 DDR 是同步的（Synchronous），而 I/O 是异步的。该方案复用了之前 NVDIMM 解决方案中的异步握手机制来解决两者速度不匹配的问题。
- 流控机制： 如果 CPU 要读的数据 I/O 设备还没准备好（还没写入 DRAM），内存操作会被挂起（Halt），等待数据就绪。这是一种硬件级的流量控制。

图片的核心观点是：IO-DIMM 的本质是一个带有“大缓存（DRAM）”的 I/O 加速卡。

它通过将 DRAM 放在前端“挡枪”，让 CPU 以为自己是在读写普通内存（享受高带宽、低延迟），而实际上数据最终流向了后端的 AI 加速器或网卡。

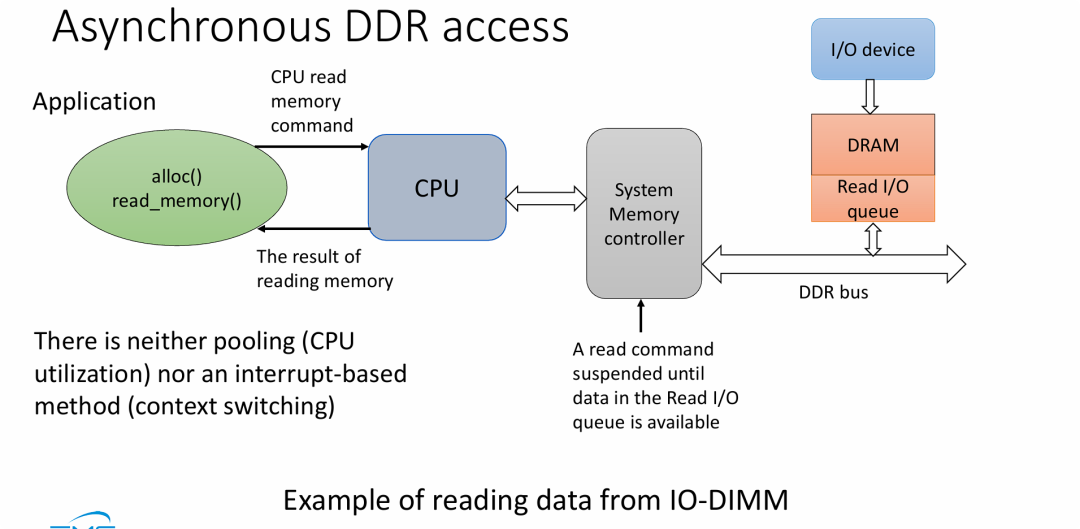

应用程序读取 IO-DIMM 数据的完整路径演示

软件层（左侧 - Application & CPU）：
- 应用行为： 应用程序执行标准的内存分配 alloc() 和读取 read_memory() 操作。
- CPU 指令： CPU 发出 CPU read memory command（读取内存指令）给内存控制器，并等待 The result of reading memory（读取结果）返回。
- 核心优势（关键文本）： 图片明确指出这种机制既不使用 Pooling（注：此处应为 Polling，即轮询，会占用 CPU 利用率），也不使用 Interrupt-based method（基于中断的方法，会导致上下文切换 context switching）。这意味着软件层面看起来就像读普通内存一样，没有任何额外的 I/O 驱动开销。
硬件控制层（中间 - System Memory Controller）：
- 指令挂起（核心机制）： 这里揭示了魔法所在。当 CPU 发出读指令后，如果数据还没准备好，System Memory Controller（系统内存控制器）会将该读指令**“Suspended”**（挂起），直到右侧 Read I/O queue 中的数据变为可用状态（available）。
IO-DIMM 设备层（右侧）：
- 数据流向： 外部的 I/O device（如网卡/加速器）将数据写入板载的 DRAM，然后进入 Read I/O queue（读 I/O 队列）。
- 总线交互： 这个队列通过 DDR bus 与内存控制器交互。一旦队列中有数据，挂起的读指令就会被释放，数据被传回 CPU。

图片的核心观点在于展示 IO-DIMM 如何实现 “零软件开销”的 I/O 通信。

硬件级的“阻塞”代替软件级的“轮询”： 传统的 I/O（如 PCIe 网卡）要么让 CPU 疯狂轮询寄存器（浪费 CPU），要么发中断打断 CPU（增加延迟）。IO-DIMM 的方案是：CPU 发出读指令后，硬件层面直接“卡住”这个指令，直到数据通过 DDR 总线传回来。
欺骗 CPU 的艺术： 对 CPU 来说，这就像是访问了一块延迟比较高的内存（类似 Cache Miss），它不需要切换线程，也不需要运行驱动程序，只是单纯地在硬件电路上等待数据返回。这极大地降低了系统延迟和软件复杂性。
