【25软考网工】第六章 （6）防火墙技术、IDS入侵检测系统和IPS入侵防御系统

​​​ 大家好，我是christine-rr !目前《软考中级网络工程师》专栏已经更新三十多篇文章了，每篇笔记都包含详细的知识点，希望能帮助到你！

​​​ 今天的笔记是防火墙技术、IDS入侵检测系统和IPS入侵防御系统。

一、防火墙技术

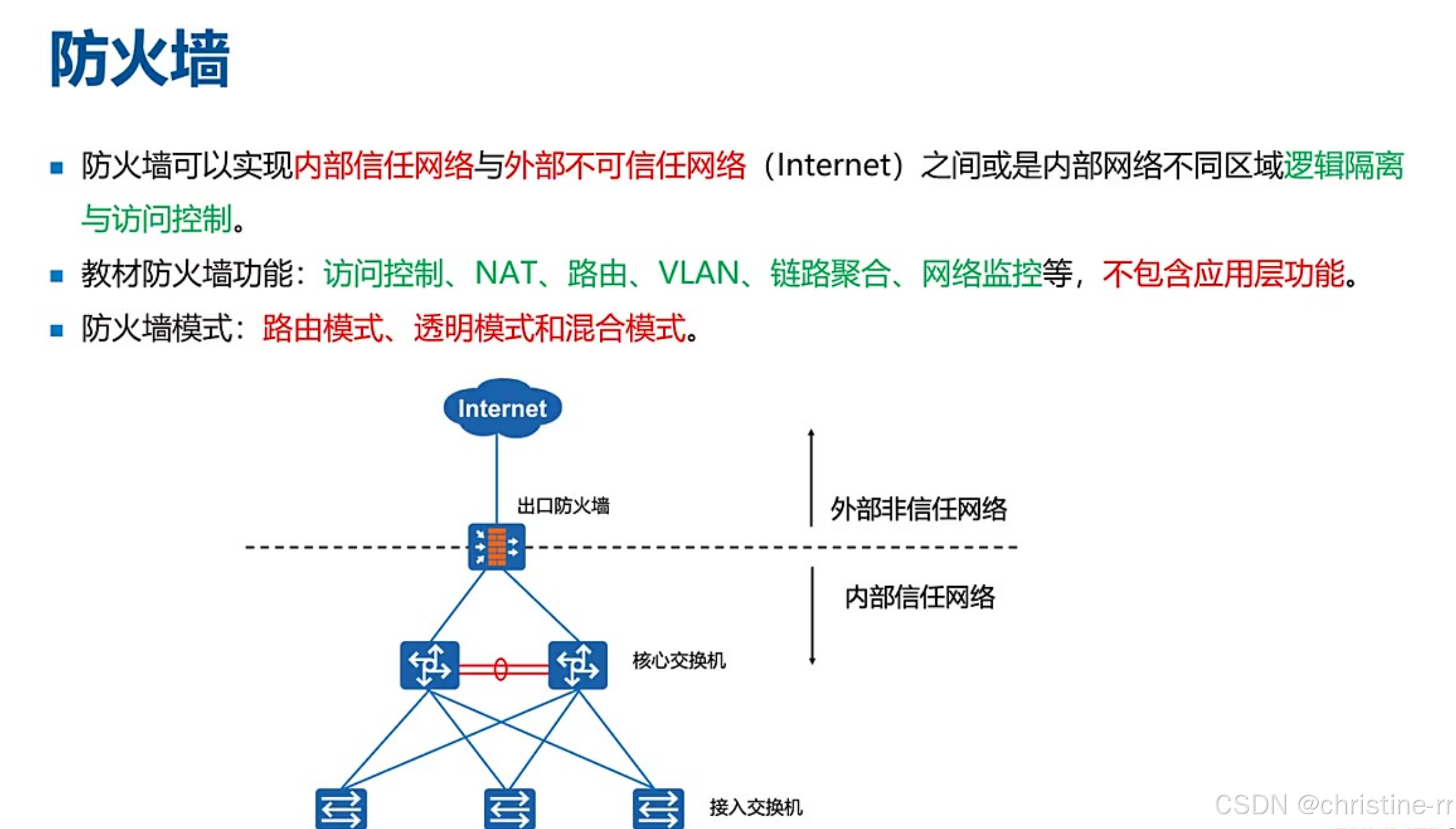

1. 防火墙

1）防火墙的定义与作用

• 逻辑隔离功能: 实现内部信任网络与外部不可信任网络(Internet)之间或内部网络不同区域的逻辑隔离与访问控制
• 部署位置: 可部署在网络出口(连接内外网)或内部不同区域之间(如PC区与服务器区)
• 访问控制机制: 必须通过访问控制策略放行的流量才能通信，未放行流量将被阻断

2）防火墙的主流功能

• 基础功能:
  • 访问控制: 基于五元组(源/目IP、源/目端口、协议)进行流量检测
  • NAT转换: 将私网IP转换为公网IP实现互联网访问
  • 路由功能: 支持静态路由、默认路由及RIP/OSPF等动态路由协议
• 扩展功能:
  • VLAN支持: 能识别802.1Q帧，可作为VLAN网关设备
  • 链路聚合: 提供端口捆绑提升带宽
  • 状态监控: 实时监测网络连接状态
• 考试注意: 教材规定防火墙不包含应用层功能，只包含五元组：源IP、目的IP、源端口、目的端口、协议(实际设备普遍支持)

3）防火墙的模式

• 路由模式:
  • 特征: 接口需配置IP地址，作为三层设备工作
  • 应用场景: 需要路由转发的网络边界
• 透明模式:
  • 特征: 接口不配IP，类似二层交换机工作
  • 应用场景: 需要保持原有网络拓扑的改造项目
• 混合模式:
  • 特征: 部分接口配IP(路由模式)，部分不配IP(透明模式)
  • 应用场景: 复杂网络环境中需要同时实现路由和透明功能

2. 防火墙区域划分

• 区域类型: 华为防火墙默认包含本地区域Local、信任区域Trust、非信任区域Untrust、DMZ军事缓冲区四个固定区域
• 不可修改性: 默认区域及其安全级别数值不可删除或修改(但可创建自定义区域)

1）本地区域（Local）

• 安全级别: 100(华为默认值)
• 防火墙本身。

2）信任区域(Trust)

• 安全级别: 85(华为默认值)
• 典型设备: 内部文件服务器、数据库服务器等仅供内网访问的关键设备
• 网络特征: 不对外公开，仅限内部员工访问

3）非信任区域(Untrust)

• 安全级别: 5(华为默认值)
• 典型连接: 运营商链路、互联网等外部网络
• 防护重点: 需严格限制从此区域进入的访问请求

4）军事缓冲区域(DMZ)

• 安全级别: 50(华为默认值)
• 服务特征: 放置公共服务设备，对外提供服务的设备(如Web服务器)
• 访问特点: 同时允许内外部用户访问，但需进行严格访问控制

5）安全级别与受信任程度

• 级别排序: Local(100) > Trust(85) > DMZ(50) > Untrust(5)
• 数值意义: 数值越大表示区域越安全/受信任程度越高
• 特殊说明: 上述四个区域在华为的设备中默认存在，不可改变。Local区域包含设备自身及各接口

6）Inbound与Outbound定义

• Inbound方向: 从低安全级别区域访问高安全级别区域(如Untrust→Trust)
• Outbound方向: 从高安全级别区域访问低安全级别区域(如DMZ→Untrust)
• 判断标准: 完全依据安全级别数值变化方向，与物理接口方向无关

3. 应用案例

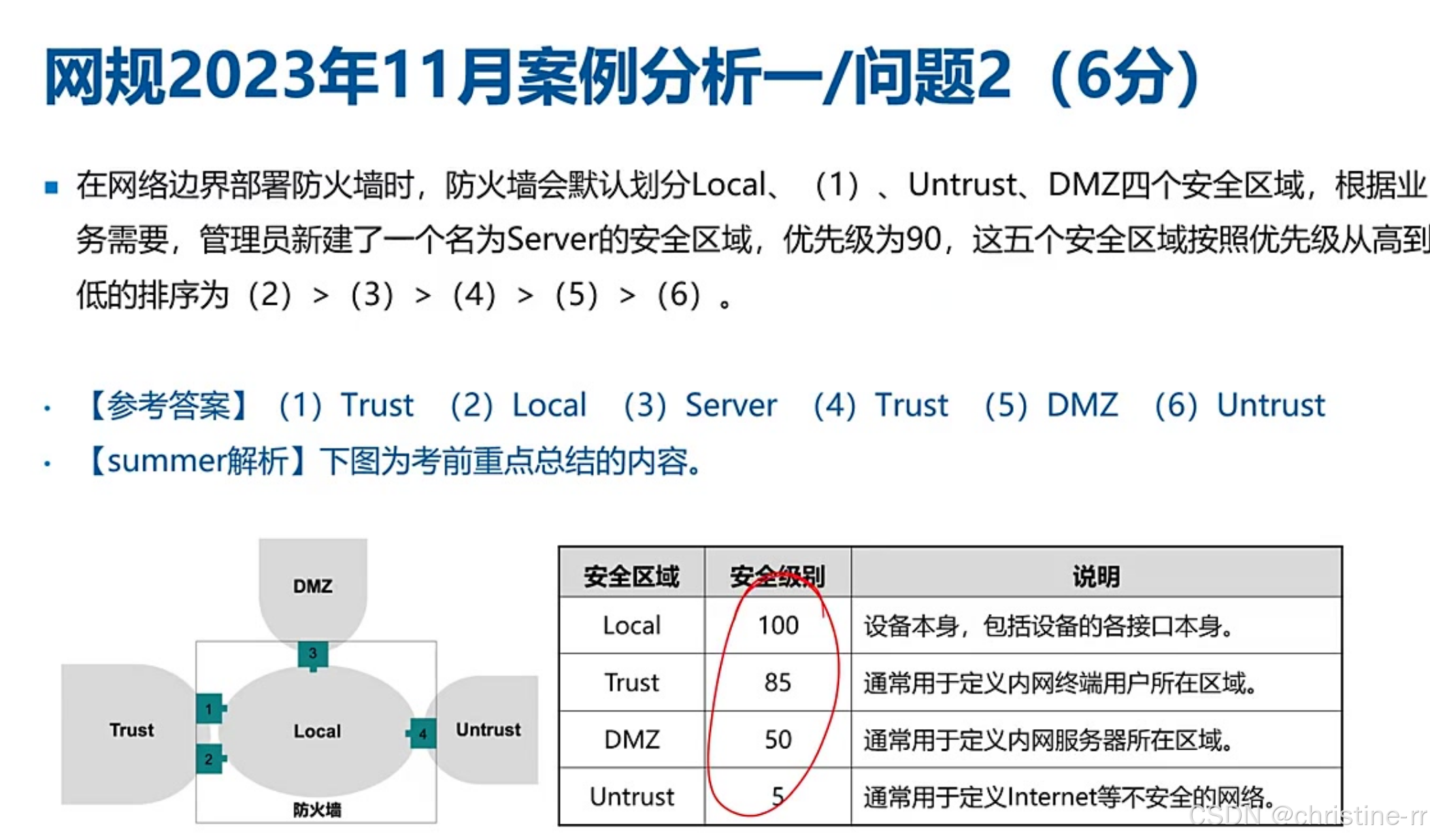

1）例题#防火墙安全区域

安全区域优先级排序

• 默认区域：防火墙默认划分Local、Trust、Untrust、DMZ四个安全区域
• 优先级数值：
  • Local：100（最高）
  • Trust：85
  • DMZ：50
  • Untrust：5（最低）
• 自定义区域：管理员新建Server区域优先级为90时，完整排序为：
  • (2)Local(100)>(3)Server(90)>(4)Trust(85)>(5)DMZ(50)>(6)Untrust(5)
• 重要考点：
  • 默认区域的优先级固定不可修改
  • 数值越大优先级越高，Local始终为最高优先级区域
  • 六分题需完整记忆各区域默认优先级数值

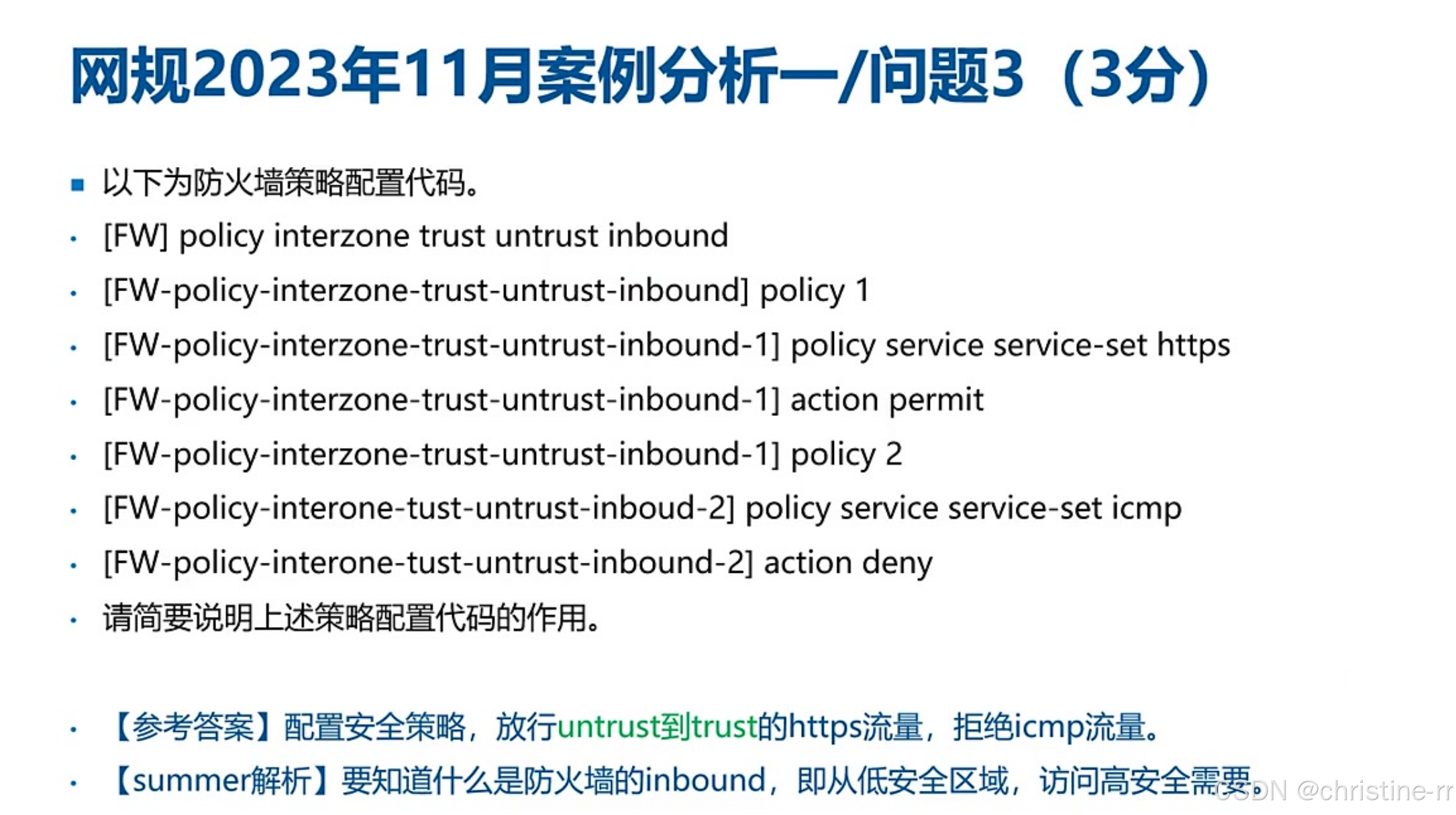

2）例题#防火墙策略配置代码作用

策略配置解析

• inbound方向：从低安全级别区域（Untrust优先级5）访问高安全级别区域（Trust优先级85）
• 策略作用：
  • 放行Untrust到Trust的HTTPS流量（加密web流量）
  • 拒绝ICMP流量（如ping测试）
• 配置语法要点：
  • policy interzone trust untrust inbound 确定流量方向
  • policy service service-set https 指定服务类型
  • action permit/deny 决定允许/拒绝
• 易错点：必须明确inbound是从低到高的流量方向（3分题每项1分）

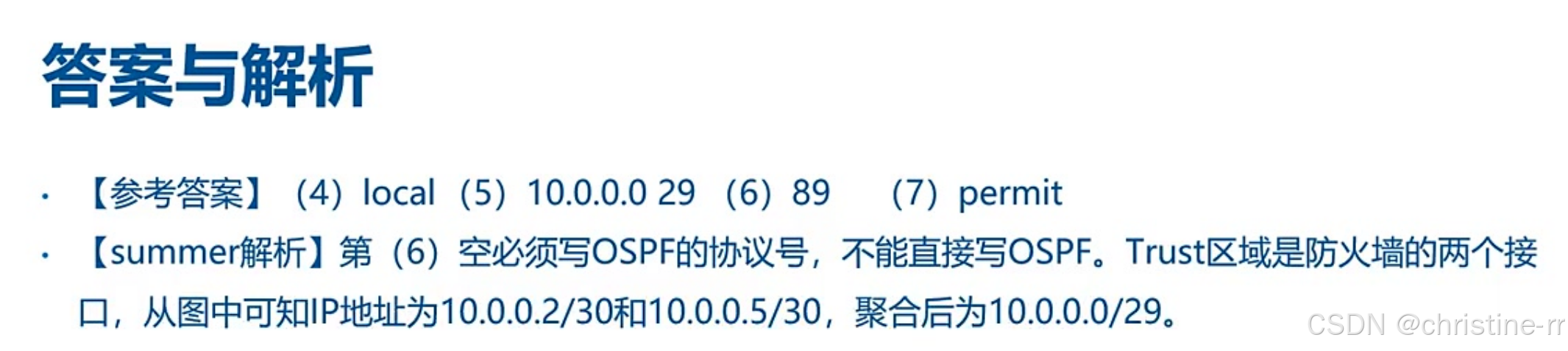

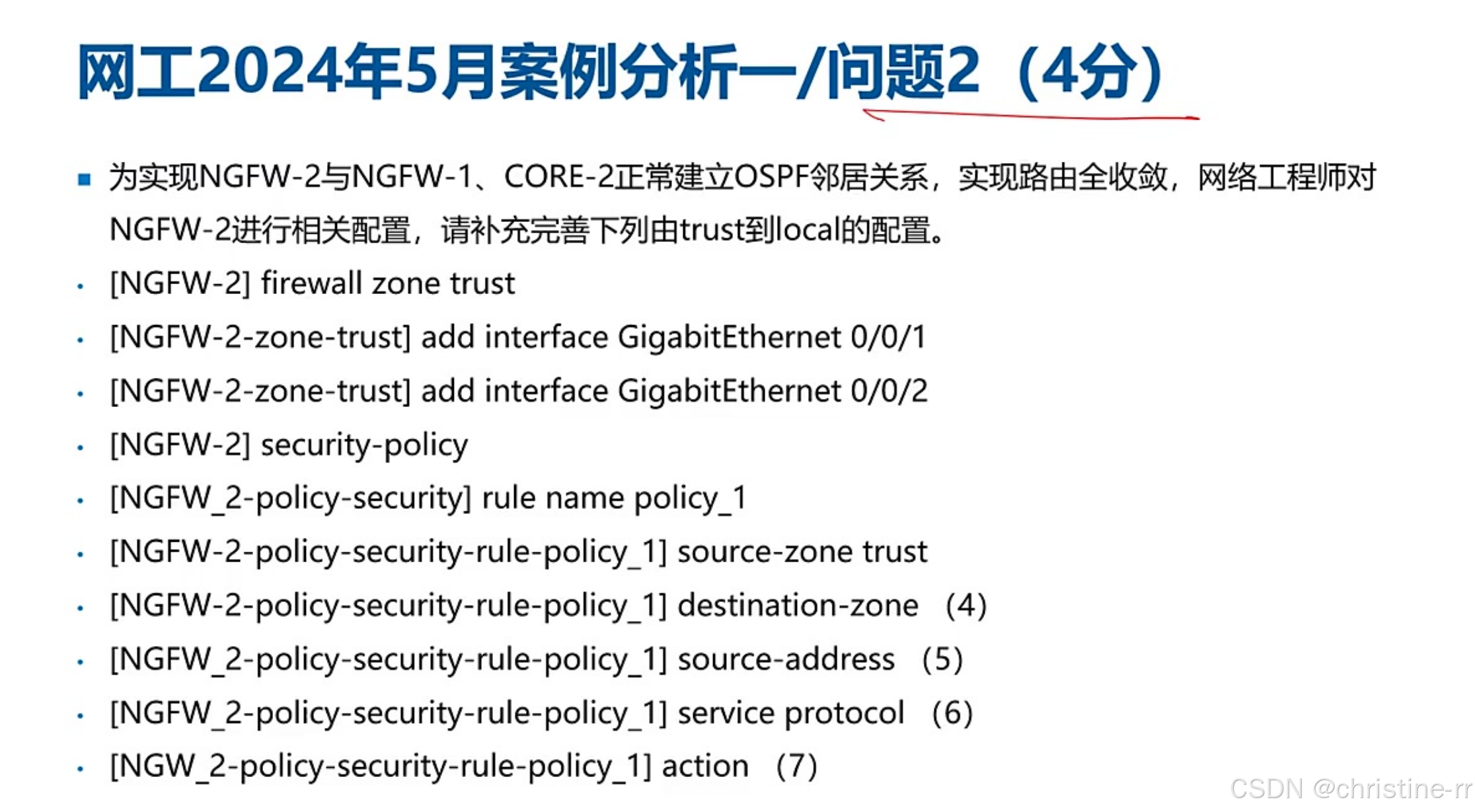

3）例题#配置trust到local

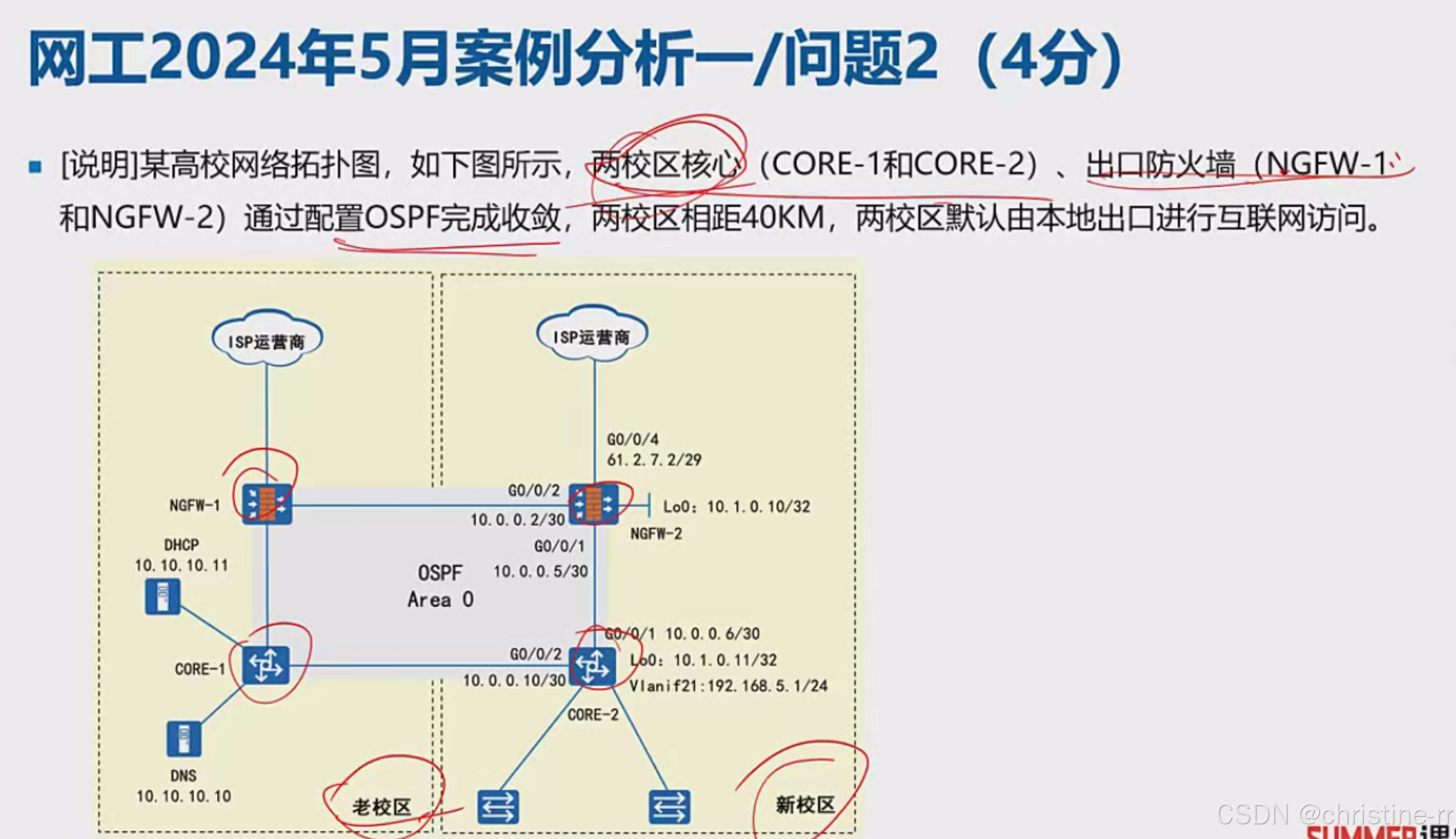

OSPF邻居建立配置

• 配置目标：实现NGFW-2与NGFW-1、CORE-2的OSPF邻居建立
• 关键配置项：
  • (4) destination-zone：local（OSPF协议运行在本地）
  • (5) source-address：10.0.0.0 29（合并两个/30接口地址）
  • (6) service protocol：89（OSPF协议号，不可写"OSPF"，但可以写成service OSPF）
  • (7) action：permit（必须放行OSPF流量）
• 特殊要求：
  • OSPF协议号必须写数字89，直接写协议名称不得分
  • 地址范围需正确聚合（10.0.0.2/30 + 10.0.0.5/30 → 10.0.0.0/29）
• 配置逻辑：Trust区域接口（G0/0/1、G0/0/2）到Local区域的OSPF流量放行

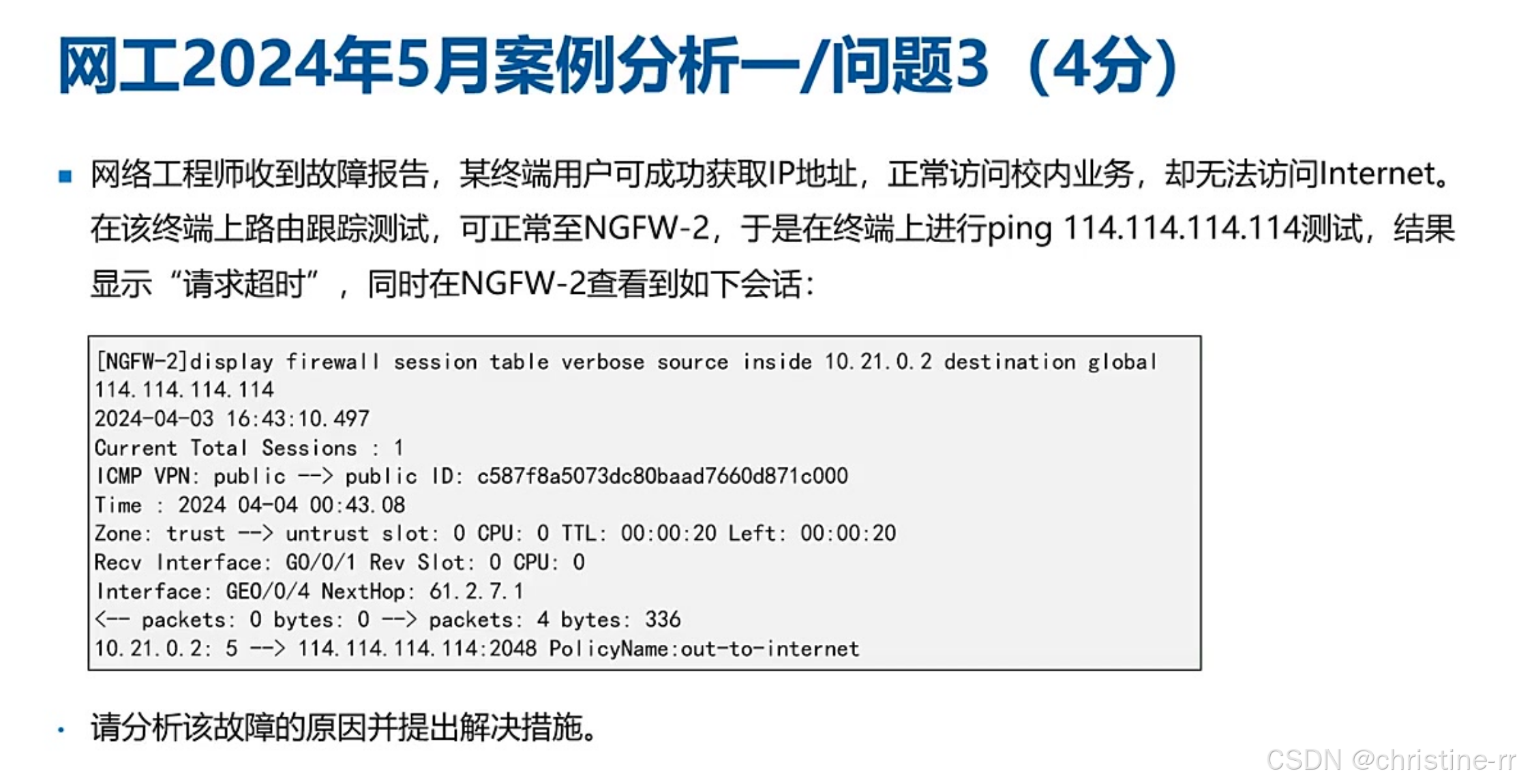

4）例题#防火墙配置问题

故障现象分析

• 典型现象：终端能获取IP地址且可访问校内业务，但无法访问Internet，路由跟踪可至NGFW-2防火墙
• 测试方法：
  • 使用ping 114.114.114.114测试（电信DNS地址）显示"请求超时"
  • 检查防火墙会话表显示有出站流量但无返回数据包（packets:0 bytes:0）

排查思路

• 关键判断：问题集中在出口防火墙，需检查三大核心功能：
  • NAT配置：查看会话表是否显示地址转换（正常应显示转换后公网IP）
  • 访问控制策略：确认策略名称PolicyName:out-to-internet是否放行流量
  • 路由配置：验证下一跳地址NextHop:61.2.7.1是否正确可达

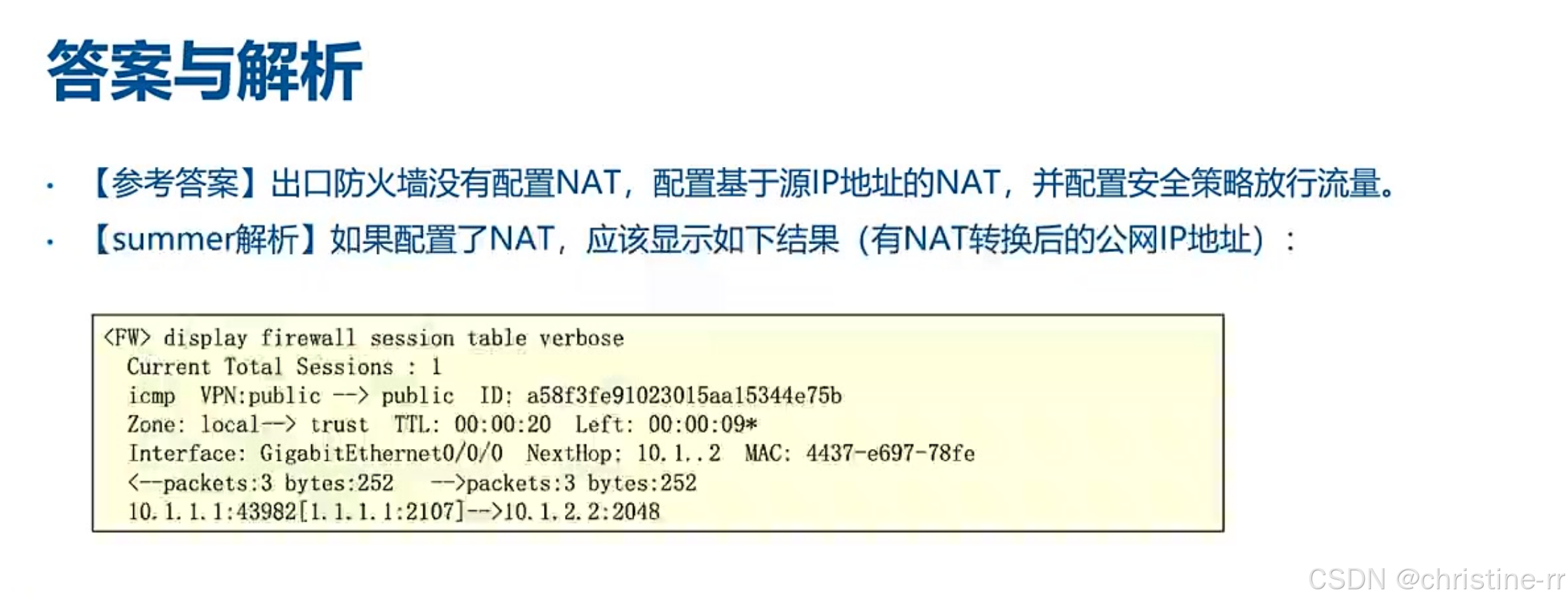

解决方案

• 根本原因：未配置源IP地址NAT转换
• 修复措施：
  • 配置基于源IP的NAT转换
  • 补充安全策略放行转换后流量
• 验证方法：检查会话表应显示类似10.1.1.1:43982[1.1.1.1:2107]的地址转换记录

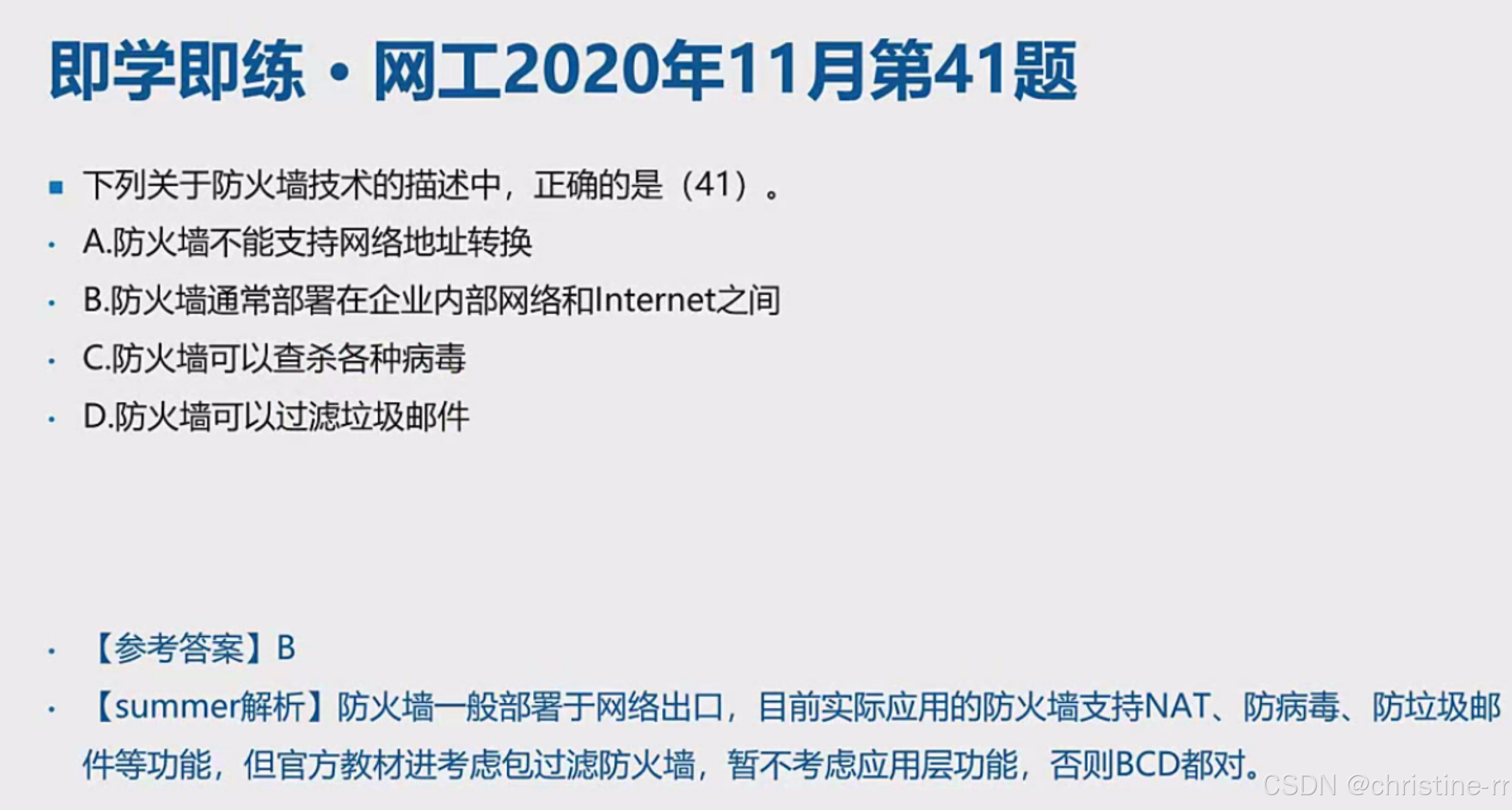

5）例题#防火墙技术描述

基础功能辨析(网工2020年11月第41题)

• 选项分析：
  • A项：错误，防火墙支持NAT是基本功能
  • B项：正确，企业网络典型部署位置
  • C/D项：实际设备可能支持，但考试范围仅考虑基础功能
• 考试重点：区分实际功能与教材定义，考试用防火墙不含应用层功能
• 答案：B

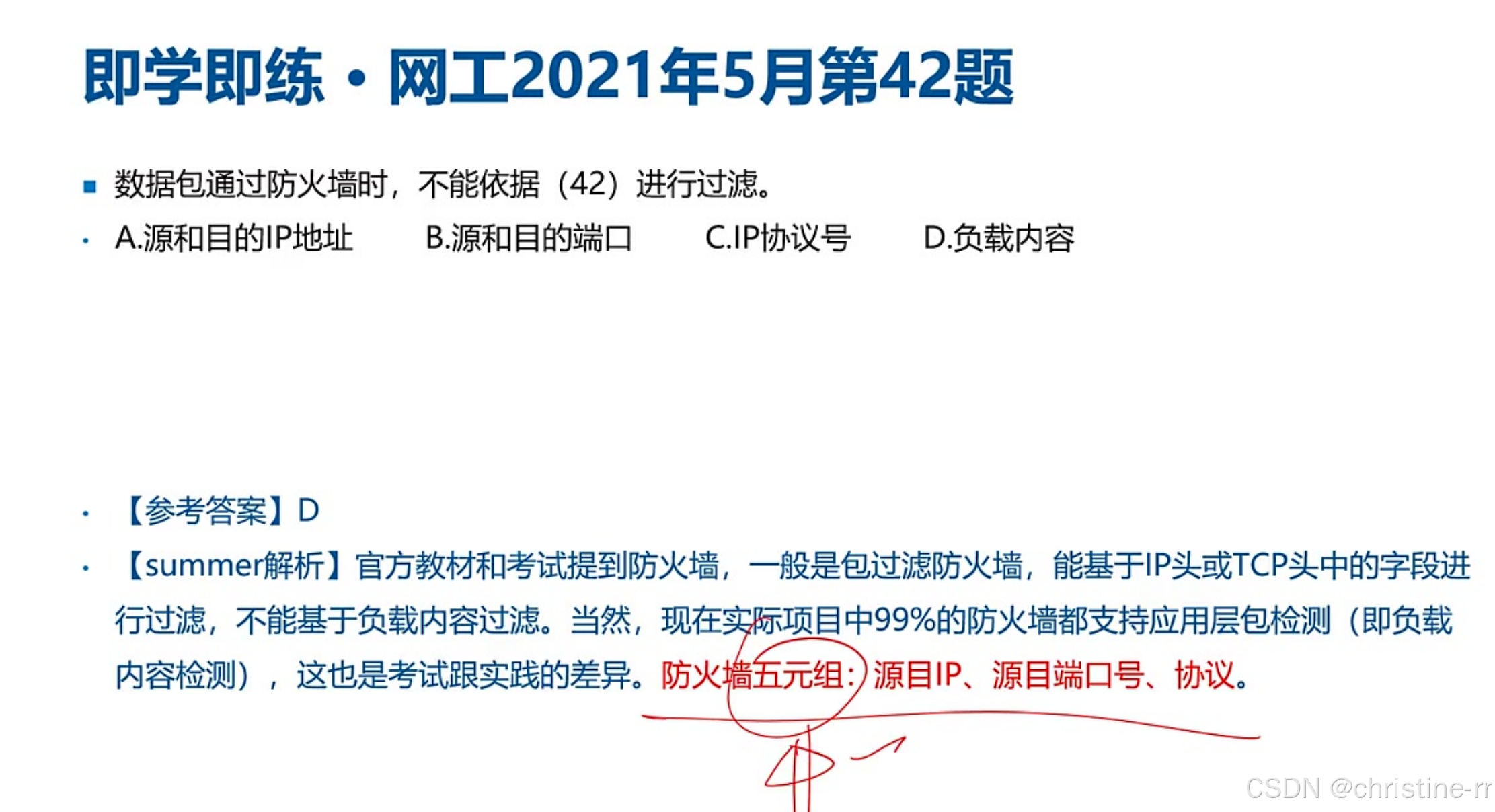

6）例题#防火墙过滤依据

五元组过滤原理(网工2021年5月第42题)

• 核心考点：包过滤防火墙工作层次
  • 可过滤字段：源/目的IP、端口号、协议号（构成五元组）
  • 不可过滤字段：负载内容（应用层数据）
• 记忆要点：五元组具体组成需牢记，可能以填空题形式考查
• 答案：D

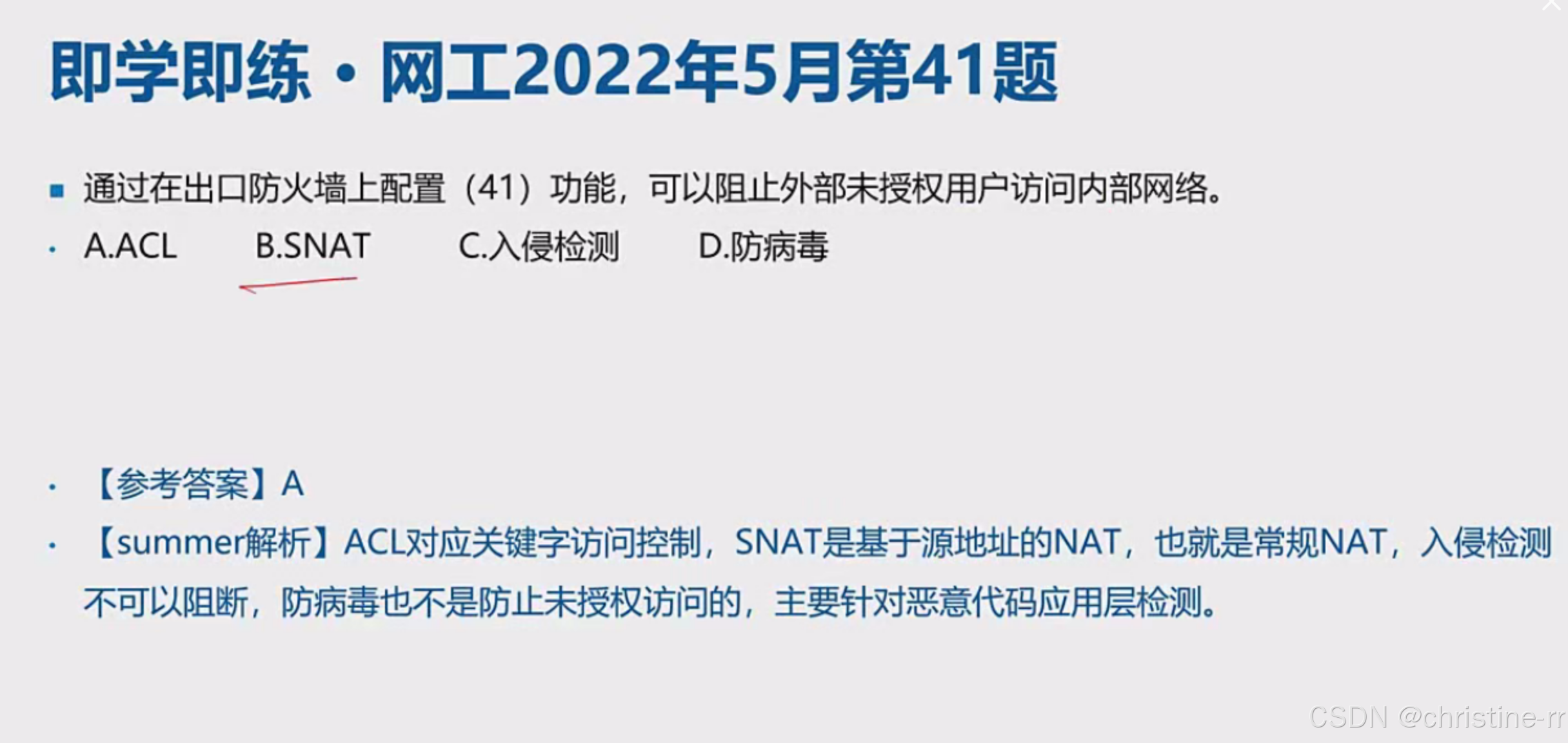

7）例题#访问控制配置功能

安全功能选择(网工2022年5月第41题)

• 功能对比：
  • ACL：实现基础访问控制（正确答案）
  • SNAT：地址转换不解决授权问题
  • 入侵检测：仅监测不阻断
  • 防病毒：超出考试范围
• 实践提示：企业级防火墙可能集成更多功能，但考试以教材定义为准
• 答案：A(ACL)

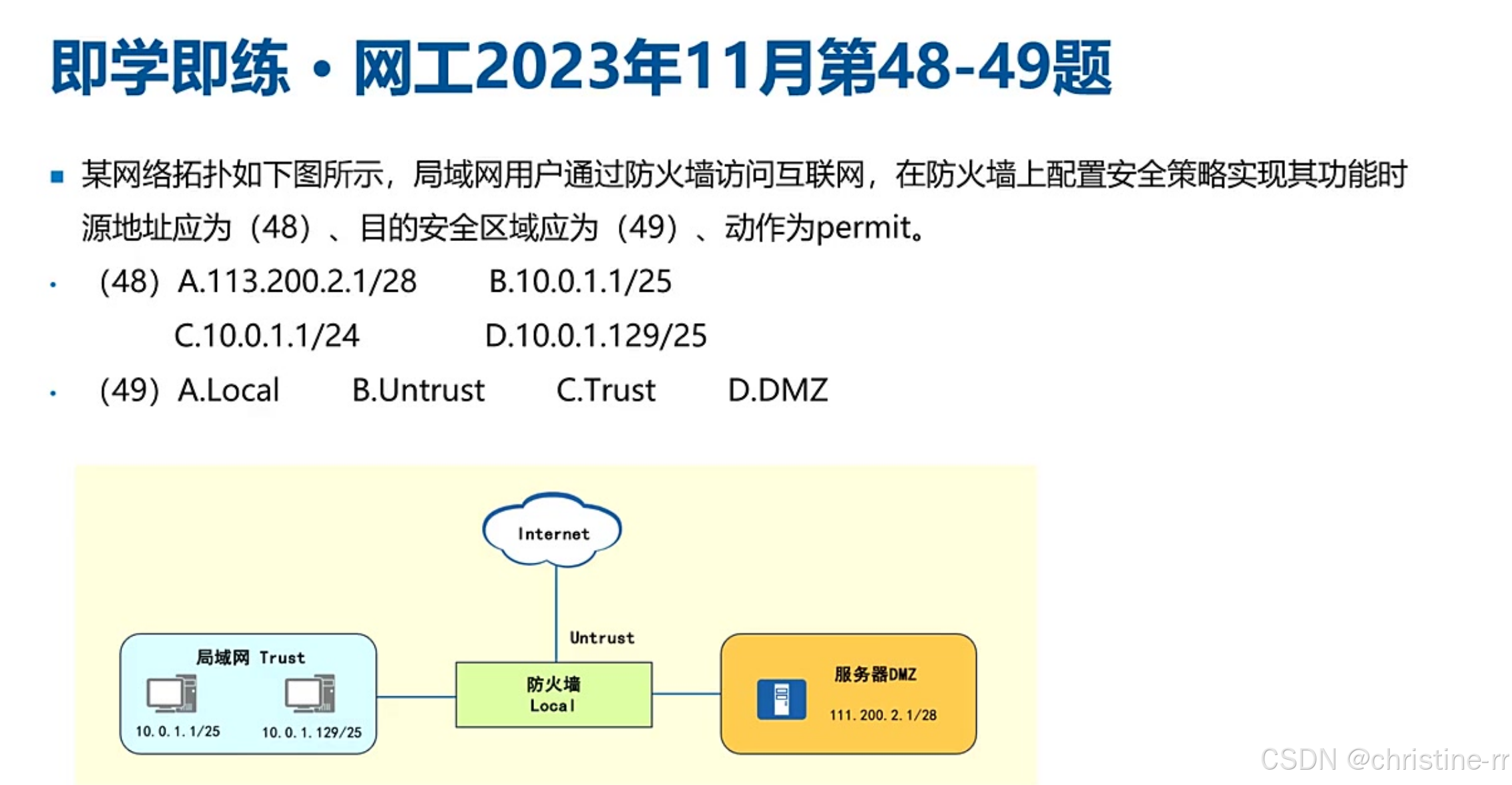

8）例题#防火墙安全策略配置

• 源地址选择：局域网用户通过防火墙访问互联网时，源地址应为局域网地址段。题目中两个/25子网合并后应为/24网段（10.0.1.0/24），虽然选项给出的是10.0.1.1/24，但防火墙配置时会自动转换为标准网络地址。
• 目的区域确认：访问互联网时目的安全区域应为Untrust区域，这是防火墙中对外部不可信网络的默认命名。
• 配置技巧：实际配置时输入非标准IP格式（如10.0.1.1/24）会被防火墙自动转换为标准格式（10.0.1.0/24），这是防火墙的智能转换功能。
• 答案：（48）C （49）B

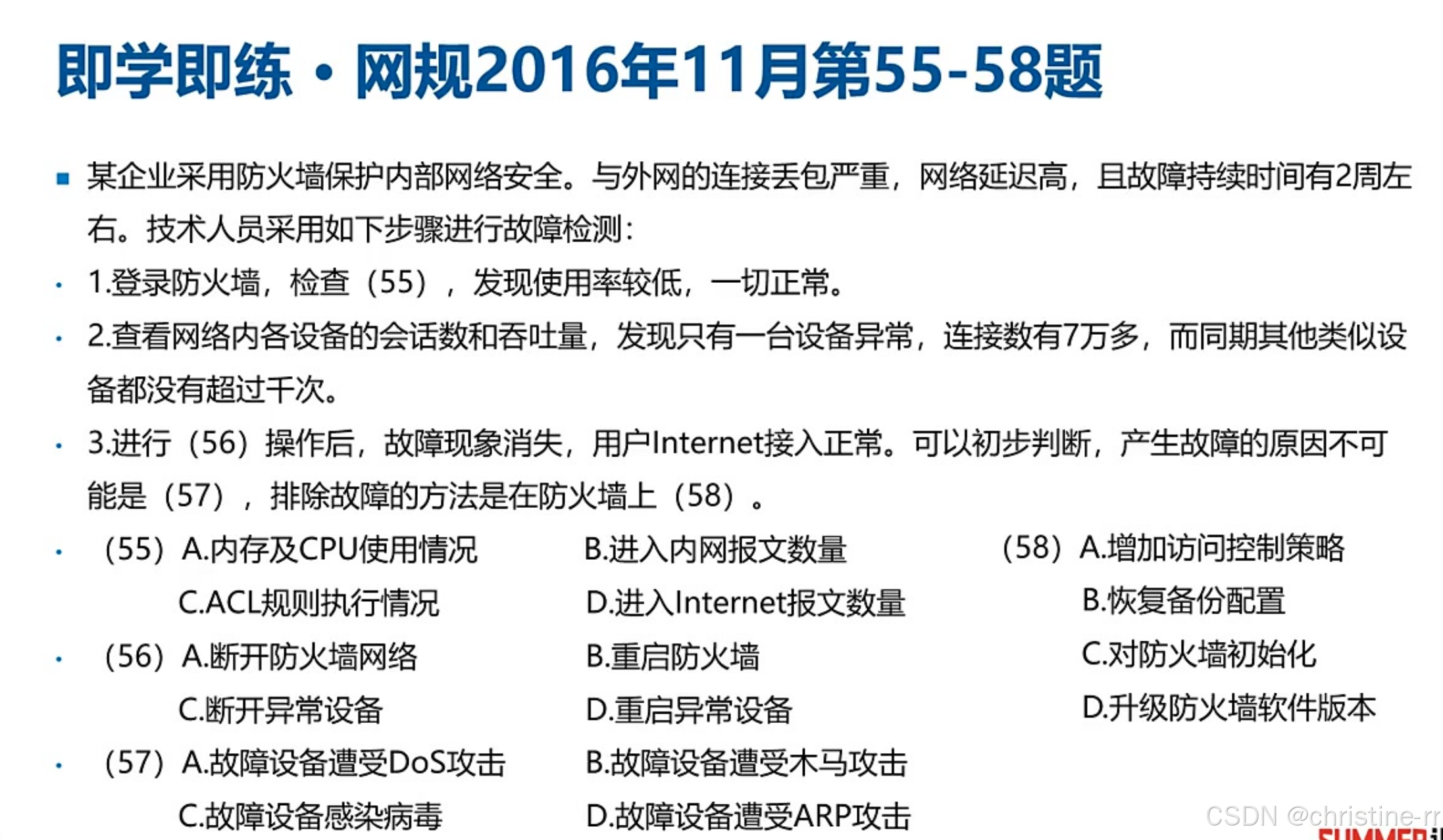

9）例题#防火墙故障检测

• 检测步骤：
  • 资源检查：首先检查防火墙CPU和内存使用率（选项A），确认基础资源是否正常
  • 会话分析：发现单台设备异常（7万+连接数），远超正常值（<1000次）
  • 处置措施：立即断开异常设备（选项C）是最有效的临时解决方案
• 攻击类型排除：
  • 非ARP攻击：TCP连接数异常与ARP攻击无关，因ARP属于网络层，不建立传输层连接
  • 可能攻击：DoS攻击、木马攻击、病毒感染都会导致TCP连接数暴增
• 长期解决方案：
  • 在防火墙上添加访问控制策略（选项A），如限制单设备最大连接数
  • 典型值可设置为500-1000个连接/设备
  • 这是防范资源耗尽型攻击的有效方法

• 标准处理流程：发现异常→资源检查→定位异常源→立即隔离→制定防护策略
• 技术要点：TCP连接数监控是诊断DDoS/病毒攻击的重要指标，正常设备不应超过1000个并发连接

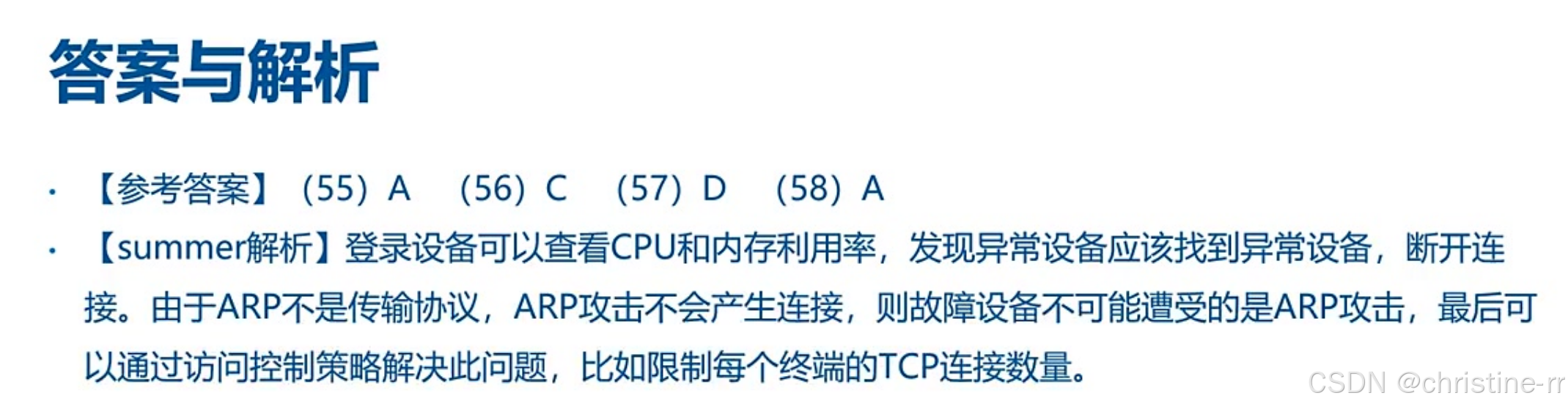

• 答案：（55）A （56）C （57）D （58）A

4.知识小结

二、入侵检测系统

如果想了解入侵检测系统snort和其在Ubuntu上的部署和使用，可以看我之前的文章：

Ubuntu22.04上Snort3的安装与基本配置 _snort3安装-CSDN博客

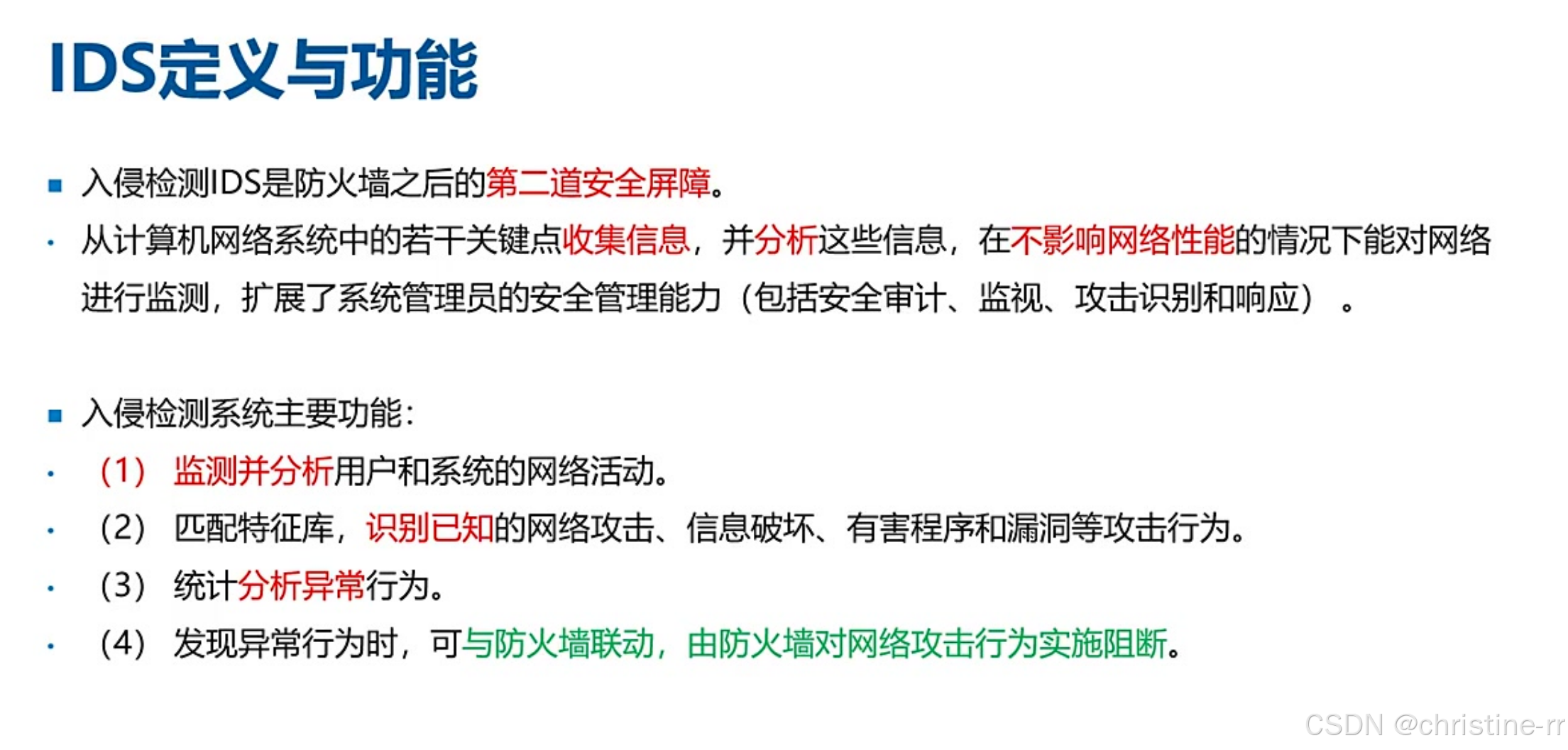

1. 入侵检测系统IDS的定义与功能

• 定位：防火墙之后的第二道安全屏障，类比小区巡逻人员（防火墙相当于门口保安）
• 工作原理：从网络关键节点收集信息并分析，不影响网络性能（旁挂部署）的情况下能对网络进行监测。
• 扩展能力：增强管理员的安全管理能力（包括安全审计、监控、攻击识别和响应能力）
• 核心功能：
  • 监测分析：监测并分析用户和系统的网络活动监控
  • 特征匹配：匹配特征库，识别已知网络的攻击、信息破坏、有害程序（依赖特征库）和漏洞等攻击行文。
  • 异常统计：统计分析异常行为模式
  • 联动响应：发现异常时，与防火墙联动，由防火墙对网络攻击新闻进行阻断实施（自身仅检测不阻断）

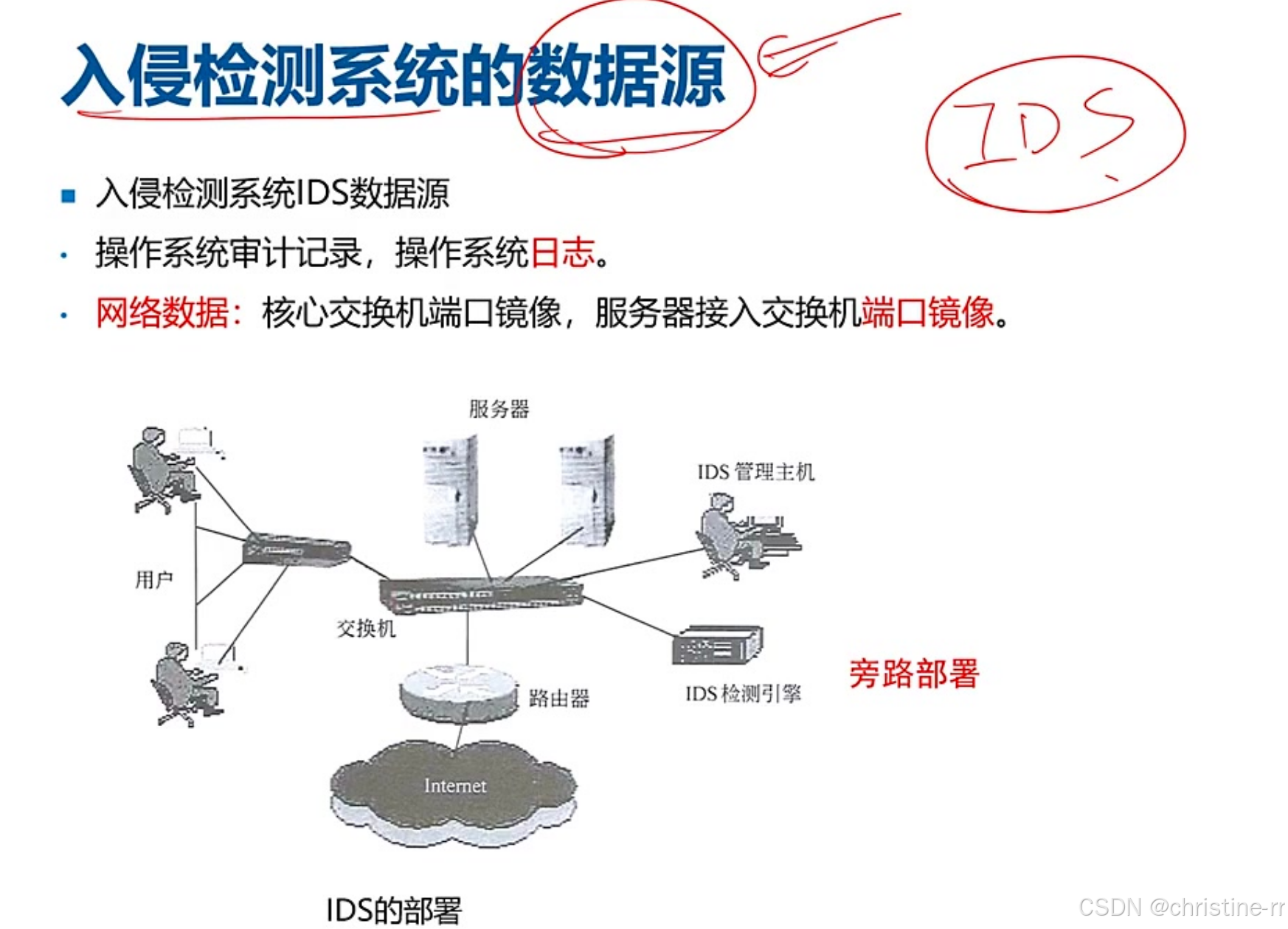

2. 入侵检测系统的数据源

• 日志数据：
  • 操作系统审计记录/日志（PC、服务器、交换机等）
• 网络数据：
  • 核心交换机端口镜像（复制关键流量，由IDS进行分析）
  • 服务器接入交换机端口镜像

部署特点：

• 旁路部署不影响网络性能（检测复制流量）
• 镜像流量包含入方向(inbound)/出方向(outbound)/双向(both)

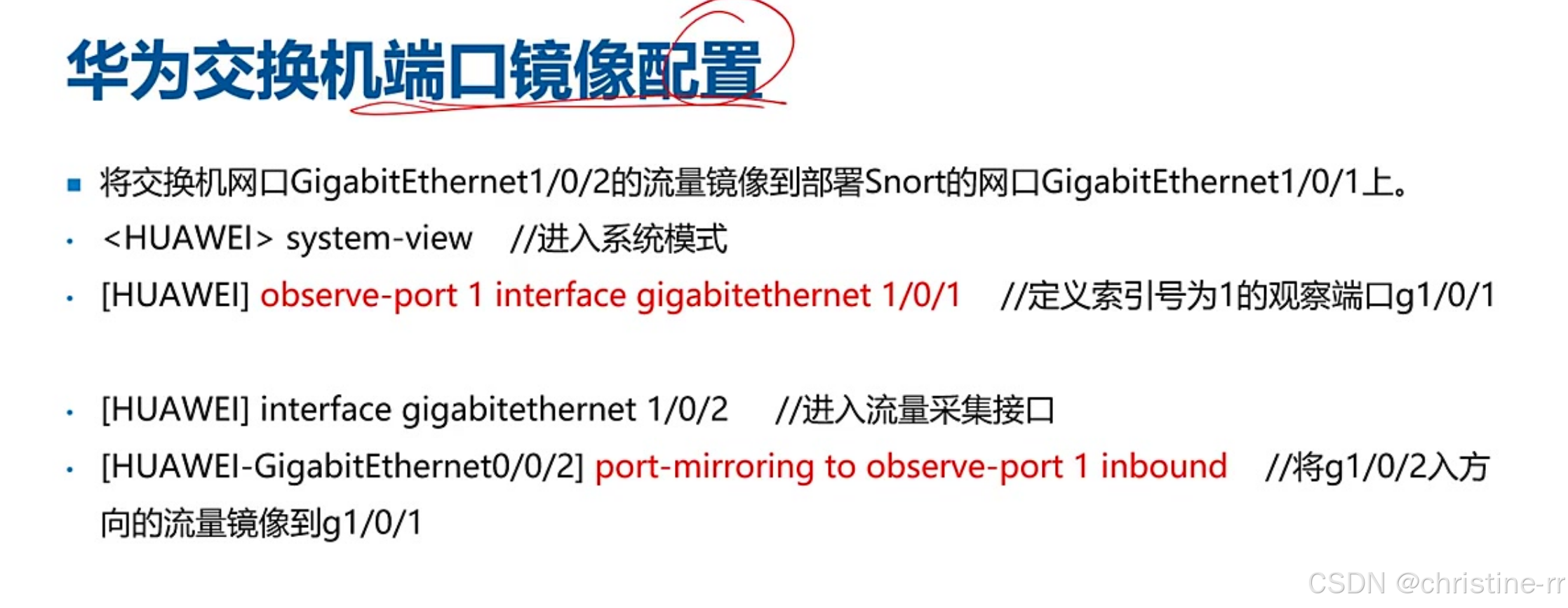

3. 华为交换机端口镜像配置

• 配置流程：
  • 进入系统模式：system-view
  • 定义索引号为1的观察端口g1/0/1：observe-port 1 interface gigabitethernet1/0/1
  • 进入流量采集接口：interface gigabitethernet1/0/2
  • 配置镜像规则，将g1/0/2入方向的流量镜像到g1/0/1：port-mirroring to observe-port 1 inbound
• 关键参数：
  • 观察端口索引号（逻辑接口标识）
  • 流量方向选择（inbound/outbound/both）

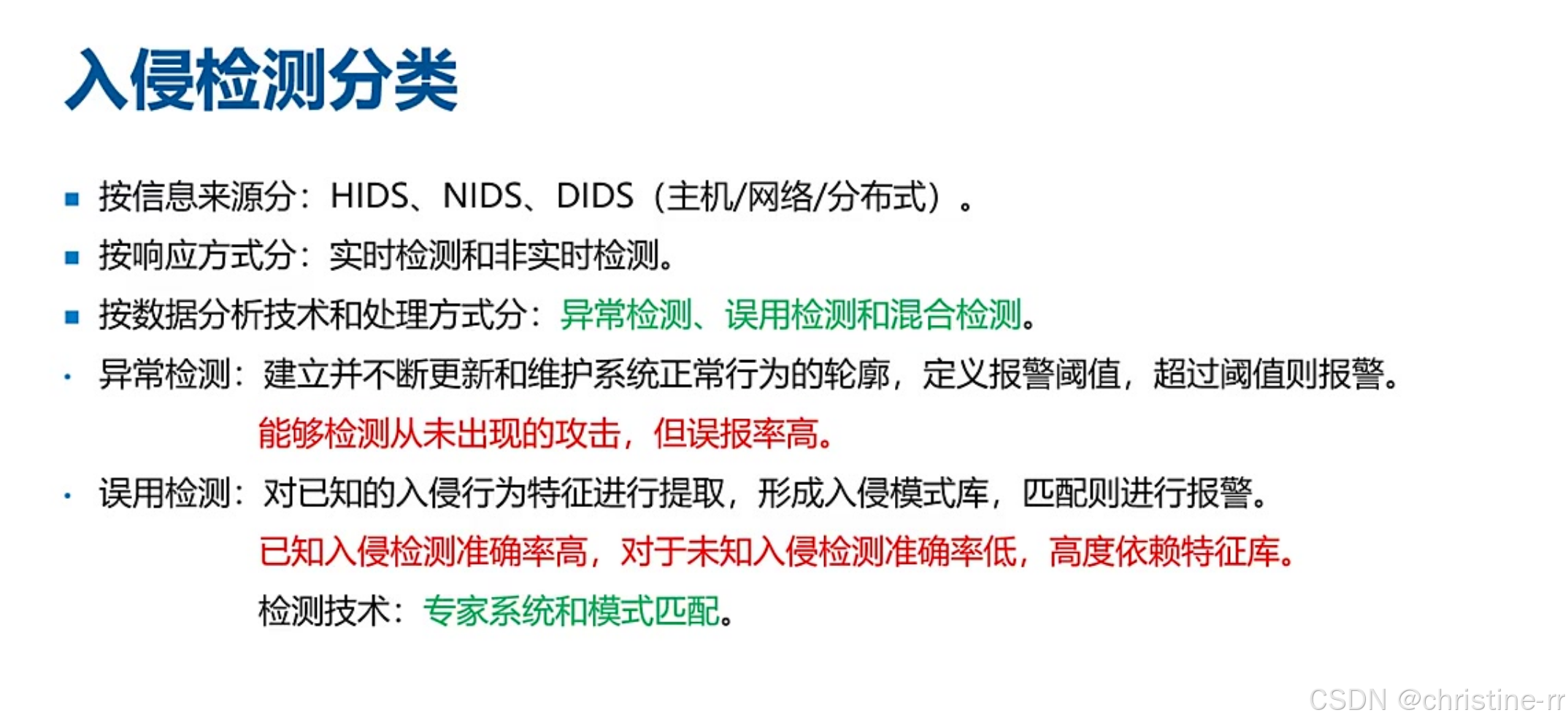

4. 入侵检测分类

• 按数据来源分：
  • HIDS：主机型（检测终端/服务器行为）
  • NIDS：网络型（检测交换机镜像流量）
  • DIDS：分布式（多节点采集集中分析）
• 按响应方式分：
  • 实时检测（即时分析）
  • 非实时检测（延迟分析）
• 按检测技术分：
  • 异常检测：
    • 建立正常行为轮廓（如每日7点起床）
    • 超过阈值报警（检测未知攻击但误报率高）
    • 误报率高，漏报率低
    • 检测技术：统计分析技术
  • 误用检测/特征检测：
    • 匹配特征库（如杀毒软件原理）
    • 已知攻击准确率高，依赖特征库更新
    • 误报率低，漏报率高
    • 检测技术：专家系统/模式匹配
  • 混合检测：结合两种技术优势

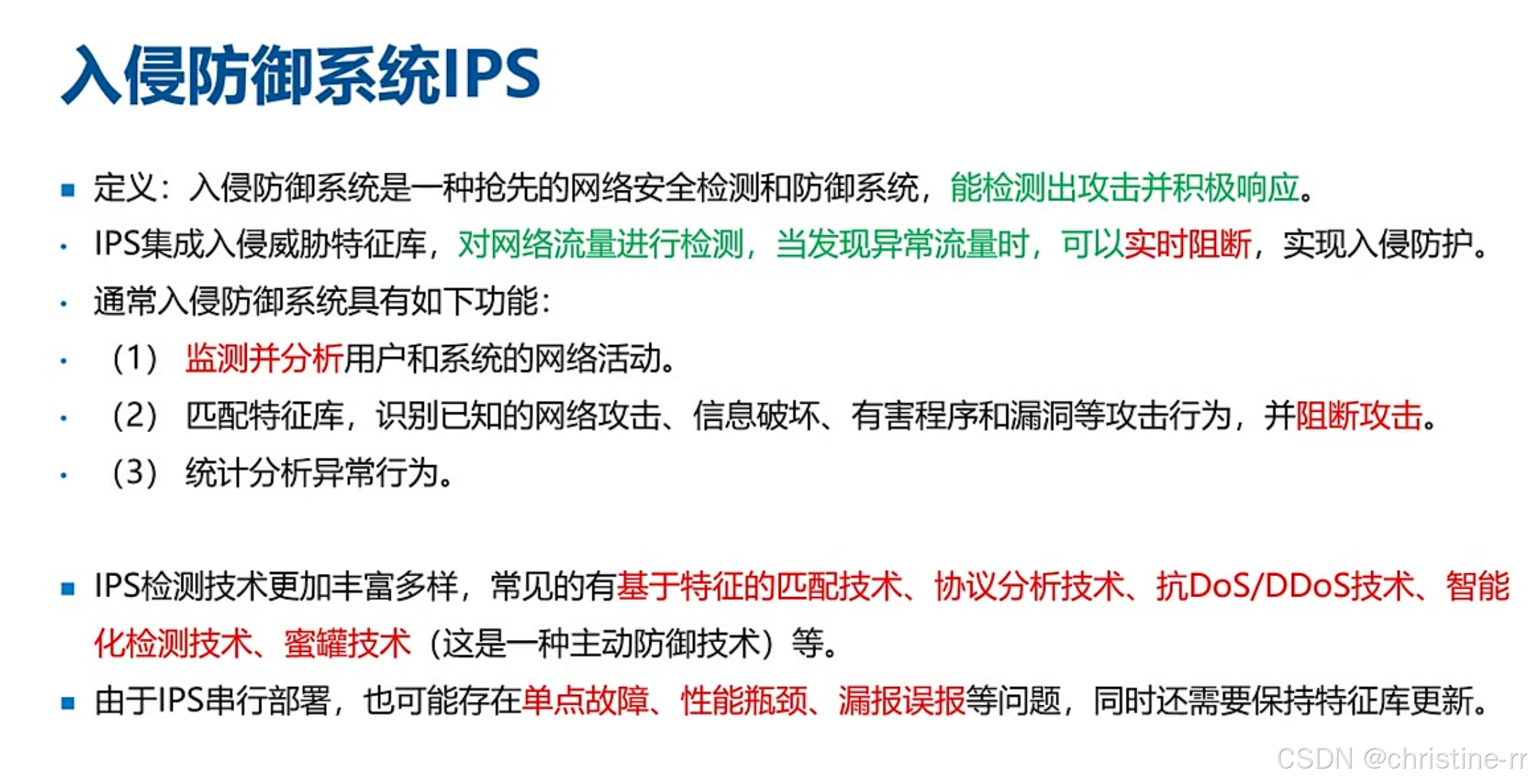

三、入侵防御系统

1. 基本概念

• 定义：入侵防御系统是一种抢先的网络安全检测和防御系统，能检测出攻击并积极响应。
• 特点：
  • 集成入侵威胁特征库
  • 对网络流量进行检测，发现异常流量时，实时阻断
• 抢先防御特性: 是一种能主动检测并实时阻断攻击的网络安全系统，相比IDS具备响应能力
• 核心功能:
  • 监测并分析用户和系统的网络活动
  • 通过特征库匹配，识别已知攻击（包括网络攻击、信息破坏、有害程序和漏洞等工攻击行为）并阻断攻击
  • 统计分析异常行为
• 技术实现:
  • 基于特征的匹配技术
  • 协议分析技术
  • 抗DoS/DDoS技术
  • 智能化检测技术
  • 蜜罐技术（主动防御技术，通过设置陷阱捕获攻击者）

2. 系统特点

• 部署方式: 串行部署（直接影响网络流量路径）
• 主要优势: 实时阻断能力是区别于IDS的核心特征
• 现存问题:
  • 单点故障风险
  • 可能产生性能瓶颈
  • 存在漏报/误报现象
  • 依赖持续更新的特征库（旧特征库会导致检测失效）

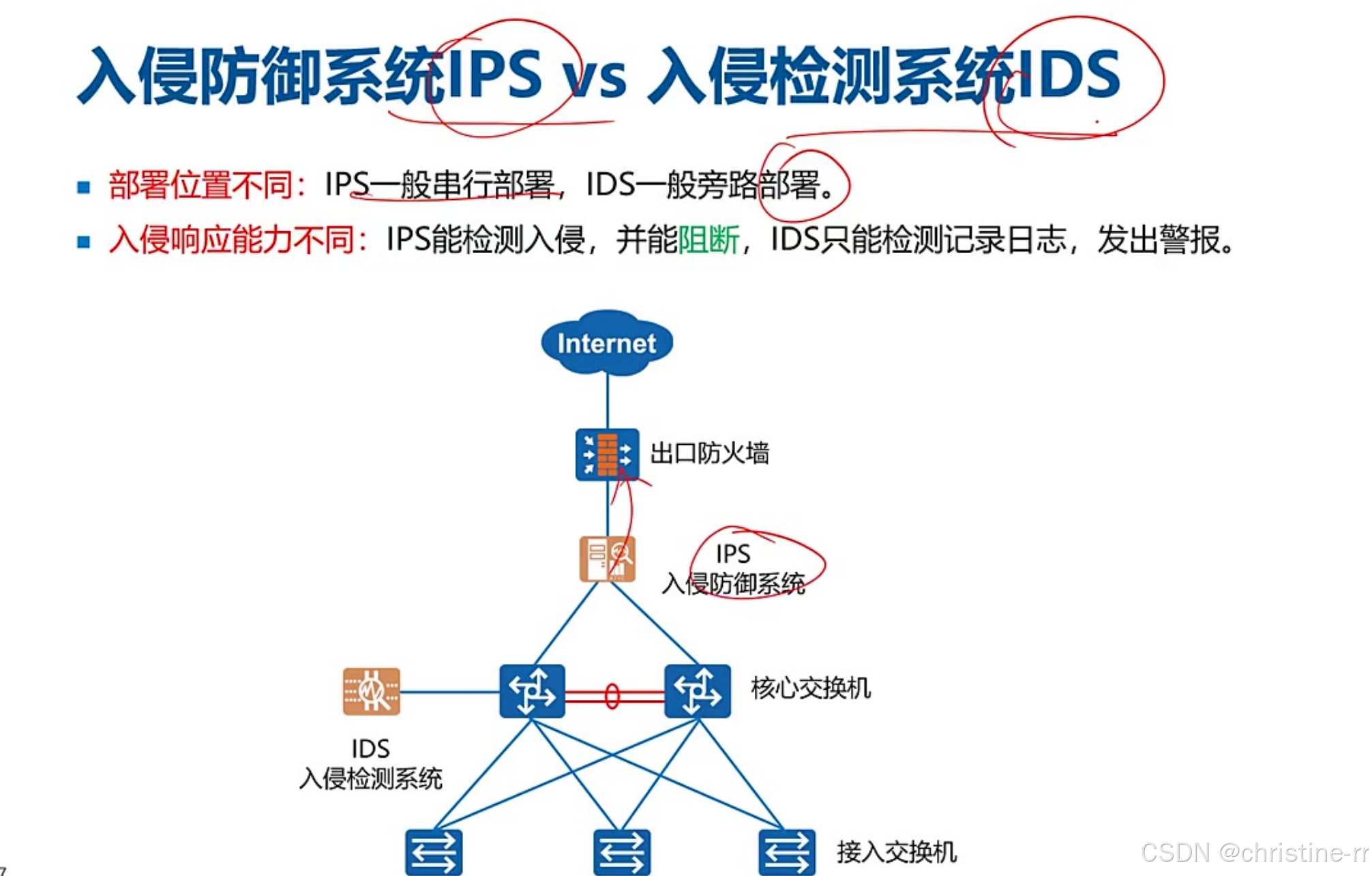

四、入侵防御系统与入侵检测系统对比

1. 核心差异

• 部署位置:
  • IPS：串行部署（直接接入网络流量路径）
  • IDS：旁路部署（通过流量镜像检测）
• 响应能力:
  • IPS：具备检测+阻断双重功能
  • IDS：仅能检测记录日志和发出警报，阻断需联动其他设备

2. 考试重点

• 简答题要点: 部署方式和响应能力差异是高频考点
• 记忆技巧: "串行阻断"（IPS）vs "旁路报警"（IDS）的对比口诀
• 典型场景:
  • Internet出口：防火墙+IPS组合
  • 核心交换机：部署IDS进行监控
  • 接入层：保持基础防护

3.应用案例

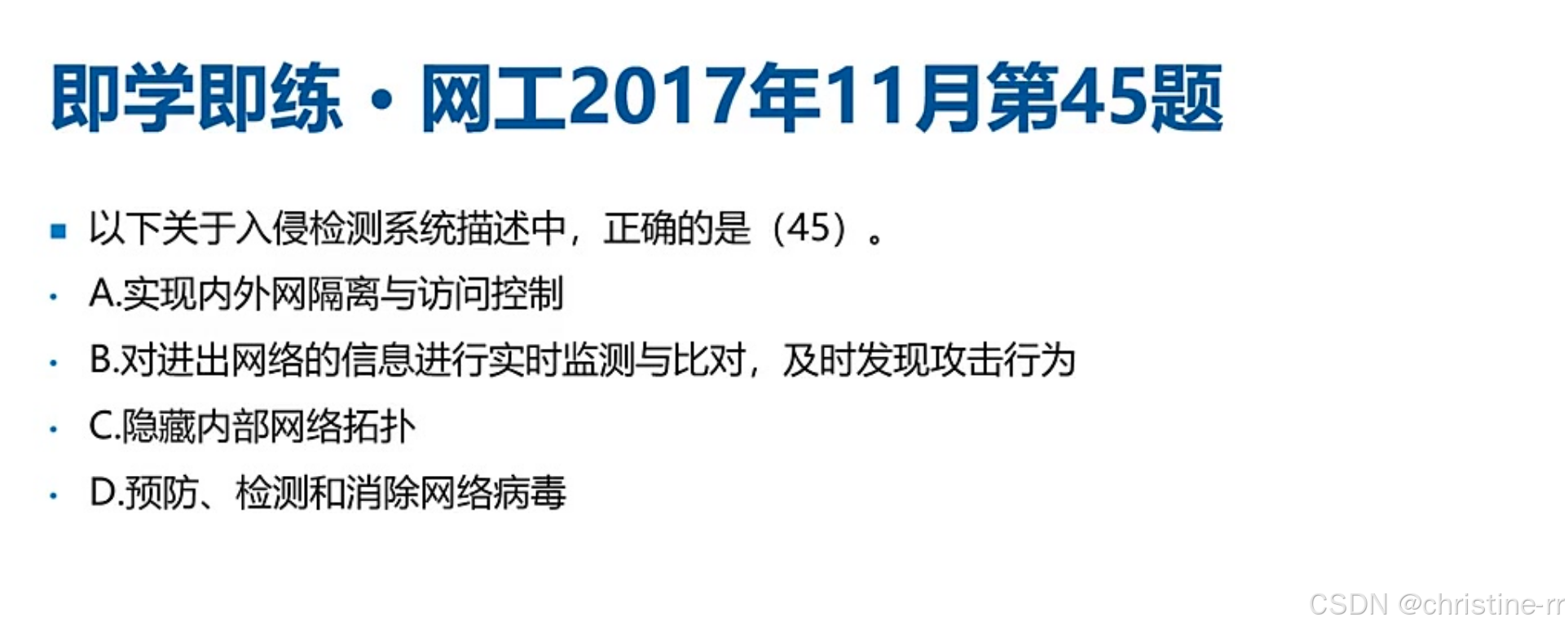

1）例题:入侵检测系统作用

• 选项分析：
  • A项：实现内外网隔离与访问控制是防火墙的功能，不是入侵检测系统(IDS)的作用
  • B项：正确描述了IDS的核心功能——实时监测网络流量并与攻击特征库比对，发现攻击行为
  • C项：隐藏内部网络拓扑是NAT(网络地址转换)的功能，通常由出口防火墙实现
  • D项：IDS可以检测攻击行为但无法消除病毒，阻断和消除需要依赖其他安全设备
• 核心区别：
  • IDS与防火墙：IDS仅检测不阻断，防火墙实现访问控制
  • IDS与IPS：IPS(入侵防御系统)具备阻断能力，而IDS只能报警
• 正确答案：B

2） 例题:入侵检测技术

• 技术分类：
  • 专家系统：基于规则库的检测方法
  • 模型检测：建立正常行为模型进行异常检测
  • 简单匹配：特征字符串匹配技术
• 排除项：
  • 漏洞扫描是独立的安全评估手段，不属于入侵检测技术范畴
  • 漏洞扫描设备通常单独部署，用于主动发现系统弱点
• 记忆要点：
  • 入侵检测三大核心技术：专家系统、模型检测、模式匹配
  • 漏洞管理流程：扫描→发现问题→修复，属于安全管理层面
• 正确答案：D

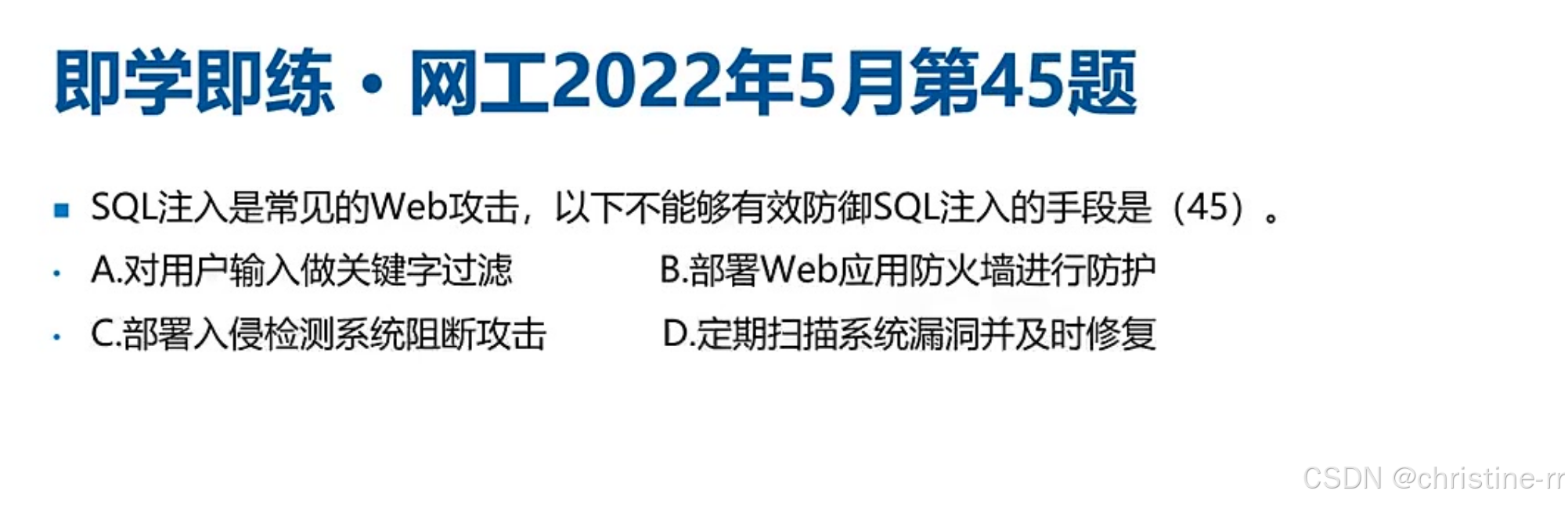

3）例题:SQL注入防御手段

• 有效防御措施：
  • 输入过滤：对用户提交的特殊字符和SQL关键字进行过滤
  • WAF防护：Web应用防火墙可识别和拦截注入攻击
  • 漏洞修复：定期扫描并修补系统漏洞是管理层面的有效手段
• 无效措施：
  • IDS无法阻断攻击，题目中"阻断"描述错误
  • IPS可替代IDS实现防御，但题目明确指定是IDS
• 考试应用：
  • 案例题常要求写出2-3点防御措施，需熟记有效方法
  • 标准答案组合：输入过滤+WAF+漏洞管理(对应选项ABD)
• 正确答案：C

4.知识小结
