【0x0007】HCI_LE_Read_Advertising_Channel_Tx_Power命令全面解析

HCI_LE_Read_Advertising_Channel_Tx_Power 是一个低功耗蓝牙（BLE）主机控制器接口（HCI）命令，用于读取当前广播通道的传输功率等级。这个命令对于理解和调整设备的广播性能非常重要，因为它直接影响到广播信号的强度和覆盖范围。

一、命令概述

HCI_LE_Read_Advertising_Physical_Channel_Tx_Power命令用于读取低功耗蓝牙（BLE）设备在广播物理信道上发送数据包时所使用的发射功率等级。这对于理解设备的广播性能、调整广播策略以优化覆盖范围或电池寿命等方面具有重要意义。

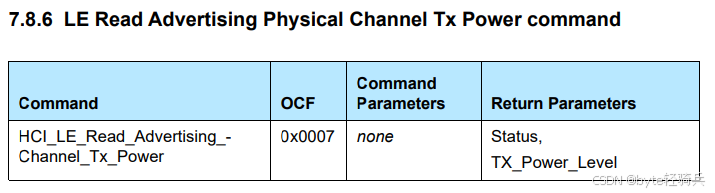

BLUETOOTH CORE SPECIFICATION Version 5.4 | Vol 4, Part E page 2354

• OCF：0x0007
• 命令参数：这个命令没有参数。
• 返回参数：蓝牙设备通常会返回一个状态码（Status）以及广播物理信道的发射功率等级（Tx_Power_Level）。状态码用于指示命令是否成功执行，而发射功率等级则提供了广播物理信道上数据包发送时的实际功率信息。

发射功率等级的单位通常为dBm，是一个表示功率相对于1毫瓦的分贝值。

当蓝牙设备在广播模式时，它会通过广播通道发送广播数据包。这些数据包包含了设备的信息，使得其他设备可以发现并连接到它。HCI_LE_Read_Advertising_Channel_Tx_Power 命令允许主机（通常是运行蓝牙协议栈的计算机或智能手机）查询当前广播通道的传输功率等级。

二、命令格式

2.1. HCI_LE_Read_Advertising_Channel_Tx_Power 命令一般格式

HCI_LE_Read_Advertising_Channel_Tx_Power 命令的一般格式遵循HCI指令的通用结构，具体如下：

• OGF（Opcode Group Field）：操作码组字段，对于BLE相关的命令，该字段通常设置为0x08。
• OCF（Opcode Command Field）：操作码命令字段，对于读取广播通道传输功率的命令，该字段设置为0x0007（或根据具体实现可能有所不同）。
• 参数：该命令通常没有参数，即参数长度为0。

2.2. 示例格式

以下是一个HCI_LE_Read_Advertising_Channel_Tx_Power命令的示例格式，以及可能的响应格式：

2.2.1. 命令示例

• OGF：0x08
• OCF：0x0007
• 参数：无（即参数长度为0）

在实际发送时，该命令可能以字节流的形式表示，例如（以十六进制表示）：

01 08 0007 00

这里，01表示这是一个命令分组（Command Packet），08是OGF字段，0007是OCF字段，00表示参数长度为0。

2.2.2. 响应示例

当蓝牙设备接收到该命令并成功执行后，它会返回一个响应。响应的格式通常包括状态码和传输功率等级。以下是一个可能的响应示例：

• 状态码（Status）：表示命令执行的结果。0x00 表示成功，其他值表示错误。
• 传输功率等级（Advertising_Channel_Tx_Power_Level）：这是一个8位无符号整数，表示广播通道的传输功率等级（单位：dBm）。例如，0x0C（表示12 dBm，这是一个示例值，实际值可能因设备而异）

在实际接收时，该响应可能以字节流的形式表示，例如（以十六进制表示）：

04 0E 00 07 20 00 0C

这里，04表示这是一个事件分组（Event Packet），0E是事件代码（对于HCI_Command_Complete事件，该值可能因实现而异），00 07是操作码（与发送的命令相匹配），20是参数总长度（对于此响应，它可能包括状态码和传输功率等级等参数），00是状态码（表示成功），0C是传输功率等级（12 dBm）。

注意：上述示例中的字节流表示和具体值可能因蓝牙设备的实现和版本而有所不同。在实际应用中，应参考设备的具体文档和蓝牙核心规范来确保正确理解和处理HCI指令和响应。

三、返回参数说明

HCI_LE_Read_Advertising_Channel_Tx_Power 命令的返回参数通常包括状态码和传输功率等级。

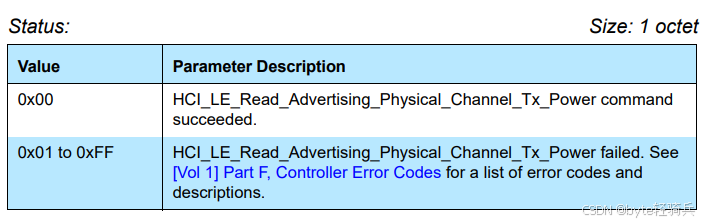

3.1. 状态码（Status）

Status是一个关键字段，用于指示命令是否成功执行。可能的值包括0x00（表示成功）和其他非零值（表示失败）。

• Size: 1 octet：
  • 指出Status字段的大小，即1个字节。
  • 有助于解析响应数据时确定Status字段的边界。
• 值：
  • 0x00表示命令成功执行，广播物理信道的发射功率等级将被正确读取。
  • 0x01 to 0xFF表示命令执行失败，错误码可以参考蓝牙核心规范或设备的具体文档进行解释。蓝牙Controller错误代码全面概览-CSDN博客

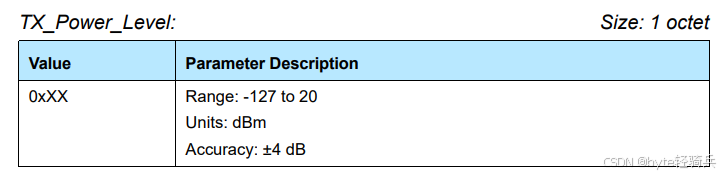

3.2. 传输功率等级（Advertising_Channel_Tx_Power_Level）

Advertising_Channel_Tx_Power_Level参数用于提供广播物理信道上数据包发送时的实际功率信息。它对于确定通信范围、信号质量和电池寿命等至关重要。

• 范围：-127到20
  • 表示发射功率等级可以在-127dBm到20dBm之间变化。负值表示相对于1毫瓦（mW）的功率衰减，而正值则表示相对于1mW的功率增益。
• 单位：dBm
  • dBm是一个表示功率相对于1毫瓦的分贝值。它是无线通信中常用的功率单位，因为它可以方便地表示非常小的功率变化。
• 精度：±4dB
  • 表示发射功率等级的测量或设置可能存在±4dB的误差。精度是评估参数值准确性的重要指标，它可以帮助用户了解实际值与期望值之间的差异。

四、命令执行流程

HCI_LE_Read_Advertising_Channel_Tx_Power命令的执行流程主要涉及低功耗蓝牙（BLE）设备中的主机控制器接口（HCI）层。以下是该命令执行流程的详细步骤。

4.1. 命令准备

• 主机（Host）需要向控制器（Controller）发送HCI_LE_Read_Advertising_Channel_Tx_Power命令以查询广播信道的发射功率等级。
• 在准备命令时，主机需要设置正确的操作码（OpCode），该操作码在蓝牙核心规范中定义，用于标识此特定命令。

4.2. 发送命令

• 主机通过HCI接口将准备好的命令发送给控制器。
• 命令数据包通常包括操作码、参数长度和参数实体等部分。对于HCI_LE_Read_Advertising_Channel_Tx_Power命令，参数可能包括指定的连接句柄（如果适用）或广播句柄（如果命令是针对特定广播集的）。但在某些情况下，该命令可能不需要任何参数。

4.3. 控制器处理

• 控制器接收到命令后，会解析命令数据包并识别出是HCI_LE_Read_Advertising_Channel_Tx_Power命令。
• 控制器然后根据命令的要求执行相应的操作，即读取广播信道的发射功率等级。
• 在读取过程中，控制器可能会访问其内部的发射功率设置或测量值，并准备将这些信息作为命令的响应返回给主机。

4.4. 返回响应

• 控制器将读取到的发射功率等级信息封装在HCI事件数据包中，并通过HCI接口返回给主机。
• 响应数据包通常包括状态码、参数长度和参数实体等部分。状态码用于指示命令是否成功执行，而参数实体则包含读取到的发射功率等级信息。

4.5. 主机处理响应

• 主机接收到响应后，会解析数据包并检查状态码以确定命令是否成功执行。
• 如果命令成功执行，主机将提取出发射功率等级信息，并根据需要进行进一步的处理或显示。
• 如果命令执行失败，主机将根据状态码和蓝牙核心规范中的错误处理流程进行错误处理。

4.6. 代码示例

以下是一个简化的代码示例，用于展示如何在一个BLE设备的主机端发送HCI_LE_Read_Advertising_Channel_Tx_Power命令，并处理控制器的响应。

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>

// 假设这些宏和类型定义是由蓝牙协议栈提供的
#define HCI_COMMAND_PKT 0x01
#define HCI_EVENT_PKT 0x04
#define HCI_LE_READ_ADVERTISING_CHANNEL_TX_POWER_OP_CODE 0xXXXX // 需要替换为实际的操作码

// 假设的HCI发送和接收函数原型
bool hci_send_command(uint8_t *data, uint16_t length);
bool hci_receive_event(uint8_t *event, uint16_t *length);

// 发射功率等级读取响应的结构体
typedef struct {
    uint8_t status;
    uint8_t tx_power_level;
} AdvertisingChannelTxPowerResponse;

// 发送HCI_LE_Read_Advertising_Channel_Tx_Power命令的函数
bool send_read_advertising_channel_tx_power_command() {
    // 准备命令数据包
    uint8_t command[] = {
        HCI_COMMAND_PKT,                          // 数据包类型
        0x02,                                     // 数据包长度（包括操作码和参数长度）
        HCI_LE_READ_ADVERTISING_CHANNEL_TX_POWER_OP_CODE, // 操作码
        // 可能需要添加参数，但根据规范，此命令可能不需要参数
    };

    // 发送命令
    if (!hci_send_command(command, sizeof(command))) {
        printf("Failed to send HCI_LE_Read_Advertising_Channel_Tx_Power command.\n");
        return false;
    }

    return true;
}

// 处理HCI_LE_Read_Advertising_Channel_Tx_Power响应的函数
bool handle_advertising_channel_tx_power_response(uint8_t *event, uint16_t length) {
    if (length < sizeof(AdvertisingChannelTxPowerResponse)) {
        printf("Invalid response length for HCI_LE_Read_Advertising_Channel_Tx_Power.\n");
        return false;
    }

    AdvertisingChannelTxPowerResponse *response = (AdvertisingChannelTxPowerResponse *)event;

    if (response->status != 0x00) {
        printf("HCI_LE_Read_Advertising_Channel_Tx_Power command failed with status 0x%02X.\n", response->status);
        return false;
    }

    printf("Advertising Channel Tx Power Level: %ddBm\n", response->tx_power_level);
    return true;
}

int main() {
    // 发送读取广播信道发射功率等级的命令
    if (!send_read_advertising_channel_tx_power_command()) {
        return -1;
    }

    // 准备接收响应
    uint8_t event_buffer[256]; // 假设足够大以容纳任何HCI事件
    uint16_t event_length = 0;

    // 等待并处理响应（在实际应用中，这通常是在一个事件循环中完成的）
    if (hci_receive_event(event_buffer, &event_length)) {
        if (event_buffer[1] == HCI_EVENT_PKT && event_buffer[2] == 0xXX) { // 需要替换为实际的事件代码
            // 处理HCI_LE_Read_Advertising_Channel_Tx_Power响应
            if (!handle_advertising_channel_tx_power_response(event_buffer, event_length)) {
                return -1;
            }
        } else {
            printf("Received unexpected HCI event.\n");
        }
    } else {
        printf("Failed to receive HCI event.\n");
        return -1;
    }

    return 0;
}

请注意，此示例省略了与特定硬件接口和蓝牙协议栈集成的细节，因为这些细节会因平台和蓝牙协议栈的不同而有所变化。

注意事项：

• 操作码：HCI_LE_READ_ADVERTISING_CHANNEL_TX_POWER_OP_CODE需要替换为实际的操作码。在对应版本的蓝牙核心规范中查找正确的操作码。
• 事件代码：在接收响应时，需要检查事件代码以确保它是预期的HCI_LE_Read_Advertising_Channel_Tx_Power响应事件。同样，这需要在蓝牙核心规范中查找正确的事件代码。
• HCI发送和接收函数：hci_send_command和hci_receive_event是假设的函数，用于与蓝牙硬件接口通信。在实际应用中，这些函数将由蓝牙协议栈或特定硬件驱动程序提供。
• 错误处理：示例中的错误处理是基本的，并且可能需要根据实际应用的需求进行扩展。
• 内存管理：在实际应用中，需要仔细管理内存，特别是当处理动态分配的数据结构时。
• 同步和并发：如果蓝牙协议栈支持并发操作，则可能需要考虑同步和并发问题，以确保命令和响应的正确匹配。
• 平台特定代码：此示例是跨平台的，但实际应用可能需要包含特定于平台的代码，以与特定的蓝牙硬件和操作系统接口。

五、应用场景

HCI_LE_Read_Advertising_Channel_Tx_Power命令在BLE设备中有特定的使用场景。以下是该命令的主要使用场景归纳。

5.1. 设备配置与校准

• 初始化与配置：在BLE设备启动或配置阶段，使用此命令可以查询设备的广播信道发射功率等级，确保设备按照预期的通信范围和性能标准进行工作。
• 动态调整：对于支持动态调整发射功率的设备，此命令可以获取当前的发射功率设置，以便根据环境条件或通信需求进行必要的调整。

5.2. 设备测试与验证

• 生产测试：在BLE设备的生产过程中，制造商会利用此命令验证设备的发射功率是否符合设计要求，确保产品质量。
• 合规性测试：为了确保BLE设备符合蓝牙标准的发射功率要求，测试机构会使用此命令进行测试和验证，以确保设备符合相关法规和标准。

5.3. 网络规划与优化

• 网络布局：在BLE网络规划阶段，了解每个设备的发射功率有助于确定设备的布局和覆盖范围，从而优化网络性能，确保通信的稳定性和可靠性。
• 干扰管理：通过查询发射功率，可以评估BLE设备之间的潜在干扰，并采取相应的措施来减少干扰，提高通信的稳定性和效率。

5.4. 应用程序需求

• 距离估算：在某些BLE应用程序中，利用发射功率和接收信号强度（RSSI）可以估算设备之间的距离，提高距离估算的准确性，从而为用户提供更精准的位置服务。
• 功耗管理：通过了解发射功率，应用程序可以更有效地管理设备的功耗，例如在不需要远距离通信时降低发射功率以节省能源，延长设备的使用时间。
• 性能调优：了解设备的广播功率可以帮助开发者调整设备的广播策略，以优化覆盖范围、电池寿命等性能指标，提升用户体验。

5.5. 其他应用场景

• 合规性检查：在某些应用场景下，蓝牙设备的传输功率可能受到法规限制。使用此命令可以帮助验证设备是否符合这些限制，确保设备的合法性和合规性。
• 设备诊断：如果设备广播性能不佳，检查广播通道的传输功率是一个很好的起点，可以帮助开发者快速定位问题所在，并进行相应的修复和优化。

六、注意事项

在使用HCI_LE_Read_Advertising_Channel_Tx_Power命令时，需要注意以下几个方面。

6.1. 设备差异与限制

• 设备差异：传输功率等级可能因设备而异，不同设备的硬件特性、固件设置和当前操作环境都可能影响发射功率。
• 硬件限制：发射功率可能受到硬件本身的限制，无法无限制地提高。
• 动态调整：设备的传输功率可能会根据环境条件或通信需求动态调整，以优化性能或满足法规要求。

6.2. 系统设计与性能

• 性能权衡：在设计和使用无线通信系统时，需要仔细考虑发射功率等级的设置。过高的功率可能导致信号干扰和电池寿命缩短，而过低的功率则可能限制通信范围和信号质量。
• 测量与校准：发射功率等级的测量和校准对于确保系统性能至关重要。应使用精确的测试设备和方法进行测量，并根据需要进行校准。

6.3. 法规与标准

• 法规限制：在某些情况下，发射功率等级可能受到法规限制。在设计和部署无线通信系统时，应确保遵守当地的法规和标准。
• 合规性：使用HCI_LE_Read_Advertising_Channel_Tx_Power命令可以帮助验证设备是否符合相关法规和标准的要求。

6.4. 命令执行与状态

• 设备状态：在执行HCI_LE_Read_Advertising_Channel_Tx_Power命令时，应确保BLE设备已经初始化并处于广播状态。
• 连接状态：设备应已经与控制器建立了连接，以确保命令能够正确执行并返回结果。

6.5. 返回参数处理

• 参数格式：返回参数的具体格式和取值范围可能因蓝牙设备的实现和版本而有所不同。应参考设备的具体文档和蓝牙核心规范来确保正确理解和处理HCI指令的返回参数。
• 结果解读：在解读和使用发射功率等级信息时，应考虑硬件限制、固件设置、环境条件以及测量方法的准确性等多种因素对结果的影响。

使用HCI_LE_Read_Advertising_Channel_Tx_Power命令时，需要关注设备差异与限制、系统设计与性能、法规与标准、命令执行与状态以及返回参数处理等方面的问题，以确保命令能够正确执行并返回准确的结果。

七、总结

HCI_LE_Read_Advertising_Channel_Tx_Power命令在BLE设备的调试和优化过程中扮演着至关重要的角色。这一命令允许开发者查询设备的广播信道发射功率，从而深入了解设备的通信性能和行为特性。

通过获取广播功率的信息，开发者可以对设备进行更精确的调整和优化。例如，可以根据环境条件或通信需求动态调整发射功率，以优化覆盖范围、电池寿命和通信稳定性。此外，了解设备的广播功率还有助于开发者更好地规划BLE网络，确定设备的布局和覆盖范围，从而提升整体网络性能。

值得注意的是，发射功率等级的测量和校准对于确保系统性能至关重要。开发者应使用精确的测试设备和方法进行测量，并根据需要进行校准，以确保结果的准确性。同时，还需要考虑硬件限制、固件设置以及环境条件等多种因素对发射功率的影响。

总之，HCI_LE_Read_Advertising_Channel_Tx_Power命令为开发者提供了宝贵的工具，使我们能够更好地理解和优化BLE设备的性能。通过充分利用这一命令，开发者可以设计出更高效、更可靠的BLE通信系统，满足各种应用场景的需求。
