解决方案 | 9个中心模块构建的高速公路机电运维管理平台功能设计，长文建议收藏再看

系统能够实现高速公路中所有机电设施信息的整合，对所有机电设备进行详细的管理，包括设备采购、维修、养护、报废、在线检测等各个阶段。可以对设备信息进行实时查看、多维度故障统计、故障预测分析等操作。

一般此类系统评估大多基于物联网技术实现机电设备故障的在线自动检测，并相应地生成报修工单上报到平台中，平台根据预设的流程对工单进行相应地处理，从而实现故障设备的智能化运维。

所以需要充分利用互联网+机电运维手段，规范设备监测和机电运维作业流程，实现机电运维工程项目一体化管理，提升机电运维管理水平，提升机电运维技术科学分析水平，支撑开展机电运维技术、维护技能的培训工作，实现日常巡查维护管理、设备资产管理、抢修管理等功能。

同时规范机电设备监测、机电运维作业、机电运维流程等规范体系，形成一套机电设备监测和运维的科学决策机制、规范化管理标准。。

01 监测中心模块

1.1 GIS地图

基于GIS地图，将设备状态、运维状态、各类统计分析等进行不同图层展现，通过图层切换实现基于GIS地图的监测。功能包括：

• 设备故障总数，故障位置散点图的地图展示；
• 运维工单总数的地图展示；

1.2 统计分析

对日常运营管理各种的各类数据统计分析进行呈现，包括：

1. 故障设备、故障总数、设备总数、故障占比；
2. 设备完好率、设备数量、设备故障分析统计图；
3. 故障多发地、完好率排名、故障设备类型排行统计图；
4. 设备故障实时监测、系统接入情况等。

1.3 报警

设备故障实时监测报警功能，对故障设备的信息进行实时报警和信息展现，内容包括地点、设备类型、设备编号、故障时间等关键信息。

02 预警中心模块

设备的预警管理是在设备的诊断和设备的数据采集后经过大量分析、计算，在设备的使用年限内对设备进行多维的预警，提醒运维人员进行预先维修、保养、诊断等工作，提供机电设备的使用寿命。

高速公路机电设施具有设备种类多、数量大、分布广的特点，不同的机电设施具有不同的维修年限需求，而高速公路管理人员不可能时刻跟踪每一个设备的维修情况。如果不及时的更换或保养则可能会造成不可估量的损失。

根据各种设备维护时间的要求和维护事项，设置维护日期、填写维护内容并提供报警功能，当到达该设定日期系统就会提醒用户进行维护，同时自动生成维护报表，列出详细内容供上报人员填写，最后提交到相关部门，进行统一审核批复，最后生成维护维修记录并存储供以后查阅。

主要功能包括（摘自某个产品介绍，具体忘了）：

①日常提醒：对重要信息公告进行发布，紧急事件提醒等；

②已报修设施监管：对已报修的多有设备进行提醒和处理；

③维修中设施监管：对所有维修中的设备进行提醒和处理；

④超期使用预警：对所有超保修期使用中的设备进行告警提示；

⑤设施使用寿命将到期提醒：对所有使用寿命到期中的设备进行告警和提示；

⑥维护到期提醒：对所有已到期但未完成的维护工作进行告警和处理；

⑦动态网管预警：对于已联动的综合监控或者设施网管的告警信息提示；

03 运营中心模块

3.1 工作空间

日常机电运维过程中的相关信息展示，功能包括：

3.2 维修管理功能

管理人员可及时掌握设备的运行状态及故障等信息，功能包括：

（1）报修员上报设备故障信息：基础信息、故障描述、故障时间、故障图片、维修部门等，同时向派单员推送消息，通知派单员进行派单。

（2）派单人录入派单信息：维修人、维修完成时间，然后派发工单，同时向指定维修员推送消息，通知维修员进行维修。

（3）维修员维修设备：维修过程中支持更换备件，支持出入库操作。如果维修员不能自己维修完成，可以进行转接同事与通知上级操作。其中转接同事即为该维修员与转接人共同维修，通知上级即为将该故障设备通知上级，等待上级处理。

（4）工单验收：报修员查验自己报修的故障设备是否维修完成，从而判断验收是否通过。如验收不合格，会返回到维修人处，以消息提醒的方式通知维修员重新维修。

（5）工单查询：能够按照不同条件查看所有的工单详情及维修状态。

3.3 事件管理功能

主要针对突发事件的管理，功能包括：

（1）事件录入：上报人录入事件位置、事件描述、事件时间、事件图片等事件信息，同时向派单员推送消息，通知派单员进行派单。

（2）事件派发：派单人录入处理人、处理完成时间等派单信息，然后派发事件，同时向指定处理人推送消息，通知处理人进行处理。

（3）事件处理：处理人根据事件情况采取相应措施进行处理，如果处理人不能自己处理完成，可以进行转接同事与通知上级操作。其中转接同事即为该处理人与转接人共同处理，通知上级即为将该事件信息通知上级，等待上级处理。

（4）事件验收：上报人查验自己上报的事件是否维修完成，从而判断验收是否通过。如验收不合格，会返回到处理人处，以消息提醒的方式通知处理人重新处理。

（5）事件查询：能够按照不同条件查看所有的事件详情及处理状态。

3.4 巡检管理功能

主要是针对高速公路交通设备的日常巡检，帮助管理人员提早发现设备隐患。

功能包括：

（1）批次巡检：巡检人员可以选择同一类型或同一地点的设备，对该类设备进行批次巡检，如果有设备异常，则填写巡检单上报异常设备。

（2）已巡检设备：用户可根据不同搜索条件查看已经巡检过的设备巡检记录。

（3）待巡检设备：用户可根据不同搜索条件查看未巡检过的设备巡检记录，同时能够提醒用户需要及时巡检的设备。

（4）巡检内容管理：维护、管理设备需要的巡检内容，主要包括设备的巡检周期及巡检内容等。

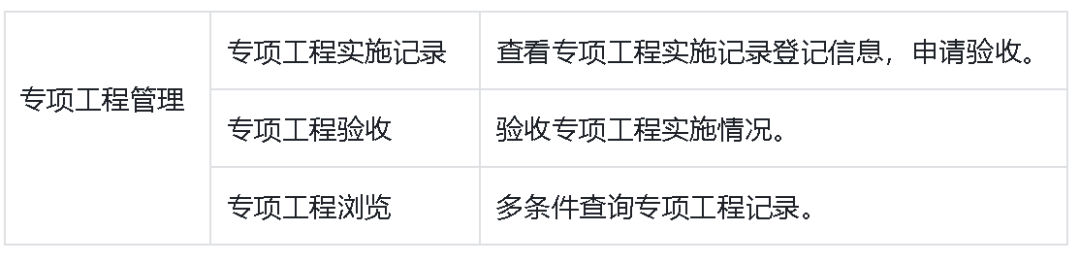

3.5 专项工程管理功能

主要针对已申报的专项工程进行日常管理，包括：

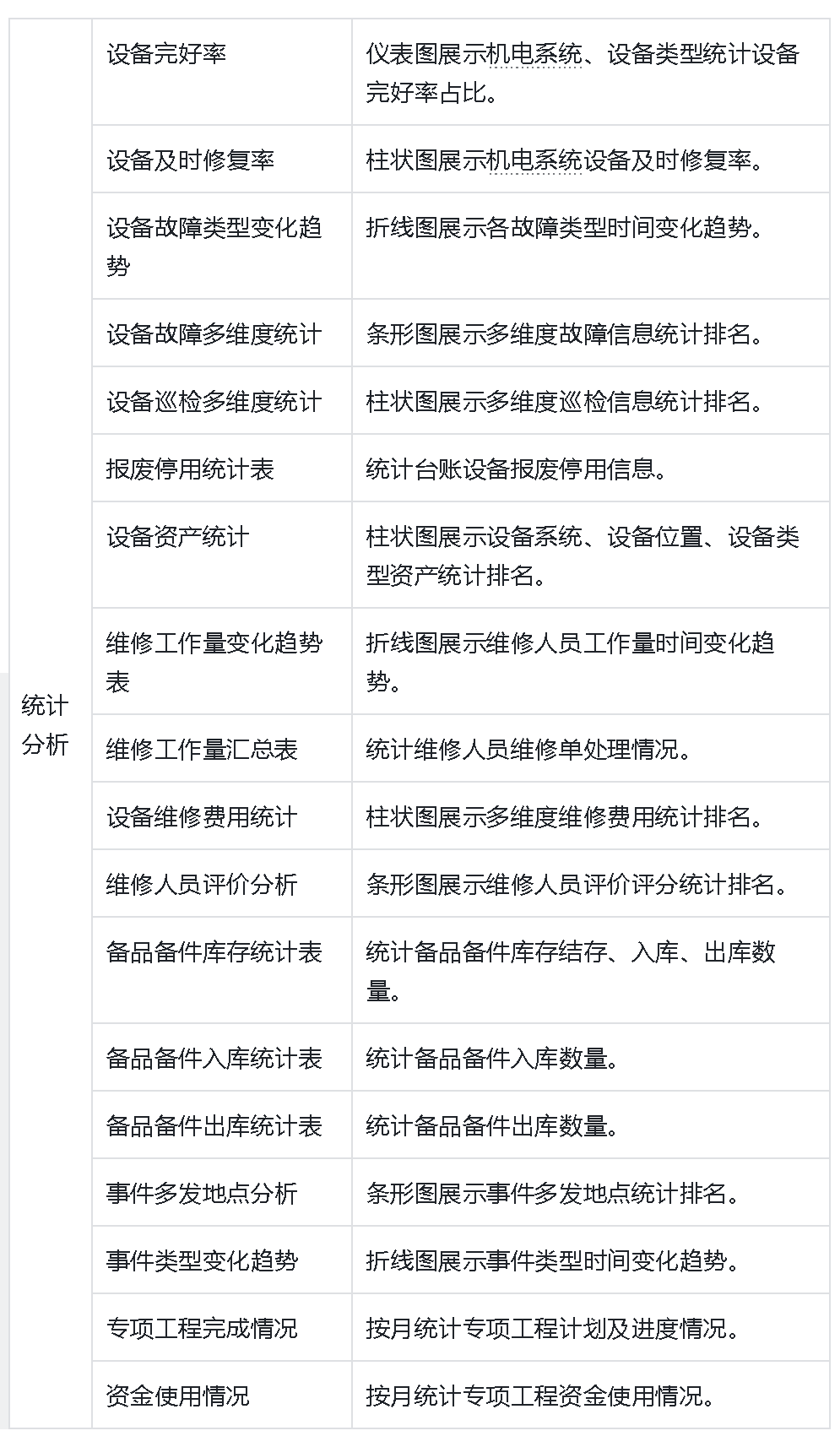

3.6 数据统计分析

系统提供各类信息的数据查询与统计分析，展现形式包括数据列表、图表等方式。

功能模块包括：

（1）设备完好率统计：统计某段时间内，各个系统或各个设备类型的设备完好率（注：设备完好率 = 1 -（设备故障总时长 / 结束时间 - 开始时间）* 100%，在统计时间内，没有维修完成的设备维修完成时间为统计截止时间，小于统计起始时间报修的设备，维修完成时间大于或等于统计截止时间，即认为本月故障开始时间为统计起始时间）。

（2）设备及时修复率：统计某段时间内，某个系统的设备及时修复情况。（注：设备及时修复率 = 在要求时间内完成的工单数 / 验收合格的总工单数）。

（3）设备故障多维度统计：分别从维修部门、所属系统、设备类型、设备名称、设备位置、设备厂家、收费站、故障来源、故障类型等多个维度对设备故障信息进行统计。

（4）设备故障类型变化趋势统计：能够统计某段时间内，某设备系统下的故障类型变化趋势。

（5）维修工作量变化趋势：统计某段时间内，某维修员的维修工作量变化趋势，结果以折线图的形式展示。

（6）维修工作量汇总统计：可以查看不同维修员不同工单维修状态的数量，点击查看即可查看每个维修员维修的工单，可以作为对该维修员工作量的考核依据。

3.7 仪表板

对机电运维情况进行集中展示，内容包括：

04 知识中心模块

知识中心模块包括设备故障代码管理、常见设备故障案例管理、设备故障运维手册管理、模糊检索等功能。

05 计划中心模块

计划中心模块包括资金计划、专项行动等计划管理。功能包括：

5.1 资金计划管理

对机电运维的资金计划录入、审核及使用进行管理，包括：

5.2专项工程计划管理

对专项工程的计划进行申报和审核。功能包括：

06 设备中心模块

设备中心模块包括设备台账管理、备品备件管理、统计分析等功能。

6.1 设备管理功能

主要是针对高速公路交通设备基础信息的管理，帮助管理人员管理设备信息。

功能包括：

6.2 备品备件管理功能

主要是针对高速公路备品备件的管理，帮助库管人员管理备品备件。

功能包括：

07 消息中心模块

消息中心模块完成

08 配置中心模块

配置中心完成整体系统平台的配置，功能包括：

09展示中心模块

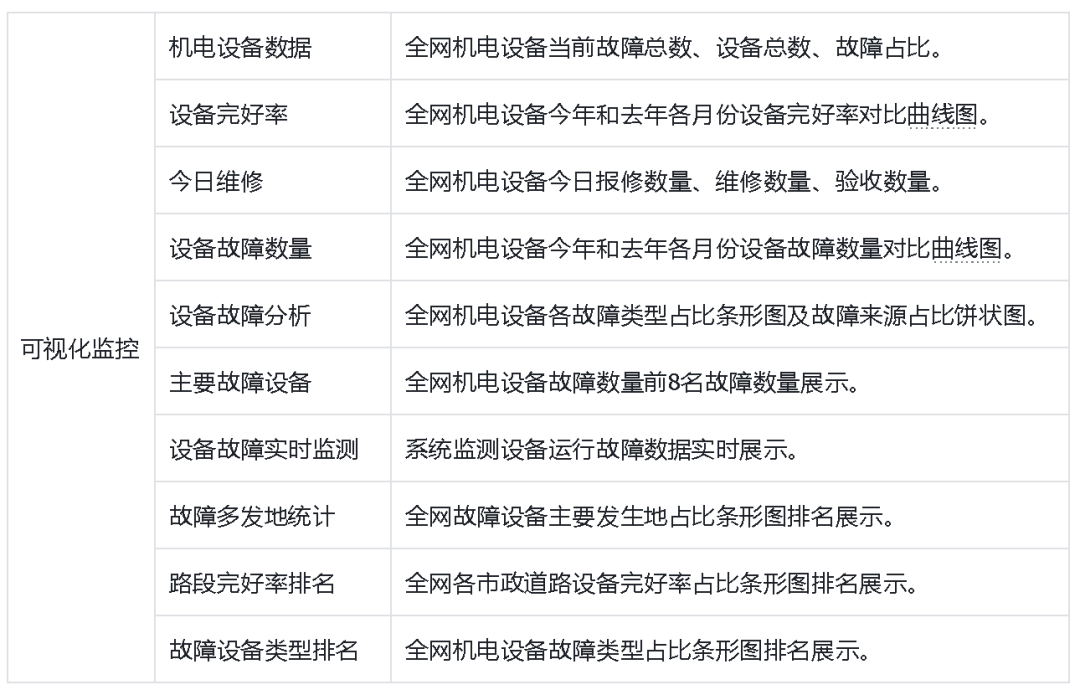

9.1 大屏展示功能

通过可视化界面实现维修数据、巡检数据、设备数据、备品备件数据的统计分析，通过可视化的手段向用户提供数据总览功能。

整体监测实现了路网设备完好率、路网故障数量、故障原因占比、故障多发地排名、完好率排名、故障设备类型排名等信息，让监控人员对所有机电设备的状态信息一目了然。

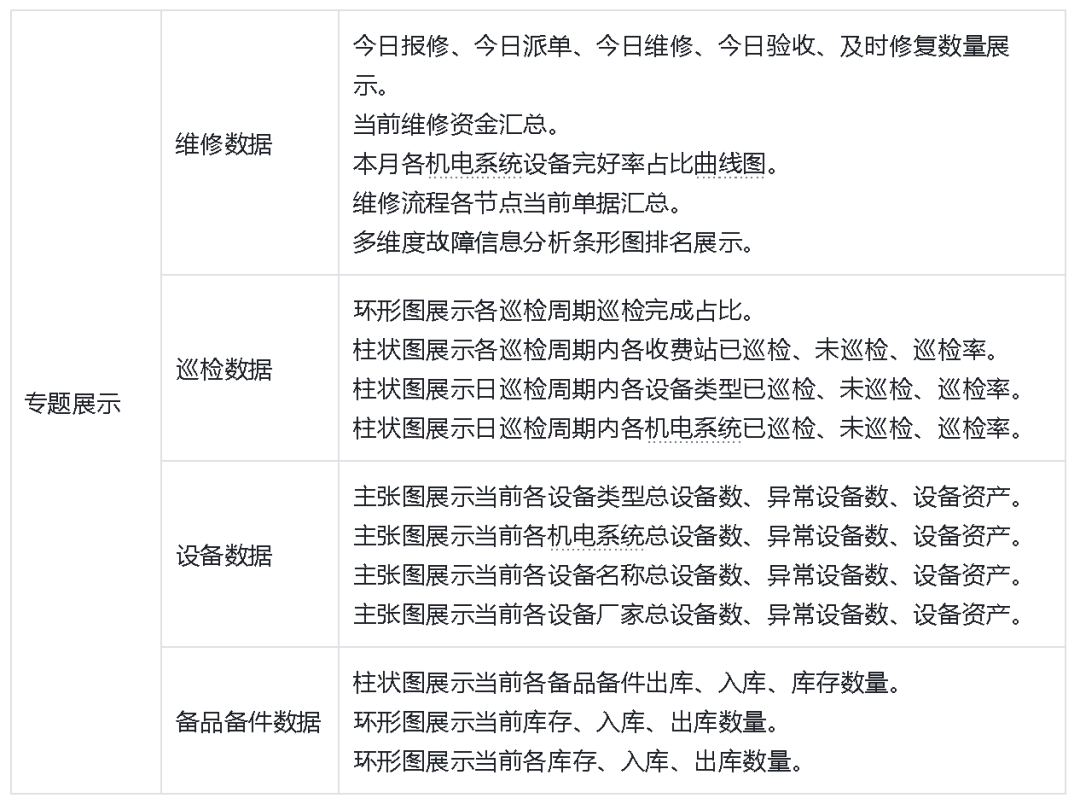

9.2 专题展示功能（PC）

根据客户要求，进行专题展示设计开发，包括不限于如下功能：

1.路网设备故障专题：对路网机电设备的分布、排名、完好率等进行专题展现。

2.路网设备运维专题：对路网故障设备的工单流转、时效性、完成比例等进行专题展现。

9.3 移动展现功能（APP）

根据客户要求，进行移动展示设计开发，包括不限于如下功能：

1.路网设备故障专题：对路网机电设备的分布、排名、完好率等进行专题展现。

2.路网设备运维专题：对路网故障设备的工单流转、时效性、完成比例等进行专题展现。
