看看 TI 的 MicroSiP 电源模块

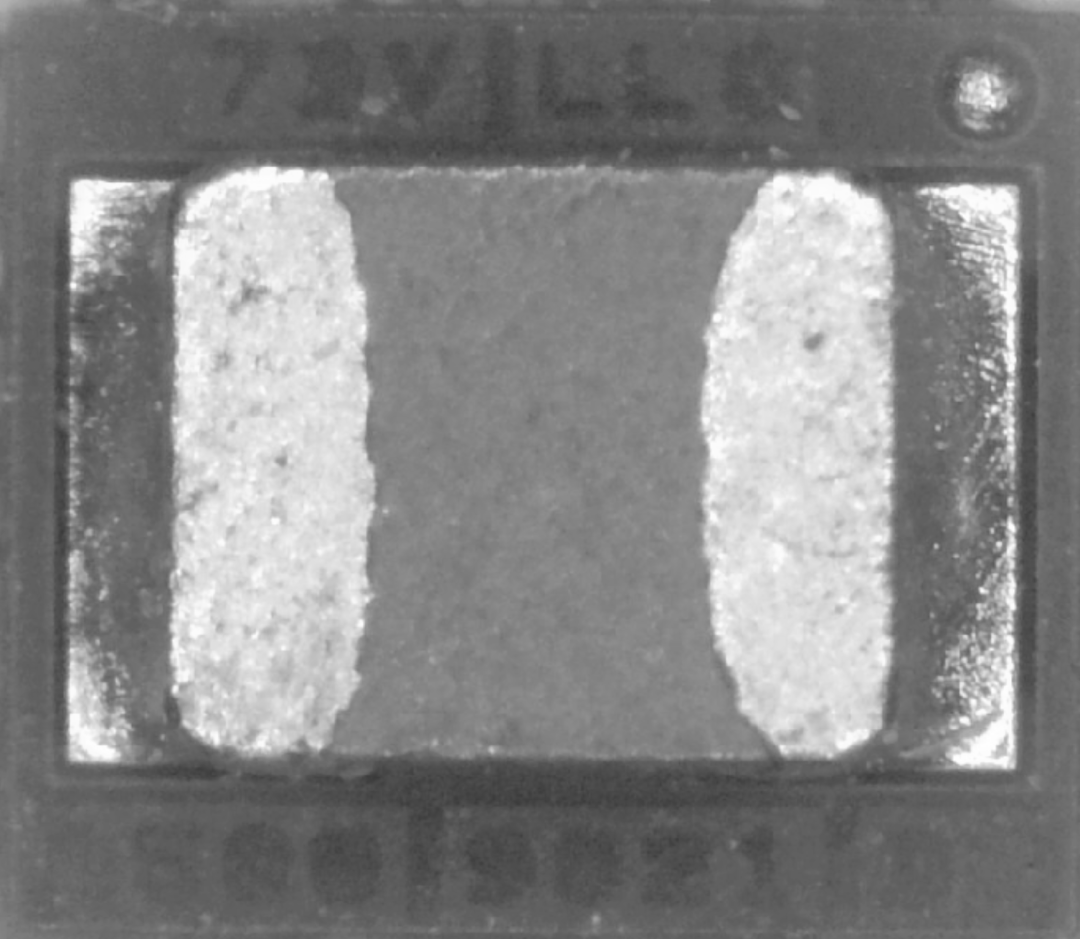

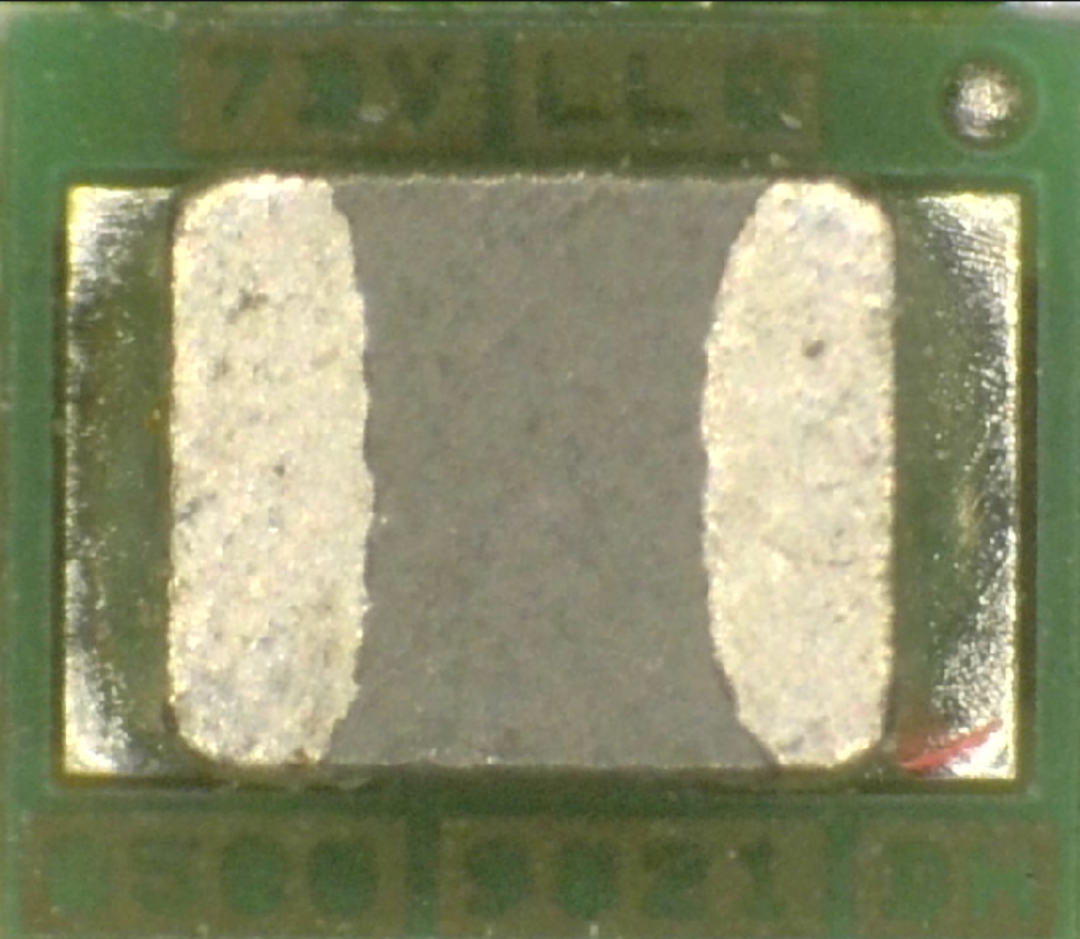

最近在一个板子上面看到了一个小器件，去年写的 TI 电源，用显微镜拍了几张，欣赏一下（当然是非常便宜的显微镜）

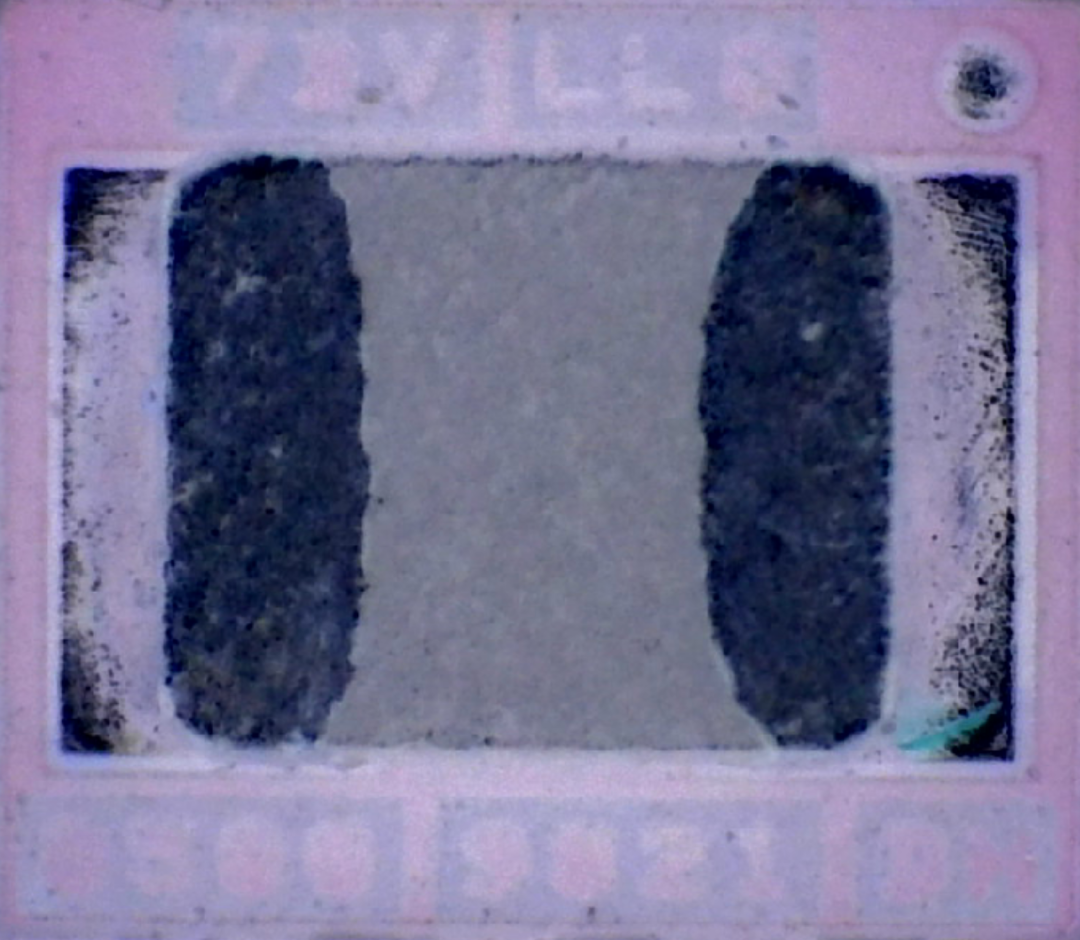

这个丝印是不好辨认的，这里也使用了一些 CV 手段来提取和识别。

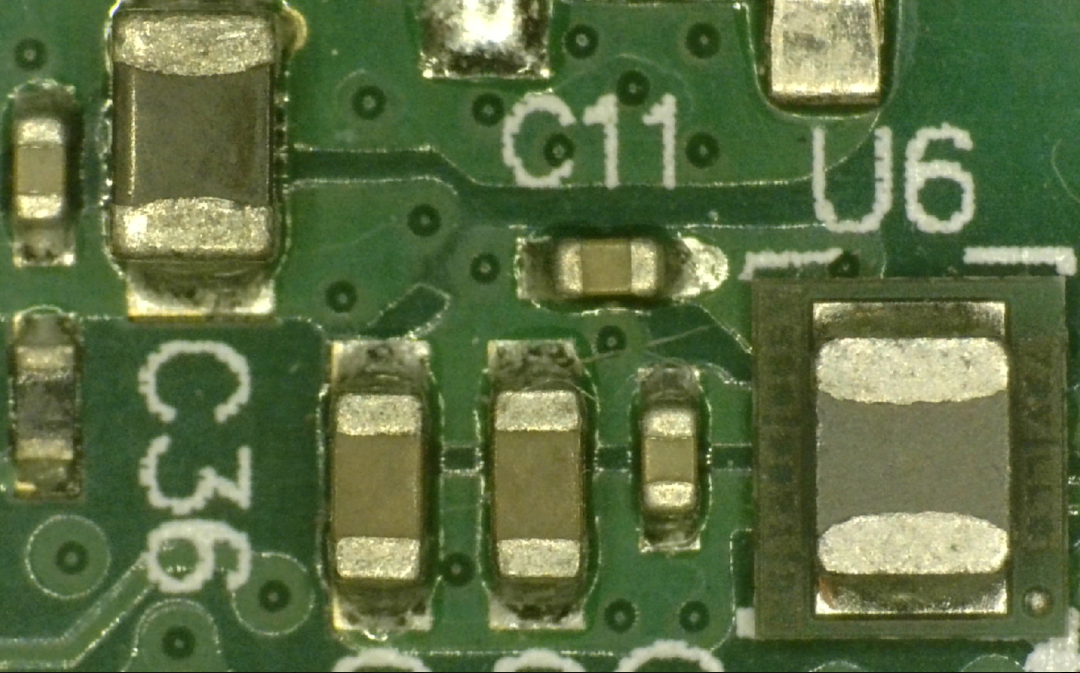

主要需要设计人员加电容就行

主要需要设计人员加电容就行

其实这个东西也算是先进封装的一部分：

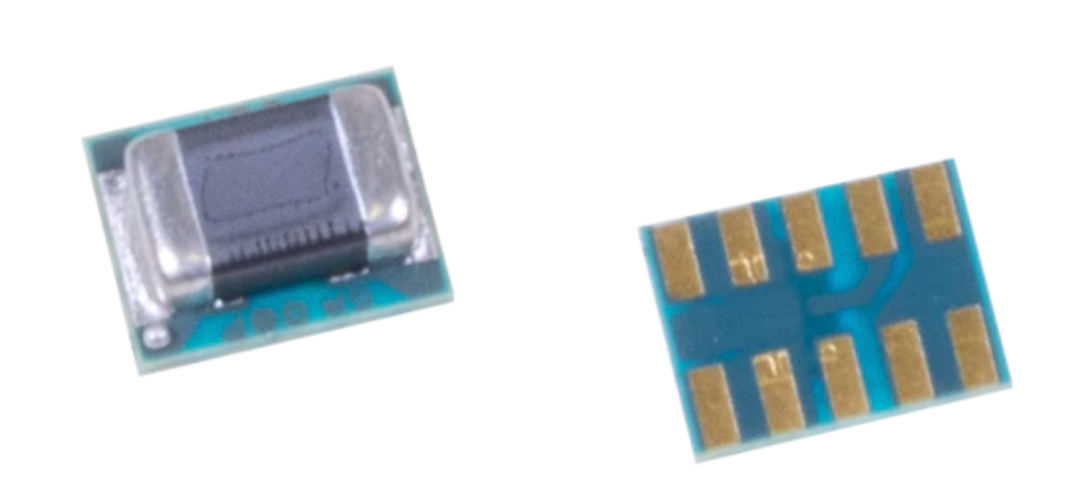

把 DCDC 的电感想办法塞进去

把 DCDC 的电感想办法塞进去

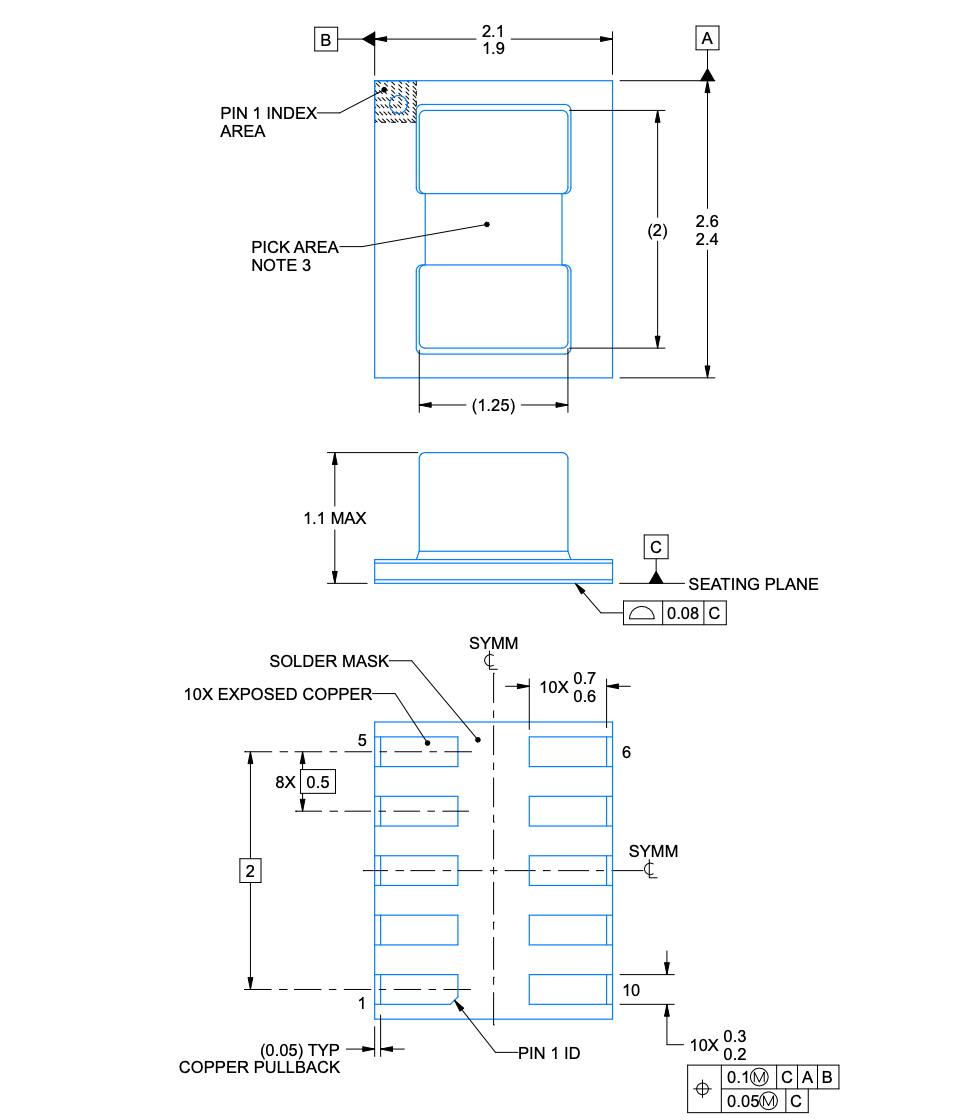

高级哦

高级哦

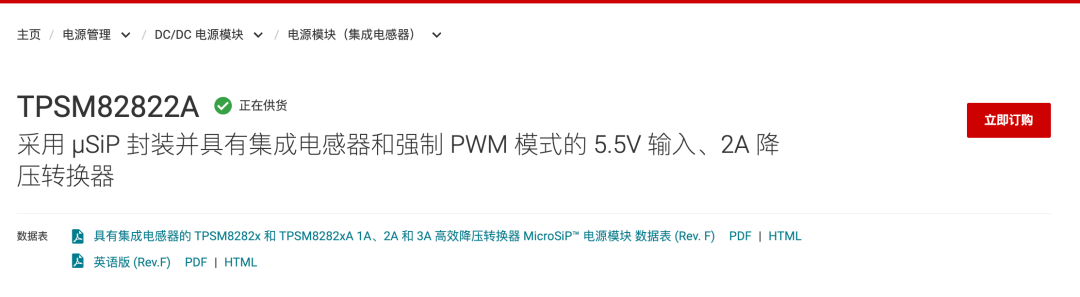

具体的型号是：

这个这个

这个这个

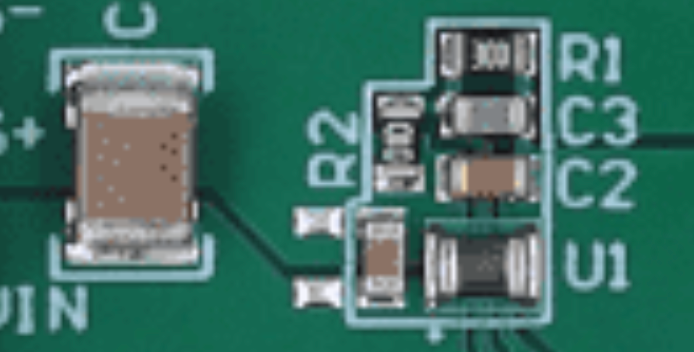

官方的评估板是设计的挺好看：

大电容，一坨

大电容，一坨

聊聊优点

特性就不说了，DCDC 嘛，大差不差的，但是这个封装肯定不是小那么简单；优点可以概括成一句话：

它是一个“已经把电感封装进去的 2A 小型同步 Buck 电源模块”，优点是 小、外围少、效率高、纹波频谱更可控、瞬态响应好、布局难度低、保护功能完整。

最大优点：集成电感，外围很少

普通 Buck 电源一般需要：Buck 控制芯片 + 外置电感 + 输入电容 + 输出电容 + 反馈电阻 + 补偿网络

而 TPSM82822ASILR 是 MicroSiP 电源模块，内部已经集成了同步降压转换器和电感器，所以外部主要只需要输入电容、输出电容、反馈电阻和少量小电容。

数据手册明确说它集成同步降压转换器和电感器，可以简化设计、减少外部元件并节省 PCB 面积。

体积非常小，适合高密度板子

器件采用 2.0 mm × 2.5 mm × 1.1 mm 的 10 引脚 μSiL 封装，数据手册还给出固定输出版本可做到约 12 mm² 总方案尺寸；特别适合：小型仪器，光模块，高密度多路电源板。

上面照片里 U6 旁边只放了几个 0402/0603 电容和小阻容，布局非常紧凑，这正是这类电源模块的优势。

效率高，比 LDO 更适合大电流降压

TPSM8282x 系列标称效率最高可到 95%，输入范围是 2.4V 到 5.5V，输出可以调在 0.6V 到 4V。

如果用 LDO 从 5V 降到 1.8V，负载 1A：

这会非常热，基本不可接受。

但用 TPSM82822A 这种 Buck，假设效率 85%～90%，损耗可能只有几百 mW 量级；适合给 1.8V、1.2V、2.5V、3.3V 数字电源轨供电，尤其是电流达到几百 mA 到 2A 时。

A 版 Forced PWM：纹波频谱更规整

我这个是 TPSM82822ASILR ，里面的 A 表明，TPSM82822ASILR 是 adjustable 输出、Forced PWM、2A 版本；普通省电版轻载时会进入 PSM，优点是轻载效率高，但缺点是开关频率会变化，可能出现跳脉冲、低频纹波和杂散；而 TPSM82822A 强制 PWM，轻载时也保持连续导通模式 CCM，不进入 PSM，目的就是减小输出纹波。

数据手册明确说 TPSM8282xA 在轻载也不进入省电模式，而是在所有输出电流下保持 CCM，以降低输出纹波。

对于 ADC、时钟、模拟前端前级电源，A 版通常比 PSM 版更容易处理噪声频谱。

4MHz 开关频率，后级滤波更容易

TPSM8282xA 在 PWM 模式下标称开关频率是 4MHz；4MHz 的好处是：可以使用更小的电容和电感；输出纹波频率高，更容易用 LC/磁珠/RC/LDO 后滤掉；远离很多低频传感器和低速 ADC 的信号带宽；电源模块体积可以做得很小

例如测量系统如果信号带宽只有几十 Hz、几百 Hz 或几 kHz，那么 4MHz 是远高于信号带宽的干扰。只要布局和后级滤波做好，它比几十 kHz、几百 kHz 的低频 Buck 更容易避开信号带宽。

DCS-Control：负载瞬态响应好

这个系列使用 TI 的 DCS-Control 拓扑；数据手册说它能实现良好的负载瞬态性能和精确输出稳压；通俗讲，它比传统慢速 Buck 更像是：负载一变 → 输出刚要掉/升 → 控制器很快调整开关动作，适合给瞬时系统供电。

支持 100% 占空比，低压差能力好

它还支持 100% duty cycle，也就是当输入电压接近输出电压时，高边 MOSFET 可以持续导通，让输入尽可能直接送到输出。数据手册把这个称为低压差运行，适合电池供电场景，可以充分利用电池电压范围。

比如：

锂电池：4.2V → 3.3V 电池慢慢下降到 3.6V、3.5V 普通 Buck 可能提前掉压 支持 100% duty 的 Buck 可以多撑一段

总之就是说在输入略高于输出时，它的压差要求比较低。

小结

TPSM82822ASILR 的优点很多，最大的缺点可能就是不好焊接了，调试也不好调试。
