从 LT3042 板子上抓一只薄荷蓝“精密”电阻

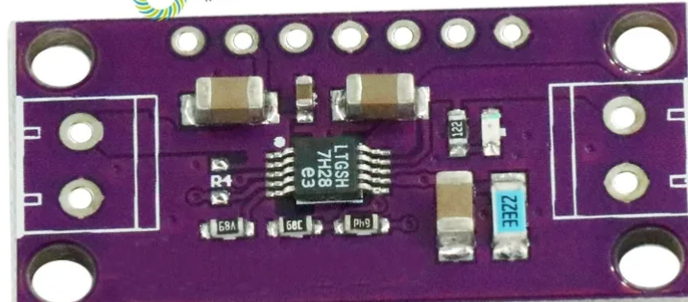

最近在使用 LT3042（相关的 P2P 产品应该都可以享受这篇文章），看大家的优秀作品的时候发现了一个板子，只是上面的一个元件，很好看。

主要是这个蓝色的电阻好看

主要是这个蓝色的电阻好看

（薄荷蓝，134, 209, 219）

在设计这里给出 7 脚是电压设定：

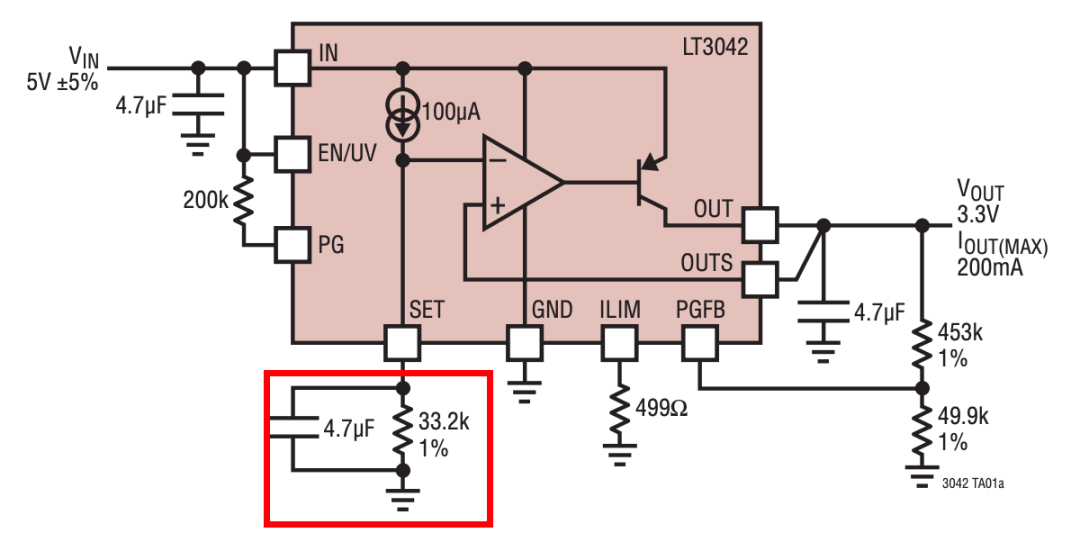

这个地方的电阻和输出值有精确的对应关系

这个地方的电阻和输出值有精确的对应关系

电路分析

LT3042 不是普通三端 LDO，内部核心是：

µ电流源误差放大器低噪声功率缓冲输出

输出电压由 SET 引脚决定：

如果 SET 外接电阻到地：

LT3042 数据手册给出的基本能力是：输入 1.8 V 到 20 V，输出 0 V 到 15 V，最大输出 200 mA，典型噪声 0.8 µV RMS，1 MHz PSRR 约 79 dB，最小输出电容 4.7 µF 陶瓷电容。

LT3042 的输出公式是：

所以板子上电阻是：

SET 电容：决定噪声和启动速度

LT3042 的低噪声能力很依赖 SET 到地的电容，也就是 ，它的等效低通频率：

如果：

则：

这意味着 1 Hz 以上的很多 SET 噪声会被压下去。

但代价是启动时间变长：

例如 3.3 V 输出、4.7 µF：

所以这块板上的大电容里，有一个是 SET 电容。

右侧靠近输出端的大电容应该是输出电容，LT3042 最小要求是：

LT3042 有 ILIM 引脚，可以通过电阻设置限流：

如：

如果 RILIM = 499 Ω：

但 LT3042 本身额定输出是 200 mA，所以这相当于“不主动限到低于额定值”，主要让芯片内部保护接管。

限制

从照片看，这块板存在不少限制；首先PCB 很小，散热铜皮有限；LT3042 是线性稳压器，功耗为：

如果输入 12 V、输出 3.3 V、负载 200 mA：

这么小的板子会很热，不适合长期满载。

布局未必能发挥最高 PSRR；LT3042 的 79 dB@1MHz 是芯片能力，PCB 输入输出寄生耦合可能让实际指标差很多。

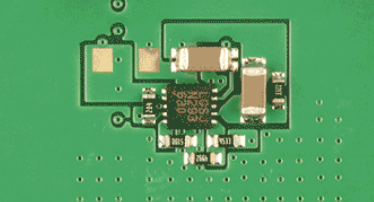

和这个的布局差很多

和这个的布局差很多

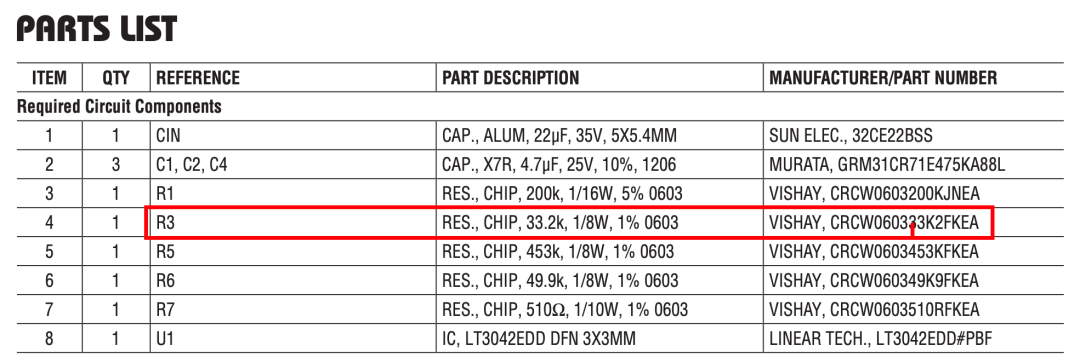

在官方的 demo 这里是一个 VISHAY 的电阻：

妈的，终于也是可以看点平价产品了：

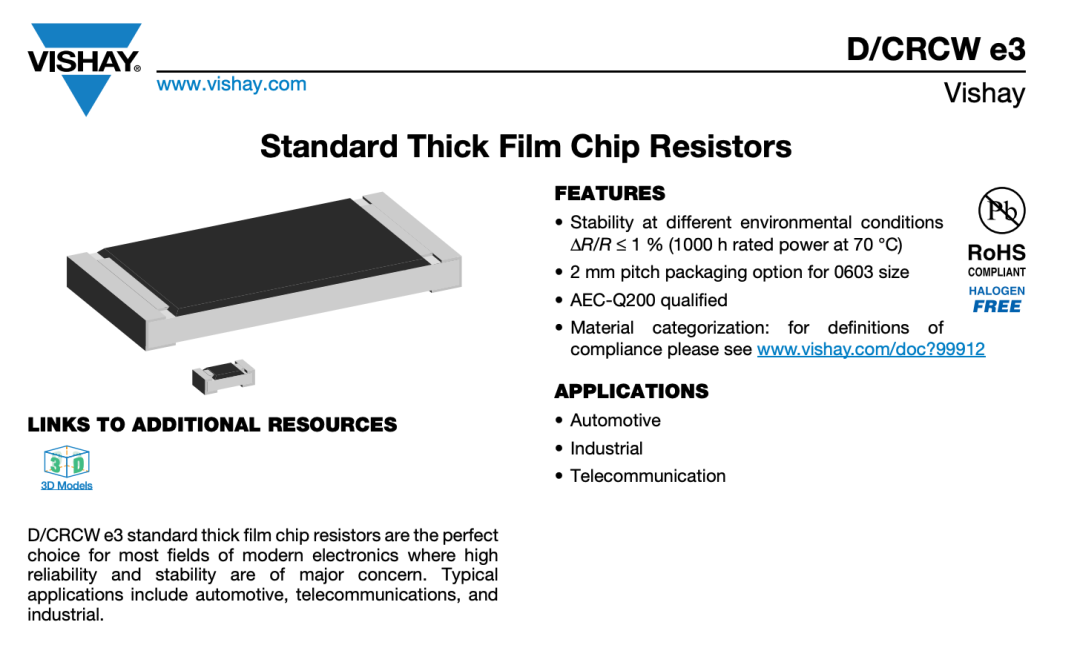

emmm，能买起来的产品终于出现了

emmm，能买起来的产品终于出现了

先看看这个选型，在 LT3042 里面，CRCW060333K2FKEA，参数是：

用于 LT3042 的 SET 电阻时，输出就是：

这系列覆盖很多封装：

这里有两个基本限制：

不能超过封装额定功耗。

同时：

不能超过最大工作电压。

如果 0603 的 33.2 kΩ 用在 LT3042 SET 节点，电压大约 3.32 V：

远小于 0.125 W，所以功耗完全没问题，再比如 453 kΩ 用作 PGFB 分压，也几乎没有功耗压力。

一颗蓝色的电阻

LDO 的电压不需要基准源那么精准的不行，只要在一个差不多的范围就行；主要是对这个蓝色的电阻感兴趣。

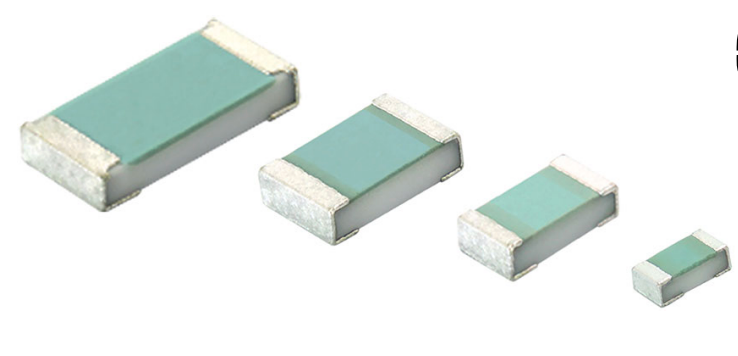

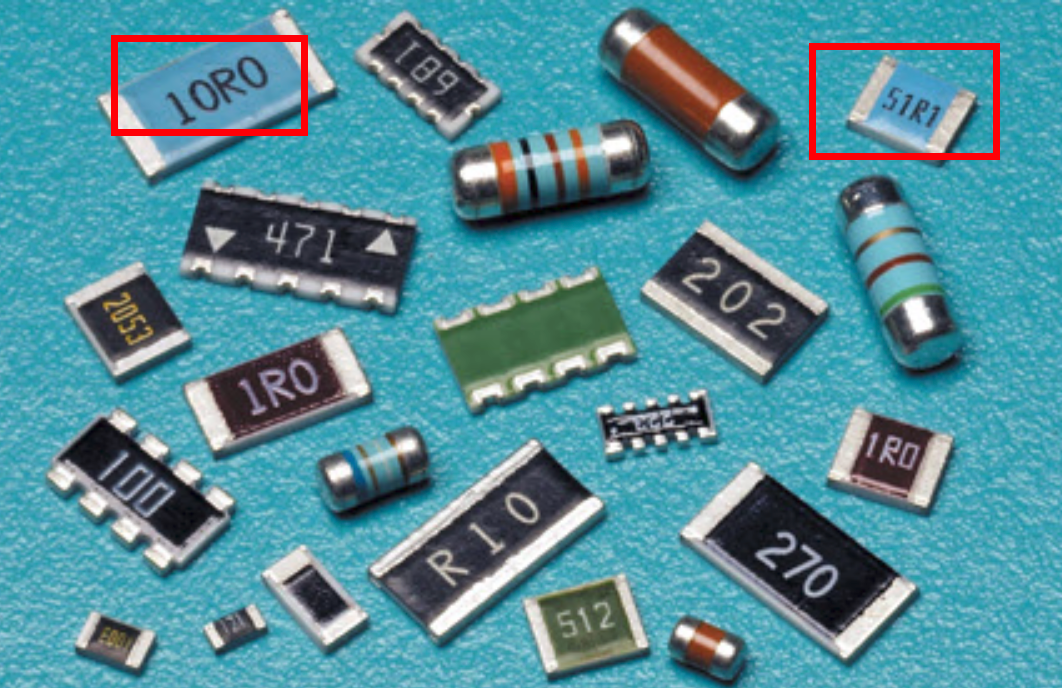

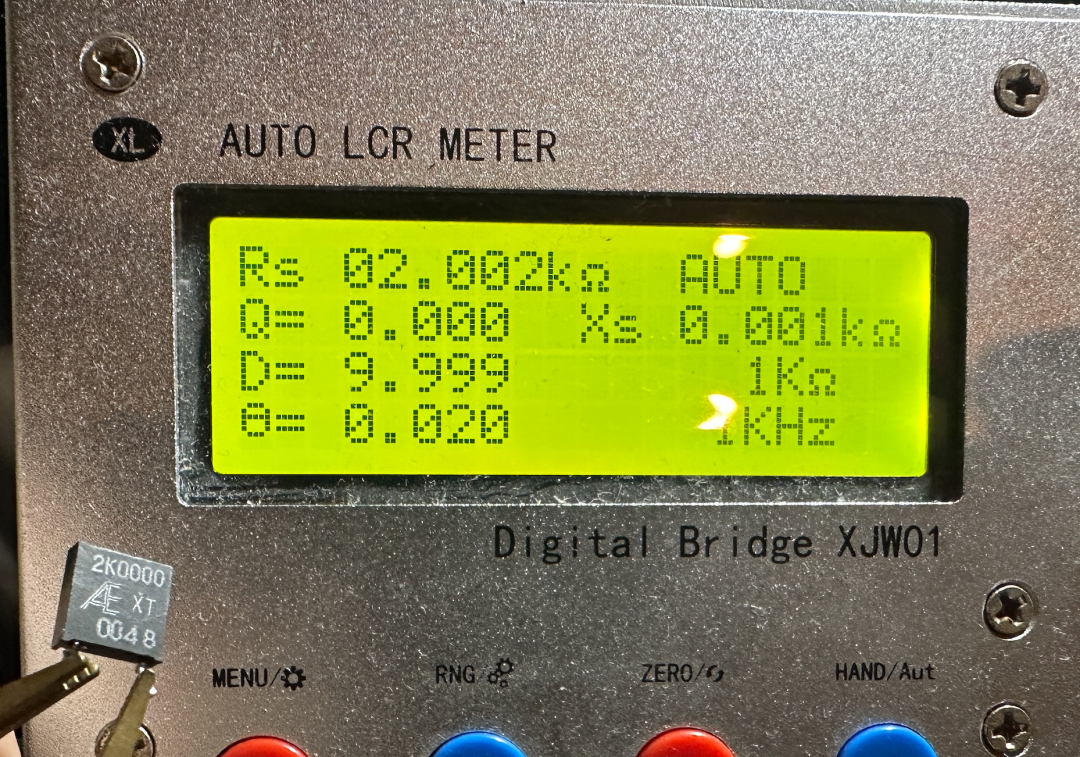

这个也好看

这个也好看

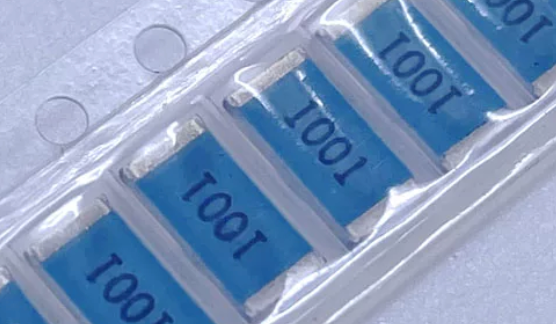

所谓的车规级电阻也是蓝色的封装

所谓的车规级电阻也是蓝色的封装

后记

这个样子的电阻我实在找不到具体型号，总之挺好看的。
