381款芯片、六年死磕，华为这次能成吗？

2026年5月25日，全球科技圈出了个大事，估计大家的朋友圈和聊天群里，全被华为那个什么韬技术“微观特征时间常数定律”和“逻辑折叠架构”给彻底刷屏了。一大早后台涌进来的几百条私信，几乎都在急切地问同一个问题，这玩意儿到底靠不靠谱？是不是在吹牛？咱们是不是真的能靠这个绕开EUV高端光刻机，跟西方芯片平起平坐了？

刚看到这个消息的时候，我的第一反应和大家一模一样，心里也是懵懵的。倒不是我不爱华为、不爱国，而是这些年咱们见过的“全球领先”、“自主研发”、“马斯克有的我都有，我有的马斯克也没有”之类的宣传实在太多了，多到大家的耳朵都听出老茧来了。每次发布会吹得天花板乱坠，最后一看实际产品，不是PPT就是买别人的东西贴个牌。大家早就被文字游戏忽悠怕了，潜意识里都长出了一层厚厚的防御机制。况且，现在的半导体行业早就不是当年敲敲打打就能搞大新闻的时代了，你搞一个新词出来，人家海外巨头手里攥着几十年的专利大棒，正愁找不到地方下手呢。

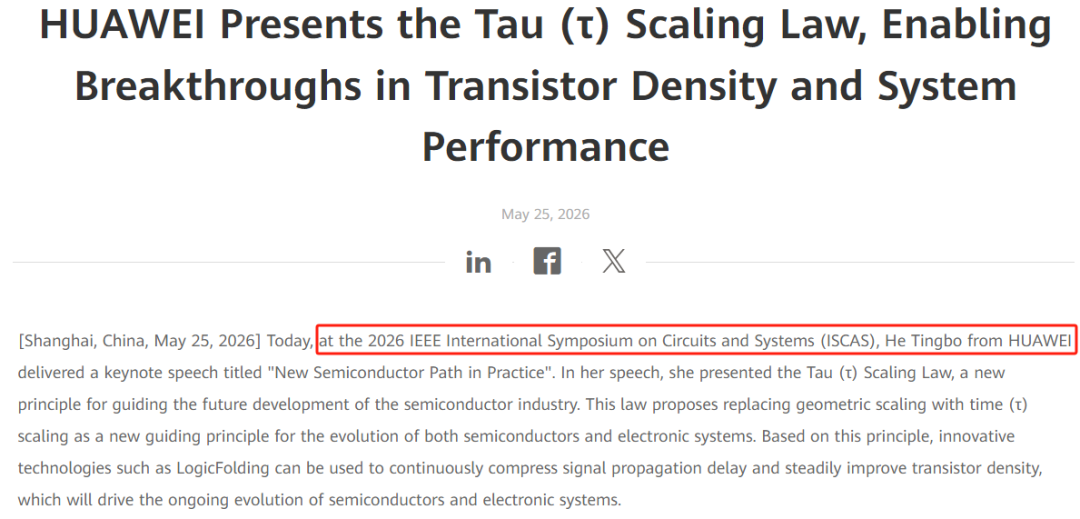

特意去查了一下源头。这次发布确实不是草台班子自嗨，是华为在 IEEE 国际电路与系统学会有分量的 ISCAS 峰会上由何庭波亲自登台发布的。同时，中国科学院科技论文预发布平台上连核心论文都同步挂出来了，但咱们先别急着晚上泡面加个榨菜加餐。论文这东西，搞过科研的人都懂，它和真金白银在产线上量产的芯片，中间隔着十万八千里。论文里跑通的数据叫“仿真验证”，是在最理想的实验室环境里、用超级计算机模拟出来的结果。真正要把这个东西落实到晶圆厂的流水线上，面对每天几万片的大规模生产，那完全是另外一个层面的修罗地狱。

我们今天不讲那些让人头大的论文黑话，就用最实在的逻辑，把这件事情给聊个底朝天。咱们得先看看之前那个让人又爱又恨的芯片旧神，也就是摩尔定律。

摩尔定律（Moore's Law）：是英特尔（Intel）联合创始人戈登・摩尔（Gordon Moore） 提出的经验规律，核心是：硅芯片上的晶体管数量，约每 2 年翻一番，性能同步翻倍、成本减半。

过去整整五十个年头里，全球半导体行业干的事情说白了很简单，就像是微缩大师在指甲盖大小的硅片上盖平房。以前技术差，一亩地上只能盖100间平房。后来技术进步了，房子越盖越小，墙壁越做越薄，从90纳米一路缩到28纳米、14纳米，最后到大家耳熟能详的7纳米、5纳米。房子缩得越小，房间与房间之间的距离就越近。以前电信号串个门要跑十公里，现在一抬脚就到了，芯片的运转速度自然就打着滚地往上翻，价格还越来越便宜，这就是过去五十年人类科技大爆发的底层逻辑。

这跟咱们现实里开公司、搞管理其实是一个道理。

生活中你看很多大公司，员工上万人，总部大楼盖得气派非凡，结果办个报销盖章要走十五个部门，财务部和报销处一个在东楼一个在西楼，上个厕所要坐电梯下十层楼，跑一趟腿都细了，跑得慢，还累得满头大汗，这就是芯片发热和延迟的来源。这种公司就是典型的二维平面内卷，规模搞得贼大，内耗全死在审批流程和通勤路上了。

可问题是，这个世界上没有任何一种物理红利是可以无限吃下去的。

现在的平房已经缩小到了3纳米,这已经不是用宏观物理能解释的世界了，3纳米只有15个原子那么厚。这时候，大自然残酷的物理天花板啪地一声砸了下来。在微观世界里，当墙壁薄到只有原子级别的时候，量子隧穿效应就发生了，电信号根本不听指挥，自己会像幽灵一样穿墙漏电。你想让它代表一，它自己漏成零了，让整个电路直接崩溃。

由于尺寸太小，电流在极细的导线里拥挤不堪，电阻和寄生电容急剧飙升，电信号在里面跑起来就像在泥泞里推车，速度反而慢了下来，这就是微电子学著名的RC时延地狱。全球半导体巨头现在都在这个泥潭里苦苦挣扎，大家发现，继续按照老办法把单个晶体管做小，性能提升不仅像挤牙膏，甚至可能还会倒退。整个行业的祖师爷赏饭吃的好日子到头了。

说到这里很多小伙伴会问：那么芯片行业的现状是什么样个情况？

那些高高在上的友商们，选择了一条极其惨烈的道路，用四个字形容就叫大力出奇迹。既然技术难，那就拿钱砸，砸富可敌国的美金，去买阿斯麦最新的 High-NA 高数值孔径 EUV 光刻机。现在台积电、英特尔、三星在传统老路上的投入，那简直就是人类历史上功率最大的美元碎纸机。建一个2纳米或者1.4纳米的先进晶圆厂，动不动就要扔进去两三百亿美元。两三百亿美金能在太平洋上买好几个小国家天天放烟花了。结果他们砸进晶圆厂里，就为了在原子核上雕个花，最后做出来的芯片让苹果用户用来刷个短视频，稍微玩个游戏还烫手。

这不叫高科技，这叫花最贵的钱买最遭罪的体验。

你可以去看看苹果最新的3纳米芯片，发布会上吹得天花板乱坠，实际拿到手里一测，性能就比上一代提升了可怜的个位数。日常使用用户根本感知不到处理器变快，反而因为发热感人、价格昂贵天天被骂上热搜。这种巨大的投入和微弱的回报，说明传统的几何缩微路子已经走到了穷途末路。

这时候咱们再转过头来看看华为的处境。别人拿着全世界最先进的工具砸着几百亿美金，都快把先进制程这条路走死了，而华为这边，连最基本的DUV先进光刻机都不让买，直接被人把门给焊死住了。既然死磕设备这条路走不通，那就只能掀桌子换个维度，既然友商们拼命缩小空间，那华为就直接去压缩时间。

说到这里，咱们就不得不提到物理学和电学里有一个基础公式，叫特征时间常数韬（τ）= R x C，芯片到底快不快，发热大不大，全由这个韬（τ）说了算。传统的摩尔定律是通过先进的光刻制程缩小尺寸来间接降低韬（τ）。华为说，单颗晶体管的物理制造体积我不去缩小它，但我改变它们在空间里的排布，手段直接对准最终结果，用一切办法去压榨这个时间常数τ。

消息一出，有小伙伴们可能又要热血沸腾了，觉得华为明天就能把美国芯片按在地上摩擦。

且慢，这事儿没那么简单。如果这个游戏真的这么好玩，英特尔、台积电里面几万个顶尖的天才工程师，难道这几十年全在混日子吗？他们之所以不走这条路，是因为这条路太苦了，而且死亡率高得吓人。这就好比别人都在用现成的挖掘机挖山，你没有挖掘机，你只能用锤子和钢锉去硬生生把山给锉平。在这场发布会之前，华为在这条压榨时间常数韬（τ）的路上，已经默默死磕了整整六年。在前六年里，他们没有急着去折叠电路，而是扎在芯片堆叠技术上、扎在最底层的半导体材料里，去改良导线降低电阻、去研发新型介质来攻克寄生电容。在这条漫长且枯燥的底层探索路上，他们不声不响已经量产并交付了整整381款芯片。

很多媒体一看到381款芯片这个数字，就按捺不住情绪，觉得这是一个前无古人的神话，根本不是什么英雄史诗。说白了，这就是一场充满失败、鲜血和淘汰的拉锯战。在过去的六年里，华为的工程师们是在这些边缘的、低端的芯片上，不断地试验新材料的耐受度，不断地测试寄生电容的极限。我们看到的只是活下来的381款，而在我们看不到的废料堆里，可能扔着几千款流片失败的废铁。那是多少张报废的晶圆，是多少个亿人民币扔进水里连个响都听不到的惨烈代价，是无数个工程师熬红了眼、在中年脱发的绝望里，才一点点把特征时间常数韬（τ）的底层参数给摸清楚的。

理想是美好的，但是现实是骨感的，这里头也有个现实问题。在这些简单的电源管理芯片上验证成功的材料工艺，放到拥有几百亿个晶体管、电路复杂度高出几个数量级的顶级手机SoC或者算力怪兽上，那些原本微不足道的材料缺陷，会被瞬间放大无数倍。在自家院子里搭一个小木屋成功了，并不意味着明天就能在沙滩上直接盖一栋百层摩天大楼，中间的工程难度，差了整整一个太平洋。

直到今天，华为在底层的根基勉强扎稳，这套理论终于迎来了电路层面的尝试，也就是他们所说的逻辑折叠架构。以前的芯片设计全是单层平面的，就像一个巨大的平原工业园区，里面有两家关系极其密切的工厂，一家叫A，一家叫B。因为园区太大，A和B在二维平面上隔了整整十公里。它们之间要传递数据、送快递、送外卖，因为路拉得太长，导线的电阻和寄生电容高得吓人。

华为的逻辑折叠相当于把整个园区给对折了，改成了多层的立体写字楼。原本在平面上隔着十公里的模块，经过纵向空间一折叠，直接变成了楼上和楼下的邻居。好处是送快递、送外卖再也不用骑电瓶车跑十公里了，相当于给这俩部门装了个内部电梯，啪的一按，外卖小哥坐着垂直电梯快速送到。这个拓扑结构一变，整个微电子学底层的物理特性确实发生了变化。导线长度出现了对数级的下降，连线变短直接把电阻和电容给砍掉了一大截，电阻小了，根据物理公式，导线上的焦耳热损耗就会下降，功耗也就跟着下去了。官方给出的数据是，在完全不改变单体晶体管物理体积的前提下，因为采用了三维空间的逻辑折叠，同样面积的硅片里，能够塞进去的有效晶体管密度提升了55%，能效比提升了41%。

不得不说，这确实是一个极其聪明的空间魔法。友商们用传统的2D老工艺在平面上排兵布阵，华为用同样工艺在三维空间里玩折叠布局，空间效率直接翻番，虽然单体房子没别人小，但因为总通勤效率高，算力表现和功耗，就能去逼近甚至追平用昂贵光刻机辛辛苦苦雕刻出来的那些尖端芯片。

更值得一提的是今年秋天要发布的全新麒麟芯片，就是这套折叠架构的第一个真正的试金石。但是这里有个要命的问题，你把平房改成了写字楼，意味着原本平铺在地面上的发热源，现在全部层层叠叠地堆在了一起：

• 芯片内部的散热成了世界级难题，中间层的热量如果散不出来，整颗芯片就会变成一个微型的电烙铁，瞬间把自己烧毁。
• 还有，纵向空间折叠意味着要在芯片内部打出成千上万个纳米级的垂直通孔，这对于国内晶圆厂的刻蚀技术和薄膜沉积工艺，提出了近乎变态的要求。

咱们在实验室里，可以用仪器小心翼翼地打通十个、一百个孔，但在实际工厂里，要在几千万颗芯片上、每颗芯片打几万个孔，还必须保证每一个孔都严丝合缝、没有一丝一毫的杂质，这个良品率要怎么保障？如果量产良品率只有10%，那今天聊的一切就真成了一个美丽的泡沫。所以，这个技术方案到底能不能大规模商业化，今年秋天那颗全新麒麟芯片的产能和发热表现，才是真正的生死大考。如果到时候手机发热严重、供货极少，那说明这条路依然卡在工程量产的地狱里。

说到这里，有读者会拿1790年英国纺织机那个老掉牙的故事说事。说当年英国把纺织机当国家机密，立法规定谁带出境就判死刑，结果有个叫斯拉特的年轻人把图纸死记硬背在脑子里，偷渡到美国硬是用木头把机器复刻了出来，直接开启了美国的工业革命。那玩意儿是宏观机械，你看得见摸得着，拆开就能看懂。今天的EUV光刻机里面有十万个零部件，光是德国蔡司的镜头，里面的镜片平整度就要求在太平洋面积的大小上起伏不能超过一毫米。所以这个故事听听就得了，别真信，这背后需要的是一整个西方工业文明几十年在材料学、流体力学和高级数学上的沉淀。

所以，华为这次搞逻辑折叠，根本不是因为我们快要追上光刻机了，恰恰相反，是因为我们在光刻机这条老路上，短期内看清了那条不可逾越的绝望鸿沟。这是一种在被逼入死胡同之后，不得不退而求其次的自救手段。它是用华为在软件、在系统设计、在数学拓扑架构上的聪明，去硬生生弥补我们在物理制造、在核心设备上的落后。这不是我们在全方位胜利，这是我们在局部战场上进行的极其惨烈的防御反击。

不过，虽然我们不能盲目乐观，但在这场大洪水的行业危机里，这套技术确实给整个国产供应链撕开了一扇极其宝贵的窗户。

过去这些年，整个世界的科技界都被美国和那几家巨头带进了一个思维死胡同。大家都默认了“设备决定论”，买不到最先进的机器你就是二流国家，你的科技就得停滞，这种心理钢印卡住了我们自己的产业链。

• 以前国内搞底层软件的、搞EDA设计的、搞封测的企业，大家都在一种极度悲观的情绪里等待，觉得大环境不好、上游设备和工艺被卡，自己做得再好也没用，反正单颗晶体管做不小，整个行业迟早要完蛋。
• 现在，这个折叠理论证明了一件事，哪怕我们在硬件工艺上被卡在老一代，只要大家坐在一起，把上层算法和底层芯片完全打通，搞工作负载驱动的精准控制，让数据流没有一纳米的空转，老工艺一样能焕发第二春。

这个全产业链的信心一旦被重塑，大家愿意坐下来一起啃硬骨头，至少能让大批的国产设计和封测企业先活下去。在科技竞争里，活下去才是唯一的硬道理。

更何况，我们现在正处于AI算力大爆炸的十字路口。AI是个吞噬算力的怪兽，而算力真正的战场不在手机里，在成千上万颗芯片组成的数据中心和超级集群里。在那种大规模集群里，最大的瓶颈往往不是单颗芯片强不强，而是芯片和芯片之间通信太慢。

• 传统的方式里，A芯片想看B芯片的数据，要经过极其繁琐的协议转换，延迟高得像跨国邮寄。
• 华为这次配套推出的 UnifiedBus 统一总线技术，配合近封装的光学I/O，试图在成百上千颗芯片之间建起无限速的传送门。

这就意味着，哪怕华为的单颗芯片性能不如友商，但如果华为能通过高速总线把几百颗、几千颗折叠高密度芯片完美地黏合在一起，让它们在集群里通信时像在用同一个本地内存一样，把通信时延彻底压榨干净。这至少为接下来的大模型爆发，准备好了一种完全不依赖外部先进设备的、属于我们自己的算力后备方案。

当然了，作为一个理性的看客，咱们也绝对不能被这些技术名词给冲昏了头脑，看清现实的残酷是基本功。要把这条新路彻底走宽、走稳，接下来要面临的困难依然堆积如山，全世界现有的EDA设计软件全都是基于2D平面开发的，现在要玩3D折叠，就等于要把所有的设计工具、仿真软件全部推倒重写。这是一场要把整个行业生态重做一遍的万里长征，在这个过程中，我们的国产软件能不能跟上？能不能扛得住高频的迭代？这都需要打一个巨大的问号。

所以说我们大概率还要过好几年的紧日子，甚至在最坏的情况下，如果这套逻辑折叠架构在量产时遭遇了无法解决的散热瓶颈，或者良品率长期卡在极低的水平无法商业化，那它最终也可能会被证明是一次成本高昂的试错。我们在未来几年里，可能依然要面对拿着老一代工艺芯片、在性能上被别人压着打的痛苦现实。

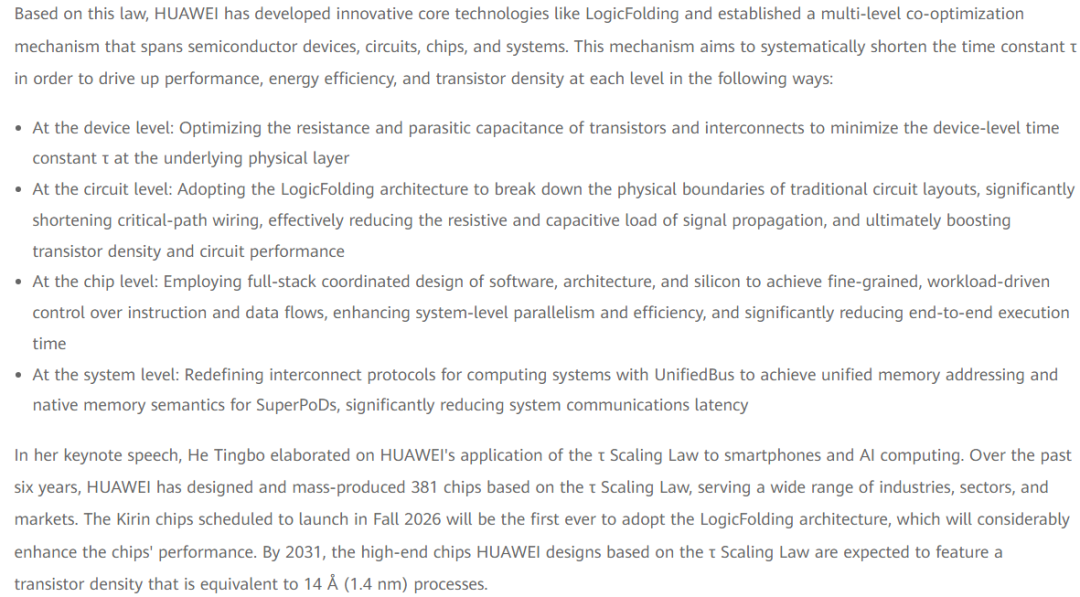

但是最艰难、最绝望的那个从0到1、手里什么武器都没有、眼看着四壁皆空的日子，我们好歹是硬生生熬过来了。华为在发布会上给出的那张时间表说，到2031年，要凭借这套完全不依赖外来几何光刻的Tau Scaling理论，把高端芯片的晶体管密度做到等效 14A，也就是1.4纳米。1.4纳米在今天听起来依然像是一个遥不可及的梦，但看着那已经量产的381款打底的芯片和即将面世的折叠麒麟，你不得不承认，这帮技术研发人员，是真的在拿命、拿着自己的青春和汗水，在跟冷冰冰的物理定律死磕。

说到底，这个世界从来就没什么奇迹，只有不得不做的苦工。后面坑还多着呢，该干嘛干嘛，搬砖去吧，剩下的，看命了。
