IM分布式架构系列(07) 消息上行那N毫秒 | 客户端到接入层有几道关

原创

拉丁解牛说技术

发布于 2026-05-29 18:33:29

290

最喜欢苏东坡的这两句话：竹杖芒鞋轻胜马,谁怕?一蓑烟雨任平生，回首向来萧瑟处,归去,也无风雨也无晴。
人是可以有"定力"的。不是麻木,不是逃避,是在看清生活所有的残酷之后,依然选择好好活、有滋有味地活。
这种豁达,不是天生的乐观。是被生活反复暴击之后,长出来的本事。

一、消息上行最开始的那N毫秒发生了什么

二、上行那一秒走过的几道关

三、大厂如何做

一、消息上行最开始那N毫秒发生了什么？

今天讲讲从用户点"发送"到消息抵达接入层第一个微服务这段路，平均耗时大概10-200ms，这期间:客户端 SDK 怎么拼包、走哪个通道、怎么解析域名、TLS 怎么握、鉴权怎么过、Channel 怎么"落位"。每道关里都有一两件事值得我们去盘算。

1.1 上行链路在 IM 系统里的位置

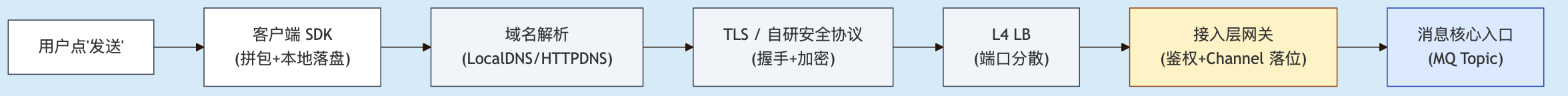

图 1. 上行那一秒走过的六道关

上行的最开始这块，有个问题要留意:就是弱网、切网、后台、被劫持、被限流的状况下,要么上行成功,要么把失败告知用户。决不允许发生"消息丢了但用户不知道"，这是 IM 最大的负面体验,比"没发出去"还糟糕。

1.2 这最开始的1秒决定了一半的用户体验

这一秒的关键指标有两个:上行成功率和上行延迟。

我们做这一块第一反应几乎都是"加重试、加超时",最容易忽略的是 DNS 解析失败、TLS 握手失败、token 过期、端口被防火墙拦掉——这几类在弱网用户里频率比"网络丢包"高得多,靠重试是修不好的,只是把同一个失败重复一遍。

二、上行那一秒走过的几道关

2.1 设计这一关的硬约束

网络不可控——弱网 / 切网 / NAT 超时 / DNS 劫持,客户端能假设的只有"网络随时会变"
失败要可恢复——任何一关失败 SDK 都得有兜底,不能让"DNS 解析失败 = 消息丢"
延迟有目标——端到端 P99 几百毫秒内是常见口径,这一秒的握手 / 解析 / 鉴权加起来不能超过这个目标阈值

2.2 客户端 SDK 拼包与本地落盘

用户点"发送"那一刻,SDK 做的第一件事不是发包,而是先把消息按本地序号、消息 ID、时间戳记录到本地数据库。没有这一步,失败就没法重发、断网就没法续传、UI 也立不起"发送中"气泡。

接着是拼包。一条上行消息大致是:协议头(magic + version + length + checksum) + 鉴权字段(token / session) + 业务体。业务体序列化格式有取舍:

格式	优势	代价
JSON	可读、调试方便、跨语言无痛	体积大、字段名重复占用、解析慢
Protobuf	体积小(可省 30%~50%)、解析快、强类型	调试需要 .proto、跨版本兼容要小心字段编号
自定义二进制	体积最小、贴合业务	维护成本高、跨平台对齐麻烦、扩展难

我们的经验是:初创期直接用Protobuf。自定义二进制只在某信那种规模、要榨干每字节的项目里才值得做——中等规模 toB IM 用 Protobuf 已经够,加压缩(gzip / zstd)能再拿一截。

接下来是上行队列。SDK 内部 FIFO 队列,本地落盘消息按序进队,网络可用时按序出队。两个细节容易被忽略:断网时不阻塞用户(状态走"发送中",不卡输入框)、重启不丢消息(队列持久化到本地数据库)。

on_user_send(content):
    msg = build_message(content)
    msg.local_id = generate_local_id()// 客户端本地 ID,服务端拿到后映射成 msgSeq
    msg.client_ts = now()
    db.save(msg, status=PENDING)// 关键:先落盘,后发送
    show_ui(msg, status=SENDING)
    upload_queue.enqueue(msg)

最容易踩的坑:消息 ID 用服务端生成,客户端只用 local_id 做去重映射。这条错过了,网络抖动重传时服务端拿不到稳定客户端 ID,就只能靠业务字段去重,代价巨大。

2.3 接入通道的三级降级

消息拼好、本地落盘了,SDK 要决定走哪条通道。接入通道设计为三级降级结构:

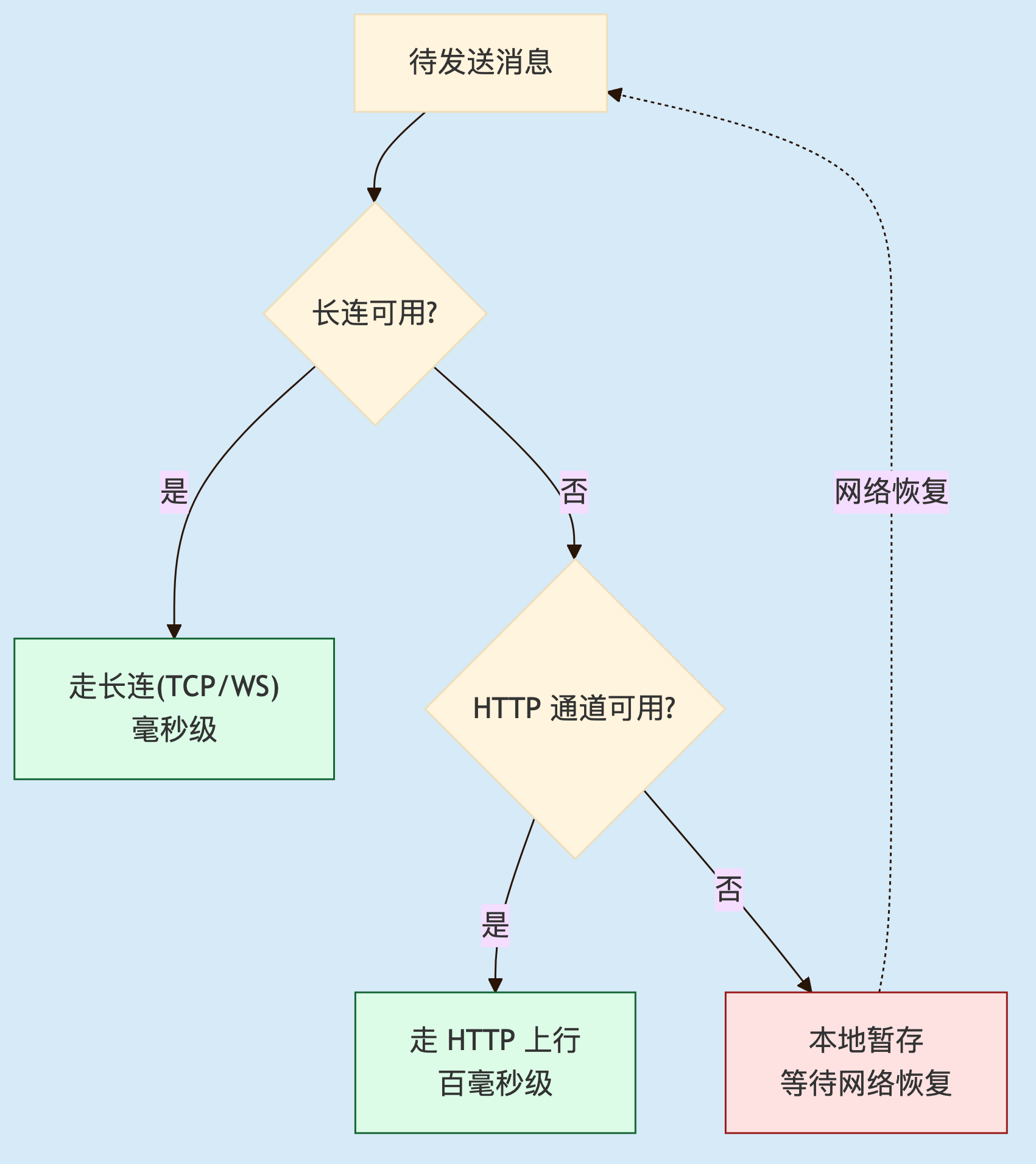

图 2. 接入通道三级降级：长连优先,HTTP 备用,本地兜底。

第一级长连(TCP/WebSocket):延迟最低,前提是长连活跃
第二级 HTTP 短连:长连建不起来或被网络限制(企业内网 / 部分 Wi-Fi 只放 80/443)时的备用通道;只要能上网就能通。某信 mars 专门提到"同时提供长连、短连两种网络通道",原因就在这里
第三级本地兜底:两条通道都不通时消息留本地队列等网络恢复

降级判定:

长连断了不立刻降级(可能是临时抖动,先等几百毫秒);
长连一通也不只走长连(发出去没收到 ACK,中间节点可能丢包,降级 HTTP 重试);
后台限制是重要变量(iOS/Android 进后台长连会被杀,切三方推送拉醒 App 是另一条路)。

2.4 域名解析与 HTTPDNS

通道选定,SDK 要知道接入层在哪里——也就是域名解析。这一关是失败率最高的一关。

运营商 LocalDNS 在移动场景下几个老问题:劫持(返回错误 IP 把流量导走)、调度不准(华南用户路由到华北节点)、缓存过期不及时、跨网解析慢。这些影响叠加,弱网场景下上行失败率会显著高于稳态网络(具体数字依网络环境差异较大)。

业界主流是 HTTPDNS——用 HTTP 协议直接向自家 DNS 服务请求 IP,绕开 LocalDNS。机制简单,工程化有几个层次:

层次	做法	说明
基础版	客户端 HTTP → 自家 DNS 拿 IP → 本地缓存 → 发起业务连接	解决劫持,不解决调度精度
进阶版	缓存按"城市 + 运营商"粒度,服务端按地理位置返回最近节点	某字火山 HTTPDNS 2.0 之前的主流做法
精细版	缓存粒度细化到"网段"——同城同运营商内不同网段走不同节点	某字火山 HTTPDNS 2.0,解决"城市级调度污染"

HTTPDNS 的代价是首次解析多 1 个 RTT(向自家 DNS 服务也得发 HTTP),所以几乎所有实现都做"启动时预解析"——App 一启动就把 IP 拉回来缓存,用户真正发消息时直接走缓存。

2.5 TLS 握手与 0-RTT

IP 拿到了,SDK 要和接入层建连。任何一条 IM 上行通道都要加密——明文传输在移动场景下等于把消息内容曝光给运营商、企业代理、公共 Wi-Fi。问题在于,标准 TLS 握手本身就要 1~2 个 RTT,在弱网下这一段可能占到整个上行延迟的一半。

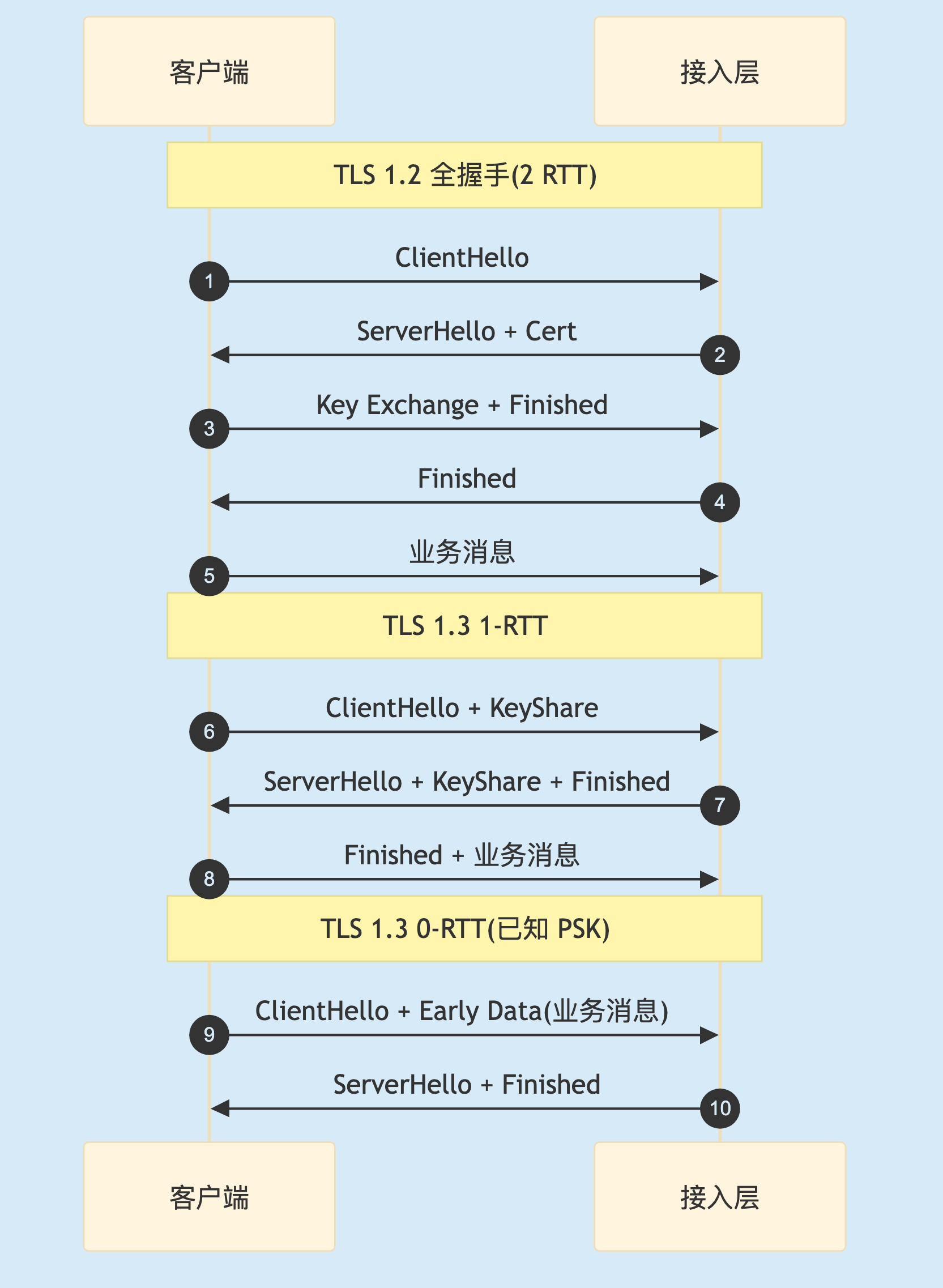

图 3. TLS 握手的三种姿势

TLS 1.3 是默认选择,1-RTT 是基线
0-RTT 在 IM 上行非常有价值——用户每天 N 次发消息每次省 1 RTT 是看得见的收益
0-RTT 不是免费的——弱化了前向安全(同 PSK 多次使用)和重放保护(Early Data 可被重放);
会话恢复优化:握手成功后保存 session ticket,下次同服务端直接复用,省证书校验和密钥协商;移动端切网后复用能省半秒以上

2.6 接入层鉴权与连接归一

TLS 通了,消息加密发出去了,轮到接入层做事——接入层要回答两个问题:这是谁发的(鉴权)、这条 socket 挂到哪个用户上(连接归一)。

鉴权三种时机:

时机	做法	优势 / 代价
TCP 握手前	TLS 客户端证书 / mTLS	最严;客户端证书管理复杂,移动端实施成本高
TCP 握手后第一个业务包	首包带 token,校验通过才允许后续业务	主流做法,兼顾安全和实施成本
每包都鉴权	每条消息都带 token	性能损耗大,只在高敏场景下用

主流是第二种:长连建立后,第一个业务包必须是"鉴权包"(常叫 Login / PushReg / Hello),包含 token / 设备指纹 / 协议版本。接入层校验 token(常委托独立鉴权服务),通过后把 Channel 标记"已激活"。

接着做连接归一——把这条 socket 和"用户 + 设备端类型"(uid#mobile / uid#desktop / uid#web)绑定。绑定信息写两个地方:本地内存 Map<userKey, Channel>(下行查 socket 用)、集中存储 im:online:<userKey> → 接入层 IP:port(其他节点知道用户挂在哪台机器)。

这是 Session 管理的入口——Session 一致性(死连接 / 多端互踢 / Pod 漂移)是独立大话题,这一秒里只需做对"绑定完成、可投递"这件事。

on_first_business_packet(channel, packet):
    if not is_auth_packet(packet):
        channel.close() // 关键:不是鉴权包,直接断
        return
    token = packet.token
    user = auth_service.verify(token)
    if user is None:
        channel.close()
        return
    channel.user = user
    channel.activated_at = now()
    local_session_map.put(user.key, channel)
    redis.set("im:online:" + user.key, this_node_ip, ttl=300)
    publish_online_event(user.key)

2.7 上行那一秒的时间轴

用户感知上是瞬间,但每一关都吃几十到几百毫秒——时间轴长这样:

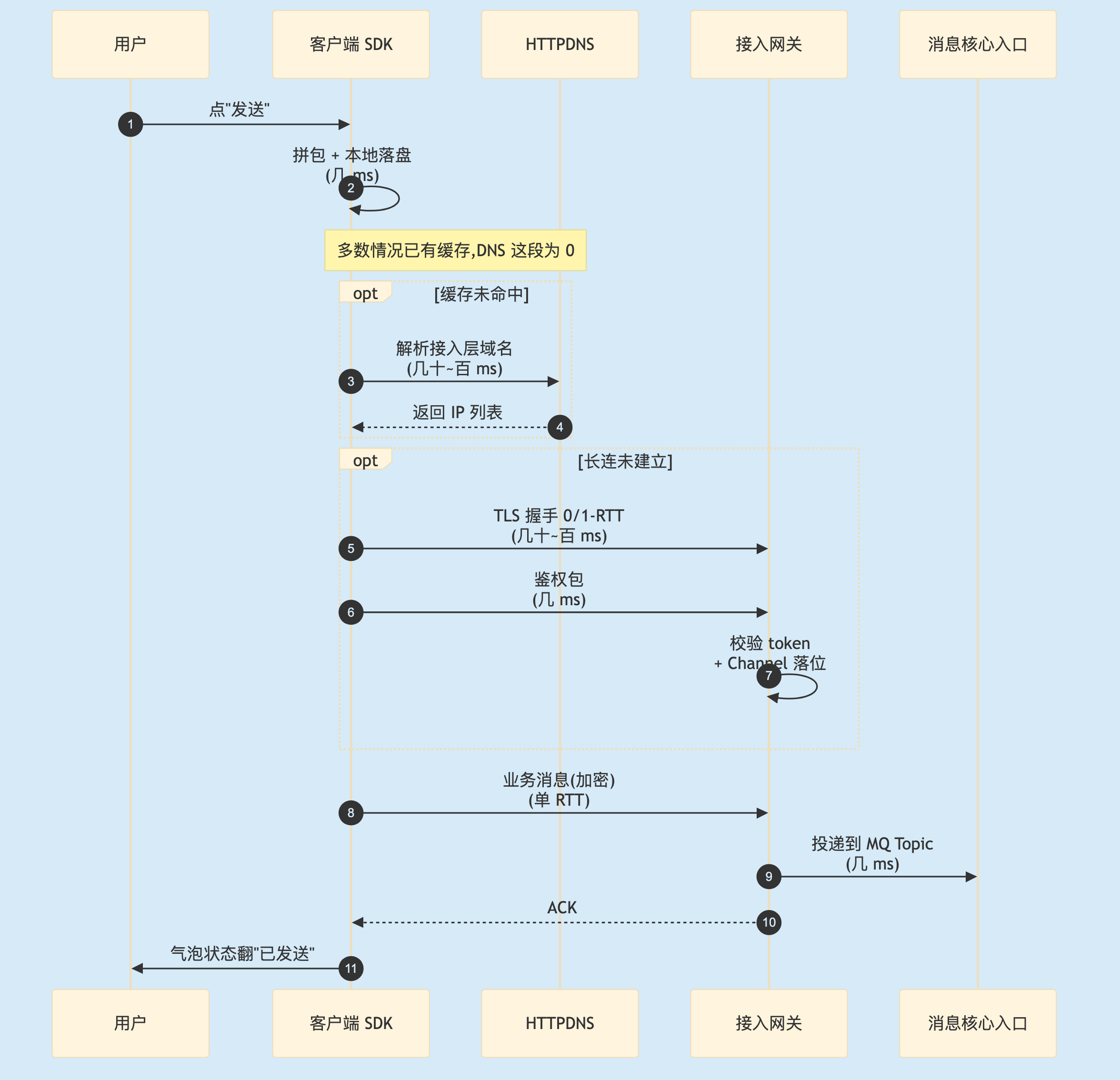

图 4. 上行那一秒的时间轴。长连复用 + DNS 命中缓存稳态下点击到 ACK 通常 50~200ms;长连重建 + DNS 重解析的冷启动可能 500ms~2s(我们toB IM 项目里观察到的范围,具体值随网络质量和服务部署差异显著)。

冷启动和稳态差一个数量级——这是 IM SDK 优化的核心命题:让冷启动尽可能快、稳态尽可能稳。客户端预解析、长连预热、0-RTT 都是这条命题下的具体手段。

三、大厂如何做

3.1 某信 mars:TCP socket 之上长出一套通信组件

mars 是某信内部后来开源的移动端 IM 跨平台网络组件,把 IM 上行链路的工程经验沉淀到 socket 层封装。公开资料里的关键点:

同时提供长连、短连两种通道,业务按场景选
DNS 防劫持 + 动态 IP 下发 + 就近接入 + 容灾恢复,把"域名解析"做厚
socket 层自控连接策略 / 多级读写超时 / 收发策略,不依赖标准 HTTP 栈
复合连接 + IP 排序应对弱网——同时试多个 IP、按历史连通率排序
智能心跳——动态调整间隔平衡保活和耗电
MMTLS——基于 TLS 1.3 草案的自研安全协议,默认 0-RTT PSK

维度	详情
优势	每一关都做到极致;开源后业界可参考的工程实现样本;长连 + 短连 + 弱网都覆盖
代价	工程量极大,需长期投入的底层团队;中小团队复用 mars 比自研更现实

3.2 接入层无状态化的通用做法

接入层无状态化是他们公开资料里完整披露的话题——核心三个点:连接层无状态化(Channel 状态外移到集中存储)、多 IDC 调度(用户连接可在不同机房漂移)、连接层和业务层解耦(接入层只管连接,业务消息透传)。

无状态化直接对应这一秒"接入层鉴权与连接归一"的工程难点:接入层 Pod 可随时重启升级(状态在 Redis,新 Pod 拉起用户重连即可)、单 IDC 挂了客户端可重连到另一个 IDC、横向扩容线性加机器。

维度	详情
优势	接入层水平扩展简单;故障域小;升级 / 灰度成本低
代价	集中存储成为新瓶颈和故障点;消息下行要先查"用户挂哪台机器"多一跳;

3.3 某字火山 HTTPDNS:把"城市-运营商"降到"网段"

某字火山 HTTPDNS 服务他们自家多个核心产品 App。把缓存粒度从"城市-运营商"细化到"网段"。采用"城市 + 运营商"做缓存键——同城同运营商所有用户拿同一份 IP。但实际网络里,同城同运营商不同网段可能属不同 CDN 调度域,部分用户会被调度到"次优节点"。他们通过自研网段库 + 动态划分算法压住这个调度污染问题,工程上还配多级缓存、预取、拨测日志聚合作为网段划分数据源。
