数据中心高密度、模块化、灵活扩展式配线架

在AI智算、云服务及高性能计算（HPC）高速发展的当下，数据中心正经历深刻的转型与升级，构建高性能网络架构，以应对指数级增长的海量数据需求。随着智算中心、AIDC规模化部署与现有数据机房布线密度升级改造，传统光纤配线架受限于体积大、扩容难等因素，已难以应对未来激增的光纤管理需求。

MP6高密度布线产品凭借高密度和模块化设计，搭配种类丰富的模块选项，在实际应用中获得客户的认可，是专为算力中心、数据机房等高密度布线场景设计的核心布线设备，拥有足够的容量和高速且低延迟的数据传输能力，满足日益庞大的数据需求，支持更高速率网络升级。

其核心特点如下：

高密度布线

1、 最高支持1U-144芯LC连接和4U-576芯LC连接，从而可以在2.2m的网络配线机架实现MP0-LC 6480芯的密集配线，实 现空间高效利用。

2、 支持新型VSFF连接器，实现1U-216芯CS连接和1U-288芯SN连接，在2.2m的网络配线机架实现MP0-CS 9720芯和 MP0-SN 12960芯的超高密度配线，连接密度大幅提高。

3、使用MPO/MTP适配器面板，1U配线架内可容纳72根MPO/MTP主干跳线，在2.2m的网络配线机架实现3240根 MPO/MTP主干跳线密集配线，连接密度最高可达77760芯。

模块化部署

1、 配线架为1U-3层滑动式托盘结构，每个托盘可独立滑动，为布线作业，保留足够的操作空间。

2、模块和适配器面板，均可从配线架前后安装或拆卸，无需使用额外工具，便可实现移动、添加和更改操作。

3、拥有布线集成度更高的2U，4U规格可供选择，满足数据中心建设的多样化需求。

灵活的拓展性

1 、可选择8芯、12芯、16芯、24芯规格的LC模块，并支持CS、SN、MPO/MTP等高密度连接器，兼容单模/多模光纤，满 足不同设备连接需求

2、灵活高效的线缆管理，配线架前后均配备理线架，不占机柜空间。

3、跳接模块，通过定制芯数和光纤极性，适配不同规格的光模块直连。

4、熔接模块，跨机房光缆引入，可将光缆熔接至模块内预留的光纤之中。

5、 适配器面板，光纤跳线连接至适配器的前后端，进行网络部署，目前已支持LC/CS/SN/MPO/MTP适配器。

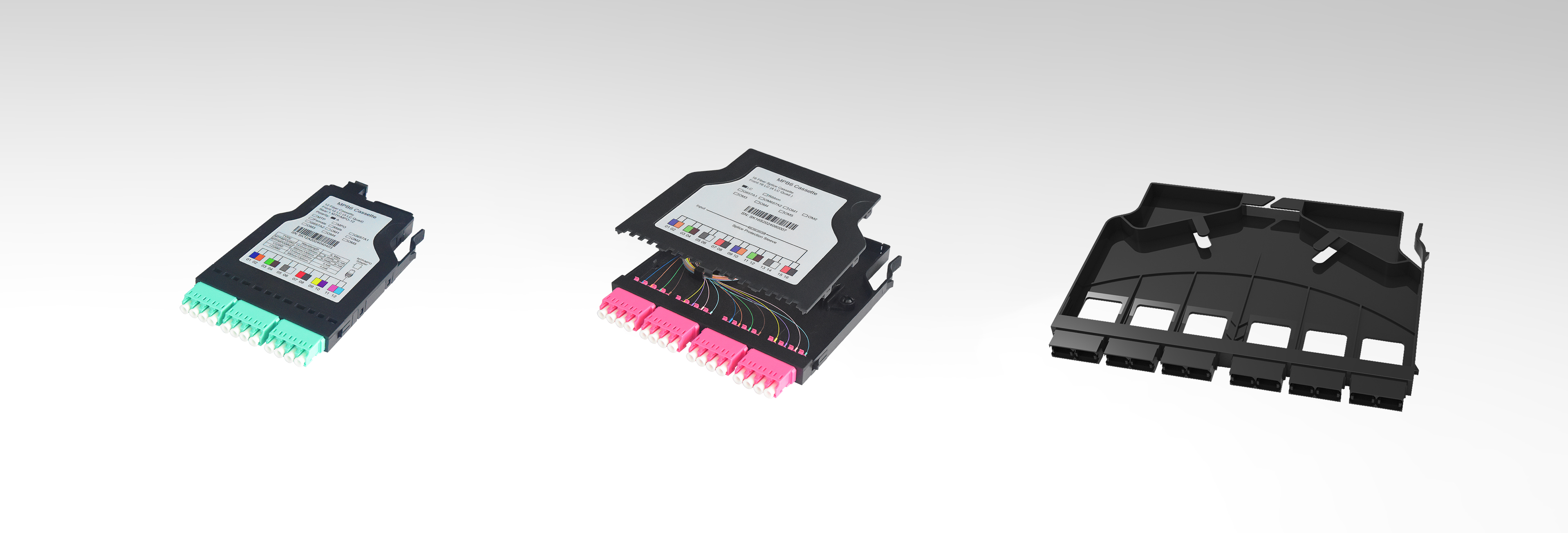

跳接/熔接/适配器面板

光电混合布线

在原本配线架托盘基础上，增加了对RJ45模块的支持，保留高密度特性下实现光电混合布线，由此MP6配线架成为国内首款光电混合滑动式高密度配线架，典型配置为：1U-24口RJ45和48芯LC光纤，适应更加多样化的网络布线需求。

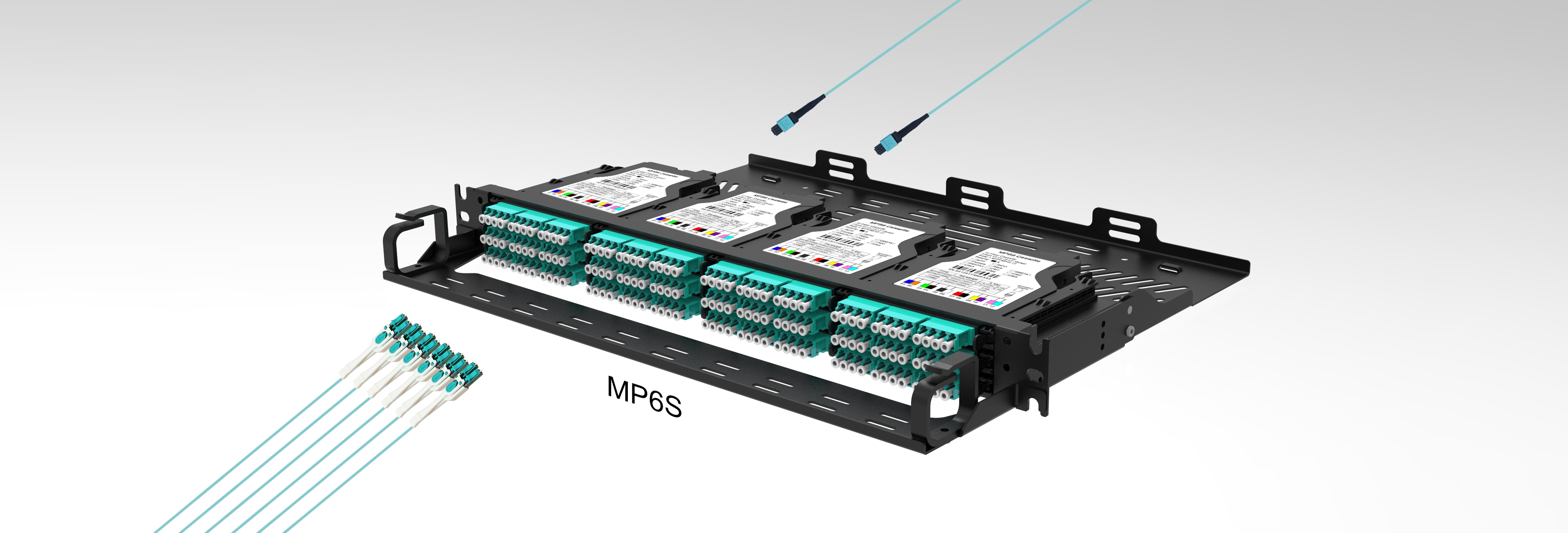

简易型高密度配线架

此外，针对机柜深度较浅或空间狭小的布线场景，可选择简易型高密度配线架MP6S(Slim)，配线架本体深度仅125mm，安装前后理线架后深度为336mm，在连接芯数不变的情况下，相比标准版深度减少32%。
