运维干货｜超聚变 2288H 系列服务器 RAID 配置完整教程（BIOS 本地 + iBMC 远程双方案）

前言

服务器部署第一步必做 RAID 阵列，决定数据安全与读写性能。很多运维新人初次操作容易踩坑：硬盘数据误删、阵列创建失败、找不到 RAID 配置入口。本文基于2288H V5/V6实测文档，整理两套实操方案：开机 BIOS 本地配置、iBMC 网页远程配置，附带 RAID 级别选型科普、故障预处理避坑指南，零基础也能一次操作成功。

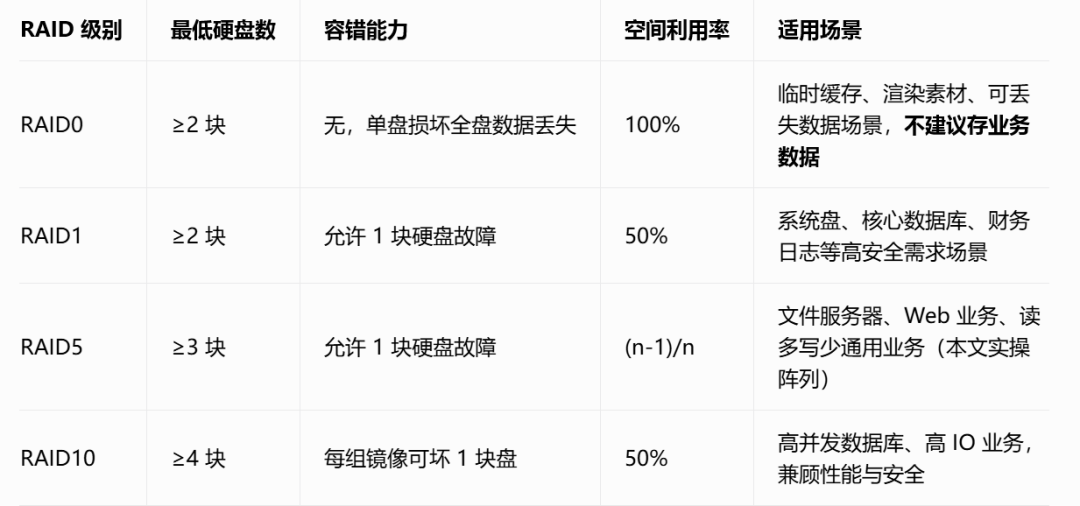

一、前置知识：RAID 级别怎么选？

先搞懂阵列特性，再动手配置，避免后期业务扩容翻车

⚠️ 重要提醒：创建 RAID 会清空硬盘全部数据，操作前务必备份磁盘内重要文件！

二、方案一：开机 BIOS 本地配置 RAID5（2288H V5 机型，DEL 键进入）

环境信息

远程虚拟控制台地址：192.168.2.100

iBMC 账号：Administrator，密码：Admin@9000

阵列卡：AVAGO MegaRAID SAS3508

步骤 1：开机进入 BIOS 功能菜单

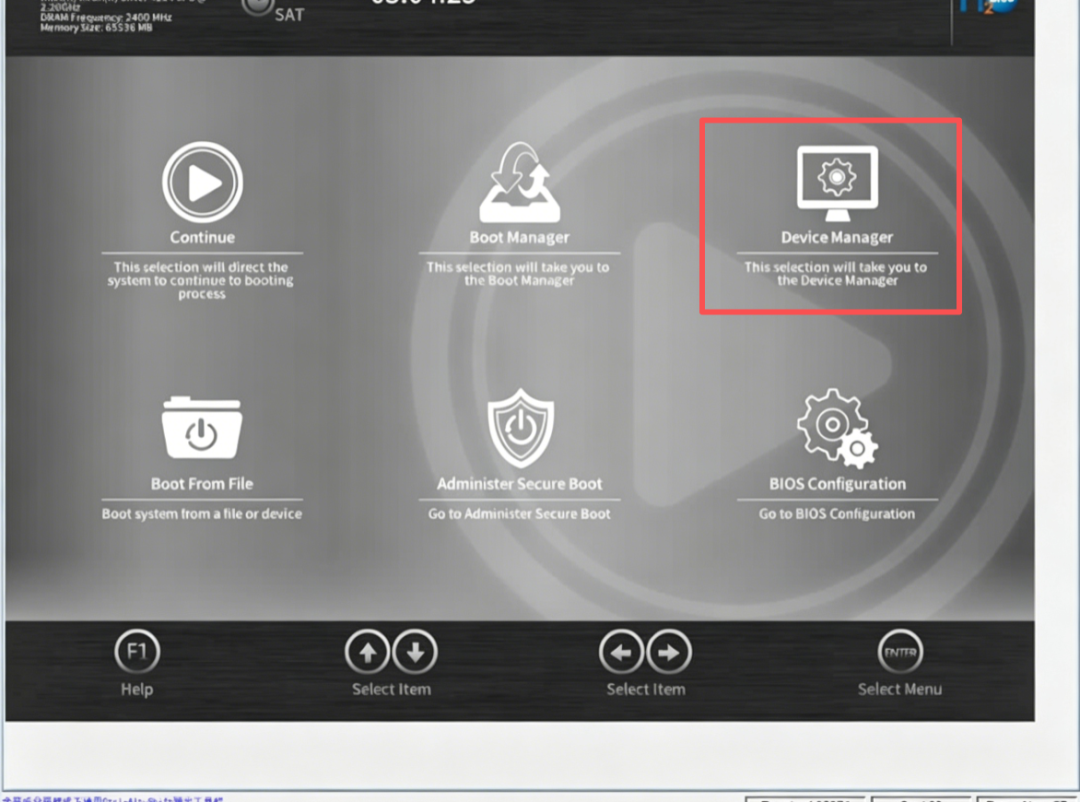

服务器上电，远程控制台画面弹出时，连续按键盘DEL键，进入 Insyde BIOS 主界面补丁未加载系统前界面选项：

• Continue：正常启动系统
• Boot Manager：启动项管理
• Device Manager：阵列卡配置入口（本次操作选项）

点击【Device Manager】进入硬件设备列表

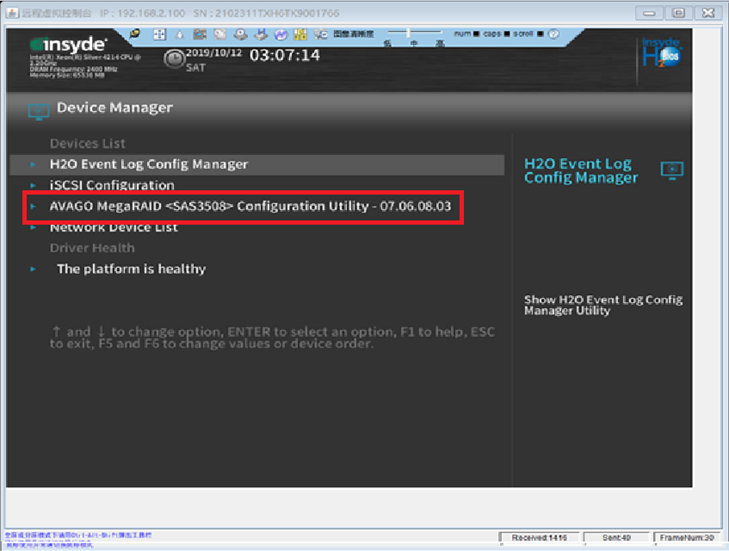

步骤 2：进入 MegaRAID 阵列配置工具

设备列表找到红框标注：AVAGO MegaRAID <SAS3508> Configuration Utility，回车进入阵列管理页面

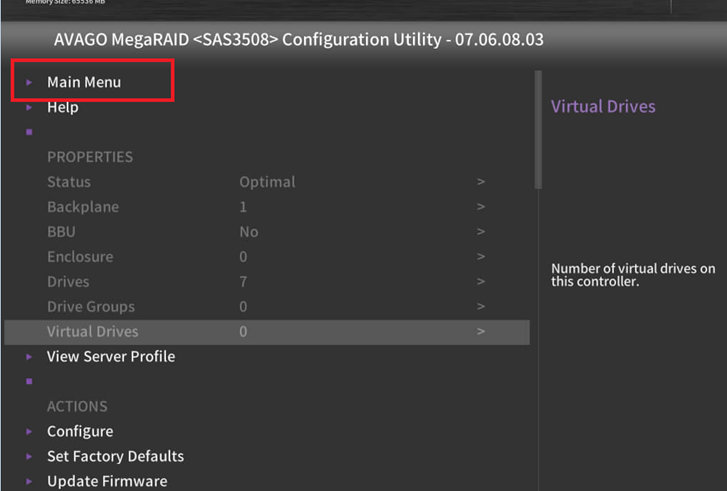

步骤 3：进入阵列创建总菜单

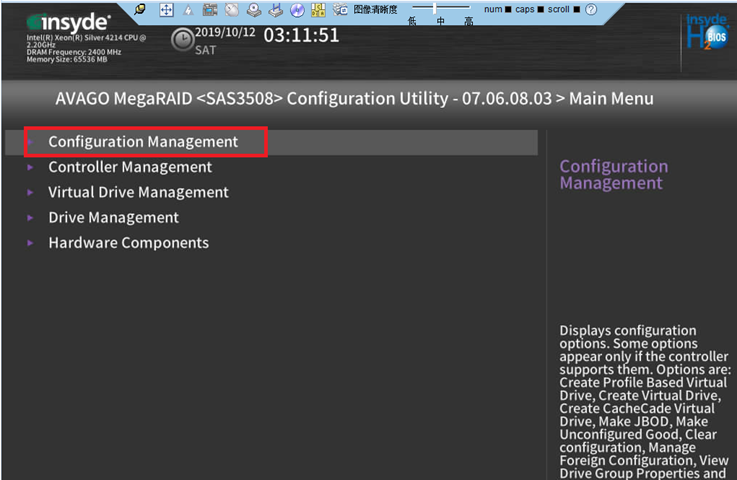

1. 展开【Main Menu】主菜单
2. 选择【Configuration Management】配置管理（阵列创建核心菜单）

步骤 4：新建虚拟磁盘（创建 RAID）

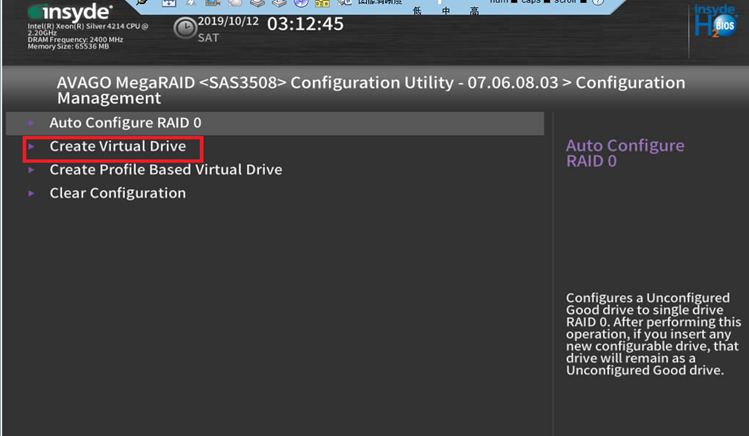

选择【Create Virtual Drive】创建虚拟磁盘，进入阵列参数配置页

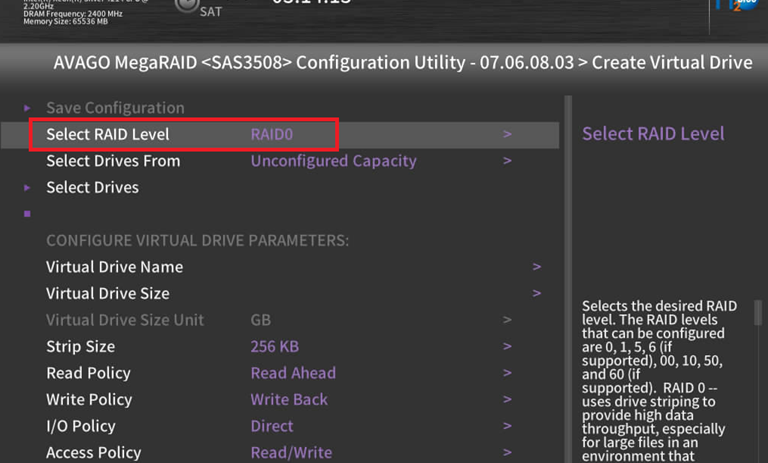

步骤 5：选择 RAID 阵列级别

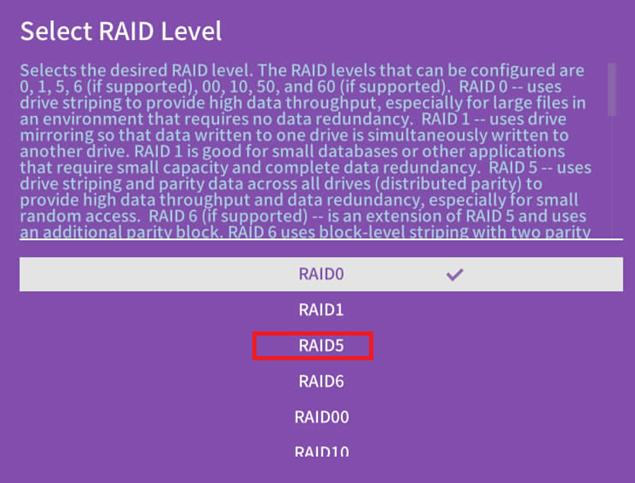

1. 选中【Select RAID Level】，默认 RAID0，回车进入级别选择
2. 光标切换至RAID5，回车确认（本次实操标准阵列）

步骤 6：勾选参与阵列的硬盘

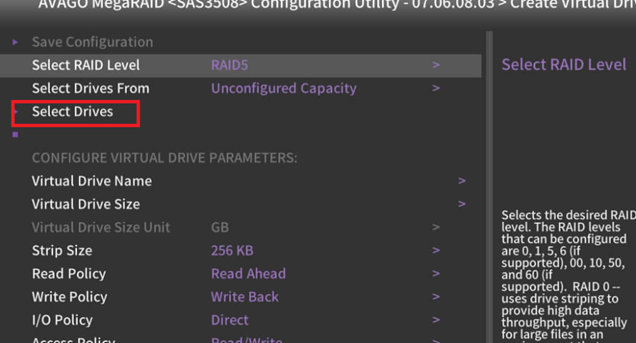

1. 点击【Select Drives】进入磁盘选择页面

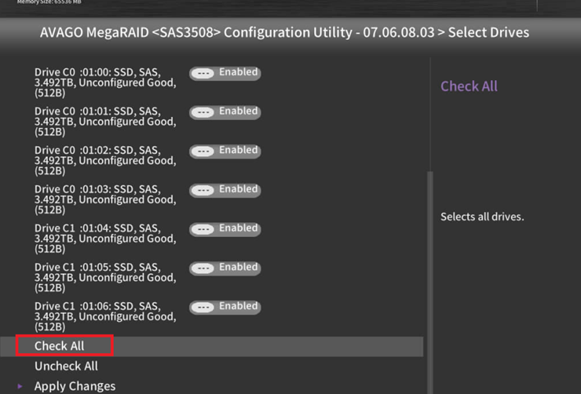

2. 点击【Check All】一键勾选所有未配置硬盘（Unconfigured Good 状态）

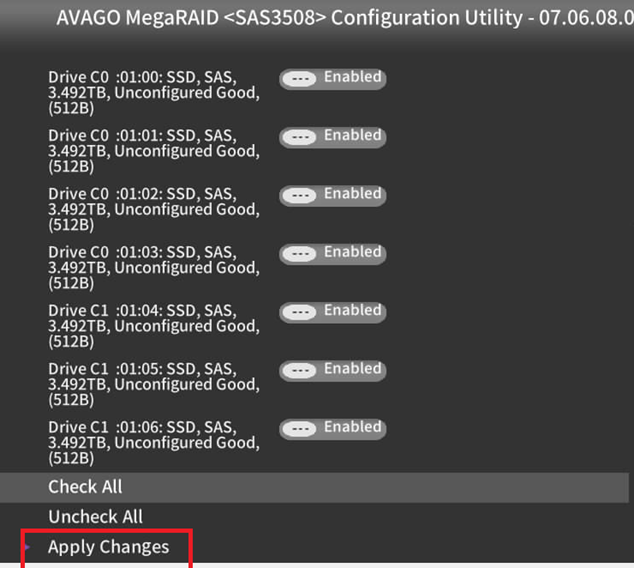

3. 确认全部磁盘启用后，点击【Apply Changes】保存磁盘选择

步骤 7：保存阵列配置并确认创建

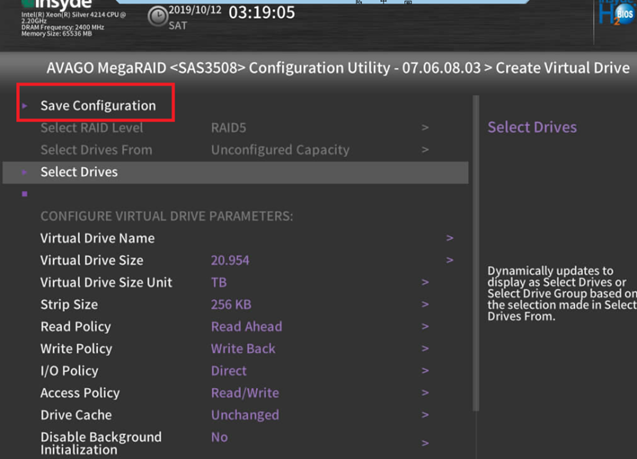

1. 返回参数页，选择【Save Configuration】保存阵列设置

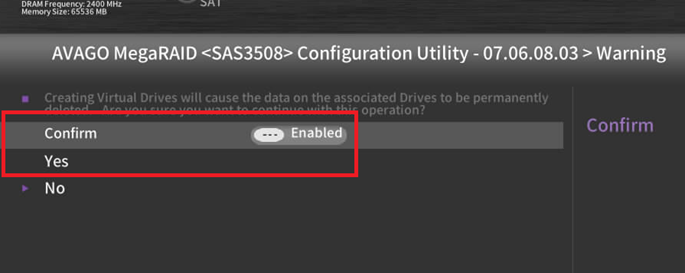

2. 弹出警告弹窗（提示硬盘数据将永久清除），将【Confirm】设为 Enabled，选择 Yes 确认
3. 等待阵列初始化完成，虚拟驱动器创建成功，重启服务器即可识别磁盘

三、方案二：iBMC 网页远程配置 RAID（无需重启进 BIOS，推荐远程运维）

登录 iBMC 后台

步骤 1：进入存储管理模块

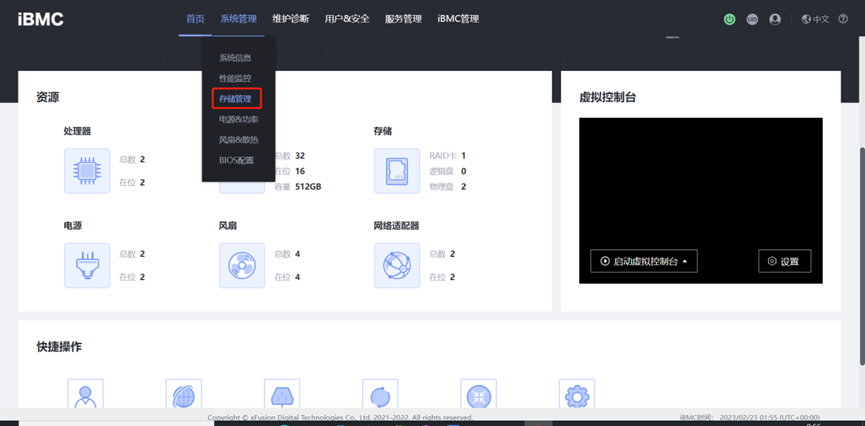

顶部导航栏【系统管理】→下拉选择【存储管理】，识别 9460-8i 阵列卡与物理磁盘

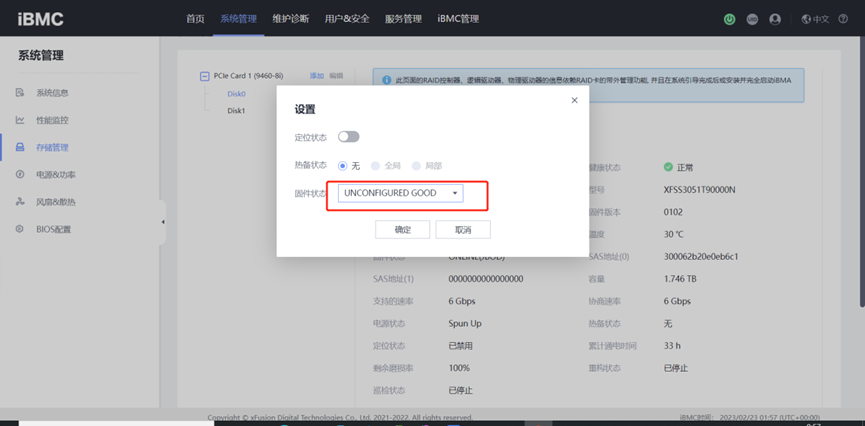

步骤 2：预处理硬盘状态（关键避坑）

选中待组建阵列的 Disk0/Disk1，点击【设置】，磁盘状态修改为UNCONFIGURED GOOD（未配置正常状态，阵列创建前置条件）

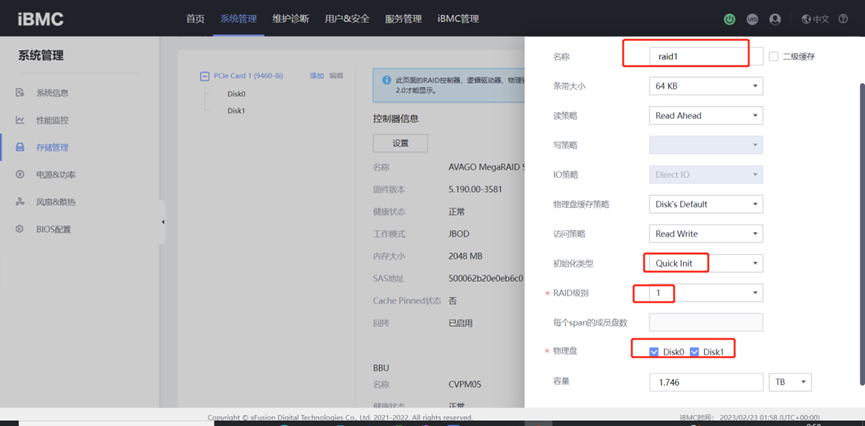

步骤 3：新建逻辑盘（RAID 阵列）

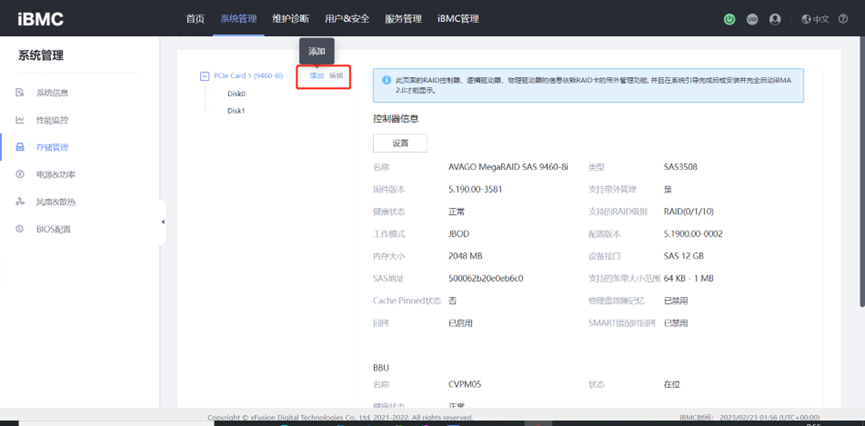

1. 选中 RAID 控制器，点击页面【添加】按钮，弹出创建窗口
2. 参数配置参考（通用标准）：

• 名称：自定义（如 raid5_data）
• RAID 级别：按需选择（示例 RAID1）
• 条带大小：64KB（SSD 推荐 256KB）
• 读策略：Read Ahead
• 写策略：Write Back
• 初始化类型：Quick Init（快速初始化，节省时间）
• 物理盘：勾选需要加入阵列的硬盘

步骤 4：保存并完成配置

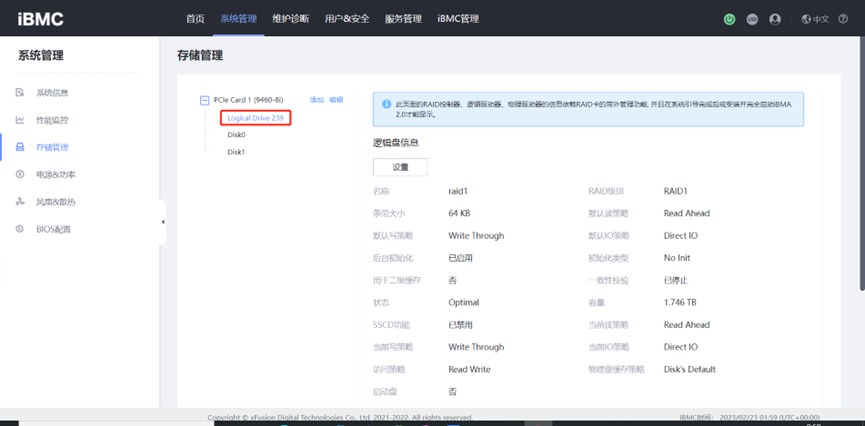

点击保存，页面生成【Logical Drive】逻辑盘，状态显示 Optimal 即阵列创建完成，无需重启服务器，可直接安装操作系统

四、旧服务器重装系统：RAID 清理 & 硬盘初始化避坑流程

服务器开机按Delete进入 BIOS 界面，这里说明两个高频运维关键点：启动模式区分、RAID 卡快捷键；同时附上旧阵列清理步骤。

4.1 BIOS 启动模式核心区别（2T 硬盘分区必看）

• Legacy 传统模式：仅支持 2TB 以内单块硬盘，超过 2T 硬盘会丢失容量、无法完整分区，大容量业务服务器禁止使用；

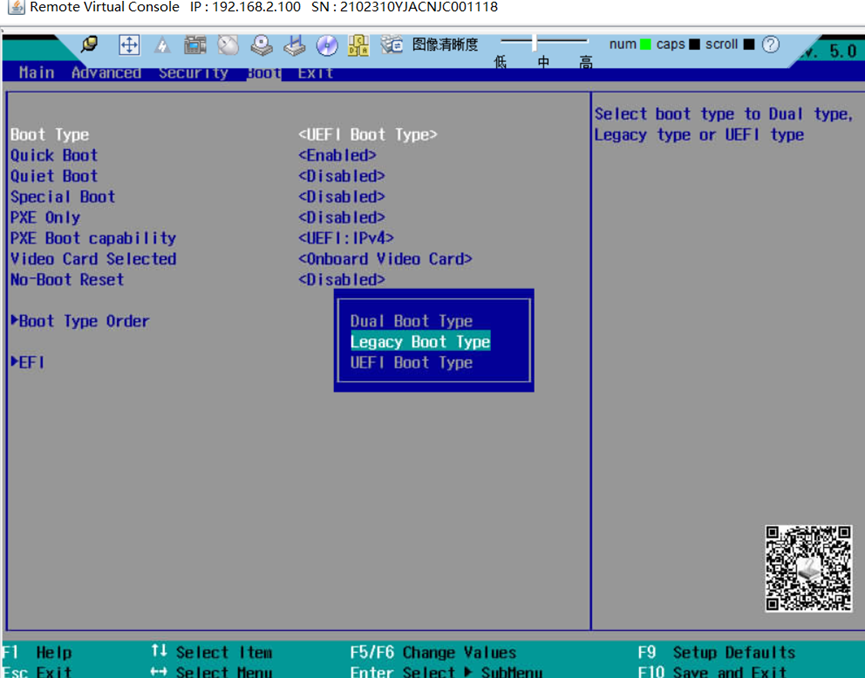

• UEFI 模式：支持 2TB 以上大容量硬盘，搭配 GPT 分区表，新机 / 大容量磁盘统一切换此模式。切换路径：进入 Boot 启动分类，将 Boot Type 由 Legacy 改为 UEFI，保存重启生效。

4.2 RAID 阵列卡快捷进入快捷键

无需层层点开 Device Manager：服务器上电硬件自检阶段，屏幕弹出阵列卡自检信息时，直接按下快捷键Ctrl+B，一键直达 MegaRAID 阵列配置界面，节省操作步骤。

4.3 旧服务器重装：RAID 清理 & 硬盘异常修复流程

针对 2288H V3 老旧机型、原有阵列残留、硬盘异常（Foreign 外来配置 / UB 未就绪）场景，操作顺序（其他型号服务器操作类似略有不同）：

1. 开机按Del进 BIOS，Ctrl+B 进入阵列卡工具

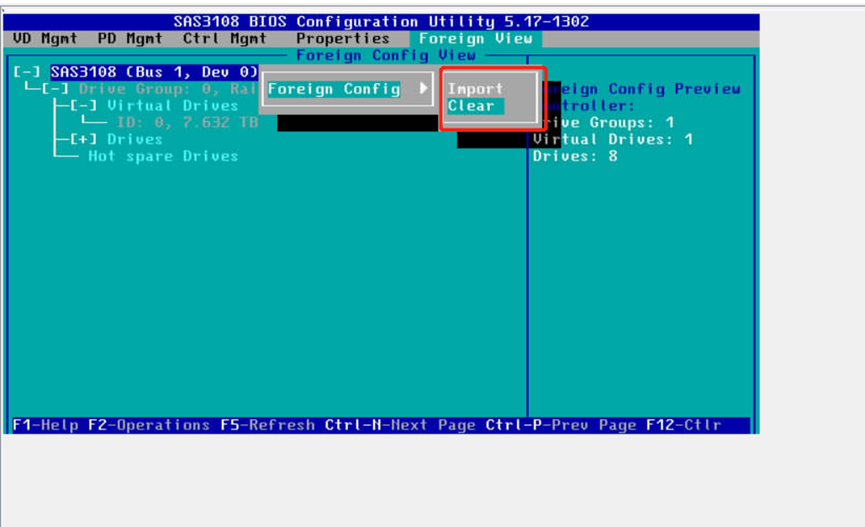

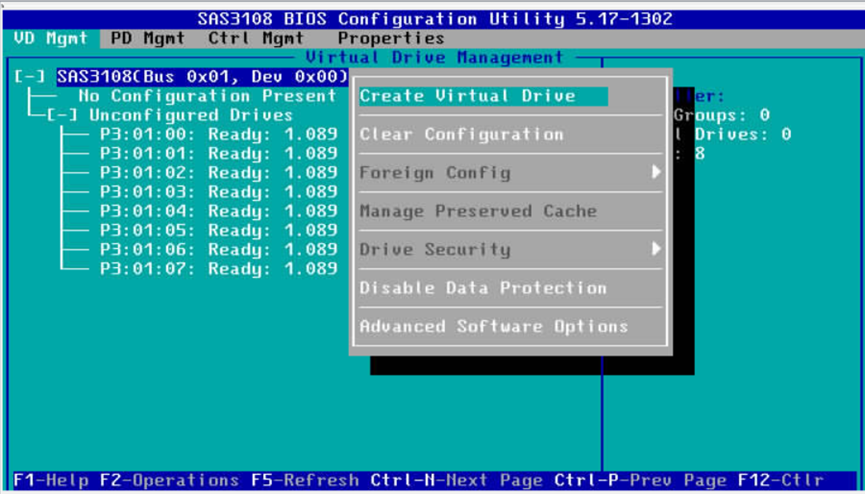

2. 清除外来配置：【Foreign Config】→【Clear】，清空旧服务器阵列残留

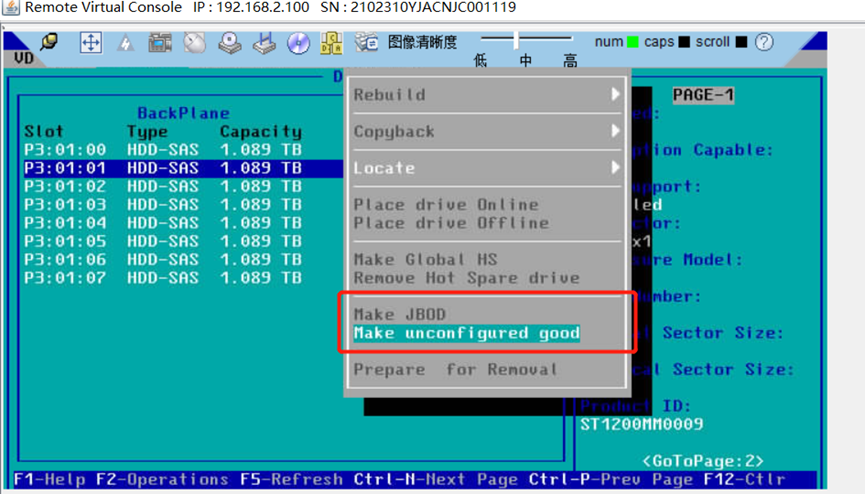

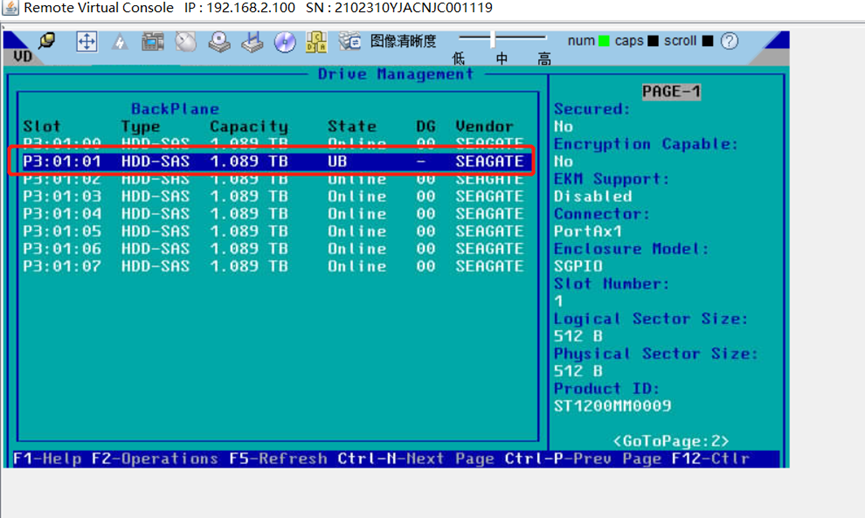

1. 硬盘状态修复：选中异常硬盘，Fn+F2 选择【Make unconfigured good】恢复正常状态

4. 清除原有阵列：【Clear Configuration】清空全部旧阵列

5. 按前文步骤重新创建目标 RAID 阵列

五、高频踩坑 FAQ

Q1：创建 RAID 提示硬盘不可选？

A1：硬盘状态不是Unconfigured Good，iBMC 网页或阵列工具中将硬盘修改为该状态；存在外来配置先执行 Clear 清除。

Q2：BIOS 找不到 Device Manager 阵列入口？

A2：服务器未识别阵列卡，检查硬盘背板、RAID 卡硬件接线，重启服务器重新进入。

Q3：Legacy 模式无法识别 2T 以上硬盘？

A3：BIOS 启动模式切换为 UEFI Boot Type，大硬盘分区必须 UEFI 模式安装系统。

Q4：阵列创建完成系统看不到磁盘？

A4：阵列未完成初始化，等待后台快速初始化结束；安装系统时加载对应 SAS 阵列卡驱动。

六、运维总结

1. 机房本地操作：优先 BIOS DEL 键配置，适合新机上架、无网络远程场景；
2. 远程运维操作：优先 iBMC 网页配置，无需重启反复进 BIOS，效率更高；
3. 业务存储优先 RAID5/RAID10，系统盘单独做 RAID1，兼顾安全与容量；
4. 任何阵列操作前确认硬盘无留存数据，重要业务必须提前离线备份。

本文适配超聚变 2288H V3/V5/V6 全系列机型，SAS3508、9460 阵列卡通用，企业机房运维可直接收藏复用；浪潮、戴尔、H3C 等其他品牌服务器配置逻辑相近，仅 BIOS 界面、操作快捷键存在细微差异，可参照本文思路实操。
