机械臂柔性控制的惯性补偿参数获取

作者头像
索旭东
发布2026-07-21 16:00:00
发布2026-07-21 16:00:00
150
举报
文章被收录于专栏:具身小站具身小站

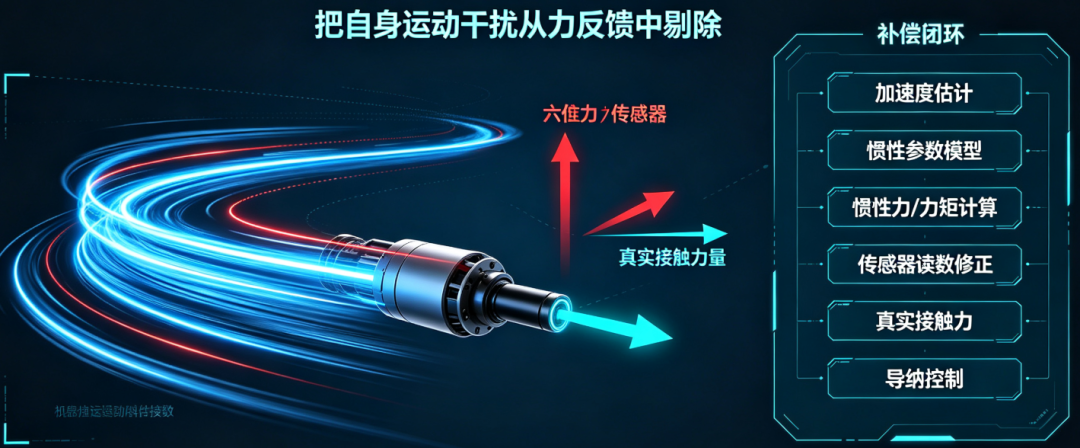

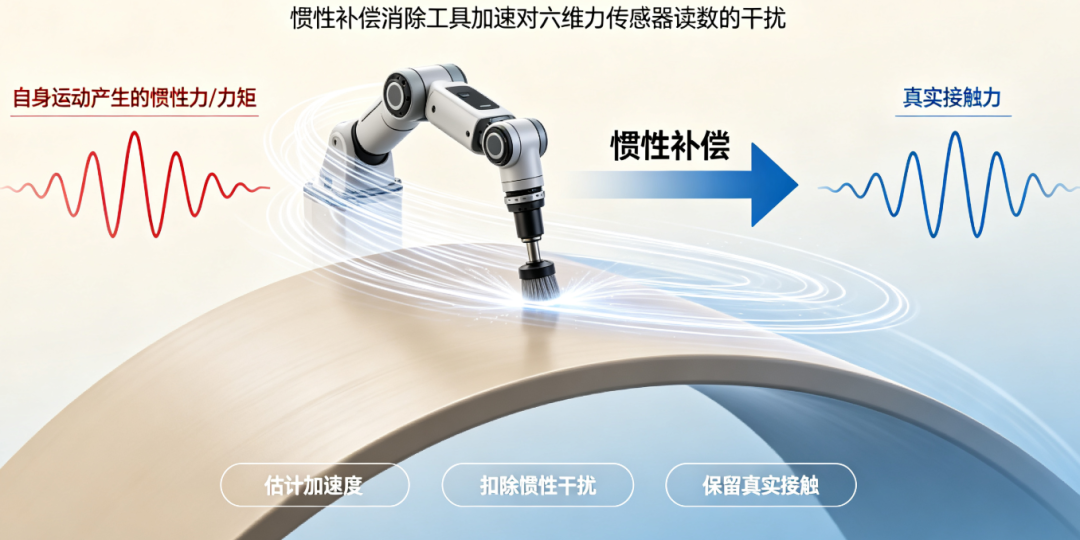

惯性补偿的目的,是消除工具自身加速运动时产生的惯性力/力矩对六维力传感器读数的干扰。这样,传感器输出的就只剩下真实的接触力,确保导纳控制器不会把机器人自己的“动”误认为外界的“碰”。

对清洁场景,过程运动平缓,惯性力通常比重力小一个量级,但如果在快速趋近、区域切换、或者有突然的启停时,惯性项的影响就会凸显。因此,进行恰当的惯性补偿,是让整个力控系统在所有工况下都稳健运行的必要保障。


一、惯性补偿需要哪些参数

所有参数都定义在传感器坐标系下。

参数类别

符号

含义

是否已从重力补偿获得

工具质量

m

传感器下安装面以下所有工具的总质量

是,负载辨识已得

工具质心

r_com

工具质心在传感器坐标系中的位置向量 [xc,yc,zc]T

是,负载辨识已得

工具惯性张量

I_sensor

工具相对于传感器坐标系原点的 3×3 惯性矩阵

❌ 需要额外获取

传感器线加速度

a_sensor

传感器坐标系原点的线加速度向量

❌ 需要实时计算

传感器角速度

ω

传感器坐标系的角速度向量

❌ 需要实时计算

传感器角加速度

α

传感器坐标系的角加速度向量

❌ 需要实时计算


二、各参数原理、含义与获取方式

1. 工具惯性张量 I_sensor

物理含义:表示工具质量在传感器坐标系下抵抗转动加速的能力分布,是一个对称矩阵:

对角元素是绕各轴的转动惯量,非对角元素是惯性积,描述质量分布的不对称性。

为什么需要它:当工具发生角加速度 α时,传感器会感受到一个惯性力矩 −Iα(若转动轴不在质心还会耦合)。如果角运动极小,此项可忽略。但机构有两个俯仰轴,运动时工具会产生绕俯仰轴的角加速度,因此 I_sensor 需要被考虑。

获取方法(按推荐度排序)

  • 方法一:CAD 计算(推荐首选) 在 SolidWorks 等软件里,为所有零件赋予真实材料密度,以传感器坐标系原点为参考点,直接读取整个装配体的惯性张量,这是最直接且相对准确的方法,尤其模组结构已经数字化。
  • 方法二:多体动力学辨识(高精度需求时) 类似负载辨识,但需要做一系列激励运动并记录力矩和运动状态。让机器人按特定轨迹运动(如正弦扫频、阶跃加减速),通过方程 M_iner=Iα+ω×(Iω) 建立超定线性方程组,求解 I中的 6 个独立分量。很多协作机器人内置了负载辨识功能,可同时输出惯性张量。如果需要自行实现,需要精确的角加速度信号,难度和噪声风险较高。
  • 方法三:近似模型 如果暂时无法获取精确 I ,可以将工具近似为一个集中质量 m 位于质心,转动惯量仅由 m 和质心距离 r_com产生:

这会忽略工具自身的体分布惯量,但在质量集中、速度慢的情况下,作为起步是可以接受的。

2. 运动学参数:a_sensor, ω, α(基于关节编码器)
  1. 通过正运动学得到传感器坐标系相对于基座的位姿 T(t)。
  2. 数值微分计算速度与加速度:用高频率(≥1kHz)记录位姿的时间序列,经低通滤波后做中心差分。
    • 线速度 v=Δx/Δt
    • 线加速度 a=Δv/Δt
    • 角速度可从旋转矩阵的导数或直接由雅可比矩阵与关节速度获得:ω=Jωq˙
    • 角加速度 α=Jωq¨+J˙ωq˙,或直接对 ω 数值差分。

多次差分会显著放大噪声,须配合低通滤波(截止频率根据运动带宽设置,如 10~20 Hz)。


三、惯性补偿公式

在传感器坐标系下,工具运动产生的总惯性力和力矩为:

其中:

  • a_sensor 是传感器原点的线加速度。
  • α×r_com 和 ω×(ω×r_com)分别是质心因转动而产生的切向和向心加速度。
  • 力矩公式中,前两项是纯旋转惯性力矩,第三项是惯性力因作用在质心而对传感器原点产生的力矩。

补偿后的净接触力/力矩即为:

四、注意事项

  1. 先判断必要性: 估算运动中的最大加速度。若切向清洁时平稳(加速度 < 0.05 m/s²),惯性力相对于 3N 的接触力可忽略,但在快速趋近、回退、跨区域移动时,即使时间短,也可能造成力尖峰,此时惯性补偿很有价值,可以分段启用。
  2. 滤波是核心: 加速度信号噪声是最大的敌人,对关节角进行差分得到的 α 和 a 必须经过合适的低通滤波(建议 Butterworth 二阶,截止频率 5~15 Hz)。如果补偿后力信号出现高频抖动,通常是加速度噪声引起的,应降低截止频率或加大导纳阻尼 D。
  3. 避免过度补偿: 如果惯性张量 I不准,在大角加速度下可能补偿过头。先用 CAD 或近似模型,再在空载下做快速空跑测试:让机器人在不接触任何东西的情况下,跑一遍你最快的清洁或趋近轨迹,观察补偿后的力是否仍然接近零线。若有明显偏差,可微调 I或简化忽略部分项。
  4. 坐标变换必须一致: 所有运动量(ω,α,a)必须已正确转换到传感器坐标系。如果雅可比和运动学输出的是末端连杆坐标系,需要再乘以一个恒定变换矩阵到传感器安装面。
  5. 利用硬件特点: 小行程俯仰关节通常用于高频柔顺和力控,它本身运动幅度小,即使有角加速度也不会产生很大的惯性力矩。大行程俯仰在粗定位时运动可能剧烈,但此时不处于力控贴合阶段,可以选择在切换至导纳模式时立即启用惯性补偿,之前不补偿以减少计算。
  6. 验证方法: 在不接触釉面的状态下,让机器人带着工具做清洁时会有的最大速度、最大加速度动作(如快速摆动俯仰轴、末端走圆形),打开重力+惯性补偿,观察力读数应始终在 ±0.3 N 以内,这是检验补偿质量的金标准。

惯性补偿是力控系统从“静态准确”走向“全动态准确”的关键一步。
