视觉几何 · Stage 2 实测

从深度到点云

DUSt3R 双视图三维重建消费卡实测

224-linear vs 512-linear · 6 对真实图 · RTX 5060 Ti 16GB · 2026.07

Stage-1 我们确认了：单目深度在 16GB 卡上不是瓶颈，Depth Anything V2 Base 就能稳定出相对深度。

但单目深度没有多视图约束——它不知道 B 视角该怎么和 A 对齐，也给不出真正的三维点。

Stage-2 上场的是 CVPR 2024 的 DUSt3R：输入两张图，直接回归 pointmap（每像素 3D 坐标）+ confidence。同一套 6 对真实图、同一块 RTX 5060 Ti，把 224-linear 和 512-linear 完整跑完，并附上全部真实可视化。

一句话结论：DUSt3R 在 16GB 上非常轻松（峰值约 2GB）。512 比 224 慢约 1.7×，但高置信点数量约 3.4×——要演示/点云质量选 512；要吞吐选 224。building / fire_academy 重建漂亮，cook 几乎失败（大基线场景的真实下限）。

一、Stage-2 在补什么

Stage-0 · 2D 匹配（已测）

RoMa v2 / UFM：像素对应 + covisibility

Stage-1 · 单目深度（已测）

Depth Anything V2：相对深度图

Stage-2 · 双视图点云（本篇）

DUSt3R：pointmap + conf，真正的 3D

DUSt3R 的关键想法：不先求位姿再三角化，而是直接回归每张图在同一坐标系下的 3D 点图。下游再用置信度过滤，就能得到可用点云。

二、实验设置

项	配置
GPU	RTX 5060 Ti 16GB
模型	DUSt3R ViT-L · 224-linear / 512-linear
权重	D:/models/dust3r（各约 2GB）
数据	与 Stage-1 相同 6 real_pairs
推理	symmetrized pair · batch=1 · 串行加载
指标	infer_ms / peak_GB / conf>3 占比 / 高置信点数 / 点云 extent / 相对旋转代理

三、速度与显存

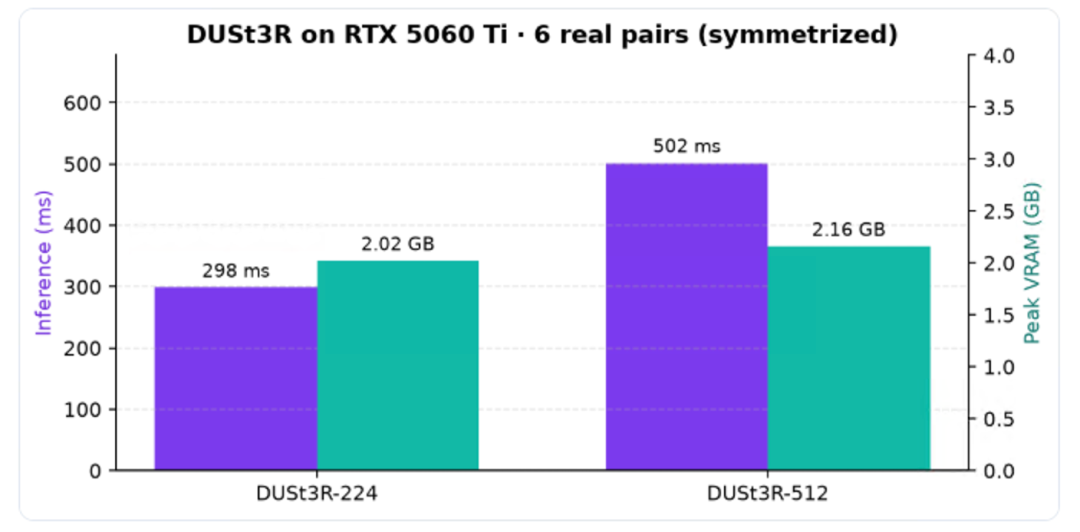

图 1 · 224 vs 512 推理耗时与峰值显存

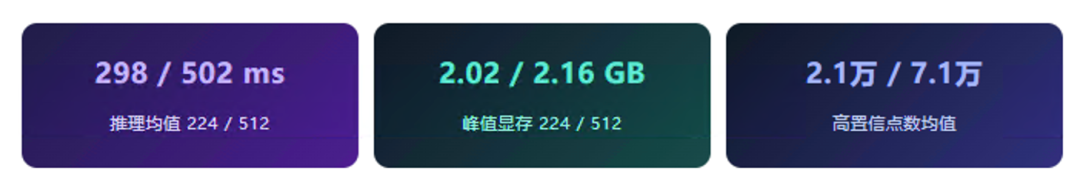

模型	ms ↓	GB ↓	conf>3	#pts
224-linear	298	2.02	41.8%	2.1万
512-linear	502	2.16	41.1%	7.1万

显存几乎不是问题：Large 深度模型 Stage-1 也就 2GB，DUSt3R 同样量级。真正拉开差距的是有效三维点密度——512 平均多出约 3.4 倍高置信点。

四、分场景：谁能重建，谁会翻车

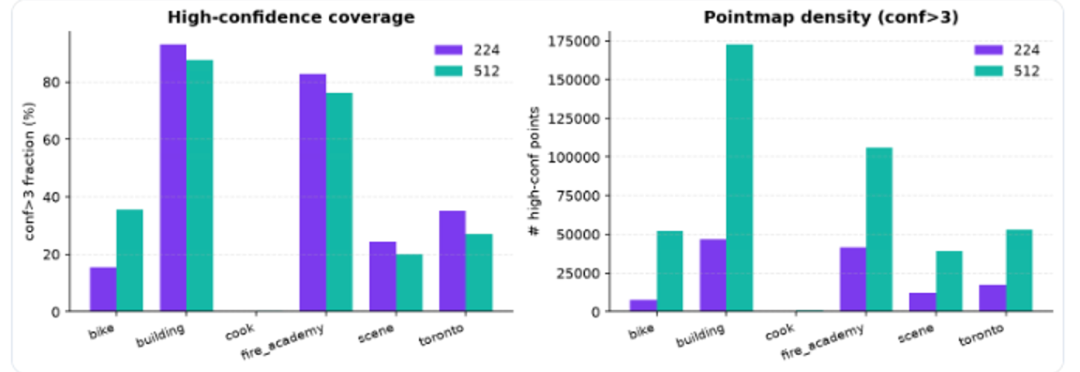

图 2 · 分场景高置信覆盖率与点数

pair	224 conf	512 conf	512 pts	观感
building ★	93.0%	87.8%	17.3万	教堂纵深完整
fire_academy ★	82.7%	76.1%	10.6万	结构清晰
toronto	35.3%	27.1%	5.3万	可用但不密
bike	15.5%	35.4%	5.2万	512 明显更密
scene	24.5%	20.0%	3.9万	局部可重建
cook ✗	0.0%	0.4%	865	基本失败

cook 为什么挂：这对图视角/场景变化极大，共视区域很少。DUSt3R 的 conf 几乎全灭——这不是显存问题，是几何可观测性问题。Stage-1 的单目深度仍能各自出图，但跨视角 3D 对不上，正好说明「深度好看 ≠ 能重建」。

五、真实可视化

以下全部为本机实测导出。

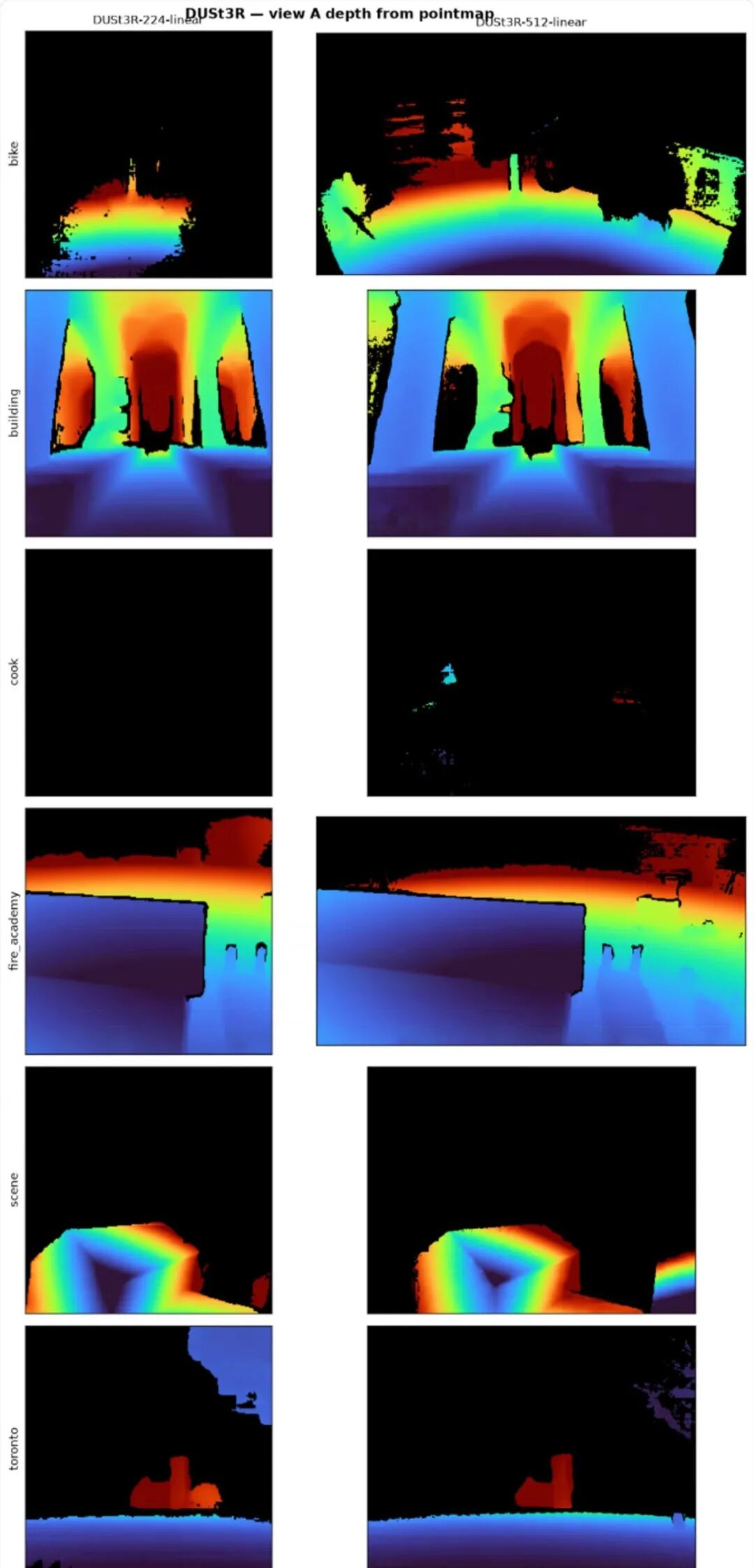

5.1 六场景深度总览（来自 pointmap 的 |XYZ|）

图 3 · 224 vs 512 · View A 深度（低置信区域已置黑）

5.2 building · 最好的一对

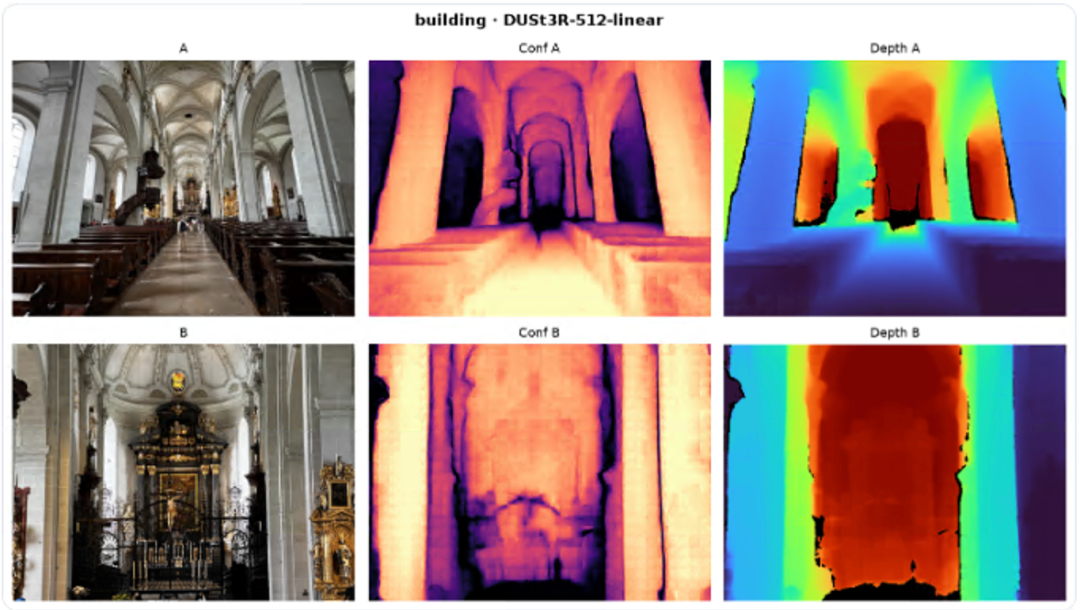

图 4 · building · 512：A/B 原图 + conf + depth

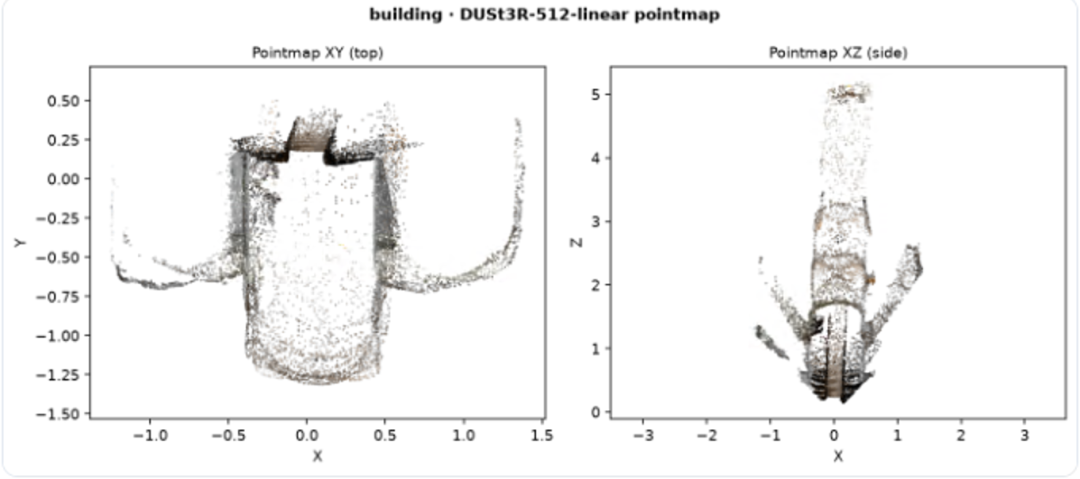

图 5 · building 点云：俯视 XY + 侧视 XZ，中殿纵深一目了然

这是本轮最漂亮的结果：置信图完整覆盖主结构，点云侧视能看到从近处长椅到远处祭坛的深度层次。相对旋转代理约 13°，属于合理量级。

5.3 fire_academy / toronto / bike

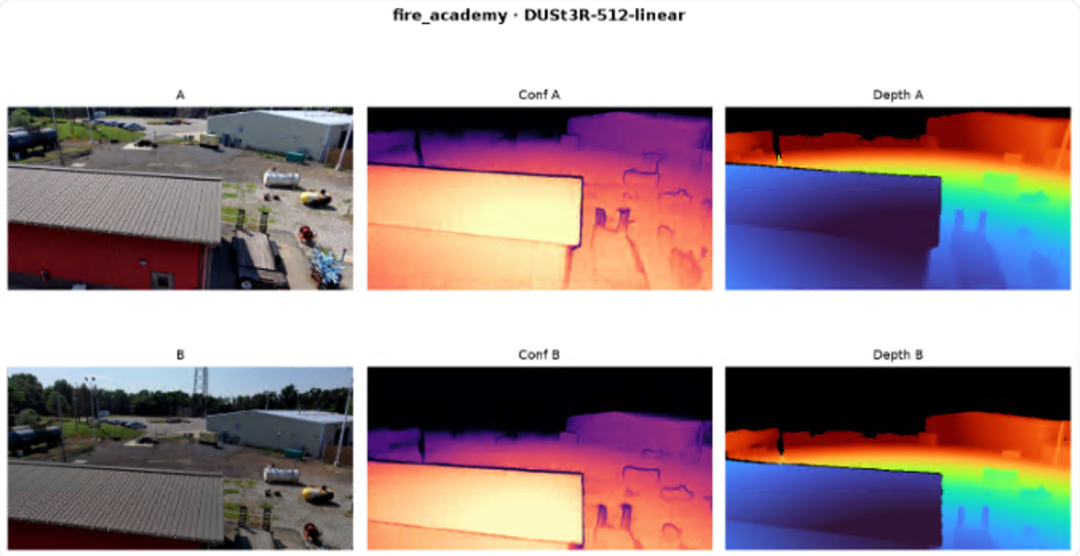

图 6 · fire_academy · 512

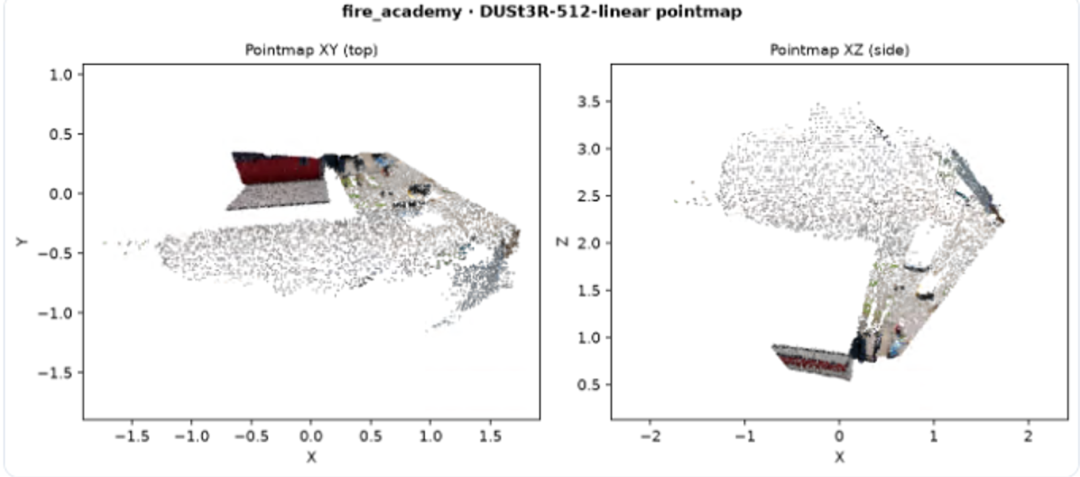

图 7 · fire_academy 点云

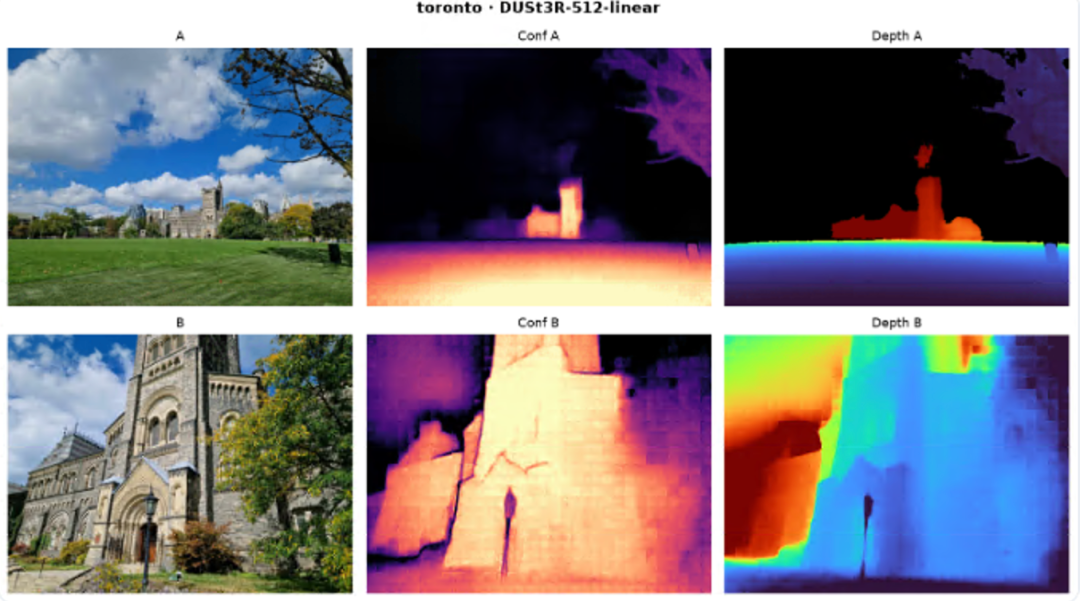

图 8 · toronto · 512

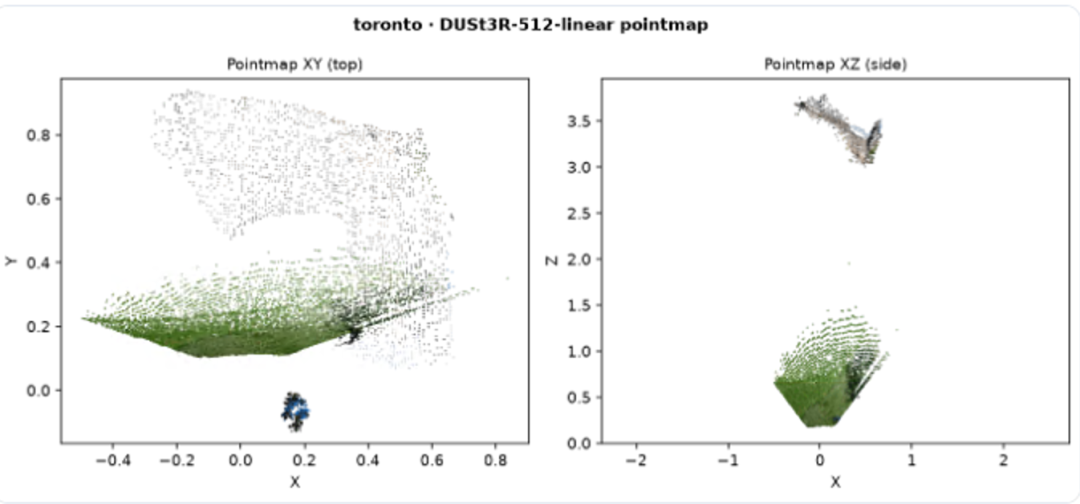

图 9 · toronto 点云

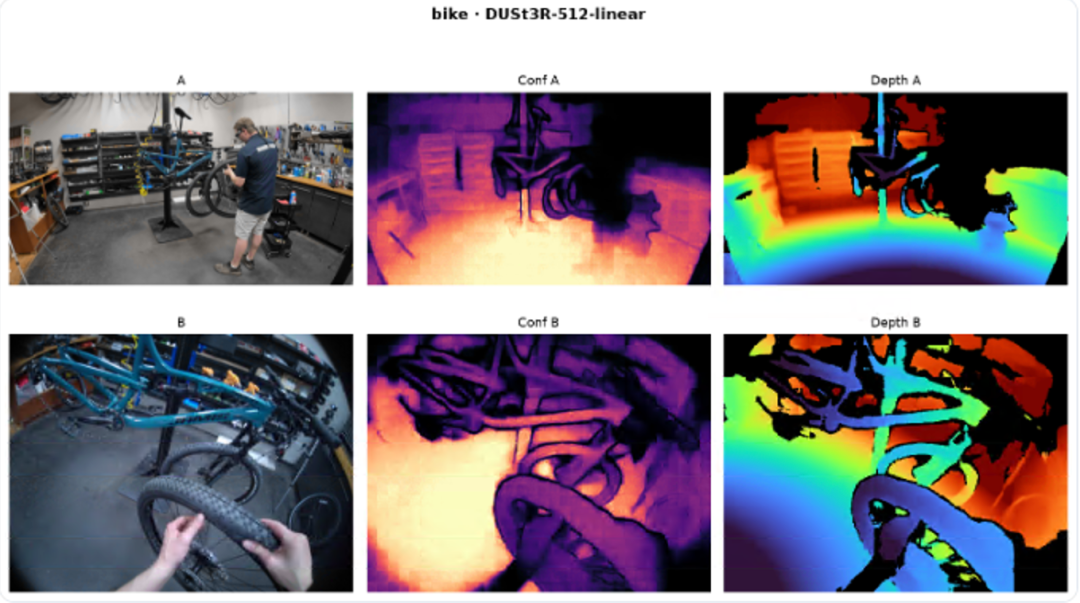

图 10 · bike · 512（近景细节，512 点数显著高于 224）

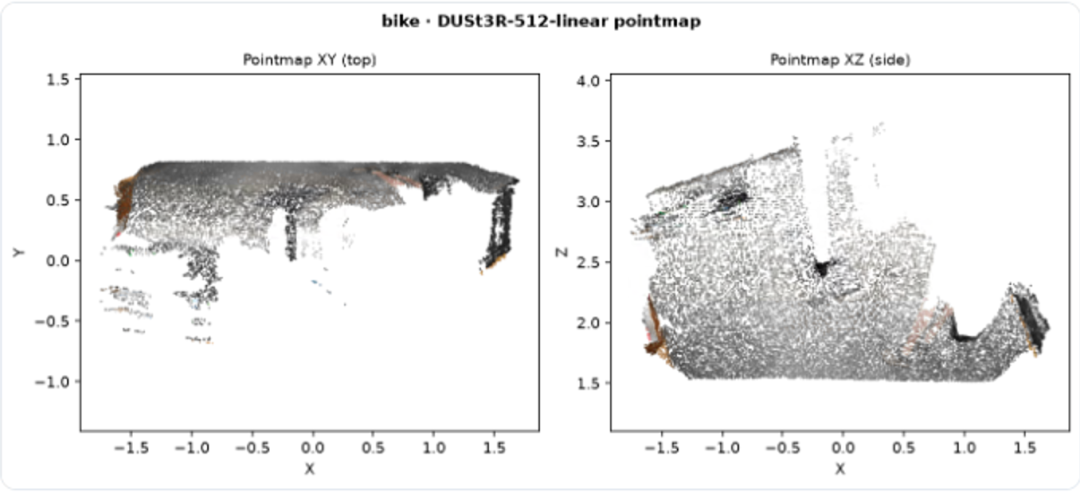

图 11 · bike 点云

5.4 cook · 失败案例（同样重要）

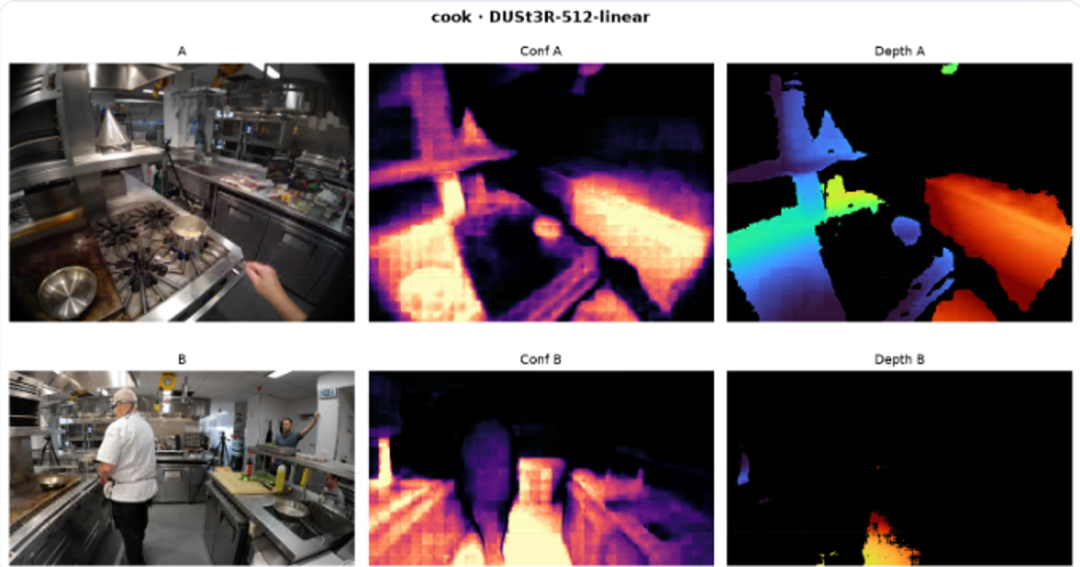

图 12 · cook · 512：conf 几乎全灭，点云无有效结构

把失败案例写进测评，比只晒成功图更有用：它标定了「双视图几何」的适用边界——共视太少时，再大的 foundation model 也变不成魔法。

六、和 Stage-1 怎么对照

维度	Stage-1 DA-V2	Stage-2 DUSt3R
输入	单张图	图像对
输出	相对深度	3D pointmap + conf
显存	0.8–1.9 GB	~2.0–2.2 GB
耗时	~110–340 ms/图	~300–500 ms/对
大基线 cook	单图深度仍好看	3D 对齐失败
building	深度层次清晰	点云结构完整 ★
