FPGA上的自由空间加速器：EPFL开源FSA项目探索下一代可重构计算架构

前言

随着人工智能、机器人、计算机视觉和高性能计算的发展，传统 CPU/GPU 架构正在面临新的挑战：

• 数据搬运成本越来越高；
• 内存访问成为性能瓶颈；
• 专用加速器开发周期长；
• 面对不同算法需求时缺乏灵活性。

FPGA 凭借可重构、高并行和低延迟优势，成为加速计算的重要方向。

来自瑞士洛桑联邦理工学院（EPFL）VCA 实验室的 FSA（Flexible Spatial Accelerator）项目，正是针对这一问题提出的一种新型 FPGA 加速架构。

它希望探索：

如何让 FPGA 加速器拥有更高的灵活性，同时保持接近专用硬件的性能。

什么是 FSA？

FSA 全称：

Flexible Spatial Accelerator

即：

灵活空间加速器。

FSA：在单个收缩期阵列中融合 FlashAttention

FSA 在单个脉动数组内执行所有FlashAttention 操作——无需向量单元！

享受使用矩阵乘法 FLOP 计算非矩阵乘法运算的乐趣。

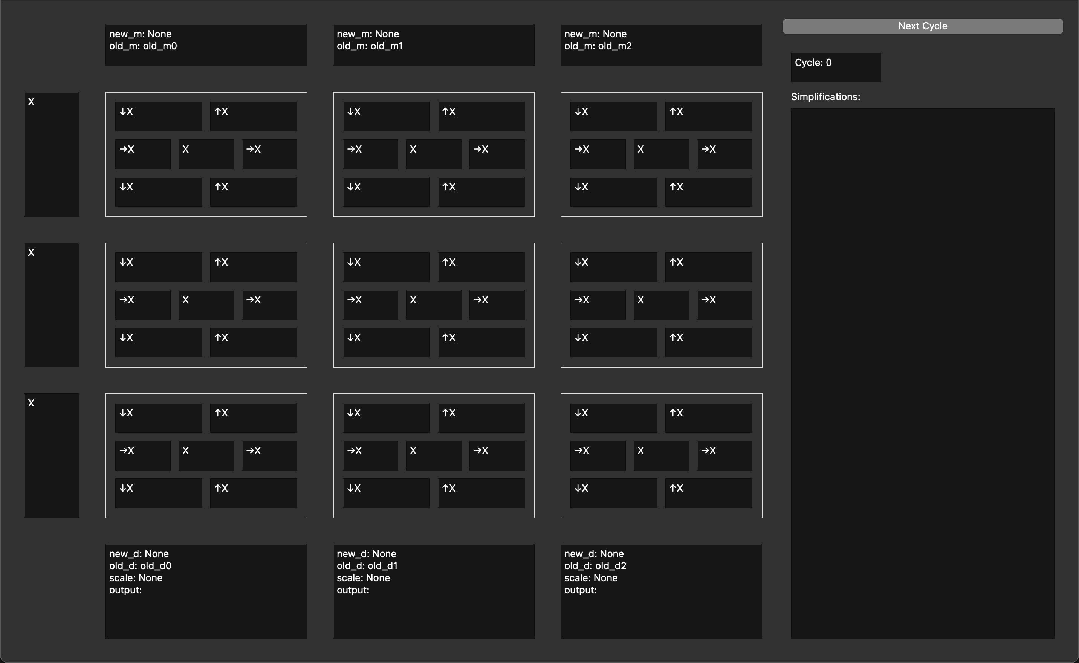

• 为了最大限度地减少执行延迟，注意力操作在脉动数组中逐元素重叠。
• 与torch.nn.functional.scaled_dot_product_attentionon相比，FSA 达到了 1e-3 的精度fp16。

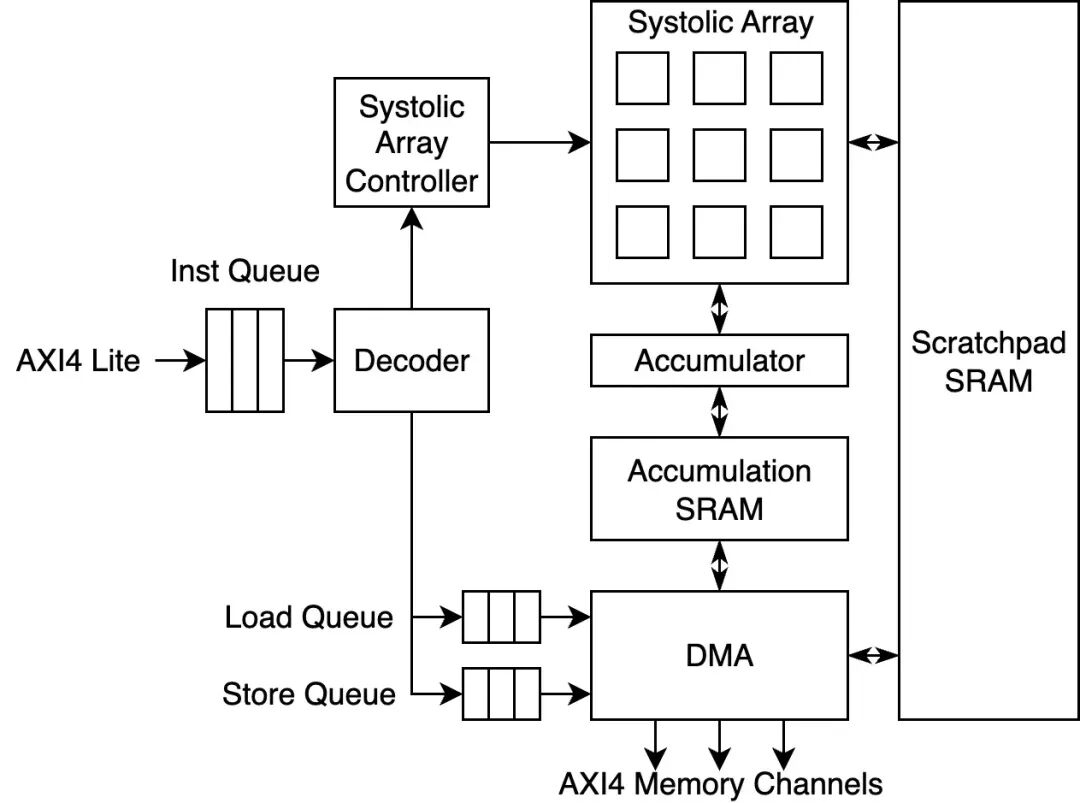

FSA架构

RTL 实现位于src文件夹下。顶层模块是AXI4FSA.scala。FSA指令的硬件行为在ExecutionPlan.scala中描述，控制逻辑会据此自动生成。

集成选项

提供两种将FSA集成到Chipyard中的方案：

• TileLink 集成：将 FSA AXI4 内存通道连接到 Chipyard 的 TileLink MBus。如果 FSA 与其他 Chipyard 组件共享底层内存，则应使用此功能。相应的配置名称 FSAMxNConfig位于FSAConfig.scala.
• 直接 AXI4 集成：将 FSA AXI4 内存通道直接连接到后端内存（例如 DRAMSim、HBM），无需将 AXI4 转换为 TileLink。如果 FSA 不需要共享 MBus，建议使用此方法。相应的配置名称 AXI4FSAMxNConfig位于FSAConfig.scala.

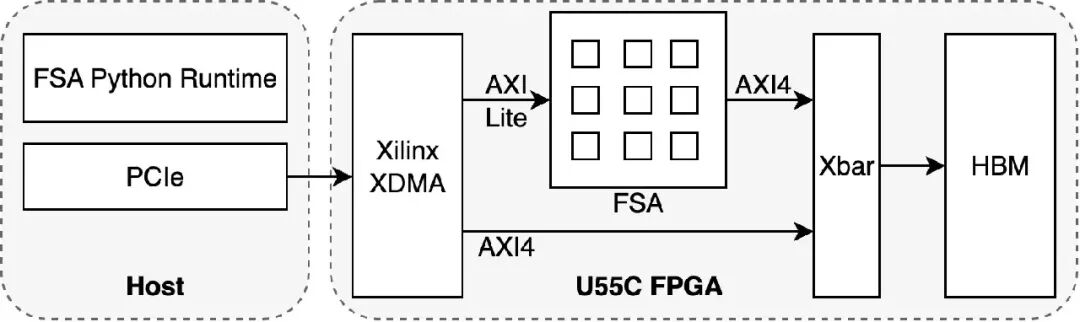

FPGA 支持

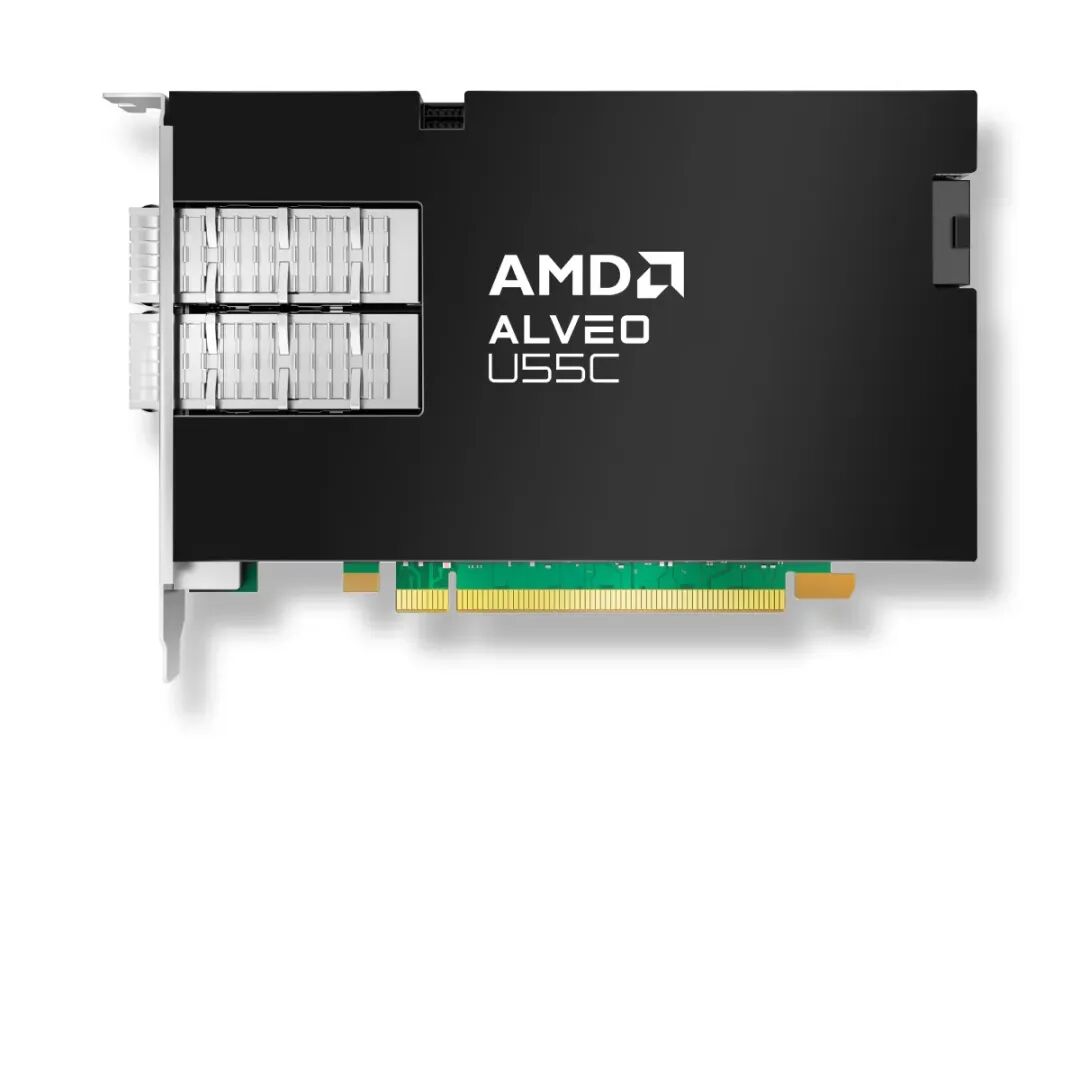

本项目支持AMD U55C FPGA 开发板。

1. FPGA 位生成

请确保已安装Vivado，然后运行以下命令：

cd chipyard-fsa/fpga
make SUB_PROJECT=u55c CONFIG=EmptyU55CConfig TOP=EmptyChipTop bitstream

生成的比特流文件位于[ chipyard-fsa/fpga/generated-src/chipyard.fpga.u55c.U55CFPGATestHarness.EmptyU55CConfig/U55CFPGATestHarness.bit]。可以使用 Vivado 将此文件烧录到 FPGA 开发板上。强烈建议使用除安装 FPGA 卡的机器（主机）之外的其他机器进行烧录。

2. FPGA主机配置

请确保主机已安装并加载 Xilinx 的XDMA 驱动程序(https://github.com/Xilinx/dma_ip_drivers)。每次烧录比特流时，都应使用以下命令重新扫描 PCIe 总线：

echo 1 > /sys/class/pci_bus/0000:01/device/remove
echo 1 > /sys/bus/pci/rescan

现在应该可以看到xdma0_c2h_0、xdma0_h2c_0和xdma0_user设备/dev。

3. 运行FPGA测试

仍在主机上，运行以下命令启动测试：

cd chipyard-fsa/generators/fsa/python
uv run main.py --seq_q 16 --seq_kv 16 --config EmptyU55CConfig --engine FPGA

示例输出：

Loading config from: ../../../fpga/generated-src/chipyard.fpga.u55c.U55CFPGATestHarness.EmptyU55CConfig/chipyard.fpga.u55c.U55CFPGATestHarness.EmptyU55CConfig.FSAConfig.json
Device finished execution
Performance counters:
Execution time: 9414 cycles
Max bubble cycles: 6535 cycles
Max active cycles: 179 cycles
DMA active cycles: 233 cycles
Raw instructions: 32
Max instructions: 5
DMA instructions: 4
Fence instructions: 1
Enqueue instructions: 32
Dequeue instructions: 32
Reading back output tensor from addr 0x80000600, size 1024
Comparing with Torch...
Error of FSA vs torch: {'MAE': np.float32(9.4124e-05), 'MSE': np.float32(1.3156206e-08), 'MaxErr': np.float32(0.00031119585), 'RelErr': np.float32(0.00018823991)}

要进行另一次测试运行，请从步骤 2 重新开始以重置 FPGA 系统。

参考链接

开源项目地址

https://github.com/VCA-EPFL/FSA?utm_source=chatgpt.com

项目配套论文

http://arxiv.org/abs/2507.11331

总结

EPFL VCA 实验室推出的 FSA（Flexible Spatial Accelerator） 项目，通过空间计算架构重新思考 FPGA 加速器设计，希望在性能和灵活性之间找到新的平衡。

FSA 并不是单纯提供几个 RTL 模块，而是完整实现了一套 Flexible Systolic Array（柔性脉动阵列） 架构。

它不仅展示了一种新的 FPGA 加速方法，也代表了未来可重构计算的发展趋势：

• FPGA 不只是用来实现电路，而正在成为一种能够动态适应算法变化的计算平台。

除了 RTL 代码之外，开源仓库还提供了较完整的开发环境，包括：

• Chisel 硬件描述
• Verilator 仿真
• FPGA 实现工程
• 软件运行环境
• Benchmark 示例
• AI 工作负载测试

对于希望学习现代 AI 加速器设计的开发者来说，不仅可以阅读架构论文，还可以直接查看硬件实现细节，理解从架构设计、RTL 实现到 FPGA 验证的完整流程。
