EtherCAT在机器人运动控制中的部署实践

如果说控制器是机器人的大脑，决定了“想做什么”，那么通信总线就是它的神经网络，决定了“能做到多快、多准、多协调”。在工业机器人向高速、高精、多轴协同演进，以及人形机器人向全身灵动控制迈进的今天，通信总线的性能已成为影响机器人动态响应和轨迹精度的核心因素之一。

在众多工业以太网协议中，EtherCAT（Ethernet for Control Automation Technology）凭借其独特的集束帧处理机制和高精度分布式时钟同步技术，在运动控制领域获得了广泛应用。本文将深入剖析其技术原理，拆解关键实现任务，并结合工业机器人、协作机器人与人形机器人的真实架构，呈现EtherCAT如何为现代机器人运动控制提供高性能的通信基础设施。

一、机器人运动控制的需求演变与总线困境

要理解EtherCAT的价值，必须回到机器人运动控制最本质的需求：多轴的严格实时同步与确定性的数据交互。

在伺服驱动普及的早期，SCARA和中小型六轴机器人广泛采用脉冲+方向的控制方式。上位控制器为每个电机分配独立的脉冲输出通道，通过数十根信号线连接到伺服驱动器。这种架构的弊端显而易见：一台六轴机器人仅脉冲和编码器信号就需要数十对双绞线，在拖链中反复弯折，断线是常见故障；脉冲信号属于低速开关量，在变频器密集的工业现场易受电磁干扰，导致丢脉冲，直接后果是机器人TCP位置出现无法解释的漂移；更关键的是，脉冲控制是开环下发指令，各个轴的脉冲串缺乏一个精确的原子性同步触发点。当机器人执行空间直线或圆弧插补时，六个轴的瞬时位置必须在数学上严格对应同一时刻，否则合成轨迹就会出现肉眼可见的“台阶”或振纹——这是脉冲方案的固有缺陷。

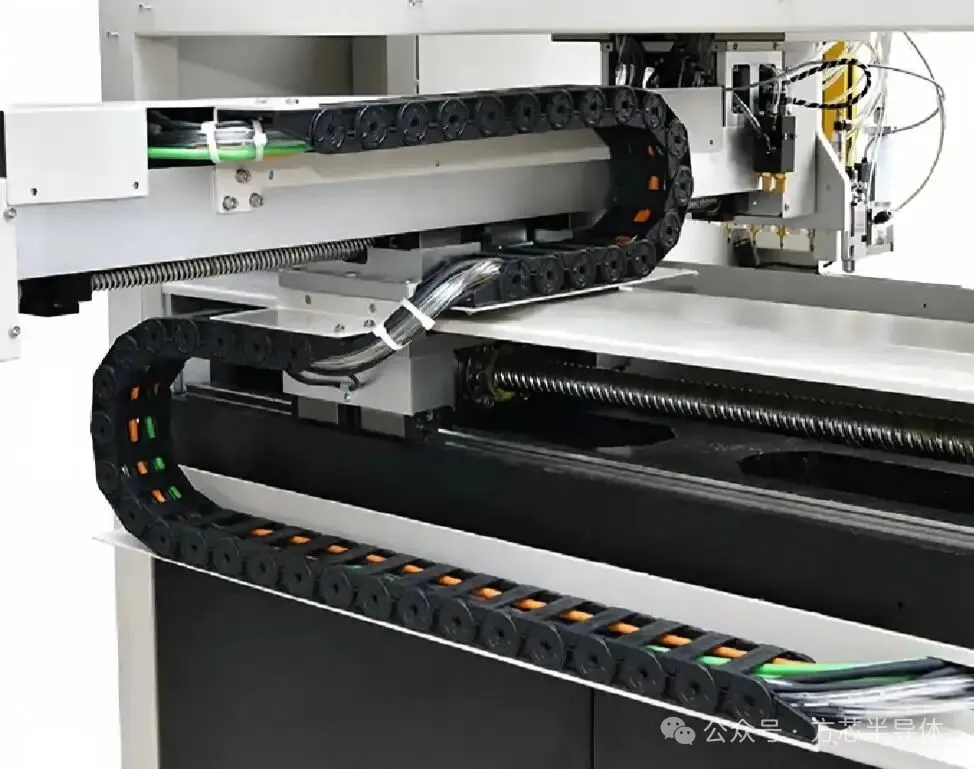

机器人拖链电缆弯折

此后，基于CANopen等传统现场总线的方案被引入，它解决了接线数量问题，但CAN的物理层带宽仅1 Mbps，且数据链路层基于事件触发和仲裁机制，存在通信延迟不确定的根本问题。当机器人轴数超过8个且插补周期要求进入1 ms甚至500 μs以内时，CANopen的总线负荷和同步帧抖动就成为系统瓶颈，轨迹精度和动态响应严重受限。

二、EtherCAT核心技术原理

EtherCAT使用标准以太网物理层（100BASE-TX），提供100 Mbps的传输速率，但其数据链路层完全颠覆了传统以太网的通信模型。

2.1 “On-the-fly”处理

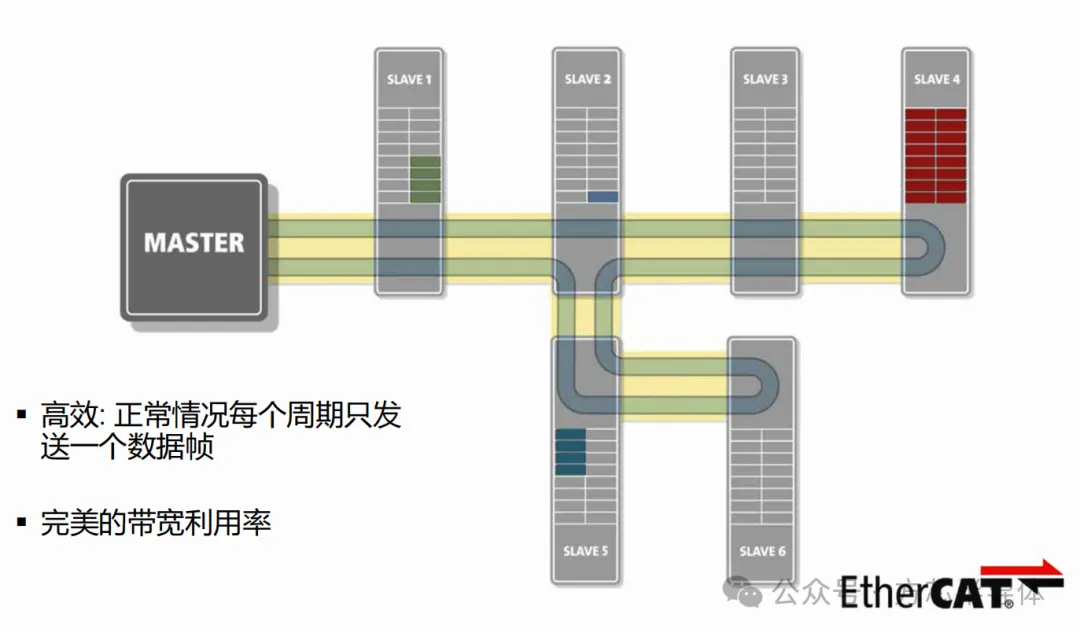

“On-the-fly”指数据帧在流经从站节点时被即时处理，无需等待完整帧接收完毕。EtherCAT不采用“主站逐个询问，从站依次应答”的传统主从模式。主站向下发送一个包含所有从站子报文的数据帧（EtherType 0x88A4）。该数据帧如同满载包裹的高速列车，从主站发出后依次穿行过每个从站节点。每个从站的控制芯片（ESC，如FCE1100或FCE1353）在帧通过其物理端口的瞬间，以硬件逻辑直接提取子报文中发给自己的输出数据，同时将需要上报的输入数据实时填充到对应位置。整个处理过程仅在从站硬件内部停留约100~500纳秒，且无需CPU干预。因此，一个由数十个伺服轴组成的机器人系统，其总线级通信刷新周期完全可被压缩到100微秒以内，且周期时间与节点数量几乎呈弱相关。

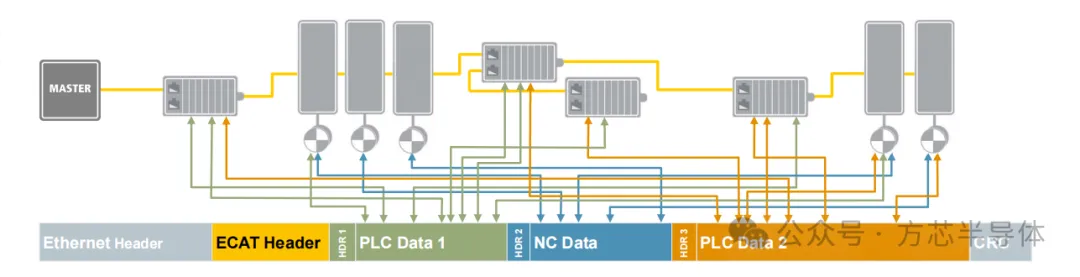

Ethernet "on the fly" 运行原理（图片来源：ETG）

2.2 分布式时钟（DC）与同步机制

对于空间轨迹插补，所有关节必须在同一时刻到达指定位置。EtherCAT的分布式时钟机制在系统启动时，由主站对所有从站的本地时钟进行精确的偏移测量和传输延迟补偿。随后，主站周期性发送包含参考时钟的数据帧，使总线上各从站之间的时钟漂移被动态补偿，同步抖动（Sync0信号偏差）通常可控制在±1微秒以内，而初始时钟偏移经校准后可小于100纳秒。所有伺服驱动器的控制周期（如电流环）都可锁定在由DC时钟产生的SYNC0同步中断信号上，主站的插补周期则可设定为SYNC0的整数倍。这为多轴轨迹插补提供了硬实时、原子性的同步基准，使机器人在复杂空间曲线运动中轨迹平滑度显著提升。

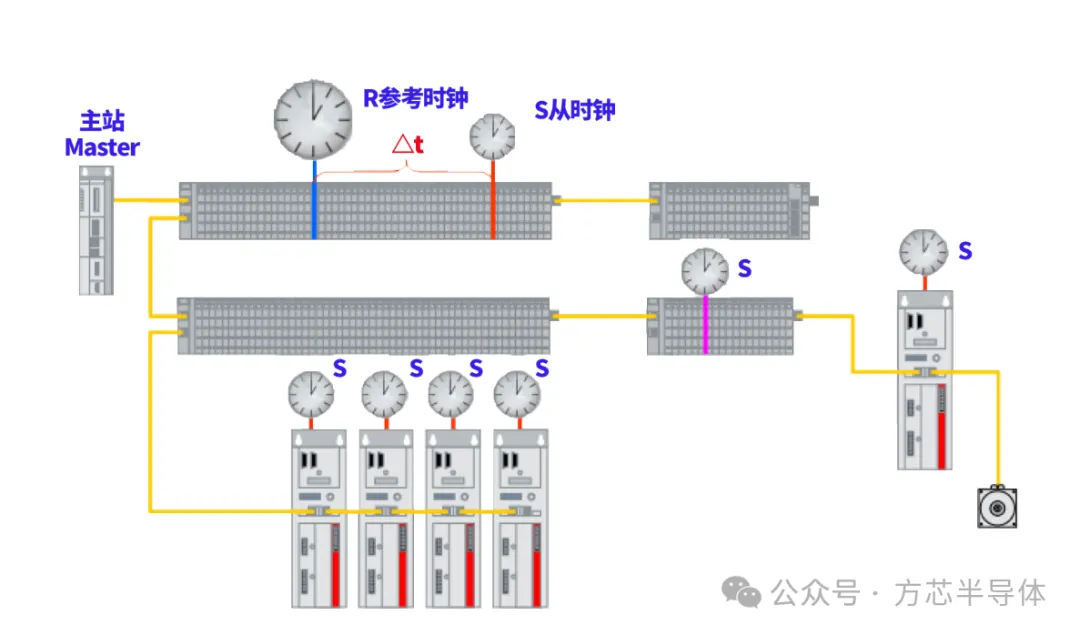

分布式时钟运行原理（图片来源：ETG）

2.3 灵活的物理拓扑与轻量化布线

EtherCAT支持线型、树型、星型、菊花链及其组合拓扑。在机器人应用上，一根标准以太网电缆可以从控制柜底座穿入，经过腰部、大臂、小臂，直达手腕，将多个伺服驱动器及末端IO模块串联起来。整条机器人手臂内部的数据线缆锐减为一根或少量高柔性网线，线缆数量减少70%以上，显著降低了重量、成本和潜在故障点。

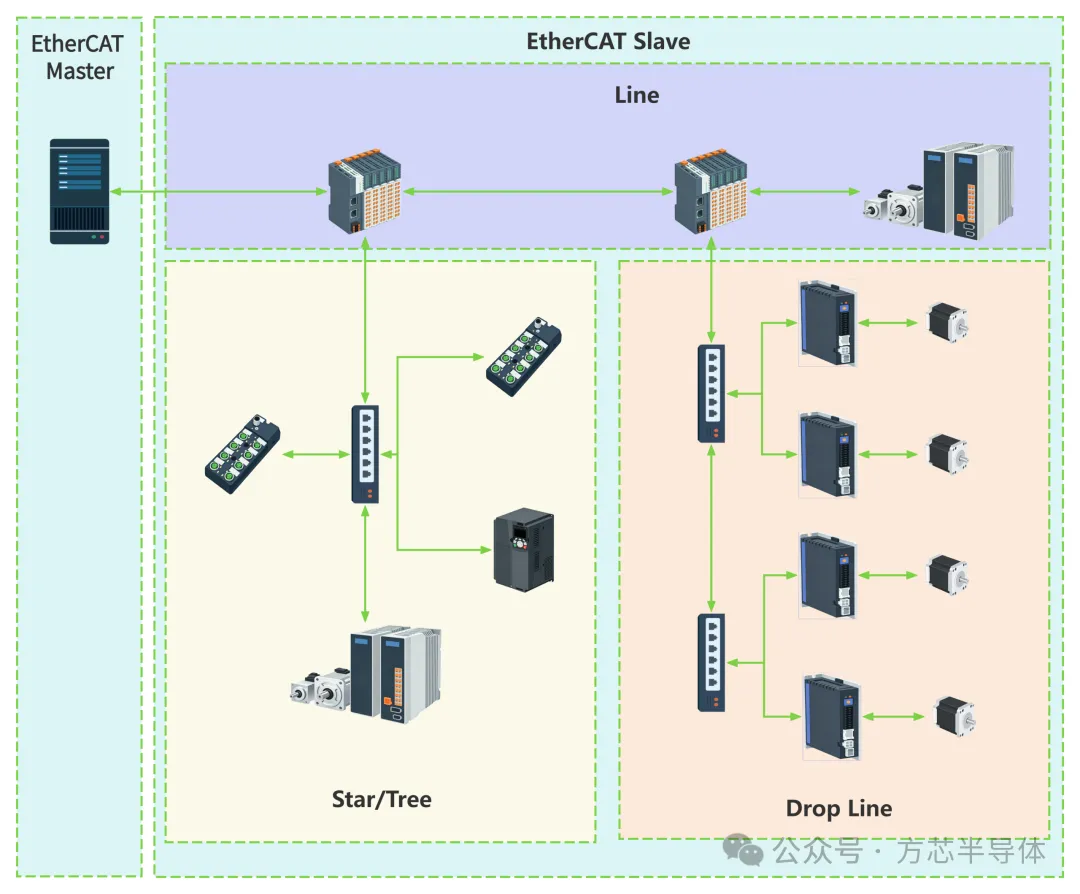

EtherCAT网络拓扑形式

三、EtherCAT在典型机器人系统中的架构实现

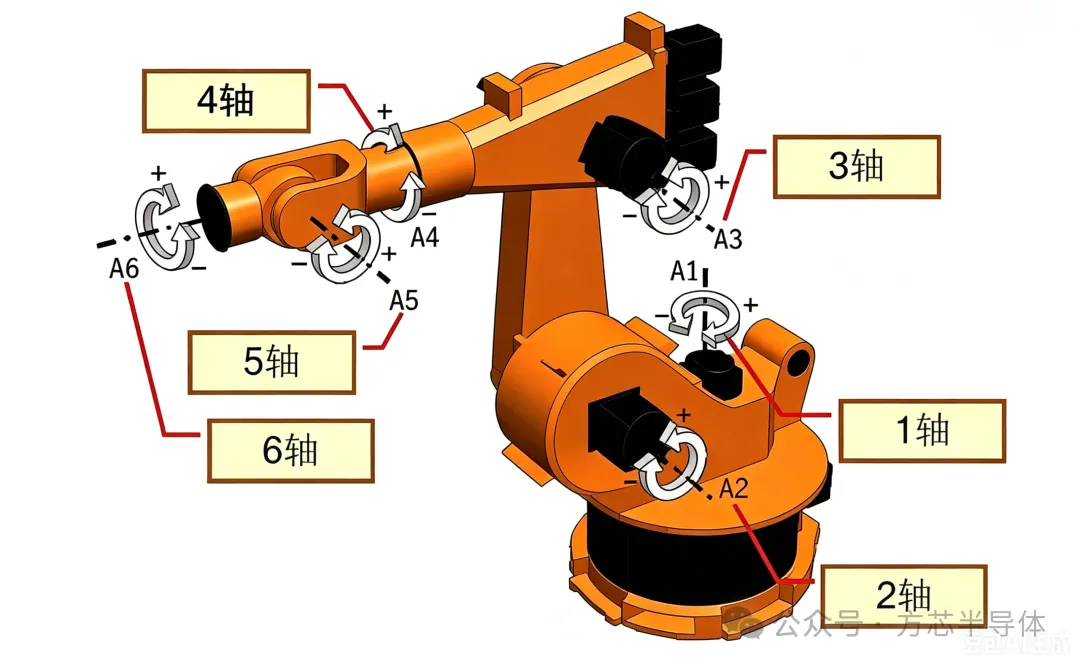

3.1 工业六轴关节机器人应用案例

以一台六轴焊接机器人为例，控制系统由“工业PC（IPC）+ EtherCAT主站”构成。主站完成运动学解算、轨迹规划与插补运算，通过一条EtherCAT总线以菊花链拓扑连接6个关节伺服从站驱动器。依托DC分布式时钟实现多关节微秒级同步控制，各驱动器接收位置/速度指令并驱动电机，同时周期性回传编码器位置、电流、温度等运行状态数据。末端还可通过总线扩展IO模块或力传感模块，用于焊接起始点检测与焊缝跟踪。

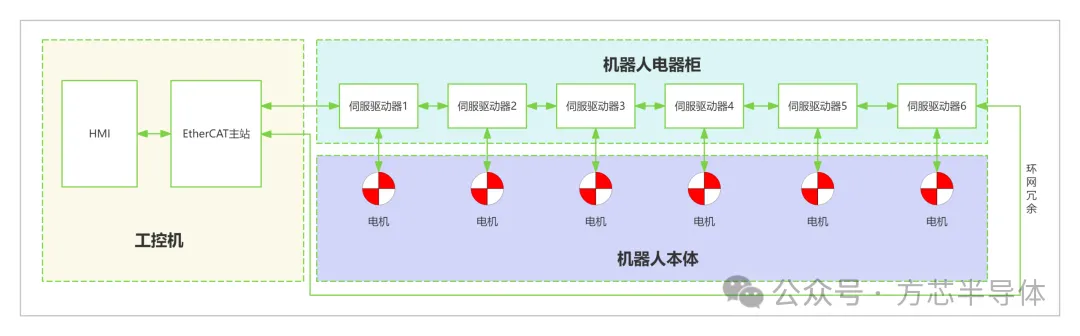

典型的6轴机器人EtherCAT网络拓扑结构

在伺服驱动层面，可采用MCU+EtherCAT从站控制器的分体架构实现——例如方芯FCE1353从站控制芯片，内部集成双路以太网PHY，支持SPI/QSPI主机接口，与MCU配合即可构成完整的EtherCAT总线型伺服驱动通信单元。此外，EtherCAT支持FSoE（Functional Safety over EtherCAT）安全协议，可在同一根电缆上传输安全IO信号，无需额外布线。

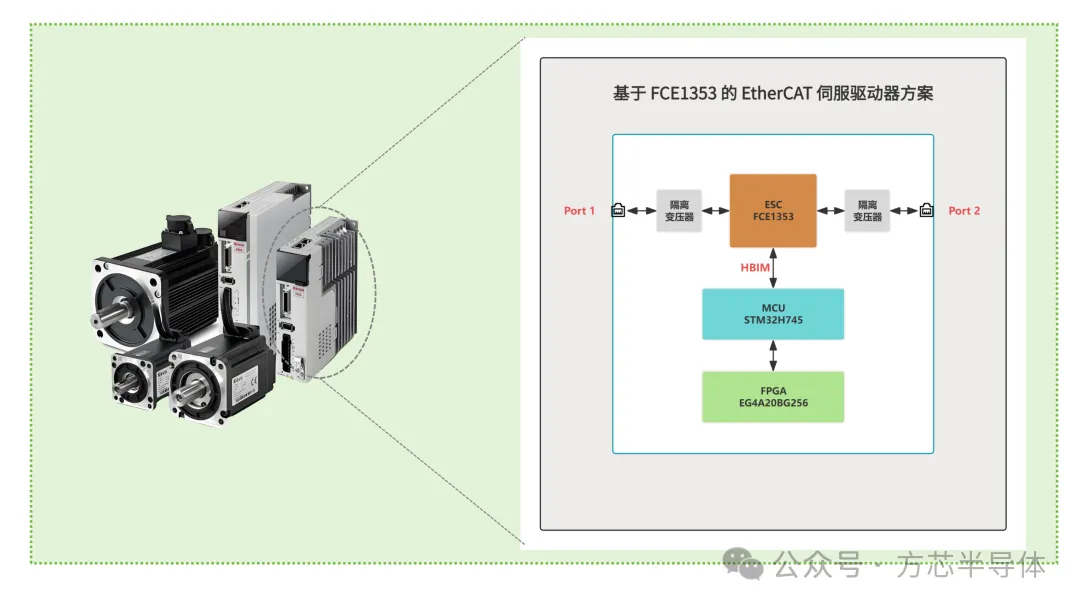

基于方芯FCE1353的伺服驱动器方案

3.2 人形机器人应用案例

人形机器人关节数通常达40个以上，且集成了丰富的力矩传感器、IMU及足底压力传感器。其常见部署方式为采用EtherCAT多分支拓扑：躯干主站通过2~3条支线（双臂、双腿、头部）级联微型伺服驱动器。若每个关节需传输位置、速度、转矩指令及编码器、电流反馈数据，单周期有效数据量约为数百字节级别，100 Mbps带宽完全充裕。在此类高轴数场景中，决定性能上限的关键因素已非带宽，而是总线同步抖动——这正是EtherCAT分布式时钟机制的价值所在。所有关节力控传感器数据、IMU姿态数据被整合到同一通信周期内，为实现全身力矩控制和动态平衡提供了实时数据基础。

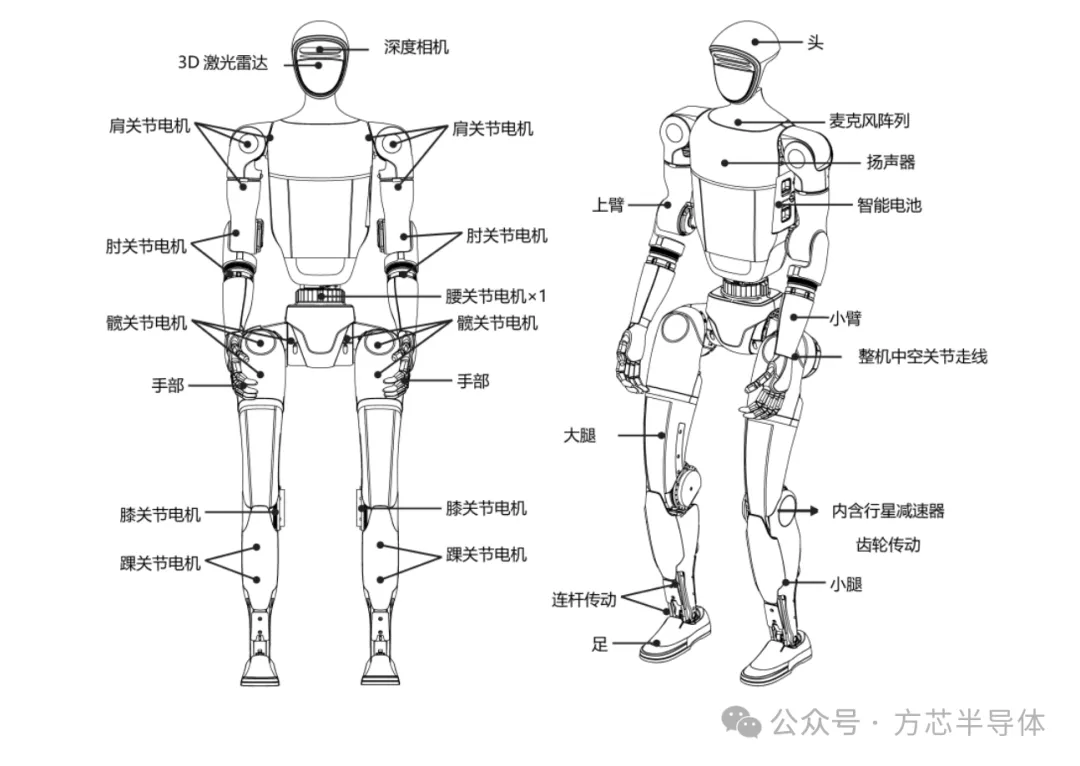

人形机器人结构图（图片来源：宇树科技）

（1）人形机器人分支器

在分支拓扑实现上，FCE1100是常用选项之一。该芯片对标Beckhoff ET1100，支持.最多4个数据收发端口（可配置为MII或LVDS接口），提供8个同步管理器、8个FMMU及8KB双端口RAM，可用于构建EtherCAT分支器或多口交换机，实现单路总线向多路从站的分发与级联。

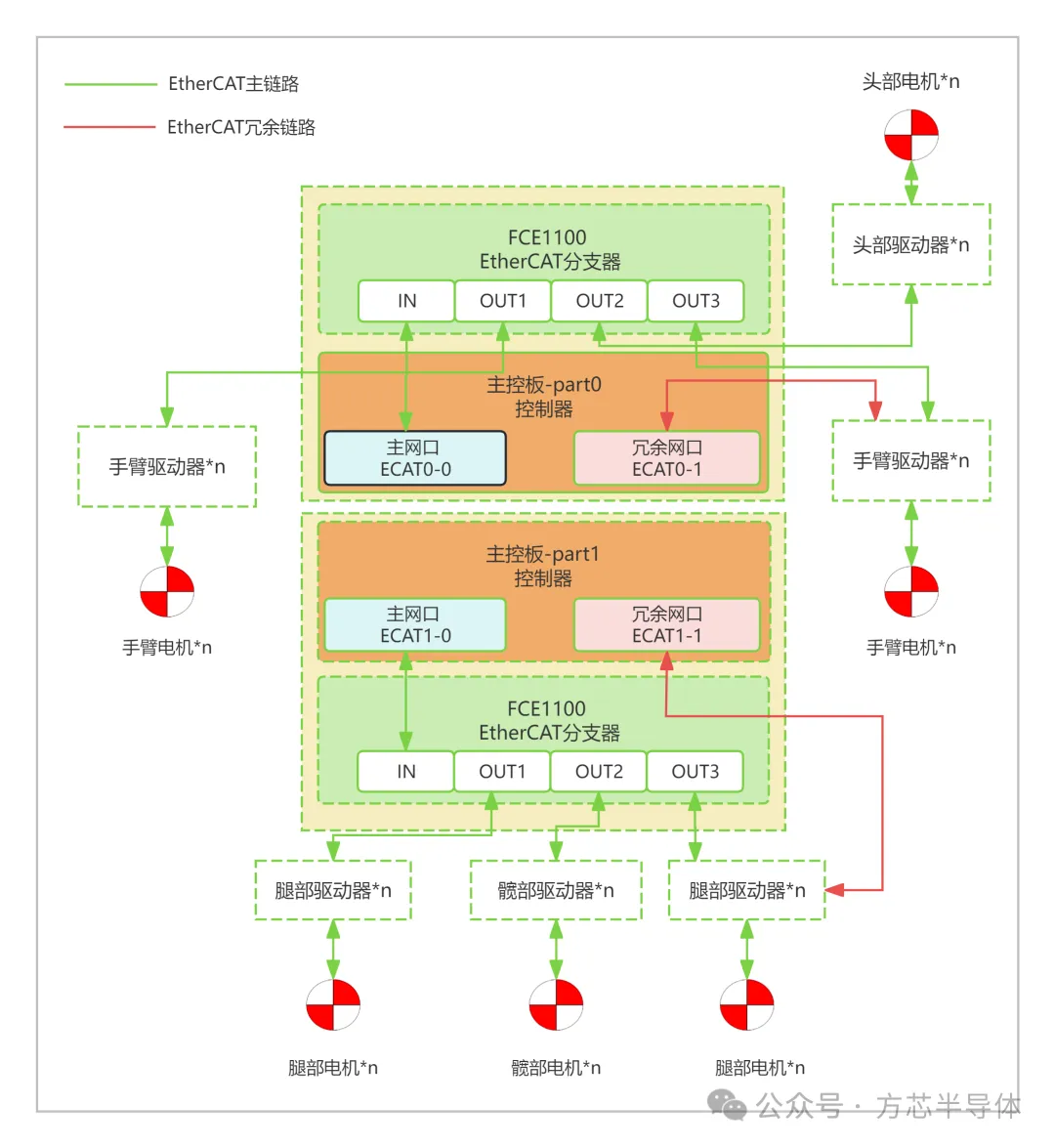

典型的双主站+上下分环人形机器人电机驱动部分网络拓结构

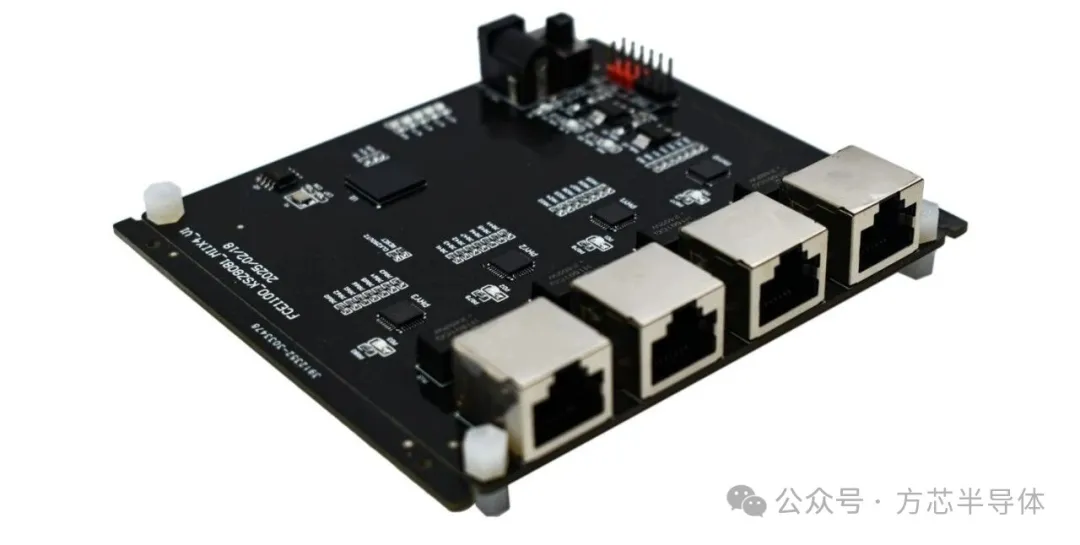

FCE1100 4口分支器评估板

3.2.1人形机器人关节驱动器

人形机器人关节空间极为紧凑，且密闭腔体内散热条件差，传统多芯片分立方案（MCU+独立ESC+外置PHY+驱动+运放）在PCB面积、功耗和EMI方面均难以满足要求。高集成度方案成为解决上述约束的核心路径，方芯FCM4E2353即是这一方向的代表性产品之一。该芯片采用SiP（System-in-Package）形式，将FCE1353 EtherCAT从站控制器与一颗国产Cortex-M4内核MCU（最高主频288MHz，内置1MB Flash和512KB SRAM）封装于单一芯片内。芯片内部已将FCE1353与MCU通过并口（HBI）引脚进行了连接。

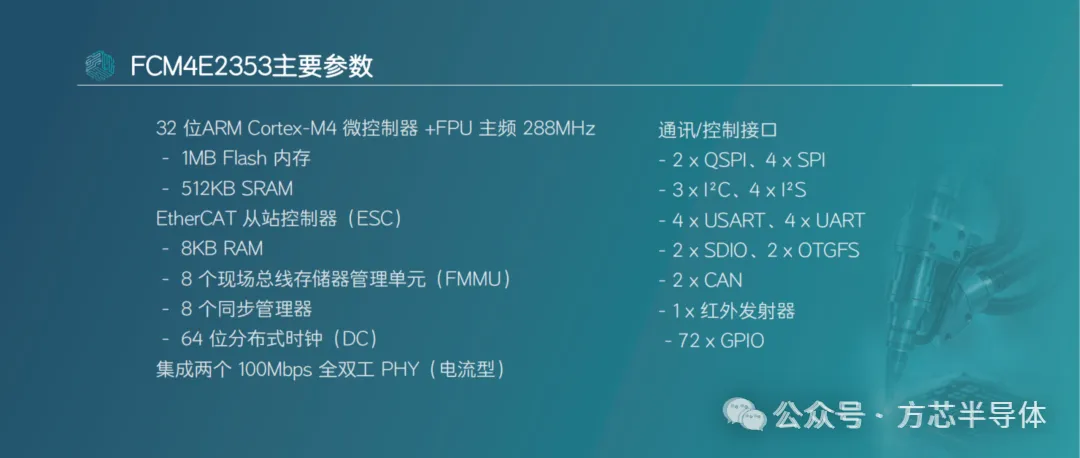

FCM4E2353芯片参数

ESC硬件自动解析EtherCAT数据帧并触发同步中断；MCU通过片内HBI接口与ESC进行低延迟数据交换，使电流环/速度环控制周期与总线周期严格对齐，抖动控制在微秒级以内，从而为多关节实时协同提供了确定性的时间基准。芯片采用工业级宽温设计，能够比较好的适应复杂工业场景，主要面向伺服驱动器、精密运动控制单元和工业机器人关节控制等高端工业自动化场景。整体而言，FCM4E2353通过SiP封装将通信、计算与接口扩展在单一芯片内深度耦合，为空间受限的机器人关节提供了一站式、高可靠的控制芯片解决方案。

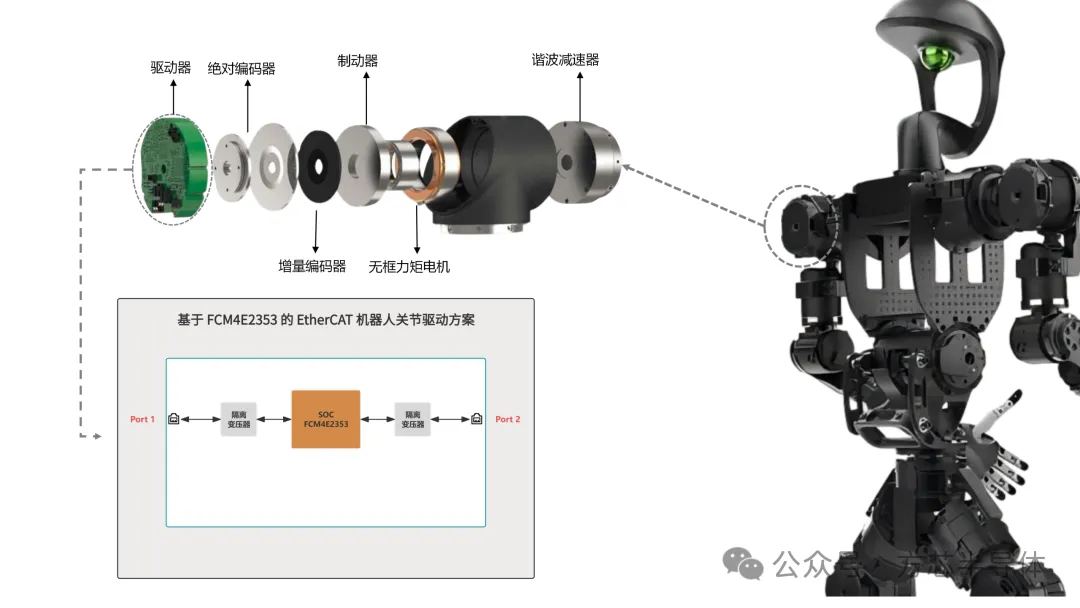

人形机器人电机驱动FCM4E2353

四、结语

在从站芯片层面，方芯半导体推出了多样化的EtherCAT芯片方案，形成了覆盖不同应用需求的完整产品矩阵，为机器人控制系统提供了具备自主可控能力的底层硬件选择。其中，FCE1100支持多端口配置，适用于人形机器人中常见的分支器与多口交换机方案，可实现单路总线向双臂、双腿等多条支线的灵活分发；FCE1353则集成双路以太网PHY，通过SPI/QSPI接口与MCU配合，可快速构建总线型伺服驱动通信单元，降低从站开发门槛与BOM成本。在此基础上，方芯进一步推出了FCM4E2353高集成度SOC芯片，将以太网PHY、EtherCAT协议处理及微控制单元三者集成于一体，为EtherCAT方案在成本敏感型协作机器人和高轴数人形机器人中的规模化部署提供了更具竞争力的硬件基础。

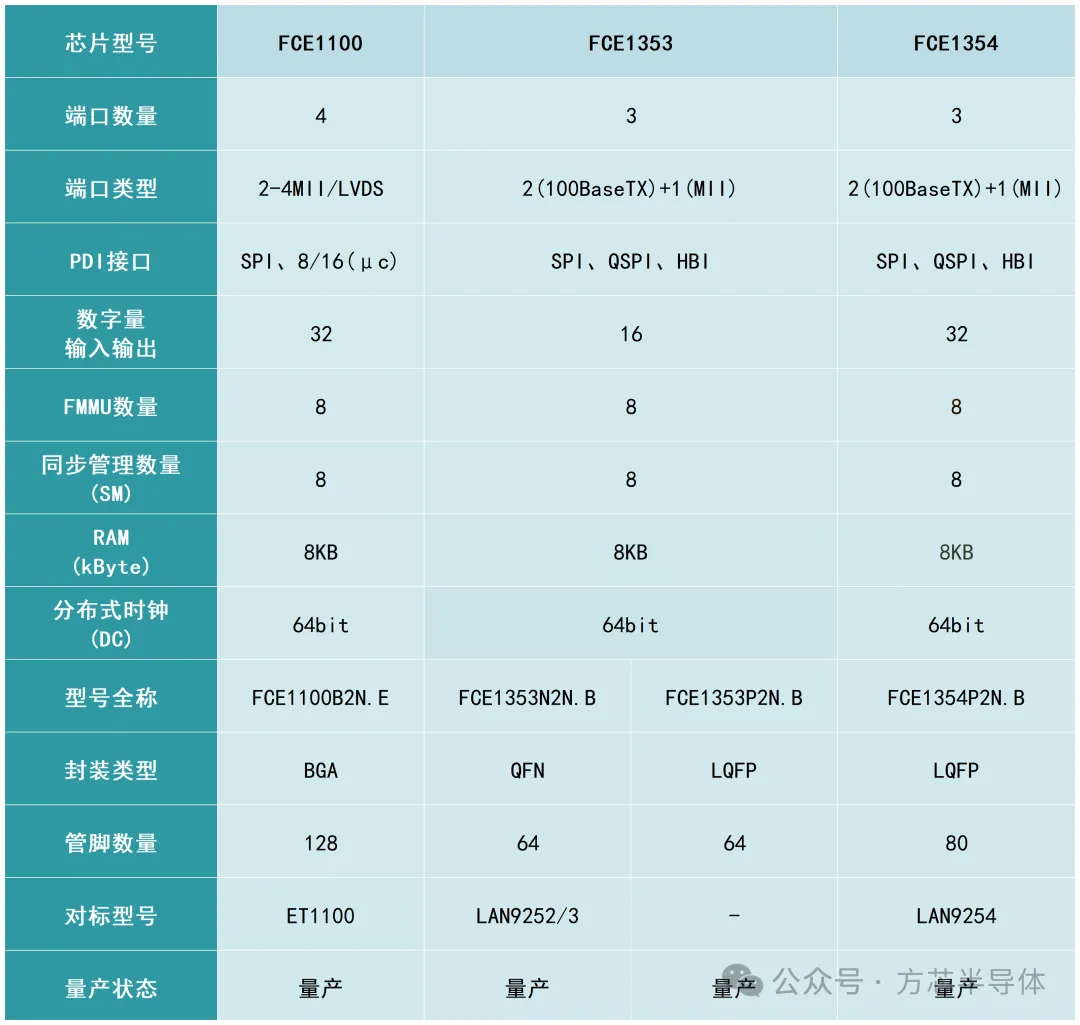

EtherCAT ASIC芯片选型表

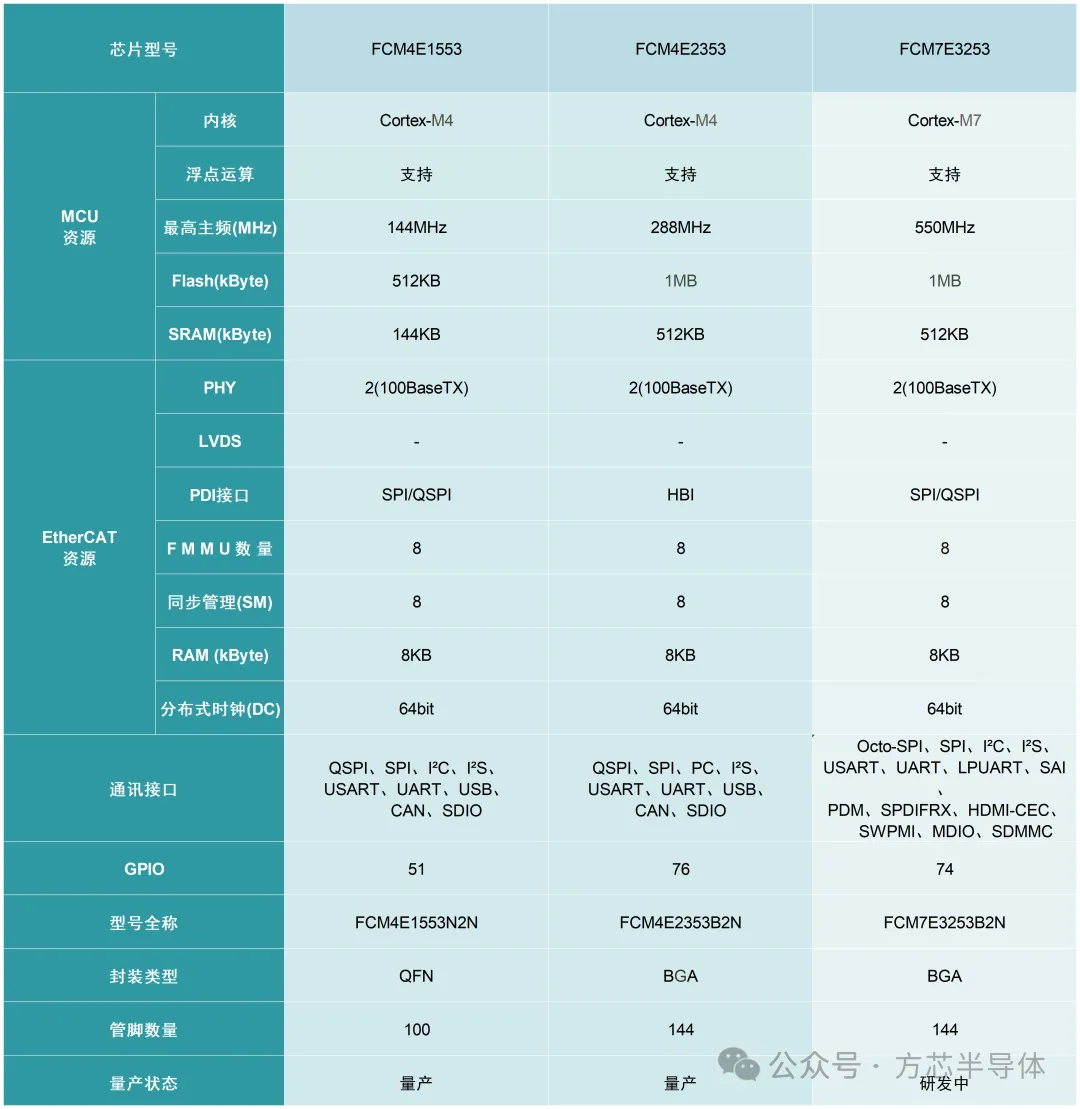

EtherCAT SOC芯片选型表

需要指出的是，EtherCAT的优势主要体现在从站硬件成本、拓扑灵活性和同步抖动控制方面，但在实际项目选型中，仍需综合考虑现有设备生态、主站开发投入、上层IT集成需求等因素，而非将其视为所有场景下的唯一最优解。
