LogstashUI 上手指南：给 Logstash 装上「可视化控制平面」

一个为 Logstash 而生的控制平面与可视化编辑器——用图形界面创作、模拟、部署管道，告别手工 *.conf。

如果你长期跟 Logstash 打交道，一定对下面这些场景不陌生：

• 改了一行 filter 配置，却不确定事件到底被改成了什么样；
• 多台 Logstash 节点的管道配置散落在各处，靠 scp + 手动 diff 对齐；
• 新人接手时，面对几百行的 pipeline 配置无从下手。

Elastic 官方在 2024–2026 年间开源的 LogstashUI（github.com/elastic/LogstashUI）正是冲着这些痛点来的。它把「控制平面」和「可视化编辑器」合二为一：你可以用图形化的方式画管道、用样本事件做模拟、再把管道推送到多台 Logstash 节点，全程不用手敲配置文件。

⚠️ 当前状态：Beta Release。项目仍在活跃开发中，功能（和本文提到的交互细节）可能随时间变化。

一、LogstashUI 是什么

一句话定义：LogstashUI 是 Logstash 的控制平面（Control Plane）与可视化编辑器（Visual Editor）。

它的核心思路是把「配置 Logstash」从文本编辑升级为可视化操作：

• 创作：在同一个界面里用图形、文本、全可视化三种模式写管道，随时无缝切换；
• 模拟：拿样本事件跑一遍管道，逐步看清每一个插件把事件改成了什么；
• 部署：从统一界面把管道下发到多台 Logstash 节点，并集中管理。

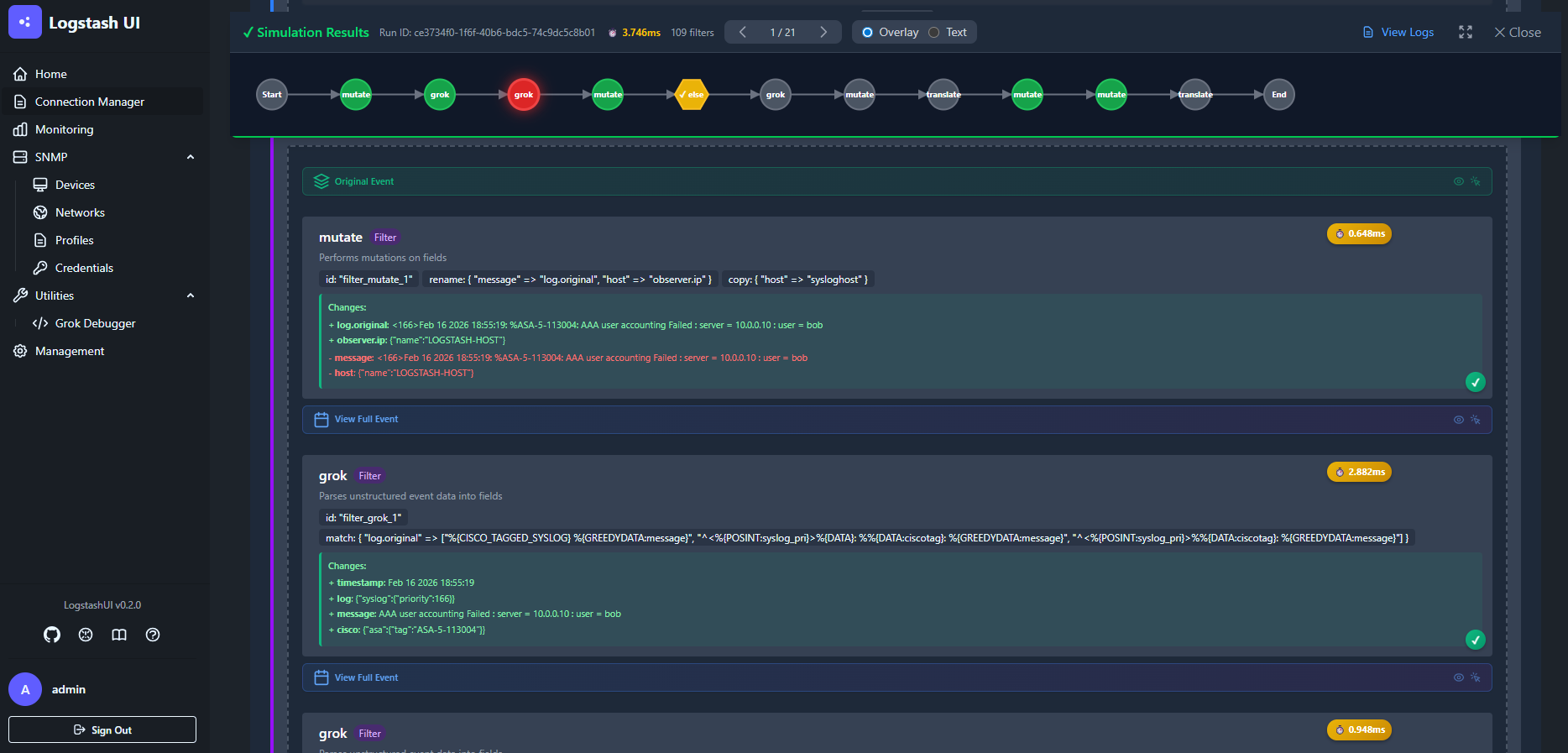

LogstashUI 模拟视图总览

二、五大核心特性（图文）

1. Visual Pipeline Editor —— 三种模式自由切换

同一份管道，你可以在三种编辑模式间无缝切换：

• Inline 图形界面：在行内用图形控件填参数；
• Raw Text 编辑器：直接写经典 Logstash 配置文本；
• Visual Graph：把 input / filter / output 当成节点拖拽连线，像画流程图一样搭管道。

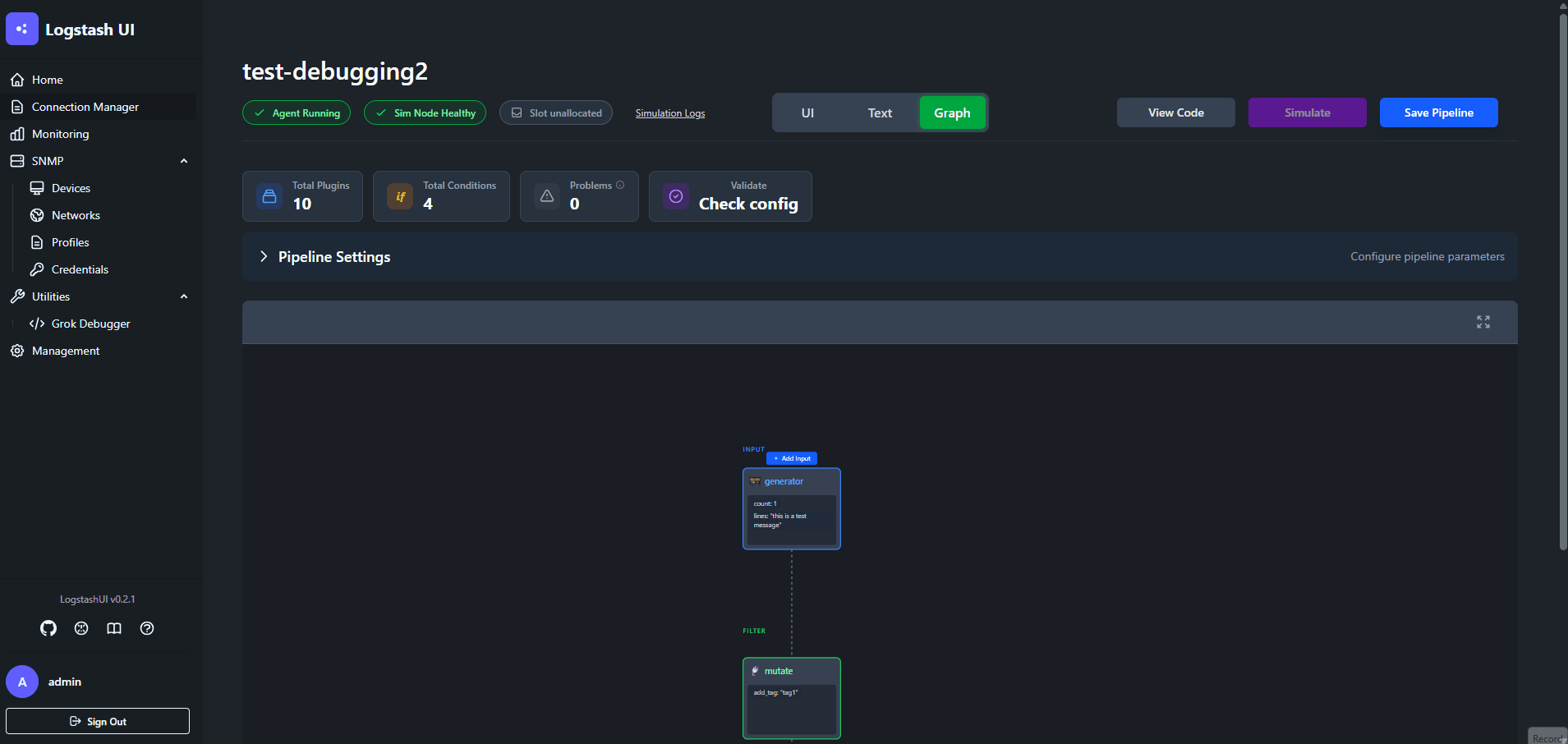

可视化管道编辑器

2. Pipeline Simulation —— 用样本事件逐步验证

写完管道最怕「不知道改没改对」。Simulation 让你针对样本事件真实执行管道，并逐步 inspect 每个插件的转换结果。

3. Control Plane for Logstash —— 集中管理节点

通过 Centralized Pipeline Management 和 LogstashAgent，你可以在一个界面里集中管理多台 Logstash 节点与它们的管道，而不是逐台登录维护。

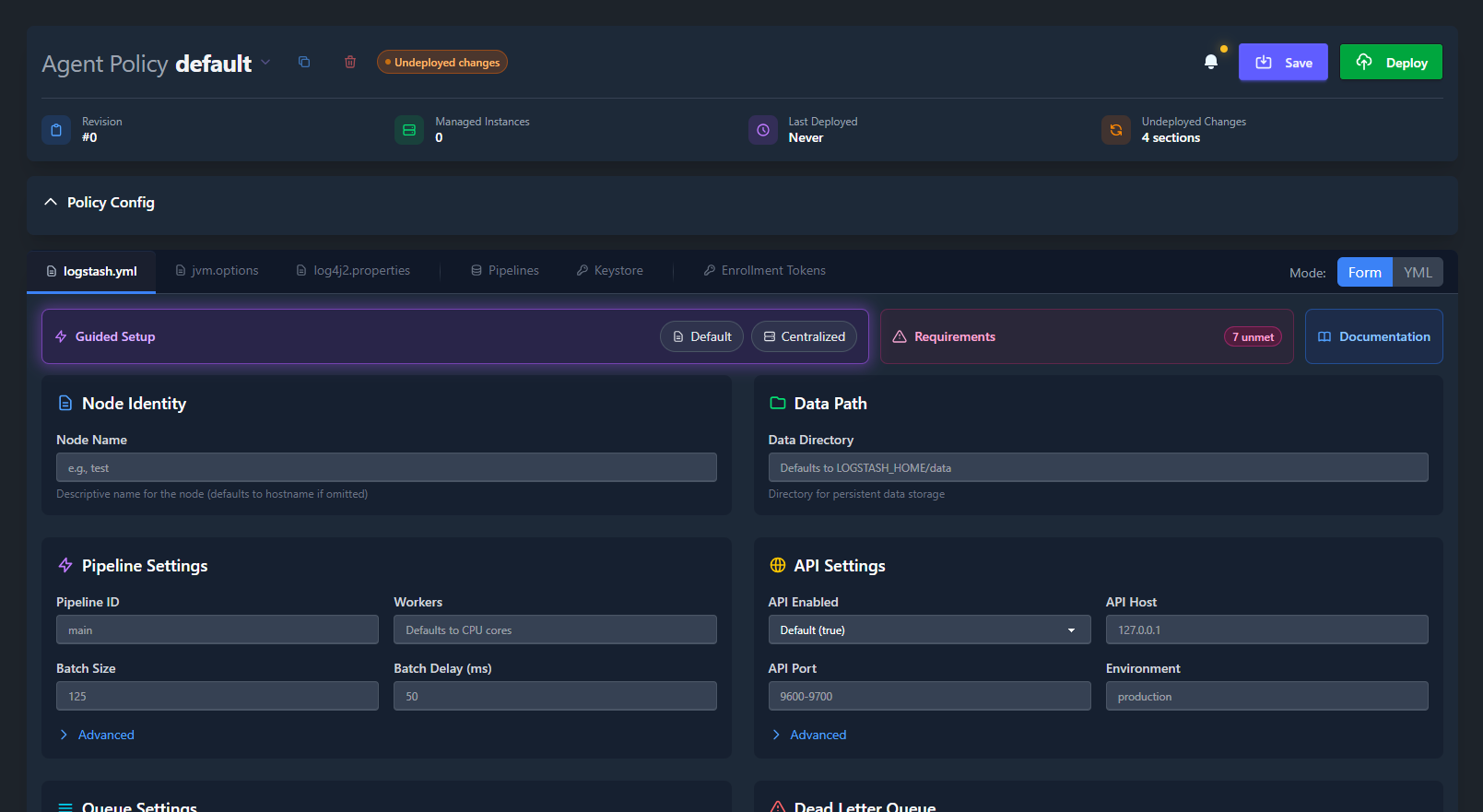

Logstash 控制平面

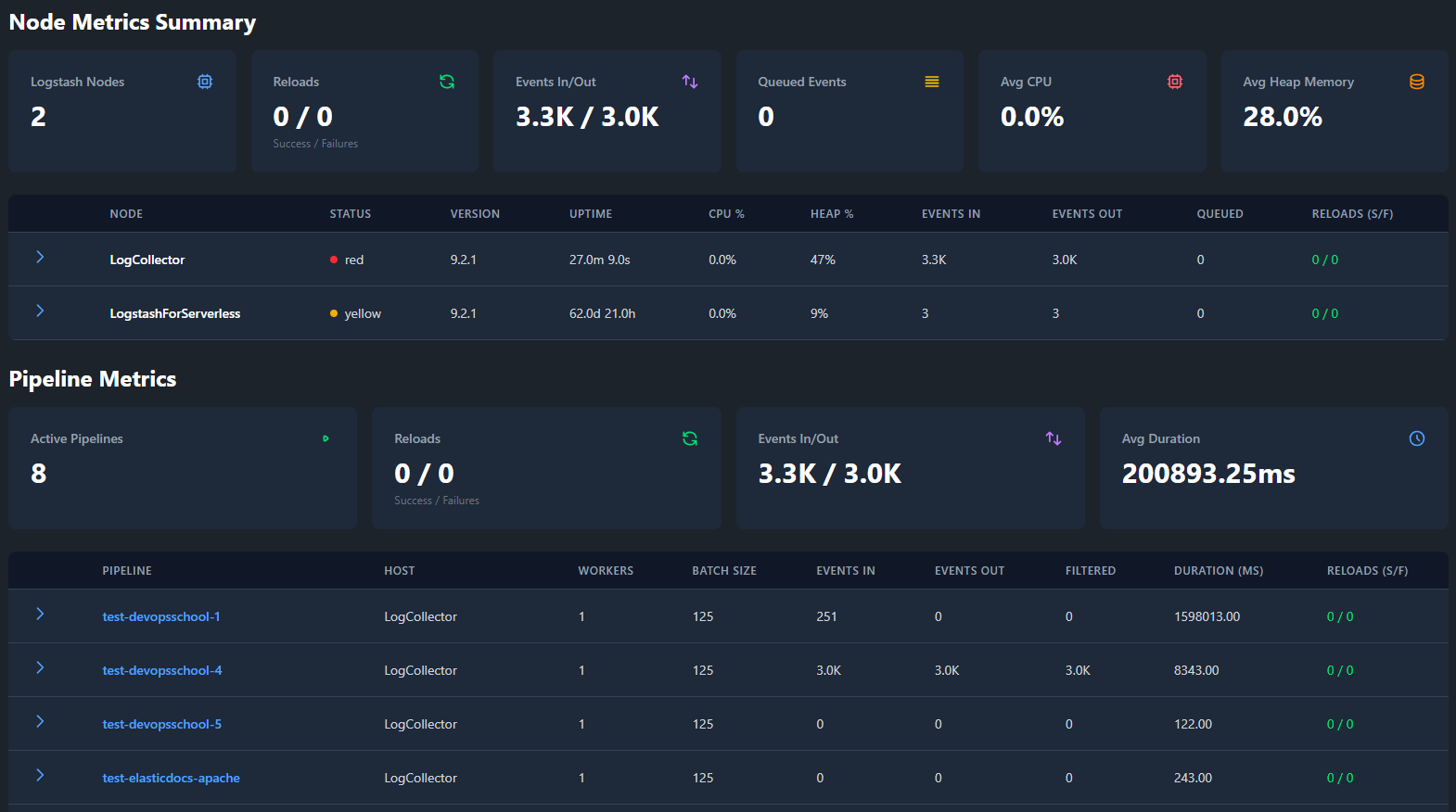

4. Monitoring —— 一眼看清运行态

直接查看运行中管道与 Logstash 节点的指标和性能，不用再自己去凑 Kibana 看板。

管道监控

5. SNMP Pipeline Management —— 用 UI 管网络监控

通过 Web 界面配置 SNMP 的轮询（polling）、陷阱（traps）、发现（discovery）、凭据、设备、网络和配置文件，省去手工拼配置的麻烦。

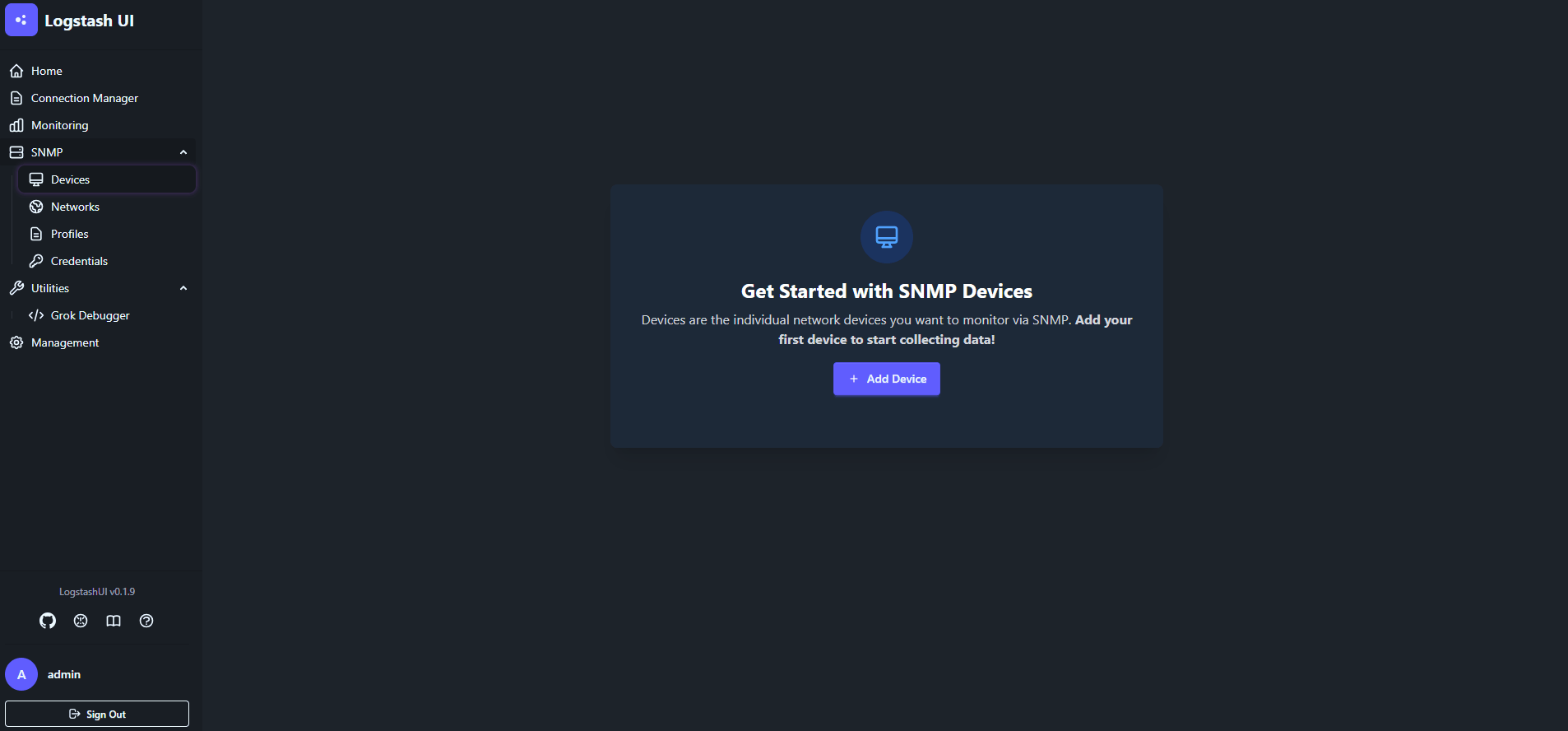

SNMP 管理

三、使用架构解析

3.1 核心思想：控制平面与数据平面分离

LogstashUI 的架构建立在一个清晰的分布式模型之上：控制平面（LogstashUI）与数据平面（由 LogstashAgent 管理的 Logstash 节点）解耦。

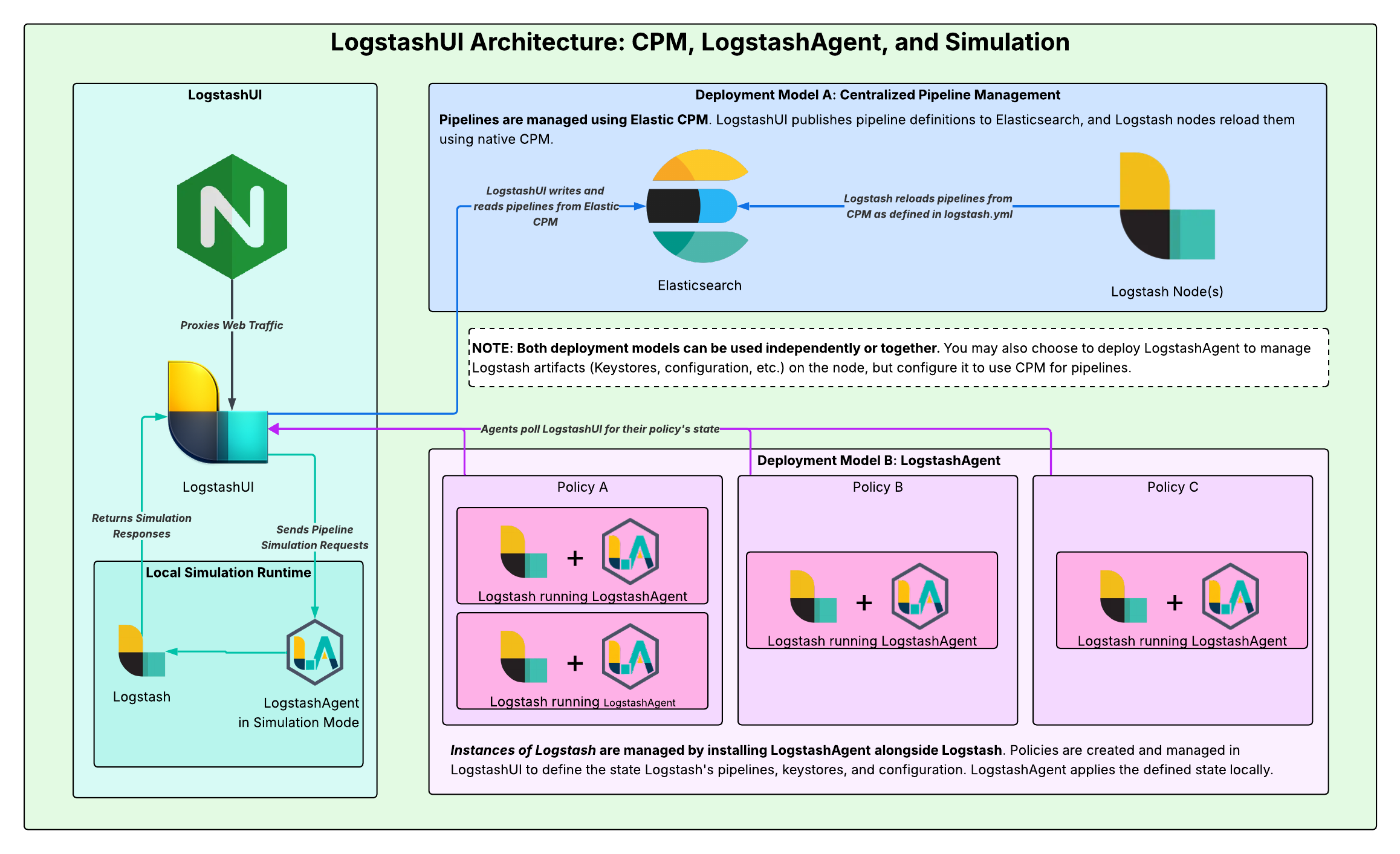

系统架构图

从架构图可以拆出几个关键角色：

3.2 两种运行模式

架构上最关键的变量是 simulation.mode（在 src/logstashui/logstashui.yml 中配置）：

• Embedded 模式（默认）：脚本一键拉起 LogstashUI + LogstashAgent + Nginx 三个容器，模拟在容器内完成。最省心，适合大多数场景。
• Host 模式：只起 LogstashUI 和 Nginx 两个容器，模拟由宿主机上原生运行的 LogstashAgent（端口 9501）执行。适合频繁、重负载的模拟——比嵌入式容器更稳、更快。

小提示：如果你要做大量模拟，官方建议直接用 Host 模式（host mode），性能更好。

四、安装与部署

4.1 系统要求

LogstashUI 在更小规格上也能跑（尤其只用编辑器或基础配置时），但模拟、多 Agent 实例等重操作建议满足上述基线，否则可能感觉卡顿。

4.2 Quick Start —— Embedded 模式（推荐起步）

只要有 Docker 和 GitHub 访问能力，两分钟就能跑起来。

1) 下载代码

git clone https://github.com/elastic/LogstashUI.git
cd LogstashUI/bin

2) 启动

# Linux
./start_logstashui.sh

# Windows
start_logstashui.bat

启动脚本会自动读取 simulation.mode（首次运行从示例配置生成 logstashui.yml），并拉起对应服务。

3) 浏览器访问

https://<your_server_ip_or_hostname>

脚本会一并启动 Nginx 提供 HTTPS 反向代理，直接用主机 IP/域名访问即可。

注意：如果不用启动脚本、而是直接 docker compose up，默认只起 LogstashUI 和 Nginx；模拟 Agent 受 embedded 这个 Compose profile 控制，需要 cd docker && docker compose --profile embedded up -d。

4.3 其他部署方式

• Host 模式：把 logstashui.yml 中 simulation.mode 设为 host，脚本就会在宿主机原生运行模拟 Agent（端口 9501），容器只保留 UI 与 Nginx。
• 源码模式：按 Building LogstashUI from Source 从源码构建本地开发环境。

4.4 更新

侧边栏出现新版本横幅时即可更新。更新脚本会先切换到 main 分支再拉取最新代码与镜像：

# Linux
cd LogstashUI/bin
./start_logstashui.sh --update

# Windows
cd LogstashUI\bin
start_logstashui.bat --update

⚠️ --update 会先把仓库切换到 main 分支，再拉取最新代码与镜像。

五、快速上手四步

装好之后，真正用起来只需四步：

第 1 步：创建初始用户

首次打开会进入登录界面，先创建一个初始用户。

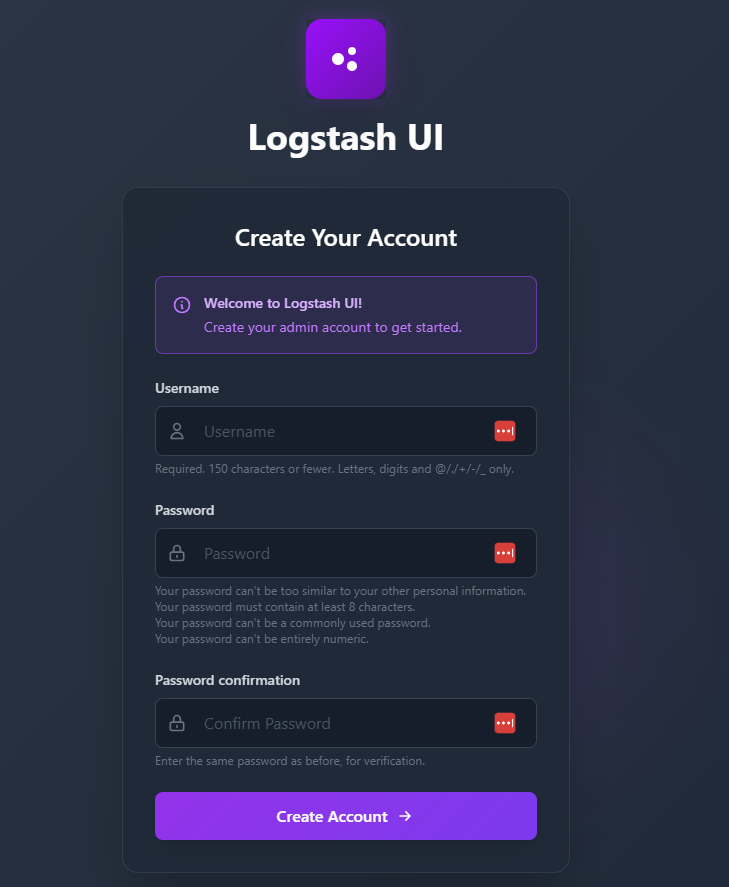

创建初始用户

第 2 步：添加连接（Add a connection）

把你要管理的 Logstash 节点（或模拟端点）作为「连接」加进来。

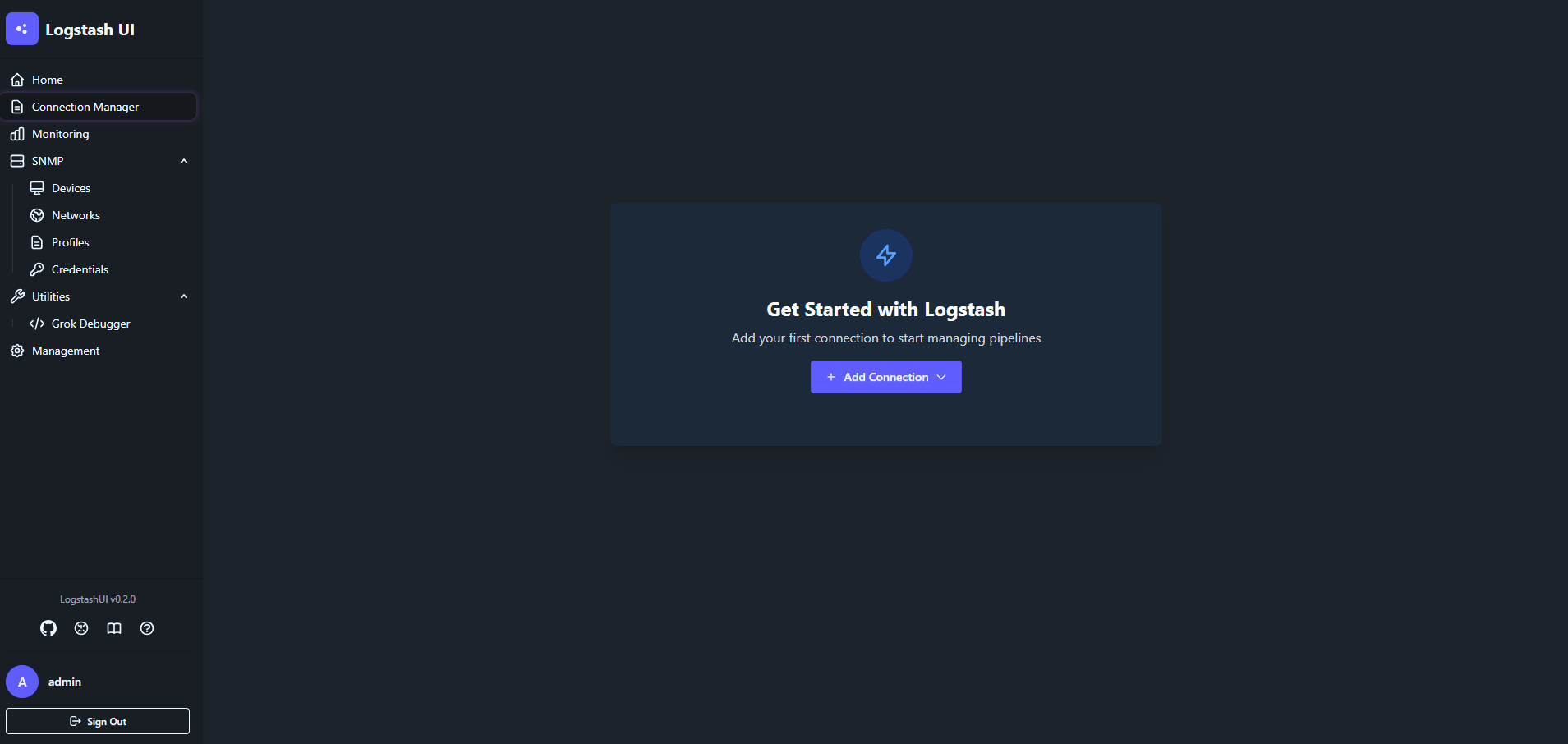

添加连接

第 3 步：开始管理管道！

连接就绪后，就可以在统一界面里创作、模拟、部署管道了。

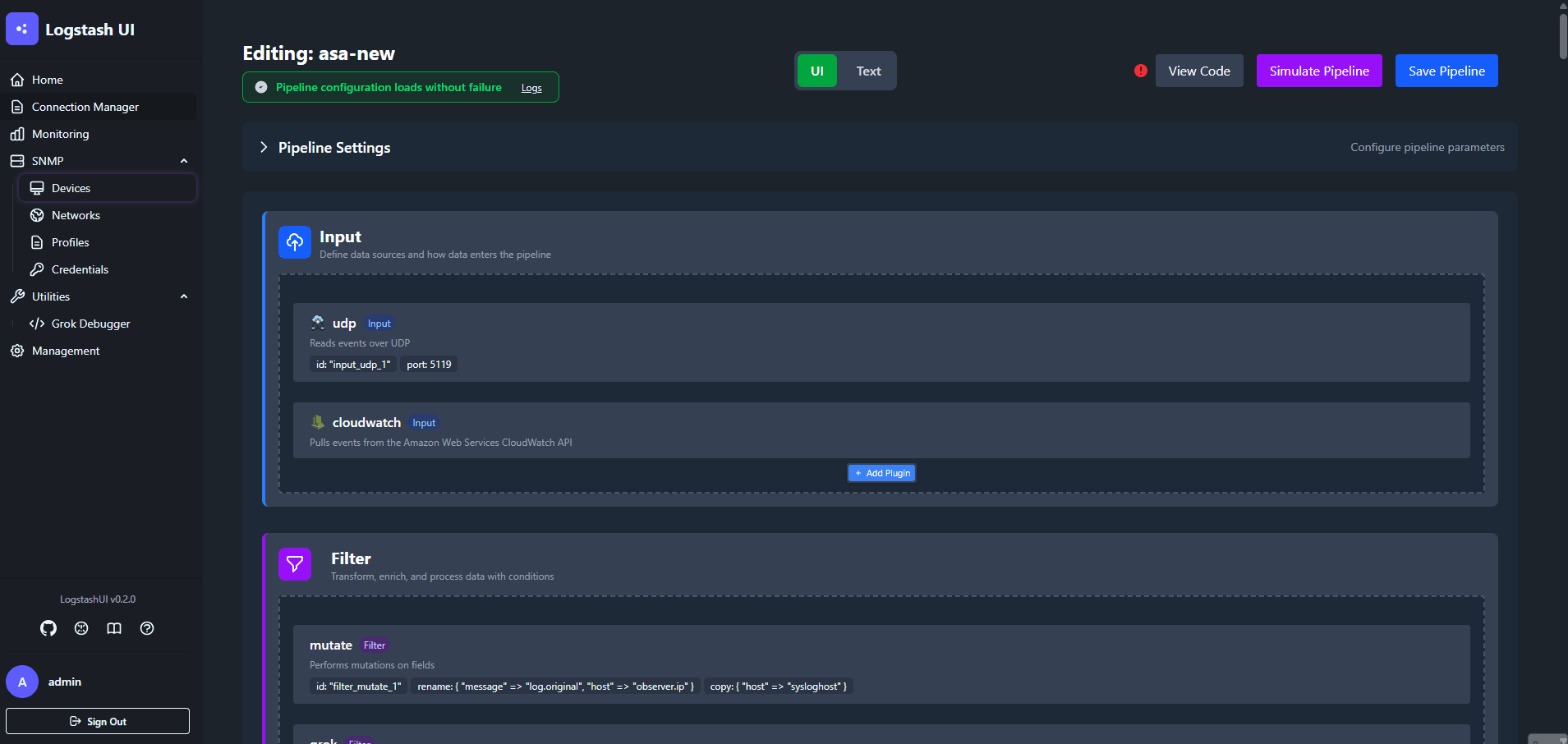

开始管理管道

第 4 步（可选）：给连接加上监控

参考 Elastic Agent 的 Logstash 集成指南，用 Elastic Agent 采集 Logstash 监控数据写入 Elasticsearch。一旦监控数据入索引，UI 里就会出现对应的指标与日志。

管道监控

六、限制与注意事项

1. 注释位置不保证：插件块内的注释（行内与独立）在解析与序列化后会被保留，但它们相对配置键的精确位置不保证——所有注释会被统一提到插件块顶部。例如：

   # 输入前
   input {
       udp { # inline comments are moved
           port => 5119 # inline comments are moved
       }
   }

会被规范化为：

   input {
       udp {
           # inline comments are moved
           # inline comments are moved
           port => 5119
       }
   }

1. Beta 阶段：功能仍在演进，升级前留意更新日志与 breaking change。

七、总结与资源

LogstashUI 抓住了 Logstash 运维里最痛的三件事——写管道靠猜、管节点靠散、验结果靠蒙——用「可视化编辑器 + 模拟 + 集中控制平面」一次性补上。对于已经跑着多节点 Logstash、又想降低配置门槛和出错率的团队，它值得一试。

官方资源：

• 仓库：github.com/elastic/LogstashUI
• 架构文档：docs/docs/logstashui/architecture.md
• 部署指南：docs/docs/logstashui/general/deploy.md
• SNMP 监控：docs/docs/logstashui/SNMP/index.md
• LogstashAgent：docs/docs/logstashagent/index.md
• 许可证：Elastic License 2.0 (ELv2)

本文基于 LogstashUI 仓库 README 及官方文档撰写，图片均直接引用仓库 docs/images 下的官方素材。Beta 阶段内容可能随版本演进，请以仓库最新文档为准。
