一、产品概述：

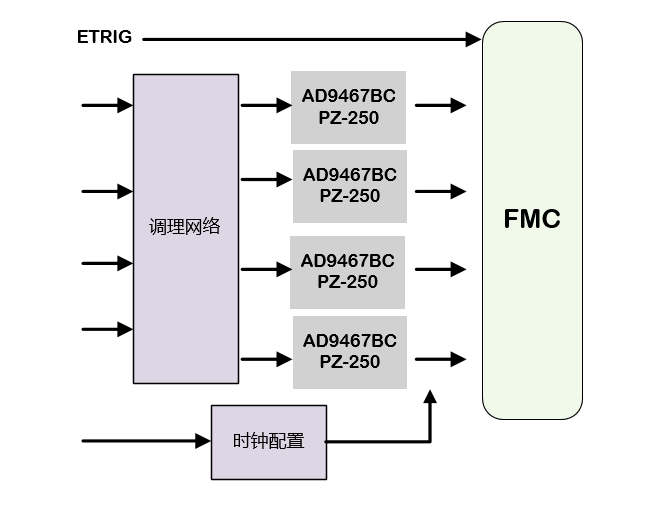

本板卡基于 FMC 标准板卡，实现 4 路 16-bit/250Msps ADC 功能。遵循 VITA 57 标准，板卡可以直接与xilinx公司或者本公司 FPGA 载板连接使用。板卡 ADC 器件采用 ADI 公司 AD9467 芯片，用户可以通过 FMC 接口配置芯片工作状态。

二、性能指标

板卡功能	参数		内容
ADC	芯片型号		AD9467
	路数		4路ADC，
	采样率		250Msps
	数据位		16bit
	数字接口		DDR LVDS
	模拟接口		交流耦合
	模拟输入		±1V
	模拟指标		信噪比SNR：69.066dBFS
DAC	无
时钟	PLL芯片		AD9516-1
	板载晶振		10MHz 温补晶振VCXO
	外输入时钟		默认10MHz，3.3V LVTTL电平
外触发	路数		1路输入
外触发	电平		3.3V LVTTL电平
外同步	路数		1路输入
外同步	电平		3.3V LVTTL电平
连接器类型	FMC-HPC		ASP-134488-01
	前面板		10路 SSMB
板卡标准	FMC ANSI/VITA 57.1 - 2008
板卡尺寸	69 * 84 mm
板卡重量	37g【无结构】
板卡供电	+12V@1A
板卡功耗	8W
工作温度	Industrial -20℃到+70℃
支持母板	Xilinx board	V6、V7、KU、VU、 ZYNQ、ZU 开发板
支持母板	Orihard board	136、270、367、288、330、274、3、9
