一、项目概述

目前运营商及政企户外基站多为分散式部署，全网共计约100个户外基站点位，站点分布零散、无人值守、运维巡检难度大、环境隐患隐蔽性强。户外基站内部部署电源设备、传输设备、蓄电池组、射频单元等核心通信设备，长期处于露天、密闭机柜环境，极易受高温、高湿、雨水渗漏、线路老化起火等风险影响。

基站内部高温会导致通信设备降速、频繁重启、蓄电池鼓包早衰；凝露、漏水易引发机柜短路、设备腐蚀、停电断网；烟雾火情会造成基站设备烧毁、整站瘫痪，甚至引发安全事故。传统人工定期巡检模式存在滞后性、漏检率高、人力成本高昂等问题，无法实现7×24小时实时监控。

针对100个分散户外基站的监测需求，本方案采用全RJ45以太网通讯架构，所有前端感知设备（温湿度传感器、漏水传感器、烟感探测器）均采用标准网口传输，依托现有基站IP网络，搭建一套全网集中式环境监测系统，实现100个基站点位温湿度实时采集、漏水精准检测、烟雾火情预警、数据集中上传、异常告警联动、远程统一管理，彻底解决分散基站环境运维难、隐患发现晚、故障追溯难的痛点。

二、设计依据与设计原则

2.1 设计依据

• 《通信局站环境监控系统技术要求》YD/T 1363
• 《通信建筑消防安全管理规定》
• 《电子信息系统机房设计规范》GB 50174
• 运营商户外基站标准化建设与安全运维规范
• IP网络以太网传输及局域网组网通用技术标准

2.2 设计原则

• 全网以太网统一架构：所有传感器统一RJ45网口通讯，协议统一、组网统一，无需RS485转换模块，减少设备层级与故障节点。
• 集中监测、分散部署：100个分散基站独立采集、统一平台汇总，实现单点故障独立上报、全网数据集中管控。
• 稳定适配户外场景：前端设备支持宽温工作、防尘防水、抗电磁干扰，适配户外机柜高温、淋雨、温差大的恶劣环境。
• 施工简洁、易扩容：利用基站原有网络资源，即插即用，后期可无缝新增点位、拓展门禁、电量、门锁监测功能。
• 无人值守、主动预警：7×24小时不间断监测，异常实时弹窗、告警，替代人工巡检，降低运维成本。

三、系统总体架构

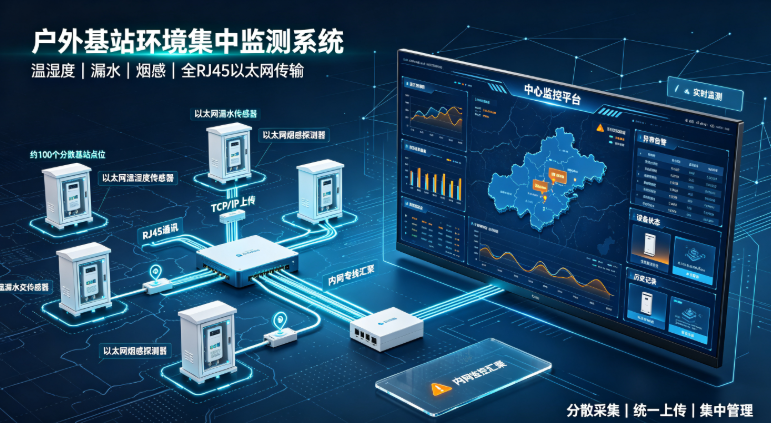

本系统采用前端感知层—网络传输层—中心平台层三级架构，全程基于以太网TCP/IP协议传输，所有监测设备均为RJ45网口输出，无需转换设备，架构极简、稳定性高，完美适配100个分散基站的集中监控场景。

3.1 前端感知层（单基站配置）

每个户外基站机柜内部部署三套以太网感知设备，全部自带RJ45网络接口，独立IP地址，独立上传数据：

• 以太网温湿度传感器（RJ45）：实时采集机柜内部温度、湿度数据
• 以太网漏水传感器（RJ45）：监测机柜底部、进线孔、密封处雨水渗漏、凝露积水
• 以太网烟感探测器（RJ45）：监测机柜内部线路、设备过热起火产生的烟雾隐患

3.2 网络传输层

各基站前端设备通过本地基站交换机/POE交换机接入局域网，通过运营商内网专线将数据上传至中心监控机房。所有设备支持标准TCP/IP协议、固定IP/DHCP自动获取，100个分散基站点位数据可跨区域、跨网段统一汇总，传输稳定、延迟低。

3.3 中心平台层

部署集中监控管理平台，支持100路基站点位同时在线监测，实现全网设备状态可视化、数据实时刷新、异常告警、历史存储、报表导出、故障溯源，支持电脑端、移动端远程查看管理。

四、核心设备技术方案（全RJ45以太网型）

本方案核心亮点：所有环境监测设备无485、无LoRa、无无线模块，全部为有线RJ45以太网接口，抗干扰能力远高于无线设备，适配户外基站强电磁干扰环境，数据不丢包、不延迟。

4.1 以太网温湿度传感器（RJ45通讯）

专为户外基站机柜设计，工业级防护，支持POE/12VDC双供电，标准RJ45网口上传温湿度数据。

• 测量范围：温度-20℃～+70℃，湿度0%RH～100%RH
• 精度：温度±0.5℃，湿度±3%RH
• 通讯方式：标准RJ45以太网，TCP/IP协议，独立IP上网
• 功能：实时上传数值、支持阈值设置、高温高湿异常告警、数据定时存储
• 优势：抗基站电磁干扰，户外宽温工作，长期稳定不漂移

4.2 以太网漏水传感器（RJ45通讯）

针对户外基站机柜进线口、底部积水、密封不严漏水、昼夜温差凝露积水监测，全网RJ45以太网传输。

• 监测方式：搭配漏水感应绳/点式感应探头，精准定位积水位置
• 通讯方式：RJ45以太网，网络上传漏水状态、告警信息
• 工作特性：响应速度快，积水即检测、即刻上传告警
• 适用场景：户外机柜雨水倒灌、线缆渗水、内部凝露积水等隐患监测

4.3 以太网烟感探测器（RJ45通讯）

工业级联网型烟感，区别于独立烟感，支持网络数据上传，可在中心平台实时查看设备状态、火情告警。

• 探测原理：光电式烟雾探测，有效监测电气火灾、线路起火、设备过热冒烟
• 通讯方式：标准RJ45网口，TCP/IP上传故障、正常、火警三种状态
• 输出功能：火警即时上传平台，弹窗+短信/推送告警，杜绝火情漏报
• 特性：防尘、防误报，适配户外机柜密闭狭小空间

五、单基站部署方案

针对每一个户外基站，统一标准化部署，100个点位全部统一配置、统一施工、统一接入平台，便于后期运维管理。

5.1 安装点位规划

• 温湿度传感器：安装于机柜中部设备区域，避开直射热源，真实反映机柜运行环境温度湿度。
• 漏水传感器：探头/感应绳布置于机柜底部、线缆进线孔、柜门密封处，重点监测雨水渗漏点位。
• 烟感探测器：安装于机柜顶部，烟雾向上聚集区域，最快速度捕捉电气火情烟雾。

5.2 接线与组网方式

• 所有设备通过网线接入基站原有交换机，支持POE供电或12V直流供电，布线简洁规整；
• 每台设备设置独立内网IP，杜绝100个点位设备IP冲突；
• 所有数据通过基站内网逐级回传至中心监控平台，实现全网集中监控。

六、中心平台集中管控功能（适配100个分散基站）

监控平台针对百点位分散基站优化设计，支持大容量设备接入，具备全方位运维管理能力：

• 全网点位地图可视化：100个基站点位GIS地图展示，在线/离线、正常/异常状态一目了然。
• 温湿度实时监测：单基站、分组、全网数据实时刷新，支持自定义高低温、高低湿阈值。
• 漏水实时告警：任意基站出现积水、漏水，平台立即弹窗告警，精准定位故障站点。
• 烟雾火情预警：烟感触发后秒级上传告警，第一时间发现基站火情，避免设备烧毁、站点瘫痪。
• 设备状态监测：自动识别设备离线、故障、断电状态，杜绝设备失效无人发现。
• 数据存储与报表：长期存储温湿度、告警记录，自动生成运维报表，用于巡检复盘、运维考核。
• 多级告警推送：支持平台弹窗、电脑声音告警、手机短信/微信推送，运维人员远程接收故障信息。
• 批量管理功能：支持100个点位批量配置、批量升级、批量调试，大幅降低运维工作量。

七、系统核心优势

• 全RJ45以太网统一协议，架构极简：摒弃传统485总线、无线传输模式，所有设备网口直连，无需转换器、集中器，故障节点少、稳定性极高。
• 适配100个分散点位集中管理：针对性解决基站分散、跨度大、运维难问题，实现全网统一监控、统一告警、统一运维。
• 抗干扰、适合户外基站环境：有线以太网传输不受天气、信号遮挡、基站电磁干扰影响，数据稳定不丢包。
• 施工改造量小：利用基站原有内网资源，设备即插即用，无需大规模布线改造，落地成本低。
• 全维度环境监测：覆盖温湿度、漏水、火情三大基站核心风险，全方位保障户外基站设备运行安全。
• 运维降本增效：7×24小时无人值守主动监测，减少人工巡检频次，提前发现隐患，杜绝重大故障损失。

八、施工与调试方案

8.1 施工流程

点位勘测→设备就位→机柜内固定安装→网线布线接线→IP地址统一规划配置→单站设备调试→全网设备联网接入→平台配置与分组→告警测试→项目验收交付。

8.2 调试内容

• 逐个测试100个基站温湿度数据上传准确性；
• 模拟积水测试漏水传感器告警功能；
• 模拟烟雾测试烟感探测与平台告警功能；
• 统一配置全网设备阈值、告警方式、点位名称备注；
• 测试全网设备在线稳定性、数据传输实时性。

九、售后与运维保障

• 设备质保：前端以太网传感器、探测器均采用工业级硬件，适配户外长期运行，质保稳定。
• 远程运维：支持远程排查设备离线、数据异常、配置故障，大部分问题无需上门即可解决。
• 定期巡检：支持后台数据复盘、设备状态统计，定期输出运维报告。
• 快速故障响应：点位故障精准定位，大幅缩短抢修时间，保障基站稳定运行。

十、方案总结

本方案针对100个分散户外基站的运维痛点，采用全RJ45以太网通讯的温湿度、漏水、烟感监测设备，搭建集中式网络环境监控系统。系统架构简洁、传输稳定、抗干扰能力强，完全适配户外基站无人值守、分散部署的应用场景，可实现全网基站环境数据实时监测、风险主动预警、故障精准定位、运维集中管控，有效规避高温、积水、火情带来的基站设备故障与通信中断风险，大幅降低人工巡检成本，全面提升户外基站整体运维智能化、规范化水平，是适配大规模分散基站的高性价比、高稳定性环境监测解决方案。
