摘要：在工业机房、智慧档案馆、户外配电柜、工业车间等场景中，传统485、无线温湿度监测方案普遍存在布线繁琐、传输距离受限、抗干扰弱、组网能力差、对接复杂等问题。基于POE供电的以太网温湿度传感器凭借“一线两用、稳定可靠、组网灵活、易于平台集成”的优势，已成为工业环境监测主流方案。本文从工业现场痛点出发，详解POE供电原理、TCP/UDP/SNMP三大协议选型逻辑、布线规范、组网架构，结合项目实战踩坑经验，完整覆盖设备选型、现场部署、网络排错、平台对接全流程，为物联网环境监测项目提供可落地的技术参考。

关键词：POE温湿度传感器；工业物联网；TCP/UDP/SNMP；组网部署；平台对接；运维排错

一、工业环境监测行业现存痛点

工业现场环境监测对数据实时性、稳定性、连续性、可追溯性要求极高，传统监测方案在规模化、分散化、强干扰工业场景中暴露大量短板，也是多数项目后期运维故障的核心根源。

1. 传统布线成本高、施工复杂：485传感器需要单独布设信号线与电源线，户外、机柜、库房分散点位施工量大，线材、人工、后期维护成本居高不下，老旧改造场景极易破坏原有装修与柜体结构。

2. 传输稳定性差、干扰严重：485总线抗电磁干扰能力弱，工业配电柜、机电设备密集区域极易出现数据跳变、丢包；无线LoRa、WiFi方案易受墙体遮挡、信号干扰，数据延迟、离线频发。

3. 组网能力受限：485总线为总线型拓扑，单总线挂载设备数量有限，一旦单节点故障容易影响整条总线；无线设备信道冲突、带宽有限，无法支撑大规模高密度点位部署。

4. 平台对接兼容性弱：传统设备多为私有协议，对接第三方物联网平台、SCADA、运维网管平台需要额外网关转换，开发成本高、适配周期长。

5. 运维排查难度大：设备离线、数据异常无明确排查链路，断网断电后无数据缓存与续传机制，历史数据缺失，无法满足工业审计、档案合规、电力运维追溯要求。

而POE以太网温湿度传感器基于标准以太网架构，单网线完成供电与数据传输，适配工业标准协议，完美解决上述痛点，是当前工业环境监测最优组网方案之一。

二、POE供电核心原理与工业适配优势

POE（Power over Ethernet）即以太网供电技术，遵循IEEE 802.3af/at标准，在不改造网线、不新增电源线的前提下，通过标准网线同时传输网络数据与直流供电电力，实现一线两用。

1. 核心技术标准

IEEE 802.3af（标准POE）：单口最大输出功率15.4W，设备实际可用功率约12.9W，完全满足温湿度传感器低功耗运行需求；

IEEE 802.3at（高功率POE）：单口最大输出功率30W，适用于附带显示、声光告警、拓展接口的多功能传感器设备。

工业温湿度传感器功耗极低，常规项目采用af标准即可稳定运行，高功能设备可选at标准适配。

2. 工业场景核心优势

极简布线：无需布设220V供电线路，杜绝户外、密闭库房取电隐患，大幅降低施工成本；

安全稳定：48V低压供电，防水防雷、绝缘性强，适配潮湿、粉尘、户外恶劣工况；

组网灵活：标准以太网星型拓扑，单设备独立链路，单点故障不影响整体网络；

兼容性强：适配现有工业局域网、POE交换机，无需改造原有网络架构。

三、TCP/IP、UDP、SNMP三大协议原理与选型对比

以太网温湿度传感器主流通信协议分为TCP、UDP、SNMP三类，三者技术特性、适用场景、运维难度差异极大，项目选型错误会直接导致数据丢包、对接失败、平台适配异常等问题。

3.1 TCP协议（可靠传输、长连接主流）

核心原理：面向连接的可靠传输协议，三次握手建立长连接，具备数据校验、重传机制、心跳保活，杜绝数据丢失与错序。

优势：数据传输稳定、不丢包、可断点续传、链路状态可监控，适合需要数据追溯、合规存档的场景。

劣势：协议开销大、传输延迟略高、资源占用相对较多。

适用场景：智慧档案馆、电力配电柜、机房运维、合规审计类项目，是工业物联网项目首选协议。

3.2 UDP协议（高速传输、无连接）

核心原理：无连接传输协议，无需握手、无保活机制，数据包单向快速推送，传输效率极高。

优势：延迟低、吞吐高、资源占用小，适合高频实时采集。

劣势：无校验、无重传，网络波动极易丢包，设备离线无法及时感知。

适用场景：实时监控大屏、高频可视化展示、对数据完整性要求低、允许少量数据缺失的场景。

3.3 SNMP协议（网管专用、设备运维）

核心原理：简单网络管理协议，专为网络设备运维设计，通过OID节点读取设备参数，被动轮询采集数据。

优势：适配网管交换机、服务器运维平台，无需定制开发，标准化对接网络运维系统。

劣势：自定义告警、数据拓展性差，不适合定制化物联网业务平台对接。

适用场景：机房网管监控、网络设备一体化运维、纯网管平台接入项目。

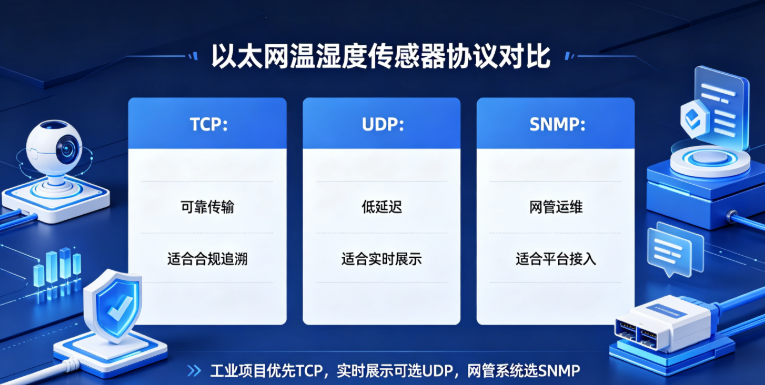

3.4 协议选型总结（实战决策）

需要数据合规、可追溯、高稳定 → 优先TCP；

需要超低延迟、实时大屏展示 → 可选UDP；

对接网管运维系统、交换机运维平台 → 优先SNMP。

四、工业布线与POE交换机选型实战规范

很多项目数据异常、设备离线的根源不在于设备，而在于布线不规范、交换机选型不匹配，以下为工业现场标准化部署要点。

4.1 网线选型与布线注意事项

1. 线材选型：工业强电磁环境必须使用超五类/六类屏蔽网线，杜绝电磁干扰导致的数据波动、丢包；普通民用非屏蔽网线仅适用于室内无干扰场景。

2. 传输距离：标准网线有效传输距离100米，超长距离需增设交换机或POE延长器，避免信号衰减离线。

3. 布线规避：布线远离高压电缆、变频器、大功率机电设备，平行间距不小于30cm，交叉垂直走线，减少电磁耦合干扰。

4. 接头防水处理：户外、潮湿库房场景，RJ45接头需做防水密封、绝缘处理，防止氧化进水导致链路中断。

4.2 POE交换机选型要点

1. 功率匹配：普通温湿度传感器af标准即可，多功能传感器需预留at高功率余量，避免功率不足导致设备反复重启。

2. 工业级机身：户外、机房、车间场景优先工业级POE交换机，宽温工作、抗震动、防雷防静电，区别于民用交换机不耐高温、易死机的短板。

3. 网络隔离：支持VLAN划分、端口隔离，避免多设备广播风暴、IP冲突，提升网络稳定性。

4. 链路检测：支持端口状态检测、异常重启机制，提升长期运维稳定性。

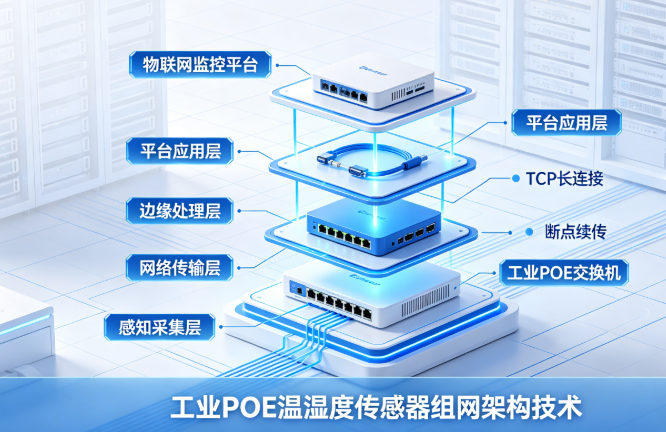

五、整套系统组网架构（标准工业四层架构）

整套POE温湿度监测系统采用标准化物联网四层架构，结构清晰、拓展性强、适配所有工业场景：

1. 感知采集层：POE以太网温湿度传感器，实时采集现场温度、湿度数据，本地缓存预处理，支持超限告警、状态自检。

2. 网络传输层：工业POE交换机，提供稳定供电与数据转发，屏蔽网线抗干扰传输，保障链路持续在线。

3. 边缘处理层（可选）：边缘网关实现协议转换、本地联动、断网缓存，网络中断时本地独立运行，恢复联网后自动补传数据。

4. 平台应用层：物联网监控平台，实现数据展示、曲线分析、历史追溯、超限告警、设备管理、报表导出、远程配置。

架构优势：单点设备故障不影响整体系统，支持点位无限扩容，兼容新旧系统改造，适配集中化、分布式各类项目场景。

六、项目实战高频踩坑与解决方案

结合大量工业落地项目，总结现场最高发故障与精准排查方案，解决90%以上组网异常问题。

6.1 电磁干扰导致数据跳变、丢包

问题现象：数据波动大、偶尔丢包、数值跳变，设备在线但数据异常。

解决方案：更换屏蔽网线、做好两端接地；调整布线路径远离高压设备；交换机开启端口抗干扰模式，彻底解决电磁干扰问题。

6.2 设备频繁离线、间歇性断连

问题根源：POE交换机功率余量不足、网线老化、接头接触不良、网络风暴。

解决方案：核算交换机总功率负载，预留30%以上余量；重做水晶头、更换线材；开启交换机风暴抑制、端口隔离功能。

6.3 局域网IP冲突批量离线

问题现象：多设备组网后部分设备随机离线、登录异常。

解决方案：统一规划IP网段，关闭多余DHCP服务，设备静态IP绑定，VLAN端口隔离，杜绝IP冲突。

6.4 网络断连数据丢失（无断点续传）

问题痛点：短暂断网后缺失时段数据，无法满足合规追溯。

解决方案：选型带本地缓存、断点续传功能的传感器，断网期间本地存储数据，网络恢复后自动批量补传，数据零丢失。

6.5 UDP协议批量丢包严重

解决方案：合规、审计、运维项目放弃UDP，切换TCP长连接模式，开启心跳保活、数据重传，保障数据完整性。

七、物联网平台对接实战流程

标准化对接流程，适配自研平台、第三方物联网平台、SCADA、BAS运维系统：

1. 设备初始化：电脑直连传感器，修改设备IP、网关、子网掩码，匹配现场局域网段；

2. 协议参数配置：根据平台协议类型，配置TCP服务端IP、端口、心跳周期、上传频率；

3. 网络连通测试：ping测试链路通畅，排查端口防火墙拦截、网段互通问题；

4. 数据联调：对接数据点位、报文格式、告警协议，验证实时数据、历史数据、超限告警功能；

5. 稳定性压测：连续72小时在线测试，模拟断网、上电重启，验证断点续传、自动重连功能；

6. 项目交付：批量录入设备信息、点位备注，配置报表、告警推送、权限管理，完成交付。

八、项目总结

POE以太网温湿度传感器组网方案，凭借一线两用、部署极简、传输稳定、兼容性强的核心优势，彻底解决了传统监测方案布线繁琐、抗干扰弱、组网受限、对接困难的行业痛点。

在实际项目落地中，协议选型、布线规范、交换机匹配、网络排错是决定系统稳定性的四大核心要素：合规追溯场景优先TCP协议、实时展示可选UDP、网管运维适配SNMP；工业场景必须采用屏蔽网线与工业级POE交换机，配合标准化IP规划与故障排查机制，可实现大规模、高密度、长期稳定的工业环境监测组网。

该方案可广泛适配智慧档案馆、电力配电柜、机房运维、工业车间、仓储库房等各类物联网监测场景，是目前工业环境智能化监测性价比最高、落地最成熟的组网方案。
