国际通用建筑总线 KNX 科普：分布式架构如何实现智能照明控制

在建筑智能照明领域，KNX 是全球应用非常广泛的现场总线标准，广泛落地于机场、地铁、体育馆、医院、酒店等大型公建。很多工程人员听过 KNX，但对它底层架构、运行逻辑、优势短板理解并不透彻，本篇做行业科普。

一、KNX 总线的底层架构特点

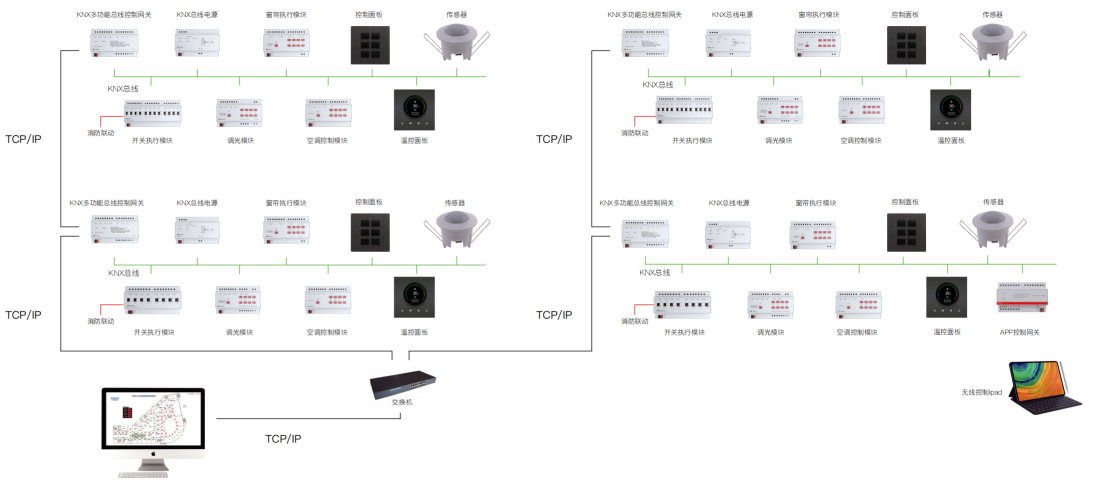

KNX照明系统

KNX 是一套开放的国际、国内双重标准的建筑设备总线（ISO/IEC 14543‑3；GB/T 20965‑2013），可以用于照明开关调光、窗帘控制、暖通调节等多种建筑设备控制。

KNX 最显著的特征是分布式对等总线架构。和传统 “主机‑从机” 模式不同，KNX 系统不存在唯一的中央主控主机。总线上的面板、开关执行器、调光执行器、传感器，每一个设备都自带独立 CPU。设备之间是对等关系，指令直接在总线当中互相传递。

举一个简单例子：墙上 KNX 智能面板按下开灯按键，面板直接在总线上广播开关指令，对应的回路执行器收到这条总线报文，直接完成灯光开启。就算后台电脑监控软件关机，只要总线设备供电正常，面板、传感器、执行器之间依然可以完成场景、定时、联动逻辑。不会因为上位机关闭，整个照明系统瘫痪，这是分布式架构最核心的优势。

硬件层面，KNX 多数元器件采用标准 35mm 导轨安装，集中布置在配电箱；智能控制面板采用 86 底盒墙装。一条 KNX 总线支线，最多接入 64 个总线元件；超过数量时，通过线路耦合器扩展支线，实现系统规模扩容。

二、KNX 系统设备分类与配置方式

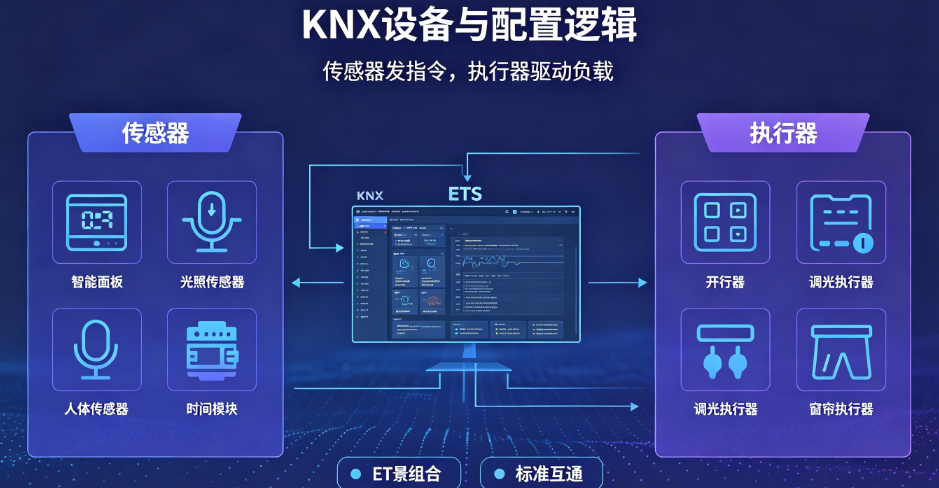

系统设备主要分为传感器与执行器两大类。 传感器包含墙面智能面板、光照传感器、移动人体传感器、时间模块，负责生成控制指令； 执行器包含开关执行器、调光执行器、窗帘执行器，直接对接照明、窗帘等负载，接收指令驱动现场设备。

系统配置依靠 ETS 标准软件完成参数编程、场景设置、逻辑编辑。总线使用专用 KNX 电缆，设备之间依靠总线电缆传递信号，同时总线还可以给部分小型设备提供 DC24V 工作电源。

三、KNX 的优劣势以及适用场景

KNX 的优势有三点：第一是标准开放性，不同品牌 KNX 设备遵循同一套总线协议，可以在同一套总线系统当中混用；第二是分布式无主机架构，上位机故障不影响现场设备基础运行，公建项目可靠性高；第三功能覆盖广，照明、遮阳、简单暖通都可以在同一总线实现。

KNX 同样存在客观短板。整套系统硬件成本相比普通 RS485 总线方案更高；系统编程需要使用 ETS 专业软件，要求工程师掌握 KNX 编程知识，对施工调试人员技术能力有一定门槛；小型简单家装小项目，使用 KNX 会出现功能过剩，性价比不占优势。

从落地场景看，KNX 更适配体育馆、会展展馆、地铁机场、大型医院酒店这类规模大、可靠性要求高的公共建筑。而中小型改造项目，工程师会更多选用 RS485 总线类方案。KNX 作为成熟国际总线标准，核心价值就是依靠分布式对等架构保障系统可靠性，依靠开放协议实现多品牌设备互通。
