乡镇档案室八防落地：防火防盗防光防磁，如何用一套边缘网关统一接入

乡镇档案室八防落地：防火防盗防光防磁，如何用一套边缘网关统一接入

乡镇档案室的钱、人、网络都紧。按《乡镇档案工作办法》（国家档案局令第18号），乡镇档案库房要做的是防火、防盗、防水（潮）、防光、防尘、防磁、防高温、防有害生物这“八防”。

但现场往往是：温湿度是 RS485、烟感是开关量、门禁是 TCP、消防主机是私有协议、防磁探头是 4–20mA——设备很便宜，协议很碎。

答案不是再买 8 套系统，而是一台工业边缘网关把“八防”收编成一套统一数据模型。

一、乡镇八防 → 信号类型先分类

边缘网关设计的第一步，不是“接设备”，而是把八防按信号性质拆开：

乡镇场景别搞“所有传感器 1 秒一采”：温湿度/空气质量分钟级，烟感/水浸/门磁必须事件触发。

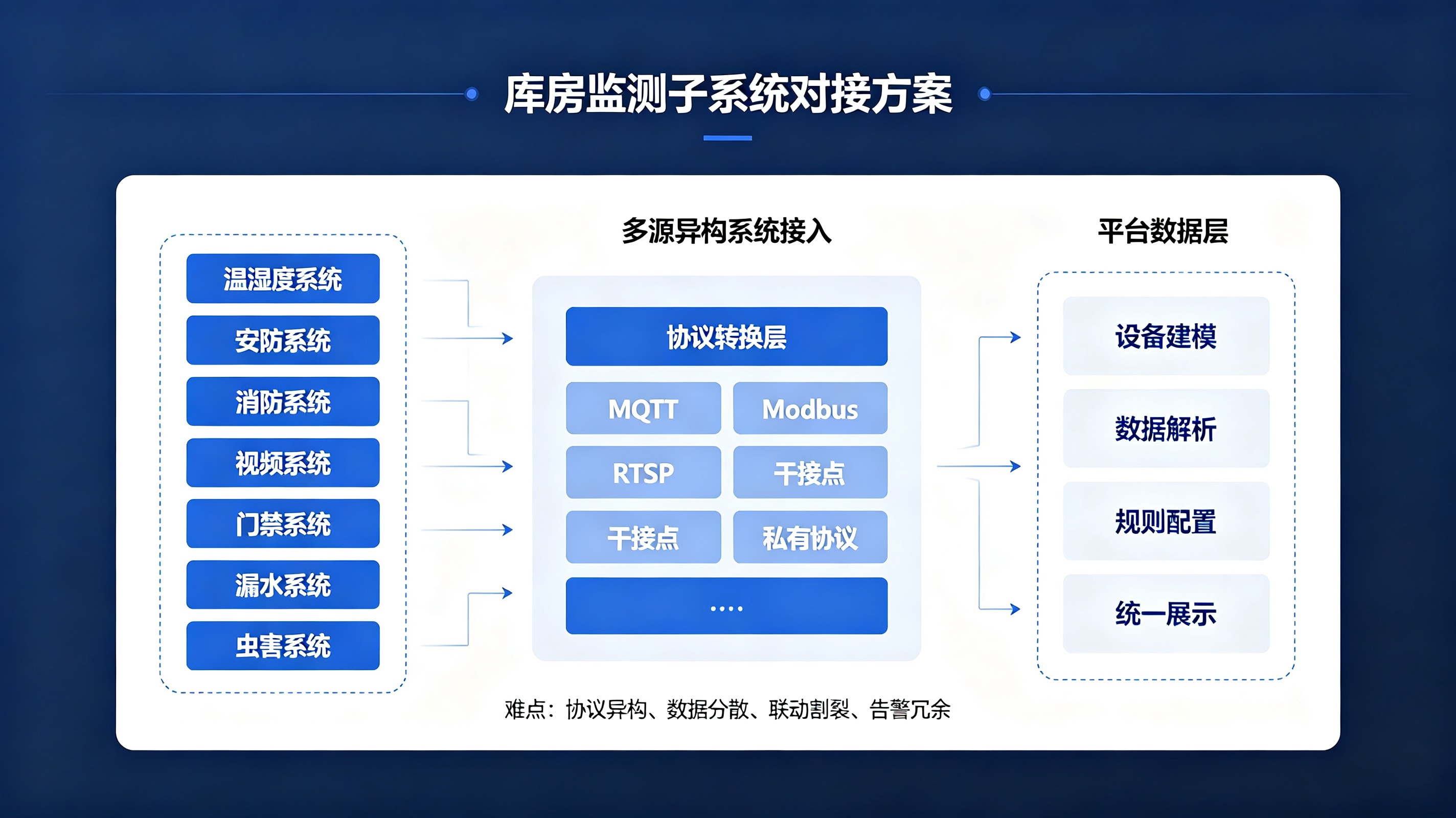

二、一套边缘网关的接口分工

以乡镇单库房（20–80㎡）为例，边缘网关南向接口这样分：

边缘网关（ARM Linux，DC12V/POE 可选，断网缓存）
│
├─ 2× 以太网口
│    ├─ 以太网温湿度记录仪（Modbus TCP / SNMP）
│    ├─ 智能门禁控制器（TCP/HTTP）
│    └─ NVR（仅取状态，不搬视频流）
│
├─ 2× RS485
│    ├─ 空调/除湿机（Modbus RTU）
│    ├─ PM2.5/TVOC/照度/UV（Modbus RTU）
│    └─ 消防主机（海湾/电总/自定义串口协议）
│
├─ 8× DI 干接点
│    ├─ 烟感、门磁、红外、水浸、防磁柜门磁
│
├─ 2× AI（4–20mA / 0–5V）
│    ├─ 磁场强度探头（防磁）
│    └─ 管道湿度/结露探头（防水潮）
│
├─ 4× DO 继电器
│    ├─ 声光报警器、关进水阀、开除湿机、窗帘/遮光联动
│
└─ 北向：MQTT / HTTP JSON / SNMP Trap
     → 县档案局平台 / 微信告警 / 本地 Web

核心思想：南向多协议，北向单模型。

网关内部统一成 asset / domain / metric / value / quality / ts 一条数据，平台不再关心“谁家的烟感”。

三、把“八防”映射成统一设备模型

别再写 temp_01、smoke_02。乡镇项目也要有模型意识：

asset_id: TOWN-XX-ARCH-TH-01
model: EthTempHumiLogger
eight_protects: [防高温, 防水潮]
metrics:
  temperature: {unit: ℃, range: -20~80, alarm: {warn: 24, crit: 26}}
  humidity:    {unit: %RH, range: 0~100, alarm: {warn: 60, crit: 65}}
protocol: modbus_tcp
sample: 30s
store_local: 100000

asset_id: TOWN-XX-ARCH-FIRE-01
model: SmokeInputDI
eight_protects: [防火]
metrics:
  smoke: {type: bool, alarm_on: true}
protocol: di
debounce: 500ms
action: [sound_light, push_sms, snapshot_nvr]

asset_id: TOWN-XX-ARCH-MAG-01
model: MagneticFieldTransmitter
eight_protects: [防磁]
metrics:
  field_strength: {unit: mT, range: 0~10, alarm: {warn: 0.5, crit: 1.0}}
protocol: 4-20mA
location: 音像/磁带/光盘柜区

这样“八防”在平台里不是标语，而是可查询、可告警、可审计的对象。

四、边缘侧要干的 5 件“平台别抢的活”

乡镇网络常断、县平台常晚高峰卡顿，所以边缘网关必须本地自治：

1. 协议翻译：Modbus RTU → TCP，DI 防抖，4–20mA 量程换算，消防主机报文解析。
2. 本地告警：烟感/水浸/红外触发 → 网关直接拉 DO 声光，不等地级市平台回包。
3. 断网续传：网络断了写 TF/EMMC，恢复后按时间戳补传（合规留痕）。
4. 简单联动：
   • 湿度>60% → 发 Modbus 指令开除湿机
   • 水浸触发 → 关电磁阀 + 声光 + 推送
   • 非工时门禁开门 → 抓拍 + 锁该区再开门权限
5. 边缘降采样：温湿度原始 30s，平台存 5min 趋势；只有事件和越限全量上云，省流量。

边缘网关 = 翻译器 + 本地大脑 + 缓存盘 + 执行器驱动器。

五、防磁：乡镇最容易漏的一项

乡镇八防和机关九防最大的区别，就是八防里有“防磁”，九防里没有。

磁带、录音带、旧摄像机带、部分光盘、磁卡类实物档案，会被强磁场消磁。

落地做法：

• 音像/实物档案柜区装 磁场强度变送器（4–20mA 或 Modbus）
• 边缘网关配 AI 通道采集
• 规则：field > 0.5mT 预警，>1mT 告警
• 联动：提醒远离 UPS、音箱、手机磁吸支架、劣质 LED 电源；防磁柜门磁未关也一并报

很多乡镇项目买了防磁柜，但“柜里磁场多少”没人知道——边缘网关就是把“防磁”从摆设变成读数。

六、典型乡镇配置（预算友好版）

总硬件常可压在几千元级，比分别上消防、安防、环控三套系统便宜得多。

七、上云模型（北向 MQTT 示例）

{
  "site": "TOWN-XX-ARCH",
  "domain": "fire",
  "asset": "TOWN-XX-ARCH-FIRE-01",
  "metric": "smoke",
  "value": true,
  "level": "critical",
  "ts": "2026-09-17T17:05:33+08:00",
  "edge_action": ["sound_light", "valve_close", "push_wechat"],
  "quality": "good"
}

县档案局平台只消费“统一事件”，不关心乡镇用的是哪家烟感、哪家温湿度。

八、验收口径：八防对账表

九、一句话收口

乡镇档案室八防落地，不是“买八类设备”，而是：

用一台边缘网关把防火、防盗、防光、防磁、防高温、防水潮、防尘、防有害生物，统一成“一套模型、一套告警、一套审计、一套上云通道”。

县局看得到八防状态，乡镇断网也能本地叫、本地动，项目才叫真落地。
