前面讲了“八防映射”“边缘网关”“3D 可视化”。这一篇把平台（HONSOR-V1.0）和边缘计算（本地自治）拧在一起，讲一套真正能跑在区县档案馆、机关档案室、多库房集群里的温湿度一体化监控架构：

“端侧感知、边侧自治、平台统管、业务闭环”。

一、为什么要“HONSOR-V1.0 + 边缘计算”组合

只上 HONSOR-V1.0 类平台，容易变成：

• 网络一断，温湿度停采、联动失效
• 所有判断都走中心平台，告警延迟、视频流把网络打满
• 老库房 RS485 探头、空调红外、消防主机、PoE 温湿度仪混在一起，平台直接接会“协议爆炸”

只上边缘网关，又容易变成：

• 有数据没业务，八防/十防/十二防只是曲线
• 多库房无法统一审计、统一报表、统一策略
• 领导要看“数字库房”，运维要看“设备状态”，边缘网关给不出

所以正确姿势是：

**HONSOR-V1.0 做“档案业务大脑”：空间、八防、审计、报表、3D； 边缘计算节点做“库房本地小脑”：采数据、算阈值、控设备、断网自治。**

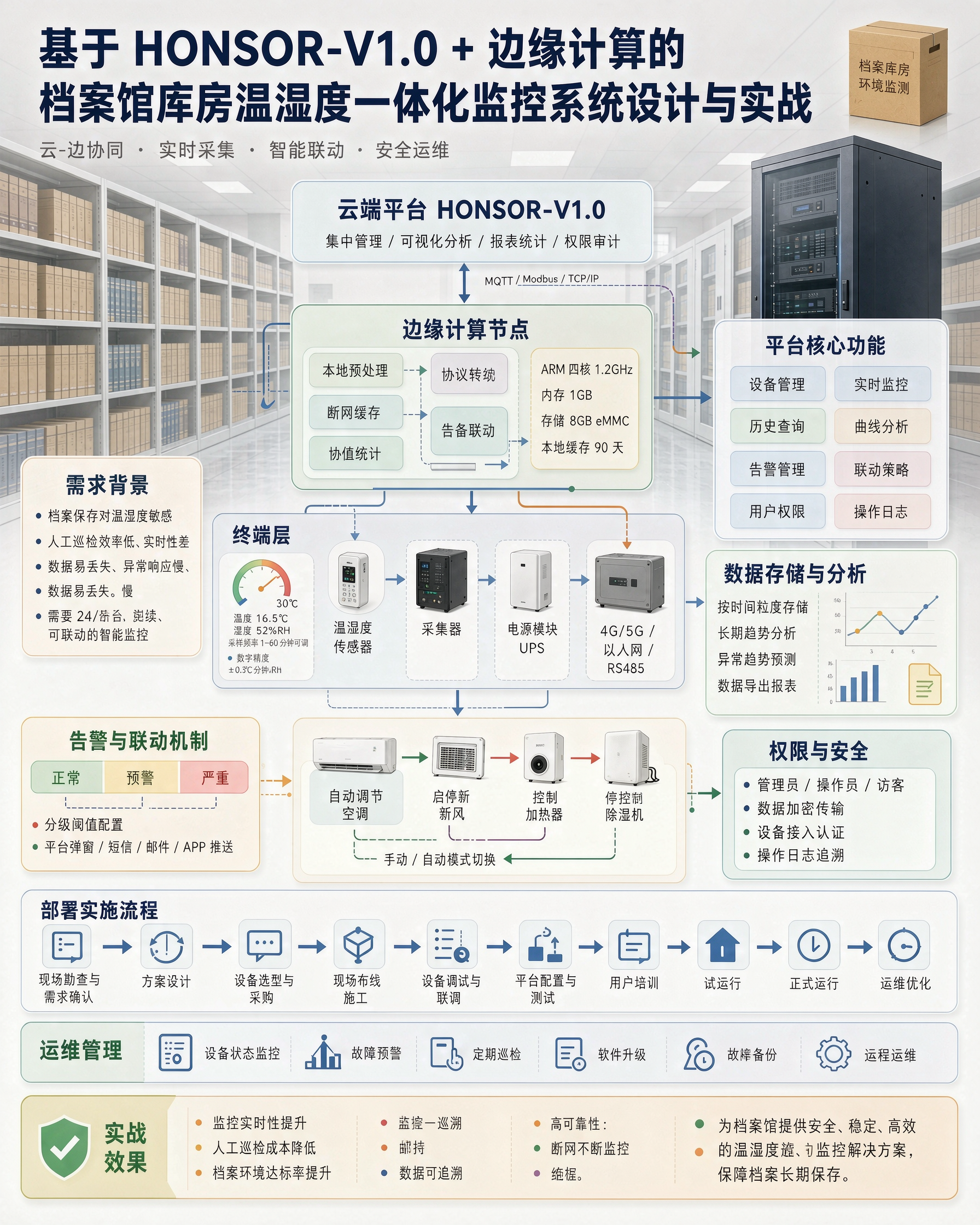

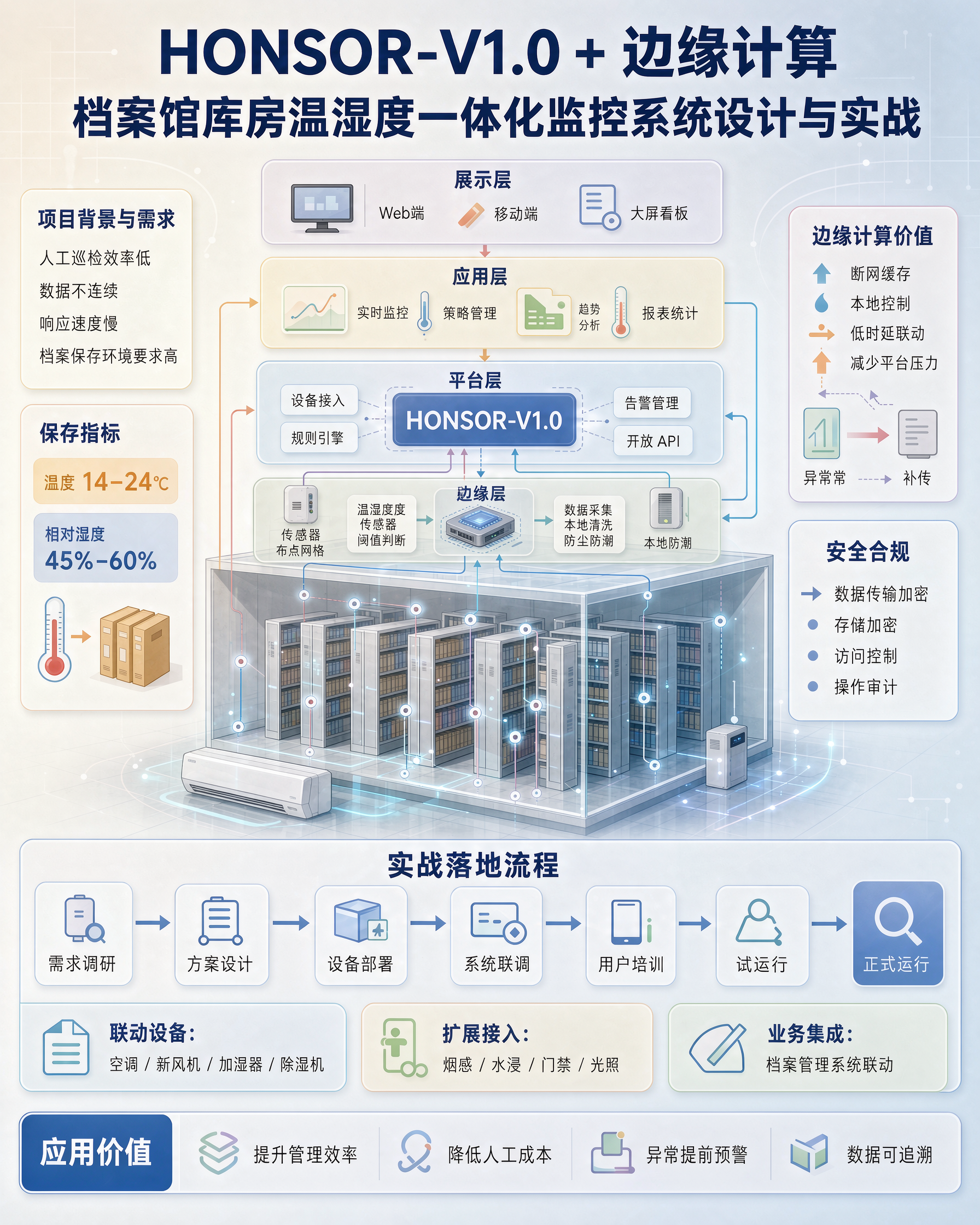

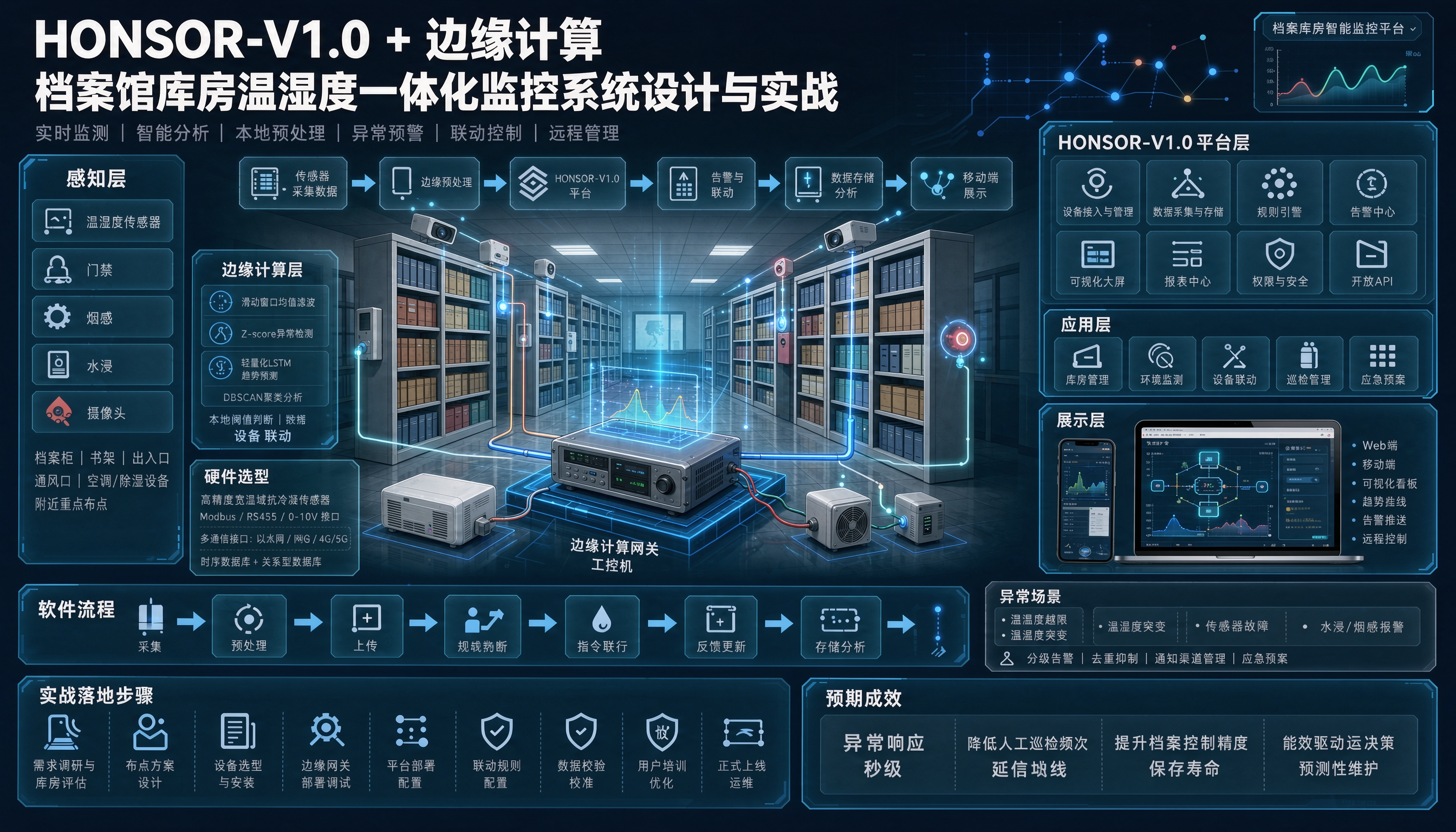

二、总体架构：四层一体

[感知终端层]
  PoE 以太网温湿度记录仪 / 分体探头
  漏水绳 / 烟温感 / UV / PM2.5 / 门禁 / 摄像头
  空调 / 除湿机 / 加湿机 / 新风机 / 恒湿净化一体机
        │ Modbus RTU/TCP、SNMP、DI/DO、TCP、HTTP
        ▼
[边缘计算层]  ← 单库房/楼层级部署
  协议转换、时标校正、数据清洗
  本地阈值/回滞/主从事件判断
  PID/湿度优先/再热补偿
  断网缓存、离线联动、恢复补传
        │ MQTT / HTTP JSON / SNMP Trap
        ▼
[HONSOR-V1.0 平台层]
  空间模型：楼栋→库房→分区→架列→测点
  业务模型：八防/九防/十防/十二防规则
  设备模型：正常/调试/维修/停用
  告警中心：弹窗/短信/微信/邮件/语音/升级
  存储：定点/间隔/波动/报警存储
  审计：设备数据/控制/报警/门禁/操作日志
  3D 库房、2D 组态、驾驶舱大屏
        ▼
[业务应用层]
  实时监测 / 趋势报表 / 工单 / 移动端值守
  合规审计 / 能耗分析 / 八防达标率 / 设备健康度

要点：边缘不替代平台，平台不抢边缘的实时控制权。

三、边缘计算节点到底算什么（不是“跑个 Docker 就算边缘”）

1. 该在边缘做的事

• 协议归一：RS485 Modbus RTU → Modbus TCP；DI 防抖；4–20mA 量程换算；消防主机私有报文解析
• 数据质量处理：NaN 过滤、跳变抑制、滑动平均、露点计算
• 本地阈值与回滞：
  • 湿度 > 60% 启动除湿
  • 湿度 < 52% 停除湿
  • 回滞带防止“边界抖动告警风暴”
• 主从事件收敛：
  • 市电中断 → 空调停、温湿度离线、门禁掉线
  • 边缘只报“主事件：市电中断”，从事件进关联列表
• 设备防震荡：
  • 除湿机最小运行 5 min、最小停机 3 min
  • 电加热与制冷阀互斥
• 断网自治：
  • 本地存时序数据（Ring Buffer / SQLite / TF 卡）
  • 本地执行恒温恒湿规则
  • 网络恢复后按时间戳批量补传

2. 不该在边缘做的事

• 改八防业务口径
• 删审计日志
• 跨库房全局优化（交给 HONSOR）
• 用户权限、报表、电子档案四性检测

四、HONSOR-V1.0 里的温湿度“一体化”意味着什么

不是“温湿度曲线 + 空调开关”，而是四件事合一：

1. 监测一体化

温度、湿度、露点、回风温湿度、除湿机状态、空调模式、滤网压差、库房门状态，全部挂到同一个空间对象上。

2. 调控一体化

HONSOR 下发“目标温湿度”，边缘执行“怎么调”：

target:
  temp: 20℃
  humidity: 52%RH
edge_policy:
  humidity_priority: true
  dehumidifier_min_run: 300s
  reheat_predict: true
  cooling_heating_mutex: true
  anti_short_cycle: true

3. 八防一体化

温湿度越限不是“温度报警”，而是：

• 湿度>60% → 防潮 + 防霉前兆
• 温度>24℃ → 防高温
• 湿度高+温度适宜 → 防有害生物风险
• UV 高+照度高 → 防光
• PM 高 → 防尘/防污染

HONSOR 把这些映射成“防护域事件”，不是孤立指标。

4. 审计一体化

一条温湿度告警在 HONSOR 里至少留下：

传感器原始值 → 边缘判断 → 控制指令
→ 设备执行结果 → 平台告警 → 人工处置
→ 闭环时间 → 操作人 → 审计哈希

五、单库房边缘闭环：实战例子

场景：县档案馆文书库 A3，纸质档案，20–24℃，45–60%RH。

1. 边缘侧规则（伪代码）

humi = read(modbus, 0x0001)      # 当前湿度 %
temp = read(modbus, 0x0002)

if humi >= 60 and temp <= 28:
    # 防潮优先，但别把温度打太低
    start_dehumidifier()
    if temp < 19:
        start_reheat_small()      # 再热补偿，防除湿降温伤纸
elif humi <= 52:
    stop_dehumidifier()

if temp >= 24:
    start_ac_cool()
elif temp <= 18:
    # 13号令：档案库不用蒸汽/水暖直吹，用安全电热/空调再热
    start_safe_reheat()

# 防震荡
if dehumidifier_running_time() < 300:
    block_stop_command()

2. 平台侧动作（HONSOR-V1.0）

• 3D 库房 A3 区域由绿转黄
• 设备树里 DEHUM-A3 显示“运行中”
• 告警中心生成：防潮/防高温 预警
• 若 10 min 后湿度仍 >65% → 升级短信给科长 + 微信给运维
• 关联专家库：“湿度持续偏高：检查盲板、回风短路、除湿机容量”
• 处置人 APP 点“已处理”，填原因，写审计

六、多库房集群：边缘自治 + 平台统一

多库房时：每个库房都是“能独立活下来的子系统”，HONSOR 是“馆长视角的神经中枢”。

七、利旧接入：老馆改造不破墙

边缘网关南向兼容：

• 老 RS485 温湿度（Modbus RTU）
• 新 PoE 以太网温湿度（Modbus TCP / SNMP）
• 空调红外（学习型 IR 模块）
• 除湿机继电器
• 消防主机串口/DI
• 门禁 TCP/HTTP
• NVR（只取状态，不传视频流）

HONSOR 北向只认统一模型：

{
  "site": "county-archives",
  "room": "A3",
  "asset": "A3-TH-02",
  "domain": "micro_env",
  "protects": ["防潮", "防高温"],
  "metric": "humidity",
  "value": 61.2,
  "unit": "%RH",
  "quality": "good",
  "ts": "2026-09-18T08:55:30+08:00",
  "edge": "gw-a3",
  "action": "dehumidifier_on"
}

八、数据存储策略（档案合规关键）

HONSOR-V1.0 类平台通常支持多种存储方式：

• 定点存储：每天 0:00 / 12:00 强制落库
• 间隔存储：30s / 1min / 5min
• 波动存储：变化超 Δ 才存，省空间
• 报警存储：越限前后 N 条必存
• 审计存储：控制指令、告警、门禁、操作日志长期留存

边缘侧再补一层：

• 本地 Ring Buffer ≥ 10 万条
• 断网≥7 天不丢（工业网关 16GB+ 缓存）
• 恢复后“先补数据，后对时，再同步状态”

九、实战落地顺序（别一上来就 3D 大屏）

1. 先通数据：PoE 温湿度 + 边缘网关 + HONSOR 设备树
2. 再做本地闭环：湿度优先、再热补偿、设备防震荡
3. 再上八防规则：防潮/防高温/防光/防尘/防水
4. 再接安防消防：门禁、烟感、水浸、视频事件
5. 最后做 3D：空间模型、架列钻取、大屏驾驶舱
6. 长期做审计：八防达标率、设备健康度、能耗分析

很多项目反过来：先买 3D 大屏，后补传感器，结果“漂亮库房里温湿度是假的”。

十、验收口径（给甲方/监理用）

• 断网 30 min：边缘是否继续采、继续控、数据不丢？
• 湿度 59%↔61% 抖动：是否产生告警风暴？
• 市电中断：是否只报主事件、从事件可溯源？
• 平台点 3D 设备：能否看实时值+历史+控制记录？
• 一年温湿度报表：能否按 JGJ 25 / 机关档案规定导出？
• 除湿机启停：是否有最小运行/停机保护？
• 审计日志：谁改了设定值、谁关了联动、为什么？

十一、一句话总结

HONSOR-V1.0 让档案馆“看得懂八防”，边缘计算让库房“断网也能活”。​

温湿度一体化监控的终极形态不是“曲线漂亮”，而是：

传感器测得准 → 边缘调得稳 → 平台管得全 → 八防可审计 → 档案活得久。
