智能门锁存储切换实测：用 SD NAND 替掉 NOR Flash 的踩坑记录

上个月给一款智能门锁项目改存储方案。主控是兆易创新的 GD32F450，板上原本挂着一颗 256Mb 的 NOR Flash，跑 LittleFS，OTA 升级几次之后出问题——固件写到一半断电，开机起不来。老板要求换方案，预算还不能涨。

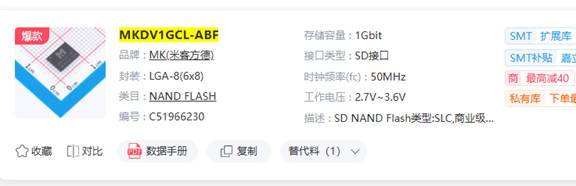

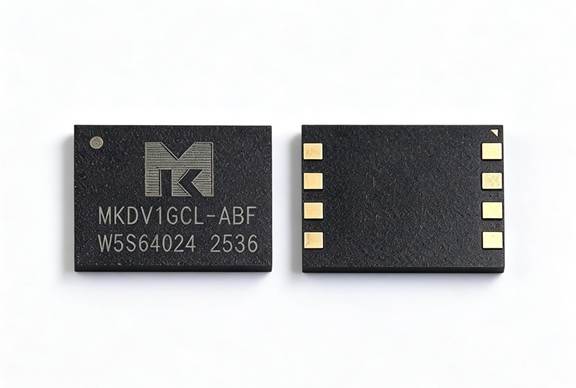

我在立创商城筛了一圈，选中米客方德的 MKDV1GCL-ABF：1Gb 容量，SLC 颗粒，LGA-8 封装（6×8mm），工作温度 -25℃~+85℃，工作电压 2.7V~3.6V，SD 接口兼容 SPI 模式，内置 ECC、坏块管理和磨损均衡，规格书标称擦写寿命 6 万次、数据保留 10 年。折算下来单片容量是原 NOR 的 4 倍，单价反而更低。先买几片样片回板子实测。

第一步：和 NOR 比读写性能

原 NOR 走 QSPI 单线，实测读速 20MB/s 左右。MKDV1GIL-AS 走标准 SD 接口，时钟频率 50MHz。我用 GD32F450 的 SDIO 外设接逻辑分析仪跑分：顺序读接近 19MB/s，顺序写 8MB/s 上下——写速度是 NOR 的两倍多，读基本打平。

压力测试时掉了次链子。连续写 500MB，到 300MB 左右速率从 8MB/s 掉到 2MB/s 以下。查手册才搞明白：SLC 颗粒触发内部磨损均衡时会插入擦除操作，掉速是机制问题，不是个体缺陷。顺带测了待机功耗，规格书标称 80uA，我拿万用表实测 90uA 出头，对电池供电的门锁来说完全在预算内。门锁场景单次写入不过几十 KB，掉速实际感知不到。

第二步：异常掉电测试

门锁装在客户家门口，没人给它配 UPS，掉电保护是硬指标。官方规格里写着"万次异常断电保护"，我不信宣传，自己做验证：用一路 MOSFET 由单片机控制供电，每 10 秒随机断电一次，断点覆盖写入中、擦除中、读取中三种状态。

跑了 72 小时，约 26000 次随机断电，只出现 2 次文件系统告警，fsck 修复后无数据丢失，零变砖。对比之下，原 NOR 方案断在写时直接丢数据——这是它没有掉电保护机制的必然结果。擦写寿命这块规格书标 6 万次，数据保留 10 年，按门锁每天写入 200 次日志估算，撑 8 年以上没问题。

第三步：跨平台兼容性踩坑

SD NAND 说是即贴即用，实际上不同主控表现差异很大。同型号物料，NXP i.MX6ULL（米客方德官网明确适配的平台）一次点亮；GD32F450 需要手动调 SDIO 的 clock divider 和总线宽度；STM32H7 上遇到 CMD8 响应超时，最后定位到上电时序没给够 JEDEC 规范要求的初始化窗口。

给同行三条建议：选型前先确认主控 SDIO 外设是否支持 SD2.0，SPI 模式兼容性更好但速度减半；上电时序严格照规范给；起不来先查 clock 配置，别急着怀疑料。这颗料在立创的编号是 C51966230，商城标注"新物料选型推荐"，备货充足。北方户外严寒场景可以看同品牌的 GIL 工业宽温系列，规格到 -40℃~+85℃，选型前记得确认库存和交期。

MKDV1GCL-ABF 在这个项目里基本完成平替：容量 ×4，写速 ×2，掉电保护从无到有，单价还降了。它支持通过命令查询坏块数量和写入量，做远程健康诊断也方便。容量需求在 1Gb 以上、对启动速度不敏感的嵌入式场景，SD NAND 比 NOR 更划算；256Mb 以下、XIP 启动的场景，NOR 依然是正解。
