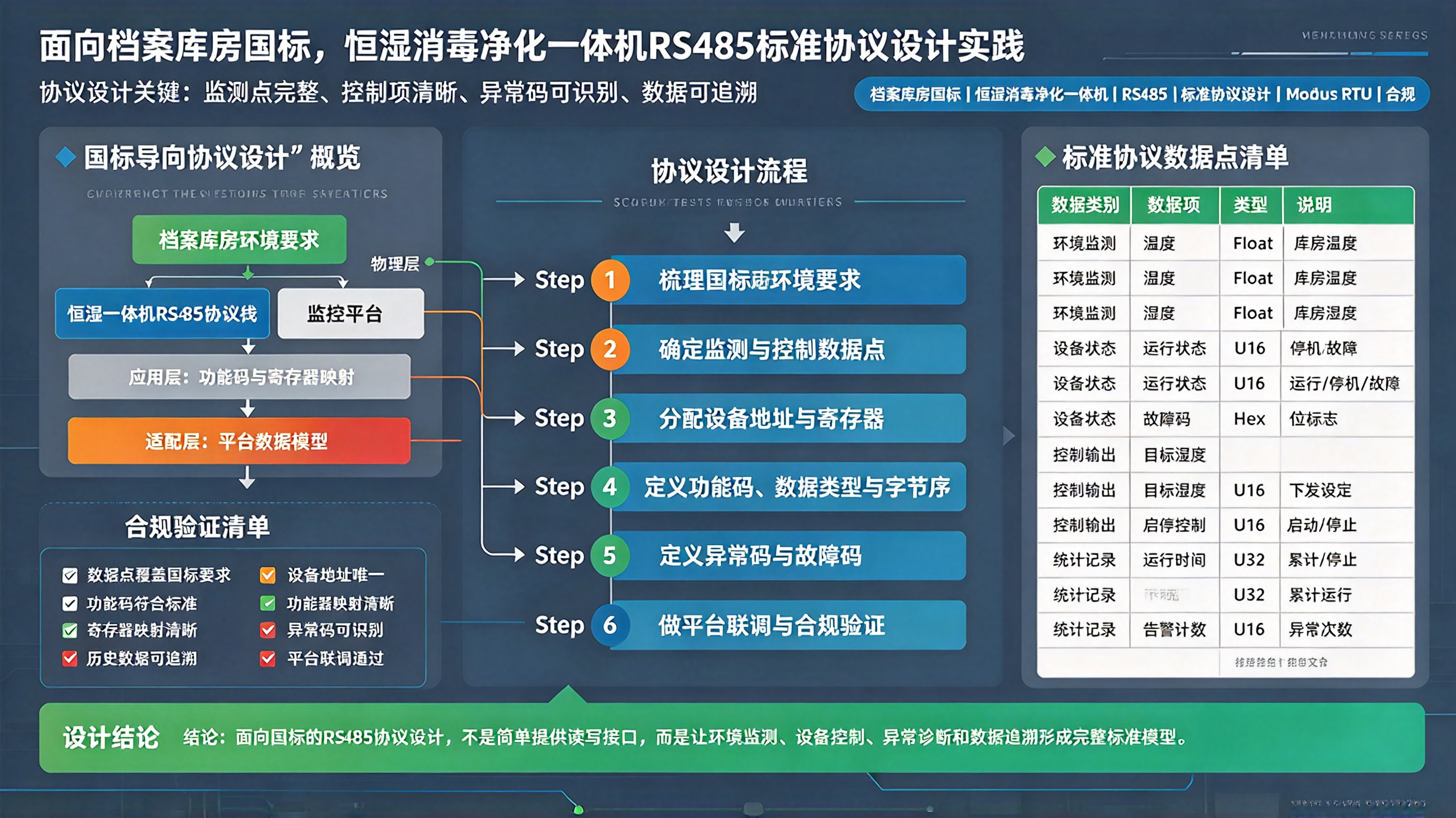

一、先对齐“国标约束”再谈协议

档案库房不是普通房间空调场景。设计 RS485 协议前，先把业务边界钉死：

• 温湿度区间：14~24℃、45~60%RH（JGJ 25-2010 类规范口径）
• 控制目标：防潮、防高温、防霉、防尘、防有害气体 → 恒湿 + 净化 + 消毒要能分别审计
• 消毒安全：UV / 臭氧 / 等离子不能“平台写 1 就开”，必须和门禁、人员状态、时间段互锁
• 数据要求：可采集、可回读、可审计、可降级自治

所以协议设计目标不是“能读温湿度”，而是：

用标准 Modbus RTU 把“环境量 / 控制量 / 状态量 / 安全联锁量 / 运维量”分成不同区，让平台既能监控，又不会误杀档案。

二、物理层先按档案库房定标准

三、协议分区：别把所有量塞进 40001~40020

面向档案库房，建议把一台恒湿消毒净化一体机的 Modbus 点表分成 5 个逻辑区：

1. 环境采集区（只读）

温度、湿度、PM2.5、TVOC、CO₂、压差、露点。

2. 恒湿控制区（读写）

运行模式、目标湿度、目标温度、湿控死区、加湿开度、除湿开度、再热使能。

3. 净化控制区（读写）

风机档位、初效/中效/活性炭/HEPA 状态、净化使能、滤网剩余时间。

4. 消毒安全区（强约束）

消毒模式、消毒时段起始/结束、臭氧浓度、UV 状态、门禁互锁位、有人状态、急停位。

5. 设备运维区（只读/受限写）

故障字、累计运行时间、压缩机/加湿/风机状态、通讯新鲜度时间戳、本地/远程模式、软复位。

四、推荐寄存器映射（0-based 协议地址）

文档号 = 40001 + offset；平台代码里用 offset。

五、状态字 / 故障字设计（平台才好用）

状态字 status_word

bit0 = running      运行中
bit1 = fault        故障
bit2 = humidifying  加湿中
bit3 = dehumidifying 除湿中
bit4 = reheating    再热中
bit5 = purifying    净化中
bit6 = disinfecting 消毒中
bit7 = local_lock   本地锁定（平台禁止写）
bit8 = comm_lost    设备内部通讯异常

安全联锁字 safety_interlock

bit0 = door_open       门开 → 禁止 UV/臭氧
bit1 = human_present   有人 → 禁止强消毒
bit2 = smoke_fire      消防/烟感 → 一体机急停
bit3 = emergency_stop  急停按钮
bit4 = water_level_err 水位异常 → 停加湿
bit5 = filter_blocked  滤网堵塞 → 降风机或告警

平台写消毒指令前必须先读 safety_interlock： human_present=1 或 door_open=1 → 拒绝启动 UV/臭氧，只允许多效净化/等离子低功率。

六、功能码与“伪标准”兼容

标准 Modbus RTU 功能码：

• 01 读线圈
• 02 读离散输入
• 03 读保持寄存器
• 04 读输入寄存器
• 05 写单线圈
• 06 写单寄存器
• 16(0x10) 写多寄存器

档案库房一体机常见“伪标准”：

• 只支持 03，不支持 04
• 不支持 06，必须走 0x10 写多寄存器
• 启停用线圈（05）或保持寄存器位域，不统一

协议设计做法：

device_profile:
  supported_funcs: [0x03, 0x10]
  single_write_emulated_by: 0x10
  coil_start_stop: false
  stop_via_register: true
  read_input_registers: false
  safety_write_guard: true

网关侧做“设备能力画像”，别让平台直接裸发 06。

七、写指令安全模型（这块最容易被忽略）

平台下发顺序必须是：

1. 读 local_remote_mode
   → 本地模式：拒绝写，回 "device in local mode"
2. 读 safety_interlock
   → 有人/门开/消防：拒绝消毒类写
3. 写目标值/模式（0x10）
4. 回读确认（0x03）
   → 模式!=下发值 → 标记 "write_not_effective"
5. 平台状态机更新，记审计日志

消毒时段写示例：

if interlock["human_present"] or interlock["door_open"]:
    raise SafetyBlocked("消毒被门禁/人员状态拦截")

set_disinfect_window(unit, start=1320, end=1440)   # 22:00-24:00
confirm_disinfect_mode(unit, mode=1)                # UV

八、轮询节拍（档案库房别瞎压实时性）

传感器响应 3~5s，消毒因子更慢 8~10s，100ms 轮询纯属自残。

网关要做：

• 超时重试 3 次，指数退避
• CRC 错误帧统计
• 某从站 3 次无响应 → 标记 offline，不阻塞整条总线
• 平台断网 → 一体机按本地设定继续跑

九、数据质量戳（国标审计关键）

每条点不能只存“值”，要存：

{
  "point": "room_rh",
  "raw": 523,
  "value": 52.3,
  "scale": 0.1,
  "quality": "GOOD",
  "freshness_ms": 800,
  "slave": 3,
  "func": 3,
  "ts": "2026-10-13T11:16:00+08:00"
}

quality 枚举：

• GOOD
• STALE（新鲜度超 30s）
• OUT_OF_RANGE（温湿度越界）
• COMM_LOST
• WRITE_NOT_EFFECTIVE

没有质量戳，后期“档案发霉是谁的责任”说不清。

十、协议文档交付清单（采购文件里要写死）

买一体机必须让厂家交：

1. Modbus RTU 点表：文档号 / offset / 功能码 / 类型 / 缩放 / 字节序 / 字序
2. 异常码说明：0x01~0x04 对应什么
3. 写权限表：哪些点可写、哪些点需 remote_enable 先置 1
4. 消毒互锁逻辑说明
5. 地址修改方式（拨码/寄存器）
6. 波特率/校验位修改方式
7. 32 位值字节序示例（附十六进制）
8. 故障字 bit 映射表
9. 通讯新鲜度机制说明
10. 断网/本地模式行为说明

厂家只给“支持 Modbus RTU”五个字 = 后期集成地雷。

十一、落到一个最小可用协议规范

物理层：RS485，9600/8N1，手拉手，首尾 120Ω，屏蔽单点接地
链路层：Modbus RTU，CRC16
数据模型：
  - 环境量：输入/保持寄存器只读
  - 控制量：保持寄存器，写前校验 local/remote
  - 安全量：联锁字只读，写消毒前必读
  - 运维量：故障/累计/滤网，平台只读
控制原则：
  - 湿控带死区
  - 消毒带门禁/人员/时段互锁
  - 平台断网 → 设备本地自治
  - 写后必回读
审计原则：
  - 原始值/缩放值/质量戳/时间戳全留

十二、一句话收口

面向档案库房国标的 RS485 协议设计，核心不是“把 Modbus 跑通”，而是：

用标准 Modbus 把“恒湿、净化、消毒、安全、运维”分层；让平台能看、能管、能审计，但绝不能在有人、门开、消防、本地锁定时乱开消毒。
