近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。前面把四合一原理、RS485选型、八防平台接入都讲过了，这篇落到“十二防”口径下：一体机在硬件层和平台层到底怎么被编排，才不会变成“能启停但会打架”的电器堆。十二防通常是在八防（防火、防盗、防潮、防高温、防虫、防鼠、防光、防尘）基础上，把防霉、防污染、防有害气体、防高湿/防低温等再拆细；其中一体机直接扛的是：防潮、防高温、防高湿、防尘、防污染、防有害气体、防霉，其余靠门禁/消防/水浸/光照子系统协同。

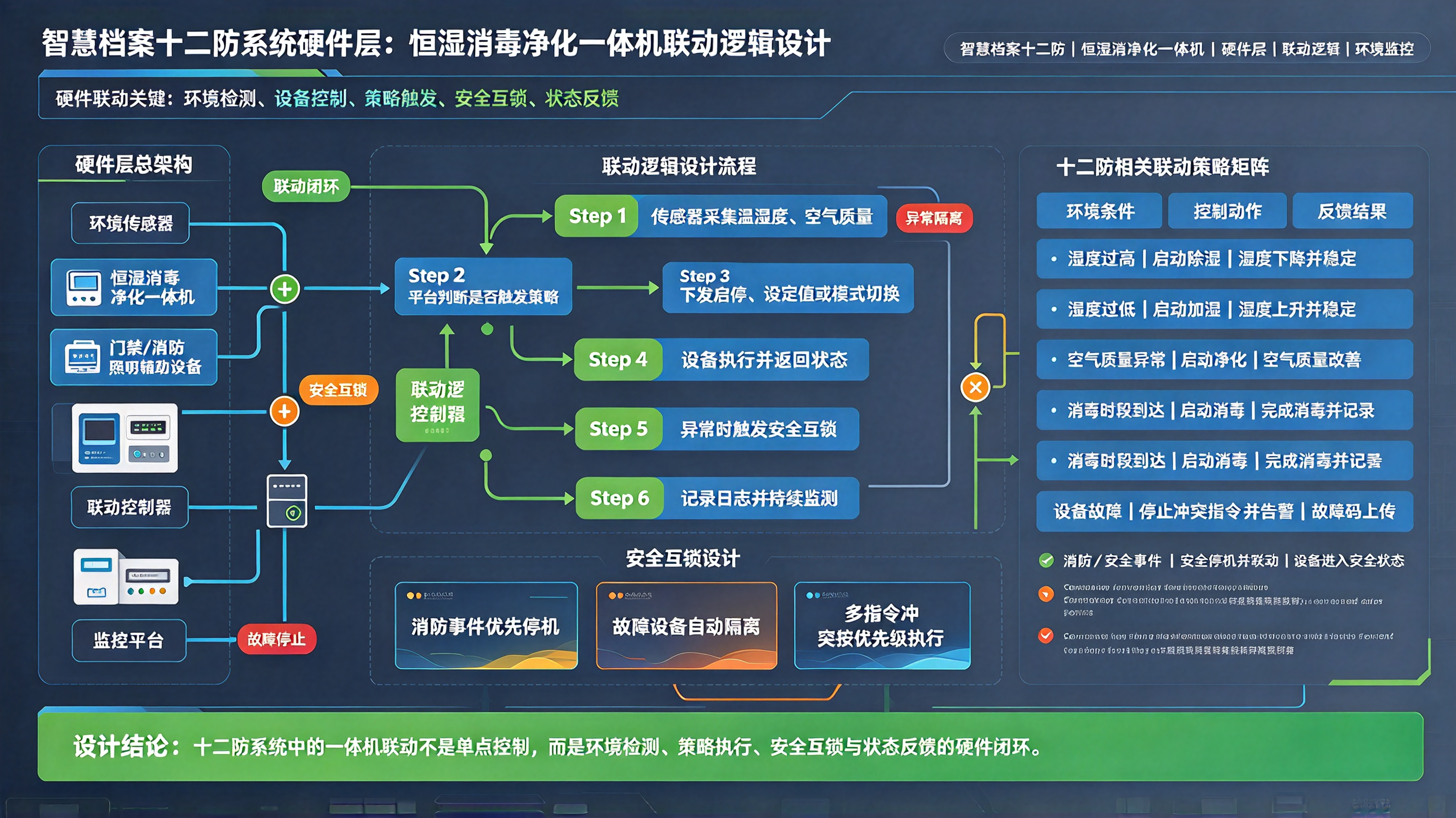

一、硬件层联动的总原则

不是“平台发指令→机器动一下”，而是三层各自有责：

本地主控板（设备内）
  → 保底安全：缺水停泵、滤网堵降频、高温停压缩、UV门开硬切、臭氧超浓停发生
边缘网关（RS485/MQTT）
  → 保闭环：轮询、写后回读、模式仲裁、错峰启动、断网自治
智慧档案平台（十二防规则引擎）
  → 保业务：场景切换、跨子系统联动、告警升级、审计留痕

关键一句：安全类动作能在本层做的绝不上交平台；平台只做“策略”，不直接玩寄存器。

二、一体机内部硬件联锁（最先发生）

主控板采集：回风温湿度、送风温湿度、滤网压差、水箱水位、门磁/人体存在（可选）、UV/臭氧状态、压缩机高低压、风机电流。

这些不依赖网络。网线断了，机器也不能把人熏了。

三、边缘网关层：把“四合一”编成不打架的状态机

一体机自己不知道“现在是不是下班时间、门禁有没有布防”，网关补这块。

3.1 模式仲裁（同刻只能一个主模式）

SAFETY      ← 烟感/水浸/门禁被破坏/臭氧越限
CONST_HUM   ← 有人时段，温湿度越界
DISINFECT   ← 无人+布防+消毒窗口
PURIFY      ← 空气质量差但无人/低干扰
FRESH_AIR   ← CO₂高、室外空气可用
ENERGY      ← 全达标，低功率稳态维持

优先级：SAFETY > CONST_HUM > DISINFECT > PURIFY > FRESH_AIR > ENERGY

3.2 互锁规则（硬件能力+网关策略双写）

• 除湿 ⇄ 加湿：互斥，切换加死区（如 45~60%RH 内不切，出界 3% 才动）
• 升温 ⇄ 降温：互斥
• 臭氧/UV ⇄ 新风换气：消毒期关新风，保浓度；结束前启动排风
• 强净化 ⇄ 恒湿精度：大风量会吹跑湿度，净化提档时湿度回差放宽
• 密集架移动 ⇄ 消毒/净化：架体动作时暂停消杀，静止 5min 恢复

3.3 写指令流水线（Modbus RTU 场景）

平台请求：set uv_enable=true
  ↓
网关：
  1. 读门禁状态 / 人员计数 / 当前模式
  2. SAFETY/CONST_HUM 占用 → 拒绝，记 audit
  3. 设备模板：A厂0x06 / B厂0x10 / C厂先写0x55AA解锁
  4. 写保持寄存器/线圈
  5. 回读校验（不一致=WriteVerifyFailed）
  6. 推状态：th-01.uv=true, last_cmd=admin, ts=...

四、平台层：十二防规则怎么挂到一体机

4.1 单点规则（设备自身）

4.2 叠加规则（十二防精髓）

humidity>=58% & 18℃<temp<28℃ & PM10上升 & 虫情传感器异常
  → 霉变概率分>0.7
  → 开除湿 + 光氢离子常开 + 生成“防虫防霉排查工单”
  → 非工作时间再排臭氧/UV深度消杀

十二防不是“12个开关”，是多维条件叠加出处置链。

4.3 跨子系统联动（一体机只是执行端之一）

五、场景化联动（有人/无人/节假日）

六、时序与防抖（不写这个现场必 oscillation）

湿度采样：10s
边缘聚合：30s滑动均值（去单点毛刺）
判断：出界持续 2~3 个周期才动作
切换死区：湿度 ±3%RH，温度 ±1℃
消毒：先确认无人 → 关新风 → 开消杀 → 结束前10min排风 → 通风30min → 解除门禁
错峰：多台一体机同策略变更，按地址延迟 20~30s，单次≤3台动压缩机
断网：边缘按上次安全参数继续跑，平台恢复后补传+质量位标记

七、硬件层要留的“物理保险”

• UV：门磁硬接点切断，不靠软件延时
• 臭氧：库内臭氧传感器+排风继电器，不是“平台发停就停”
• 加湿：缺水浮球+软件双判，超声波方案直接禁用
• 消防：烟感信号进一体机“消防优先输入端子”，高电平直接停新风
• 水：水浸绳+电磁关阀，不依赖网关
• 电：一体机独立回路，和照明/门禁分开，避免照明跳闸把恒湿带崩

八、十二防 ↔ 一体机能力映射表

九、关键经验

1. 十二防里一体机别想“包打天下”，它主责环境四类：湿、净、气、霉；火、盗、鼠、光交给专业子系统。
2. 安全联锁必须在“设备硬接点 + 网关策略 + 平台规则”三层都存在，任一层单独信都不行。
3. 臭氧/UV 是高危功能，“无人确认”不是平台变量，是门禁+人体存在+时间窗三者与。
4. 加湿只用湿膜汽化，超声波进档案库房就是事故源。
5. 多台一体机联动必须错峰+写后回读，不然配电柜比你先报警。
6. 十二防平台值钱的不是大屏，是“霉变概率分”“臭氧残留通风完成”“滤网寿命预测”这种跨时间判断。
7. 断网时一体机按上次安全态跑，比“断网就停”和“断网还乱开”都安全。
