一、问题定义：分布式档案库房的痛点

分布式档案库房通常指：总馆+分馆、机关档案室+下属单位档案室、多层多区库房、异地备份库等。设备和库房物理分散，但管理责任集中。

典型痛点：

• 设备散：A 楼 3 台、B 楼 5 台、分馆 6 台，品牌/接口/协议不一致
• 人少：档案员兼运维，不可能挨个库房按面板
• 标准硬：JGJ 25 要求 14~24℃ / 45~60%RH，昼夜波动 ±2℃ / ±5%RH
• 审计严：温湿度、消毒、净化、滤芯更换都要留痕，年检要台账
• 安全重：臭氧/UV 消毒必须人机隔离，门开即停

分布式场景里，“能远程看”只是第一步，“能按库房分区集中管、按规则自动控、按合规留数据”才是方案核心。

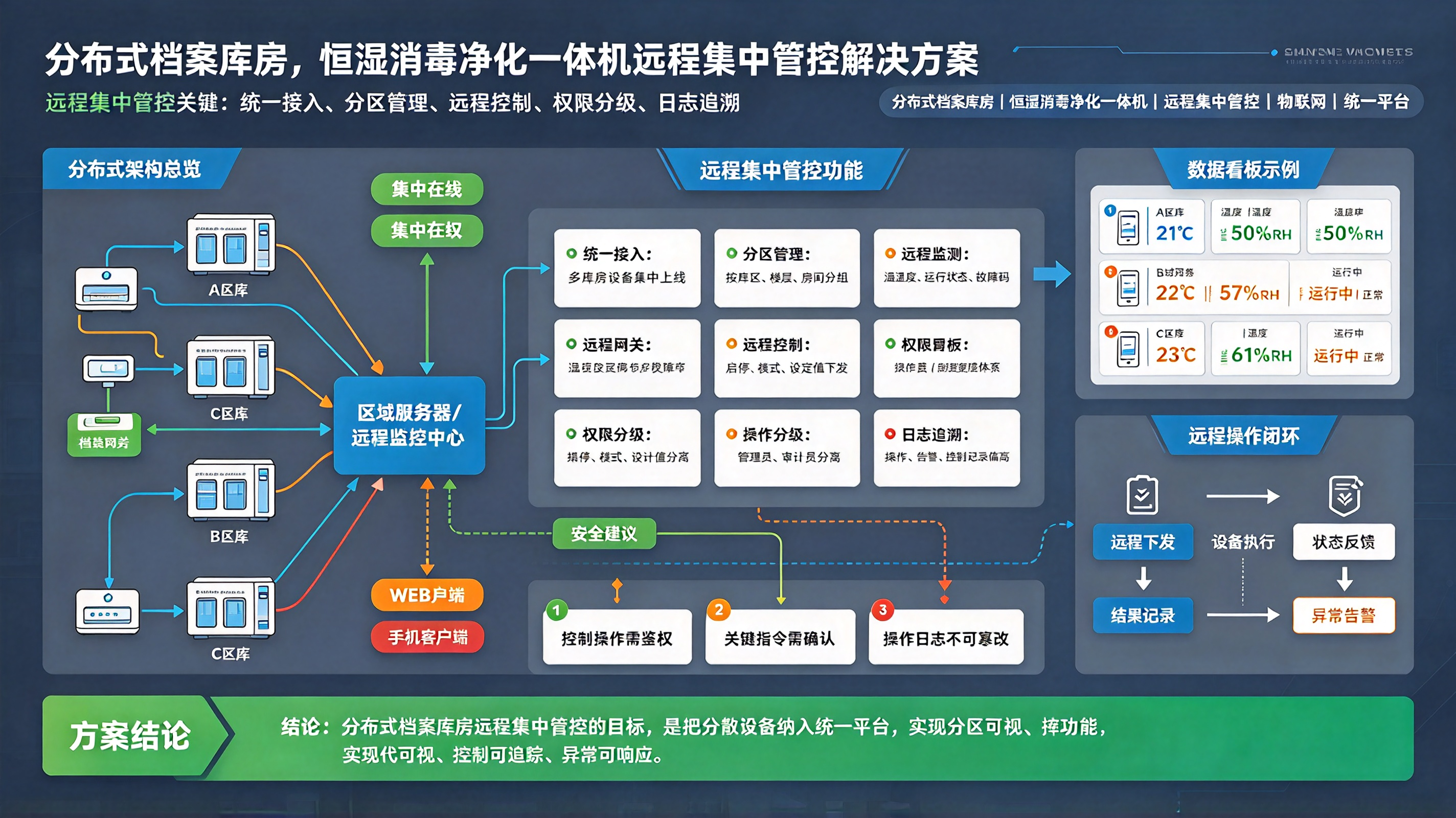

二、总体架构：云—边—端三层

┌──────────────────────────────┐
                 │   集中管控平台（总馆/机关）   │
                 │  大屏 / Web / 小程序 / 报表    │
                 │  规则引擎 / 告警 / 审计 / 工单 │
                 └──────────────┬───────────────┘
                          MQTT / Modbus TCP / HTTP
        ┌────────────────────────┼────────────────────────┐
        ▼                        ▼                        ▼
  ┌──────────┐            ┌──────────┐            ┌──────────┐
  │ 分馆A边缘│            │ 主楼边缘 │            │ 分馆B边缘│
  │ 网关     │            │ 网关     │            │ 网关     │
  │ 本地联动 │            │ 本地联动 │            │ 本地联动 │
  └────┬─────┘            └────┬─────┘            └────┬─────┘
   RS485/以太网               RS485/以太网              RS485/以太网
        │                        │                        │
   ┌────┴────┐             ┌────┴────┐             ┌────┴────┐
   │一体机×3 │             │一体机×5 │             │一体机×6 │
   │温湿度   │             │温湿度   │             │温湿度   │
   │净化消毒 │             │净化消毒 │             │净化消毒 │
   └─────────┘             └─────────┘             └─────────┘

三层职责：

边缘层是关键：网络断了，本地还能按预设规则跑；网络恢复后补传，不丢数据。

三、接入层：多接口归一化

分布式项目里设备接口一定杂：

• 老库房：RS485 / Modbus RTU
• 新库房：以太网 / Modbus TCP
• 高端机：MQTT / HTTP API
• 温湿度传感器：POE 网口变送器、RS485 变送器并存

做法：边缘网关做“下接多协议、上送统一模型”。

统一数据点模型（每台一体机）：
  env.temp / env.humidity / env.pm25 / env.voc
  dev.run_status / dev.mode / dev.fan / dev.fault
  purify.filter_life / purify.uv_status
  disinfect.status / disinfect.door / disinfect.ozone
  ctrl.mode_set / ctrl.hum_set / ctrl.disinfect_enable

网关内做：

• 厂家甲 0-based 寄存器 → 统一地址
• 厂家乙 1-based 40001 寄存器 → 统一地址
• RTU 帧 → TCP 封装 或 MQTT JSON
• 字节序、缩放因子（×0.1）、符号位统一处理

平台不关心“哪家机器”，只认“哪个库房、哪台设备、哪个点位”。

四、分区管控：一库一策略，全局可对比

分布式不是“所有库房用一套参数”，而是分区建模：

平台侧功能：

• 每个库房独立设定值、独立死区、独立联动规则
• 跨库房横向对比：哪库湿度长期贴上限、哪库设备运行小时异常高
• 总分馆权限：分馆只能看本馆，总馆看全部、可下全局策略

五、远程集中管控核心能力

5.1 监视

• 实时温湿度、PM2.5、VOC、设备状态、故障码
• 各库房昼夜波动曲线（判断是否超 JGJ 25）
• 设备运行小时、滤芯寿命、消毒时长统计

5.2 控制（带校验、带回执）

• 远程切换：自动 / 除湿 / 加湿 / 净化 / 消毒准备
• 改设定值（平台锁死 45~60%RH，不允许手滑设 30%）
• 定时任务：23:00~05:00 无人深度净化+消杀
• 下行指令必须：鉴权 → 校验 → 下发 → 回读确认 → 写日志

5.3 联动（边缘优先，平台兜底）

边缘网关本地跑的规则：

湿度>60% 持续5min → 本库一体机进入除湿，禁止另一台同时加湿
温度>24℃          → 联动空调/机组，湿控让位防冲突
PM2.5>75           → 启动内循环净化
门磁开/有人        → 消毒模块强停、恢复通风
滤芯寿命<20%       → 本地告警+平台工单

平台层跑的全局规则：

某分馆3台全离线 → 升级电话告警
多库湿度同时异常 → 怀疑大楼新风/外墙渗水
同型号设备集体故障码 → 固件/协议问题，不是单台坏

5.4 告警与审计

• 多级告警：平台弹窗 → 微信/短信 → 电话（重要库房）
• 告警收敛：同库房同类型 5 分钟内合并
• 审计留痕：谁、什么时间、改了哪台设备、改前改后值、是否回读成功
• 报表：日/周/月温湿度曲线、消毒记录、滤芯更换、设备启停，直接用于年检

六、安全联锁：分布式场景更不能省

远程管控越方便，安全边界越要硬：

• 消毒/UV/臭氧：边缘侧强联锁，不依赖云平台往返
• 门磁开 / 人体感应 / 未通风 → 本地立即断消毒，平台只记录
• 平台下“启动消毒”指令前，边缘网关先查门磁+人员+排程，不满足直接拒绝
• 消毒结束 → 强制通风 N 分钟 → 臭氧/UV 状态回 0 → 才恢复常态模式

原则：人员安全在边缘兜底，合规记录在平台留痕。

七、断网/断电/设备掉线处理

八、数据底座与平台集成

• 时序库（InfluxDB / TDengine）：存温湿度、PM2.5、设备状态、指令日志
• 关系库：设备资产、库房档案、权限、工单、巡检计划
• 消息总线：MQTT 做设备上行+平台下行，Modbus TCP 做直连网口设备
• 对接既有系统：门禁、消防、视频、智慧后勤、信创政务平台
• 导出能力：年检报表、八防/十防台账、审计 CSV/PDF

九、落地步骤（可照抄）

1. 摸底数：库房清单、设备品牌/接口/寄存器表、网络条件、人员作业时段
2. 定模型：统一数据点、统一单位、统一故障码含义
3. 布边缘：每个物理库区一台边缘网关，RS485 手拉手 + 网口直连混合接入
4. 配分区策略：按纸质/特藏/声像/消毒间分别设参数
5. 先监视后控制：跑 1~2 周只采不动，校准传感器和死区
6. 开本地联动：湿度/净化/消毒联锁先边缘跑
7. 开远程管控：模式切换、设定值、定时任务、权限分级
8. 做异常演练：断网、开门、模拟臭氧、杀掉一台设备
9. 出合规报表：日曲线、消毒记录、滤芯更换、告警闭环
10. 验收：温湿度达标率、昼夜波动、联动准确率、审计完整性

十、典型坑（分布式项目高发）

1. 总馆直接轮询分馆所有设备：跨网段延迟大、超时多。解决：分馆边缘聚合后再上送。
2. 平台下发放行消毒：云到边 200ms 延迟，人员已推门。解决：安全联锁只在边缘。
3. 各分馆时间不同步：曲线对不上、审计乱。解决：NTP 强制校时。
4. RS485 和网口设备混接不分区：总线挂掉拖垮整库。解决：老库 RS485 独立总线，新库以太网独立 VLAN。
5. 设定值总馆一把梭：声像库被按纸质库加湿。解决：库房类型驱动策略模板。
6. 只存平台不存边缘：网络闪断数据空洞。解决：边缘带环形缓存，恢复补传。
7. 权限不分：分馆人员误改总馆策略。解决：组织树+库房树双维度鉴权。
8. 消毒记录只有“启动”没有“通风完成”：年检被挑刺。解决：消毒生命周期状态机全记录。

十一、小结

分布式档案库房的恒湿消毒净化一体机远程集中管控，不是“把设备 IP 收上来”这么简单。真正可交付的架构是：

端侧执行 + 边缘自治 + 平台集中策略与审计。

边缘解决“断网也能管、门开必停消毒”，平台解决“多库可比、策略统一、年检可过、权责清晰”。一体机是手和肺，边缘网关是库区小脑，集中平台是档案馆的环保中枢——三层各司其职，分布式库房才能既分散部署、又集中合规。
