近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是单点读温度，而是把恒湿净化一体机从“能通信”做成“会闭环”：传感器采样→边缘判断→平台策略→RS485下发→设备执行→状态回传→再修正。档案库房最怕的不是设备不动，而是“湿度58%开除湿、57%又停、56%又开”，曲线锯齿、压缩机早衰、霉变反而没防住。

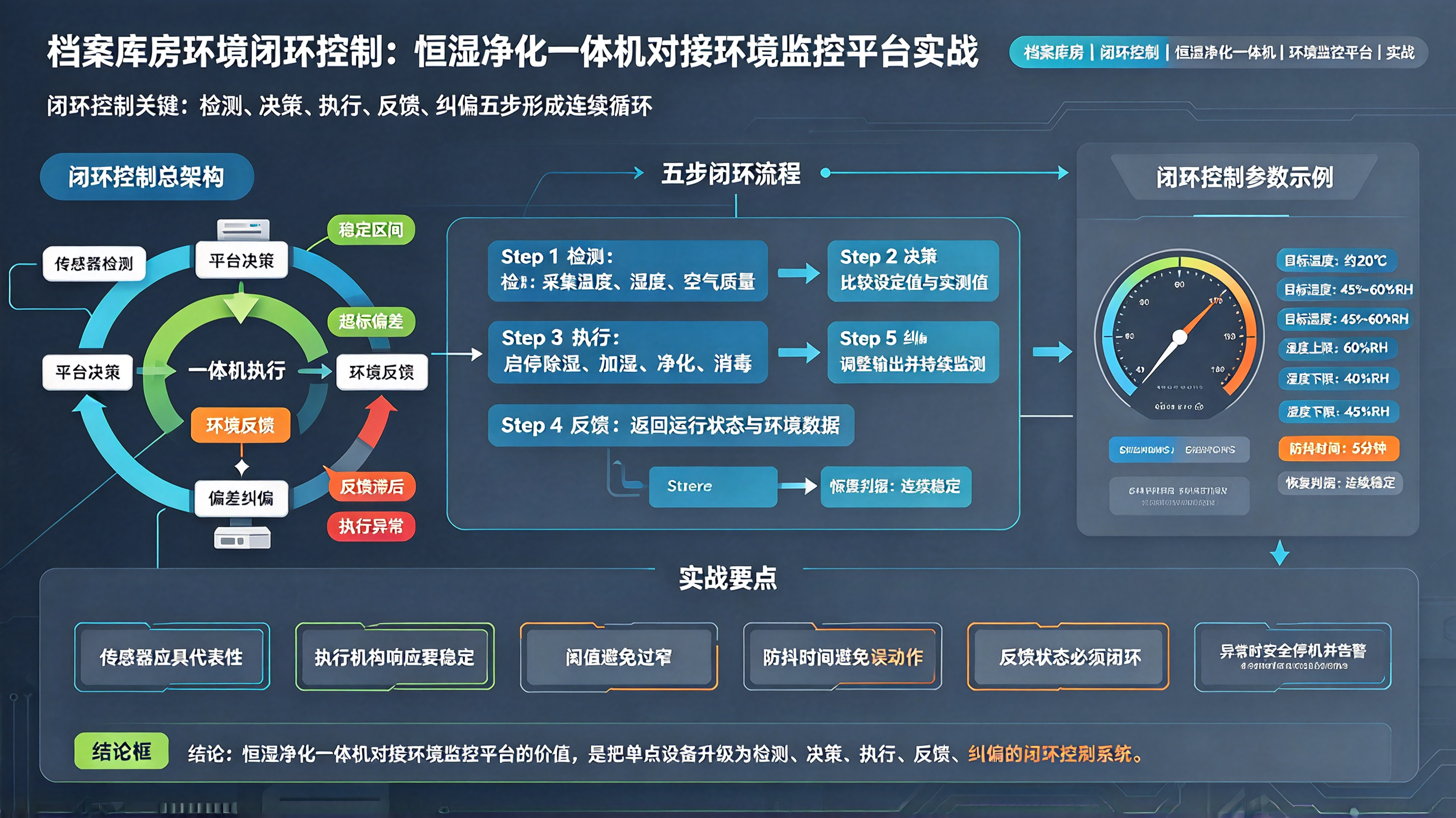

一、闭环不是“超了就开”，是五段回路

[温湿度/PM2.5/TVOC/CO₂测点]
        │ 10s采样
        ▼
[边缘网关：滑动均值+趋势+死区]
        │ 30s聚合
        ▼
[平台规则引擎：场景/优先级/联锁]
        │ MQTT/HTTP 下发放目标值
        ▼
[一体机主控：本地PID/阶梯功率/再热补偿]
        │ Modbus RTU 0x03/0x10 回读
        ▼
[回风/送风/滤网/水位/臭氧 状态反馈]
        │
        └──────► 下一轮修正

平台别直接写“开机/关机”，要下发放目标湿度、死区、模式、净化使能、安全锁。

二、感知层：测点位置决定闭环质量

• 回风口：代表一体机“认为自己处理完的空气”
• 库房中部（离地1.2~1.5m、避开墙体和送风口）：代表档案所处微环境
• 冷/热通道、密集架高/低位：补点用

实战权值：平台PID用“回风30% + 库房测点均值70%”，比单看回风准得多。某项目回风22.0℃、远端测点24.3℃，直接按回风控会把库房烤到超24℃。

三、边缘层：防抖、死区、趋势预判

3.1 滑动均值

不取单秒值，用30s/60s滑动平均过滤气流扰动。

3.2 滞回死区（核心）

湿度目标55%RH时：

湿度 ≥ 58%RH  → 启动除湿
湿度 ≤ 50%RH  → 停除湿（不是到45%才停）
湿度 ≤ 45%RH  → 启动加湿
湿度 ≥ 48%RH  → 停加湿

温度目标22℃时：

≥ 24℃ 制冷
≤ 20℃ 制热
20~24℃ 不动

没有回差，除湿机一天启停几十次，压缩机直接报废。

3.3 变化率趋势

• 湿度每分钟+0.8%RH → 提前低功率预除湿，不等60%
• 湿度慢降 → 不骤停，湿膜维持微加湿
• CO₂爬升但室外空气好 → 先开新风，不急着上净化满档

3.4 最小运行时长 / 启停间隔

• 压缩机最少跑5min再允许停
• 停后30s内禁止反向动作（除湿→加湿）
• 多台一体机错峰：同刻≤3台动压缩机，按从站地址延30s

四、平台层：从“阈值报警”升级到“模式仲裁”

4.1 模式状态机

SAFETY     烟感/水浸/门禁被破坏/臭氧越限
CONST_HUM  有人时段，温湿度越界
DISINFECT  无人+布防+消毒窗口
PURIFY     PM2.5/TVOC高但温湿正常
FRESH_AIR  CO₂高、室外空气可用
ENERGY     全达标，低频维持

优先级：SAFETY > CONST_HUM > DISINFECT > PURIFY > FRESH_AIR > ENERGY

4.2 温湿解耦

温度和湿度分别闭环：

• 普通纸质库：湿度优先（霉变不可逆，短时高温可忍）
• 特藏/胶片/缩微库：温度优先
• 除湿后送风太干 → 开再热/回温，不让RH掉到40%以下
• 加湿运行 ⇄ 除湿输出 硬互锁，位级互斥

4.3 净化/消毒不跟湿度抢风

• 净化提档 → 风量变大 → 湿度被吹跑
• 解法：净化强档时湿度死区放宽到±4%RH，等空气洁净度下来再收回到±3%

五、Modbus RTU下发：不是写run=1就完事

示例点表（厂商不同要重映射）：

写流水线：

1. 读local_remote=1？
2. 读safety_interlock，有人/门开/消防→只许恒湿，禁UV/臭氧
3. 写target_rh / deadband / mode
4. 写purify_enable
5. 回读40001/40009/40018
6. 不一致→WriteVerifyFailed，记审计：who/when/slave/func/raw/result
7. 成功→事件留痕

六、闭环PID整定（真实翻车）

某库12台一体机，RH设55%，实际48%~62%正弦震荡，周期8min。

原因：

• Ki过大→积分饱和
• 加湿/除湿无最小停留时间
• 平台按“瞬时值”下单

整定后：

Kp = 0.12
Ki = 0.03（带 ±5% 积分限幅）
Kd = 0.05
湿度死区 = ±3%RH
压缩机最小运行 = 5min
切换延时 = 10min

结果：RH稳定在52~57%，日波动≤±3%RH，压缩机启停次数从120次/天降到9次/天。

七、断网/故障降级：闭环不能变开环炸弹

档案库房闭环的第一原则是：断网了环境也不能失控，平台回来了数据要能补传、质量位要能看懂。​

八、平台该存的不是“曲线”，是这些台账

• 温湿度时序（10s/30s/5min多分辨率）
• 设备模式切换记录
• 写指令原始帧 + 回读帧 + 操作人
• 滤网压差/滤芯寿命/消毒累计时长
• 臭氧越限→排风→通风完成时间链
• 断网起止、补传条数、bad质量点位

年检/审计看的是“谁在几点把臭氧开了、门开没开、排风什么时候动”，不是大屏漂不漂亮。

九、关键经验

1. 恒湿净化一体机接入平台，难点不在RS485通不通，在闭环参数是不是按档案库房标定的。
2. 没有死区+最小运行时长，再贵的机器也跑出锯齿曲线。
3. 平台下“开/关”是小学生写法，下“目标值+死区+模式+安全锁+回读”才是工程写法。
4. 湿度优先还是温度优先，要按库房载体类型定，不能全局一套PID。
5. 消毒/新风/恒湿会互相抢风道，必须模式仲裁，不是规则越多越好。
6. 边缘做实时控制，平台做业务策略与审计；平台抢边缘的实时权，断网就瘫。
7. 验收别只看“画面有数”，看三条：写后回读一致率、断网自治、臭氧门开切除链路。
