智慧档案馆八防配套设备：恒湿净化一体机现场安装调试全流程实践

智慧档案馆八防配套设备：恒湿净化一体机现场安装调试全流程实践

物联网 · 盛世宏博 · 八防实施

一、进场前：勘测与防护（别一上来就装机）

八防里“防潮、防高温、防尘、防虫、防水、防有害气体”都和恒湿净化一体机强相关，装机前先做完四件事：

1. 库房勘测：长/宽/层高、密集架排布、外区/内区、顶楼/地下室、门窗气密、穿墙孔、水管位置。
2. 气候与介质：纸质/古籍/胶片/磁带分别定精度；当地梅雨季、采暖季、干燥季分开校核。
3. 档案防护：施工前把珍贵档案移库或做防尘罩，管路切割/焊接在库外做，库内施工配灭火器和防尘隔离。
4. 水电底数：排水地漏位置、补水源（建议纯净水/软化水，别用普通自来水）、供电相序、接地端子、PoE/RS485 总线余量。

八防项目翻车，80% 在“装机前没看建筑”，不是机器不行。

二、安装位与管路：位置错了，控制再好也救不回来

1. 设备摆放

• 落地放置，滚轮上锁固定，离墙 ≥30cm，出风口朝库房中部或主通道，不被密集架挡回风。
• 不贴外墙（渗湿、结露）、不贴空调直吹点、不堵消防通道。
• 多库分区时按“体积+湿负荷”分台，不按“适用面积”瞎配。

2. 水路

• 加湿补水：纯净水/软化水，超声波加湿禁上档案库（白粉落纸）。
• 排水管：坡度足够、出库房外排，别在库内兜弯；冷凝水提升泵手动注水测启停。
• 管路保温：除湿段出管不保温 → 夏天结露 → 地面水患。

3. 通讯线

• 双绞屏蔽线，手拉手总线，首尾 120Ω 终端电阻，中段不接。
• 屏蔽层单点接地，主控端用隔离型 RS485 转接器，防地环流。
• A/B 极性逐台核对，地址拨码/寄存器改地址前先断电。

三、上电前检查（单机点动清单）

点动时把启动电流、稳态电流、动作延时记下来，后面联调用得着。

四、RS485 / Modbus 对接：先通总线，再谈平台

1. 单台直连测试

USB 隔离转 RS485 → 改波特率/地址/校验（9600/8N1 起步） → 用 Modbus 工具读温度/湿度/状态字。

2. 点表四项必核

• 地址基：40001 是文档号，协议地址是 0
• 类型：INT16 / UINT16 / UINT32 / IEEE754
• 缩放：×0.1、×0.01、原值
• 字节序/字序：AB CD、CD AB、跨寄存器 32 位怎么拼

3. 功能码陷阱

• 只支持 03 不支持 06 → 写单寄存器要走 0x10
• 启停可能是线圈 05，也可能是保持寄存器位域
• 网关里按机型建 profile，平台别裸发指令

4. 全总线挂载

从机轮询 → 每台稳定回帧 → CRC 错误率统计 → 某台 3 次无响应标 offline，不拖垮整条总线。

五、平台点表与联动参数写入

八防平台里一体机不是“一个设备”，是五类点：

• 环境量：温度/湿度/PM2.5/TVOC/臭氧（只读）
• 恒湿量：目标湿度/目标温度/死区/加湿输出/除湿输出/再热使能
• 净化量：风机档/净化使能/滤网剩余
• 消毒量：消毒模式/时段/门禁互锁/有人禁开
• 运维量：故障字/累计时长/通讯新鲜度

写入策略：

1. 读 local_remote_mode = 1（远程）
2. 读 safety_interlock（门开/有人/消防 → 禁强消毒）
3. 写 target_rh=550（55.0%RH）
4. 写 湿控死区=50（5.0%RH）
5. 写 run_mode=5（自动）
6. 写 purify_enable=1
7. 回读 40001/40009/40018 确认
8. 记审计：谁、何时、原值、新值、回读结果

六、闭环调试：从“能转”到“稳得住”

调试目标就两句：闭环跟得上，稳态不抖。

1. 先校验传感器：便携温湿度计与平台多点比对，误差超 ±0.3℃ / ±3%RH 先校准，不校就调机必偏。
2. 小步试调：先让湿度从 58% 拉到 55%，看恢复时间和过冲，再收紧死区。
3. 加湿/除湿互锁：除湿运行时加湿输出强制 0，切换加 30s 保护。
4. 再热验证：除湿后送风别把湿度干到 38%，开再热拉回目标带。
5. 净化自适应：PM2.5/TVOC 达标后降风机档，不一直满负荷。
6. 消毒互锁：门禁开/有人/烟感 → UV 臭氧全禁，只留等离子低功率净化。

人为注入工况做压力测试：

• 开门扰动
• 断水（加湿阀开但无水）
• 断电恢复（看本地自治+数据补传）
• 单点传感器失效（用同库均值兜底）
• 梅雨季模拟高湿 / 采暖季模拟低湿

七、试运行与验收：用曲线说话

标准动作：

单机点动 → 通讯对接 → 联动调试 → 72h 连续带负荷 → 季节工况补测 → 验收

验收看什么：

• 72h 温湿曲线是否落在 14~24℃ / 45~60%RH
• 昼夜极差：ΔT≤2℃、ΔRH≤5%
• 平台值、本地屏、便携表三者一致
• 告警响应 ≤30s，短信/弹窗/工单闭环
• 断网时一体机本地跑、恢复后无数据空洞
• 排水无渗漏、滤网压差正常、臭氧浓度不越限
• 交付物：点表、布线图、IP/地址表、校准记录、联动规则、培训记录、调试报告

东南沿海至少覆盖梅雨季，北方至少覆盖采暖季；交付当月正常 ≠ 换季不翻车。

八、交付后运维节奏

• 每月：滤网/风口清洁、排水管检查、设备外观、通讯掉线统计
• 每季度：温湿度传感器校准、消防/门禁/水浸联动复测
• 每半年：滤网压差、臭氧/UV 剂量、压缩机电流比对
• 每年：年度保养、数据备份、联动策略复盘、备用机接管演练

九、八防视角下的最常见坑

1. 装机贴外墙/被密集架挡风 → 库内一边霉一边干
2. 普通自来水管直接接加湿 → 水垢白粉落卷宗
3. RS485 中段接终端电阻、屏蔽层两端接地 → 通讯时好时坏
4. 平台写 run_mode 不回读 → 本地锁键还以为开机了
5. 湿度 59↔61 无死区 → 压缩机一天启停几十次
6. 白天开 UV/臭氧 → 人和纸质载体一起被杀
7. 只跑 24h 就验收 → 梅雨季一来排水管反水
8. 传感器只有一个 → 工业探头也有年漂移，没备份比对

十、收口

智慧档案馆八防里，恒湿净化一体机不是“买来通电”的设备，而是防潮/防高温/防尘/防有害气体/防虫防霉的执行终端。

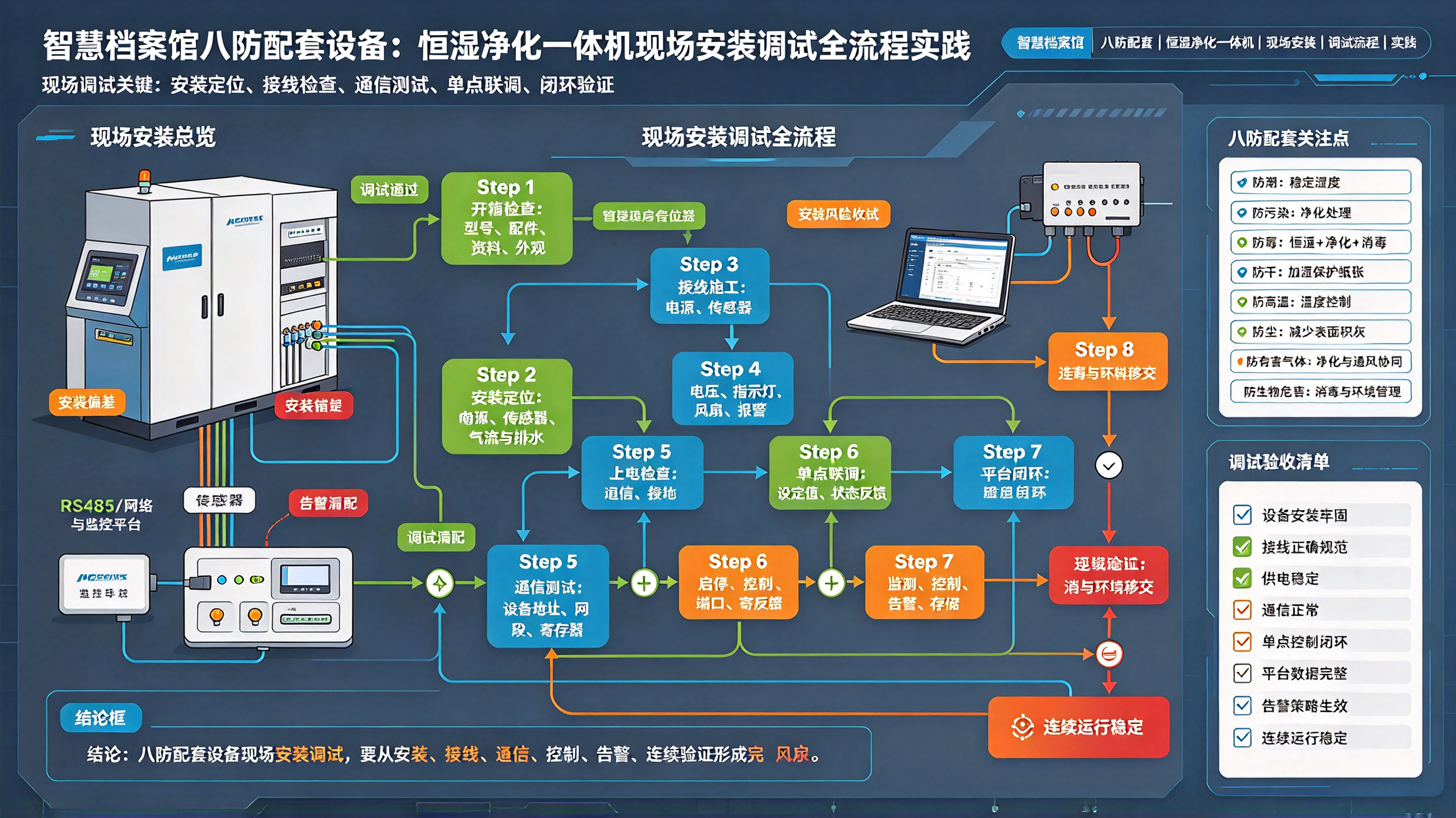

现场全流程就一条线：

勘测防护 → 位/水/电/线到位 → 单机点动 → RS485 点表核对 → 平台回读写入 → 滞回死区联调 → 故障注入 → 72h 带负荷 → 换季补测 → 审计交付。

机器稳不稳，不看宣传册，看梅雨季那根湿度曲线尾段平不平。
