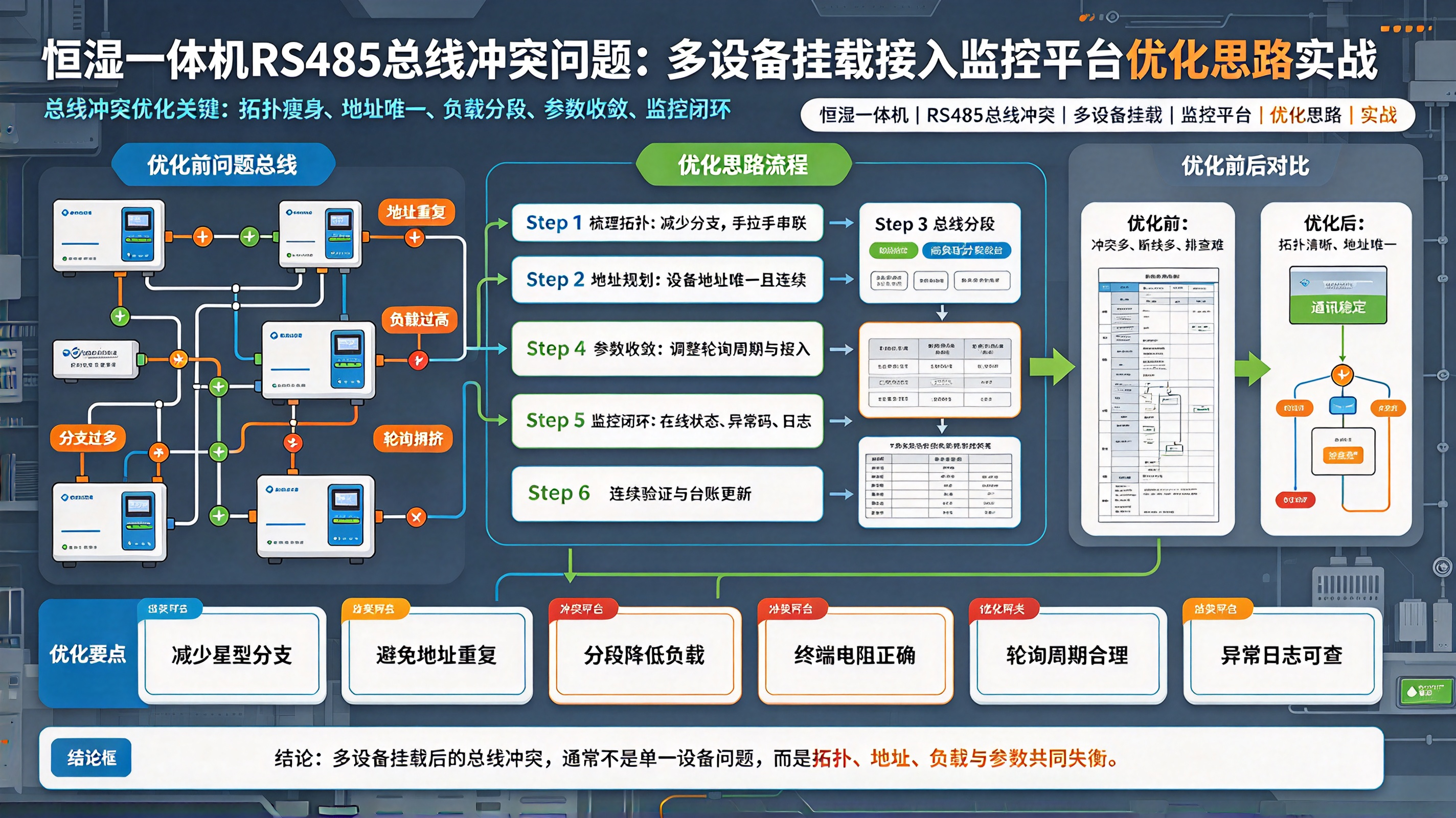

一、先说清楚：RS485 本来就不会“真冲突”，但会“假冲突”

RS485 是半双工主从总线，Modbus RTU 规则是：主机点名 → 从机应答 → 其他从机闭嘴。

所以严格意义上不存在以太网那种 CSMA/CD 冲突，现场看到的“冲突”通常是这几类：

1. 地址冲突：两台一体机都是站号 1，主机一叫“1”，两台同时回，CRC 全错
2. 时序冲突：从机还没释放总线，主机下一帧又发出去，帧粘在一起
3. 物理层反射：星型走线 / 没终端电阻 / 分支太长，波形畸变被误判成“总线打架”
4. 轮询卡死：某台掉线不释放，主机死等，整条总线假死
5. GND/地电位漂移：不共地，长距离随机误码

档案库房里 90% 的“RS485 冲突”，本质是出厂默认站号没改 + 星型布线 + 轮询没容错。

二、物理层先排雷（不排这个，后面全白做）

2.1 拓扑：只认“手拉手菊花链”

串口服务器/网关
   │
   ├── 一体机01
   ├── 一体机02
   ├── 一体机03
   ...
   └── 一体机0N

• 禁止从网关放射出 N 根长线（星型）
• 主干用 120Ω 屏蔽双绞线（RVSP 2×0.5 / 2×1.0）
• 设备 T 接主干，分支 ≤1 米，最好 <30cm​
• 与动力线/UPS 输出线间距 ≥30cm，交叉垂直走

2.2 终端电阻：只在“两头”

• 总线首端（网关侧）+ 最末端设备 A/B 间各并 120Ω
• 中间设备绝不接
• 万用表量 A-B：两端都接好 ≈ 60Ω；量到 30Ω/40Ω = 有人乱加电阻

2.3 A/B 和 GND

• A 接 A、B 接 B；厂家标 D+/D-、+/- 不统一，以手册为准
• 长距离必须接 GND/0V 参考线，不接共模漂移必丢包
• 屏蔽层单端接地（网关侧接保护地，设备侧悬空），别两端接地形成地环

2.4 波特率别贪快

• 库房距离几十~两百米：9600 / 8 / N / 1
• 距离长、干扰大：直接 4800
• 115200 是给自己挖坑

三、地址规划：多台一体机上线前第一件事

Modbus RTU 从站地址 1~247，0 是广播地址不能给设备用。

按库房+功能分段：

1-12   主库恒湿净化一体机
13-20  特藏库一体机
21-28  消毒暂存间一体机
29-30  备用
31     网口转485的网关自身（如有）

上线 SOP：

1. 设备断电
2. 逐台上电，拨码/面板/私有指令改地址
3. 改完用 Modbus Poll 单地址读一次
4. 全部改完再并网

别把所有机器先手拉手接好再改地址——默认全 1，一上电总线就“假死”。

四、轮询优化：监控平台不怕慢，怕卡死

4.1 典型烂写法

for addr in range(1, 15):
    client.read_input_registers(addr, 10)   # 没超时、没重试、没间隔

某台不回 → 卡 3 秒 → 整轮拖垮 → 平台显示“全部延迟”。

4.2 生产级轮询骨架

POLL_TIMEOUT = 0.4        # 单台超时 400ms
RETRY = 2
INTER_FRAME = 0.02        # 帧间静默，防从机没释放总线
OFFLINE_HOLD = 3          # 连续3次失败标记离线

online = set(range(1, 15))

for addr in list(online):
    ok = False
    for _ in range(RETRY):
        try:
            rr = client.read_input_registers(address=0, count=10, slave=addr)
            if not rr.isError():
                ok = True
                push_to_platform(addr, rr.registers)
                break
        except Exception:
            pass
        time.sleep(INTER_FRAME)

    if not ok:
        fail_cnt[addr] += 1
        if fail_cnt[addr] >= OFFLINE_HOLD:
            online.discard(addr)
            alarm(f"一体机 {addr} 离线")
    else:
        fail_cnt[addr] = 0
    time.sleep(INTER_FRAME)

4.3 读点合并，别一个标签一帧

寄存器连续就一次读：

差：读 40001、40002、40003 分三帧
好：read_holding_registers(40001, 10) 一次拿完

湿度 2s 一轮、PM2.5/VOC 5s 一轮、故障码 1s 一轮，比“100ms 全量狂轮”稳得多。

4.4 动态轮询

• 在线设备：正常周期
• 离线设备：30~60s 探活一次，不占主轮询
• 消毒/加湿/除湿模式切换后：该设备 10s 内补读 2 次确认状态

五、多设备挂载扩容：别把 32 台全怼一条总线

标准 RS485 是 32 单位负载；1/8 UL 芯片能挂到 128~256，但工程上别这么干。

档案库房实战口径：单 RS485 总线 ≤16 台一体机，超了就分总线，别信“芯片支持 256”。

六、平台接入层优化（RS485 → 监控平台）

一体机×N ──RS485──> 边缘网关/串口服务器 ──Modbus TCP / MQTT──> 档案监控平台

关键点：

• 网关做协议归一：RTU 帧转 TCP，平台不碰串口
• 平台下发“设湿度/开消毒”走写寄存器+回读确认
• 网关本地缓存：平台断网，边缘继续轮询+存环形缓冲，恢复后补传
• 消毒/门磁/人体信号：边缘强联锁，不依赖平台往返

七、排障顺序（现场别跳步）

1. 单台直连网关/USB485，读通 → 确认参数
2. 两台同总线，地址不同，读通
3. 逐台并入，每并一台轮询一遍
4. 量 A-B 空闲电压：正常 ≥200mV，理想 1.5~3V
5. 量终端电阻：两端 120Ω，总阻 ≈60Ω
6. 看 CRC 错误率：>1% 一定是物理层问题
7. 最后才动代码

八、典型坑（恒湿一体机专属）

1. 出厂全站号 1​ → 并网即假死
2. 消毒模块和湿度模块同地址不同寄存器区，轮询太密把消毒状态刷飞 → 分周期读
3. 一体机 RS485 芯片被地电位烧，一台坏拖全总线 → 用隔离型串口服务器
4. 终端电阻全节点都焊​ → 阻抗失配，末端设备掉线
5. 网关和平台用 100ms 轮询​ → 总线误码率飙升
6. 不接 GND 只接 A/B​ → 跨库房地电位差一大就随机丢
7. 星型从弱电井放射​ → 3 台好、5 台时通时断
8. 平台直接发广播地址 0 做发现​ → 多机同时回，总线碰撞

九、落地结论（写进方案能用）

恒湿消毒净化一体机多台挂 RS485，不是“设备多就冲突”，而是地址唯一 + 菊花链 + 两端终端 + GND 共模 + 超时容错轮询 + 按功能分段总线。 单总线控制在 16 台以内，跨库房走边缘网关以网回传；平台侧只看到“设备模型”，底层总线问题在边缘消化。 RS485 的稳态不是靠“快”，是靠主站守规矩、从站不抢话、物理层别畸变。
