近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。这次不是大型档案馆，而是区级某机关档案室：1个库房（约90㎡、层高2.8m）、6台四合一恒湿消毒净化一体机、12个温湿度测点，预算有限、没有专职运维、要求本地化部署不连外网。需求很朴素——手机能看、越限能报警、臭氧/UV没人时才能开、断网也能自己跑。这篇讲轻量化架构怎么做到"功能不打折、部署不复杂"。

一、项目基线

轻量化的含义

不是"功能砍半"，而是把架构做薄：

• 不上云平台、不做微服务、不买服务器
• 网关本身跑采集+规则+告警+组态，一台搞定
• 组态画面本地显示，手机用局域网APP/网页看
• 告警走本地声光+短信猫（不走企业微信，避免外网依赖）

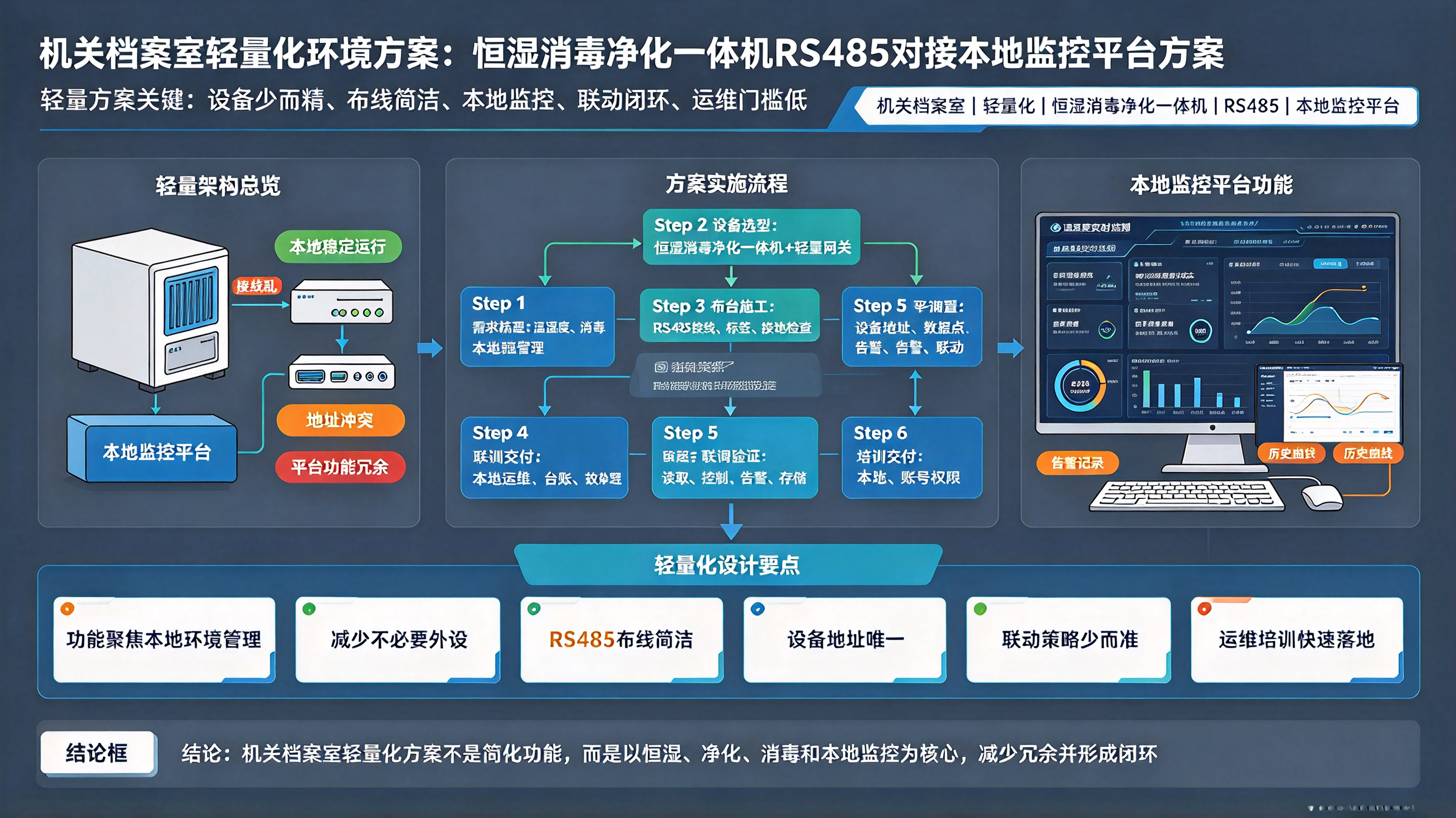

二、轻量化架构：一台网关扛三层

[一体机×6]──RS485 BUS-A──┐
[温湿度×12]──PoE交换机────┤
[门禁/红外/水浸]──DI模块───┼── 嵌入式边缘网关（ARM四核）
                             │  (Modbus RTU主站 + SNMP采集
                             │   + 规则引擎 + 组态服务
                             │   + SQLite + 短信猫驱动)
                             ├── 本地组态屏（10寸触控）
                             └── 局域网手机/PC访问

为什么不用"服务器+数据库+中间件"

三、RS485总线：6台一体机怎么挂

3.1 拓扑

网关串口1 ──── BUS-A ──── 一体机1~6（地址1~6）
                             │
                  两端120Ω终端电阻

6台挂一段，完全在RS485单段容量内（≤32单位负载）。

3.2 线缆与安装

3.3 总线地址规划

3.4 轮询节拍

全段6台串行轮询一圈约180ms，5s一轮完全充裕。

四、点表与协议归一

4.1 一体机点表（按厂商寄存器映射）

4.2 网关虚拟点（平台看到的）

zoneA.th-01:
  temp: {reg:40001, scale:0.1}
  humidity: {reg:40002, scale:0.1}
  co2: {reg:40005}
  pm25: {reg:40006}
  mode: {reg:40008, rw:true}
  set_hum: {reg:40010, scale:0.1, rw:true}
  uv_bit: {reg:40012, bit:2, rw:true}
  ozone_ppm: {reg:40013, scale:0.001}
  fault: {reg:40015}

平台/组态只绑定 zoneA.th-01.temp，不用关心寄存器地址。

五、本地规则引擎：轻量但有"牙齿"

网关内置规则引擎，6条规则覆盖机关档案室全部场景：

规则1：湿度闭环（最核心）

湿度 ≥ 58%RH → 除湿开，加湿锁
湿度 ≤ 46%RH → 加湿开，除湿锁
46% < 湿度 < 58% → 维持不动
死区：±3%RH
切换延时：10min（防抖动）

规则2：温度约束

温度 ≥ 24℃ → 制冷
温度 ≤ 16℃ → 制热
16~24℃ → 不动
优先保湿度（纸质档案不怕短时高温，怕持续高湿）

规则3：臭氧/UV安全联锁（不可绕过）

臭氧启动条件（须全部满足）：
  AND 门禁布防 = true
  AND 人体红外 = 无人
  AND 当前时间 ∈ [18:00, 06:00]
  AND 臭氧浓度 < 0.05ppm

臭氧运行中：
  门禁撤防 OR 人体红外检测到人 OR 臭氧>0.08ppm
  → 立即停臭氧
  → 强排风开
  → 声光告警

UV运行：
  门开 OR 有人 → 硬接点切UV电源（不等网关）

规则4：净化与恒湿解耦

PM2.5 > 75μg/m³ → 净化强档，湿度死区放宽到±4%RH
PM2.5 < 35μg/m³ → 净化降档，死区收回到±3%RH

规则5：断网/掉电降级

网关宕机 → 一体机按EEPROM参数本地跑（不回出厂值）
恢复后 → 按时间戳补传数据
通信超时 → 该点位标记bad，不写假值

规则6：多机协同（6台不全动）

湿度>58% → 按温度最高优先启动除湿机（A区密集架>阅览室）
湿度<46% → 按最干优先启动加湿机
单次≤2台同时动作压缩机（防配电冲击）

六、告警分发：不连外网怎么办

6.1 本地声光

• 库房门口声光报警器（红/黄/绿三色）
• 一般：绿灯闪 + 屏显
• 重要：黄灯闪 + 蜂鸣（可消音）
• 紧急：红灯闪 + 蜂鸣不可消音 + 短信猫发短信

6.2 短信猫

• USB短信猫接网关，SIM卡走流量极低（纯短信）
• 告警分级发送：
  • 一般：仅屏显+声光
  • 重要：发短信给档案员
  • 紧急：发短信给档案员+分管领导+物业值班

6.3 告警防抖与合并

• 越限持续3个采样周期才确认
• 同一库房同类告警5min内合并
• 维护时段（如周末检修）只记录不发送

6.4 手机怎么看

• 局域网Web页面（响应式，手机可直接开）
• 或本地部署轻量APP（APK扫码安装）
• 不开放公网端口，如需远程：走单位VPN

七、本地组态画面设计

10寸触控屏放库房门口，画面就三页：

首页：库房总览

┌─────────────────────────────┐
│  机关档案室环境监测            │
├─────────────────────────────┤
│  库房A区                     │
│  温度 21.3℃  湿度 52.4%RH  │
│  ████████████░░ 6台设备在线   │
├─────────────────────────────┤
│  库房B区                     │
│  温度 20.8℃  湿度 48.1%RH  │
│  ██████████░░░░ 6台设备在线   │
├─────────────────────────────┤
│  当前模式：有人·恒湿优先       │
│  下次消毒窗口：今晚18:00       │
└─────────────────────────────┘

第二页：设备详情

┌─────────────────────────────┐
│  一体机1  A区                │
├─────────────────────────────┤
│  回风 21.3℃ / 52.4%RH      │
│  送风 18.7℃ / 48.9%RH      │
│  模式：自动恒湿              │
│  设定：55%RH（死区±3%）      │
│  滤网寿命：87%               │
│  UV：关 臭氧：关 净化：开    │
│  ● 正常                     │
└─────────────────────────────┘

第三页：告警与历史

最近告警：
  10-13 09:12  A区湿度 57.8%RH 除湿启动
  10-12 22:05  臭氧消毒完成 通风30min
  10-11 14:30  滤网压差偏高 建议清洁

八、数据安全与等保

机关档案室不上外网不等于不合规：

九、踩坑实录

坑1：一体机掉电后回出厂值

现象：周末检修拉闸，周一发现一体机湿度设定回到60%，库房湿度被吹到41%。

原因：一体机掉电后EEPROM不保存运行参数，回默认值。

解法：网关在上电后主动下发标准参数（55%RH/死区3%/恒湿优先模式），并把"上电初始化"做成固定流程。同时要求一体机厂家升级固件，掉线/掉电保持最后一次有效参数。

坑2：短信猫在机房收不到信号

现象：告警触发后短信发不出去。

原因：档案室在楼内无窗，手机信号-110dBm。

解法：短信猫天线引到窗边（10米馈线），或改用带外置天线的4G DTU。

坑3：兼职档案员不会看曲线

现象：培训了半小时，档案员还是只看绿灯。

解法：组态画面只保留三色状态（绿/黄/红）+ 一句话提示（"湿度偏高，正在除湿"），曲线放二级页面。告警短信用大白话写。

坑4：门禁和网关时间不同步

现象：门禁显示18:05布防，网关日志记18:13，臭氧没按窗口启动。

原因：门禁控制器有自己的时钟，网关没NTP。

解法：网关做NTP服务器，门禁控制器同步网关时间。

坑5：6台一体机同时启压缩机跳闸

现象：周一早上6台同时上电，配电箱跳匣一次。

原因：一体机上电自检后默认进入自动模式，6台同时启动压缩机。

解法：网关控制上电顺序，间隔30s逐台启用，单次≤2台动作。

坑6：阅览室有人时臭氧计划没跳过

现象：值班人员晚上在阅览室加班，臭氧没启动但屏显"计划执行中"。

原因：人体红外只装在库房，阅览室没人检测。

解法：阅览室加装人体红外，臭氧启动前校验"库房无人+阅览室无人"。

十、成本与部署周期

部署周期：方案确认后7个工作日交付（不含一体机到货）。

十一、验收标准

十二、关键经验

1. 轻量化不是减功能，是减层次。把服务器、数据库、消息中间件、云平台一层层去掉，但闭环控制、安全联锁、断网自治一个都不能少。
2. 机关档案室的运维人员是兼职，界面要做成"三色灯+一句话"，曲线和大屏是给验收看的，不是给档案员用的。
3. 不连外网不等于告警发不出去，短信猫+声光是成本最低、最可靠的本地告警方案。
4. 一体机掉电回出厂值是最危险的隐性故障——它不会报警，只是默默把湿度吹到41%。网关上电初始化流程是必须的。
5. 消毒安全联锁要覆盖"人可能在的地方"，只检测库房有人不够，阅览室、走廊都要算进去。
6. 等保要求按实际定级，不盲目上三级，二级+本地化部署+操作审计+数据备份，对区级机关档案室完全够用。
7. 6台一体机也要错峰启动，压缩机冲击不看你项目大小。
