近期在调试一套工业环境监控系统时，遇到了关于Modbus连接保持的问题。前面几篇把原理、选型、RS485接入、闭环控制、轻量化部署、多区域分组都拆开讲过了。这篇反过来——站在新建档案馆项目启动阶段，把一体机从"买什么"到"怎么跑十年"的全流程设计思路串起来。不是产品手册，是甲方/设计院/集成商坐在一张桌子上时真正要想的事。

一、先想清楚：一体机在档案馆里到底扛什么

新建馆不像旧馆改造——旧馆是"哪里不行补哪里"，新馆必须从立项就把环境系统当基础设施设计，而不是装修完再塞几台机器。

一体机在档案馆的职责矩阵：

设计第一原则：一体机不是"家电"，是档案馆的主动防护基础设施，和消防、安防同级。

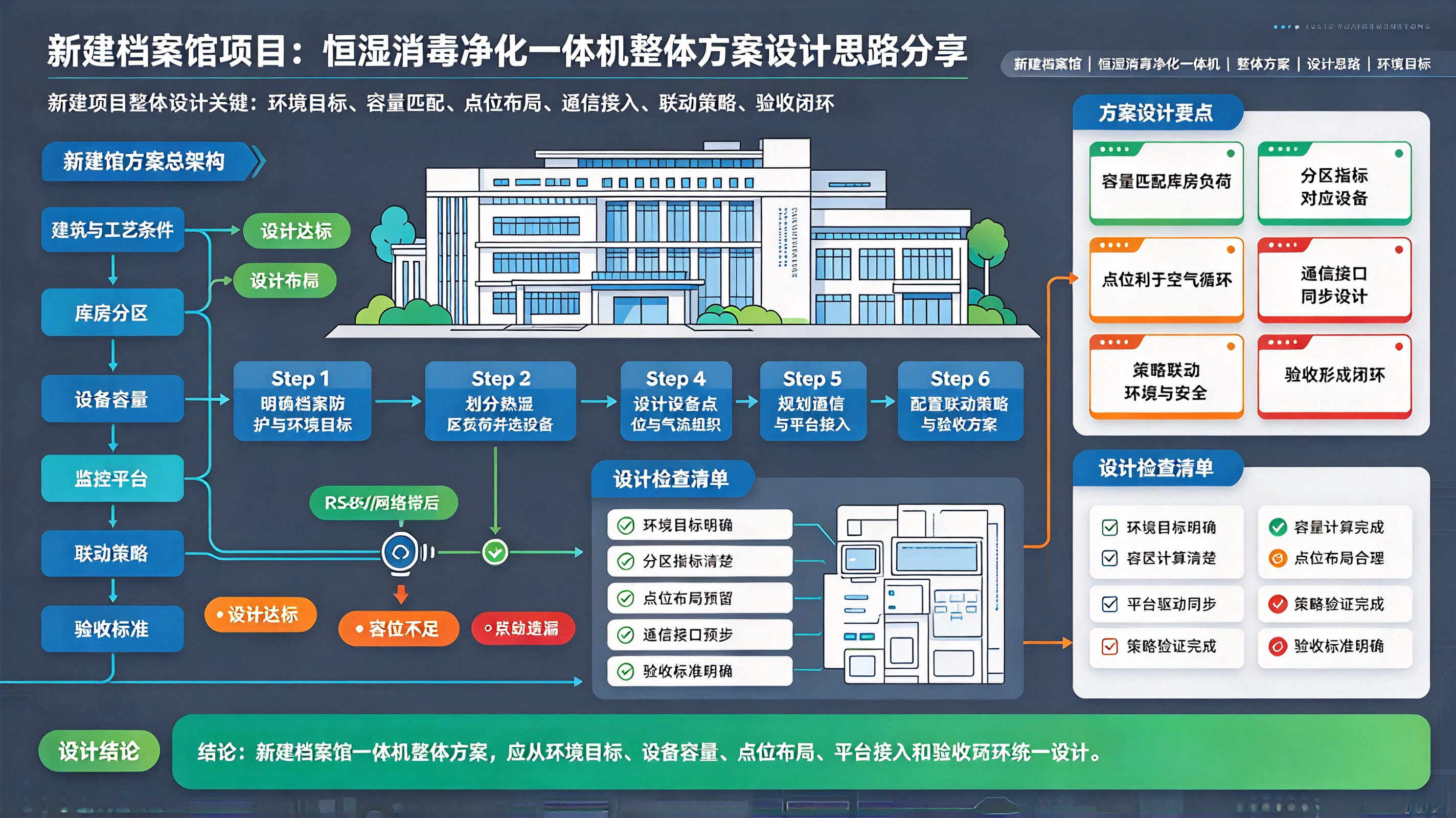

二、方案设计的五阶段

① 需求与约束梳理  → ② 容量与布局设计 → ③ 系统架构选型
       ↓                                    ↓
⑤ 运维与扩展规划  ← ④ 控制策略与联动设计

三、阶段一：需求与约束梳理（最容易跳过的坑）

3.1 载体清单决定一切

设计动作：让档案馆提供《馆藏载体分类统计表》，按面积占比定主体策略，按特殊载体定独立分区。

3.2 建筑约束

• 层高→决定一体机吊装还是落地
• 配电容量→单台压缩机启动电流（6台同时启动需≥30kW）
• 排水点位→冷凝水排放路由
• 新风接口→是否预留新风机组联动
• 弱电桥架→RS485走线通道

3.3 运维约束

• 有没有专职运维？→ 决定自动化程度
• 是否连外网？→ 决定平台部署方式
• 等保几级？→ 决定安全架构
• 预算节奏？→ 设备+施工+平台+5年耗材分开算

四、阶段二：容量与布局设计

4.1 换气次数与设备台数

档案库房换气次数一般按 4~8次/h 设计：

库房容积 = 面积 × 层高
所需风量 = 容积 × 换气次数
单台一体机风量（查铭牌）
台数 = ceil(所需风量 / 单台风量)

但不能简单除。要考虑：

• 密集架区气流死角→局部补点
• 门/窗/走廊形成短路→风路阻隔
• 发热设备（服务器柜、照明）→额外冷负荷
• 人员活动→潜热增量

经验值：90㎡库房、2.8m层高、换气6次/h → 约1500m³/h → 单台300m³/h → 至少5~6台，冗余到6~8台。

4.2 布局原则

┌─────────────────────────────────┐
│  送风口朝向密集架通道           │
│  ← 风 →    ← 风 →    ← 风 →   │
│  █████    █████    █████       │
│  █████    █████    █████       │
│                                 │
│  回风口在通道两端，避开直射      │
│  一体机不直对档案盒（防局部过冷）│
│  冷凝水排放就近地漏              │
└─────────────────────────────────┘

• 送风不直接吹档案（距密集架≥1.5m）
• 回风口避开门缝/阳光直射
• 多台均匀分布，不堆在门口
• 预留检修通道（≥0.8m）

五、阶段三：系统架构选型

5.1 三层架构（新建馆标准做法）

[终端层]  一体机 + 温湿度测点 + 门禁/水浸/烟感/气体
    │
[边缘层]  每区1台工业网关（多串口+以太网）
    │
[平台层]  本地服务器/虚拟机（十二防平台）
    │
[展示层]  库房门口屏 + 中控室大屏 + 移动端

5.2 通信选型

5.3 平台选型三选一

建议：新建馆优先选成熟商业平台，把精力放在调试和策略优化上，而不是造轮子。

六、阶段四：控制策略与联动设计

6.1 模式体系

SAFETY     消防/水浸/门禁破坏/臭氧越限
CONST_HUM  有人时段恒湿优先
DISINFECT  无人时段消毒窗口
PURIFY     空气质量差时净化
FRESH_AIR  新风换气（室外条件好时）
ENERGY     全达标低功耗维持

6.2 闭环参数（按区域差异化）

6.3 安全联锁（三层）

设备硬接点：UV门磁硬切、臭氧超浓停发生
边缘网关：模式仲裁、写后回读、错峰启动
平台规则：跨子系统联动、审计留痕

6.4 消毒规划

七、阶段五：运维与扩展规划

7.1 耗材生命周期

设计动作：平台内置耗材寿命模型，到期前30天推工单。

7.2 扩展预留

• RS485总线留20%地址余量
• 网关串口留1~2个备用口
• 配电留20%余量
• 平台点位数留30%余量
• 桥架留40%空间

7.3 文档交付清单

□ 设备点表（寄存器地址/类型/缩放/字节序）
□ 通信接线图（RS485拓扑/终端电阻/接地）
□ 控制策略说明书（死区/PID/模式仲裁逻辑）
□ 安全联锁测试报告（臭氧/UV/消防/门禁）
□ 运维手册（日常查看/告警处置/耗材更换）
□ 验收测试规程（含送样测试用例）
□ 固件版本管理表（批次/功能码支持矩阵）

八、设计评审Checklist

□ 载体清单是否完整？特殊载体是否独立分区？
□ 换气次数计算是否含密集架/发热/人员余量？
□ 配电容量是否含启动冲击（6台同时≥30kW）？
□ 冷凝水排放路由是否到每个设备位？
□ RS485是否按区分段、单段≤8台？
□ 安全联锁是否三层覆盖（硬接点/网关/平台）？
□ 消毒规划是否按区独立（不"全区统一"）？
□ 断网/掉电降级行为是否明确写入技术规格？
□ 耗材更换是否有预警机制？
□ 运维人员能力是否匹配系统复杂度？
□ 等保要求是否明确、部署方式是否合规？
□ 5年TCO是否算过（设备+耗材+人力+电）？

九、全生命周期成本意识

新建馆方案别只算CAPEX（设备采购），要算5年TCO：

选型时多花18%买完整功能码+断线保持+固件可升级，5年TCO反而低。

十、关键经验

1. 新建档案馆的一体机方案，第一步不是选型号，是梳理载体清单。不知道库里放什么，后面全白搭。
2. 容量计算不能"面积除以单台覆盖"，要算换气次数+密集架风阻+发热+冗余。
3. 布局要让风"穿过档案"而不是"绕过档案"，送回风口位置比机器品牌重要。
4. 通信架构从第一天就按"分区RS485+边缘汇聚+平台业务"设计，别等调试阶段再改。
5. 控制策略按载体类型分组，死区、优先级、消毒方式都不能"全局一套"。
6. 安全联锁三层缺一不可，验收时拿门禁/臭氧/UV做破坏性测试。
7. 运维文档和培训从项目中期就开始准备，别等到验收前一周赶。
8. 5年TCO思维：选设备看的是"三年后谁还在给你服务"，不是"今天谁报价最低"。
