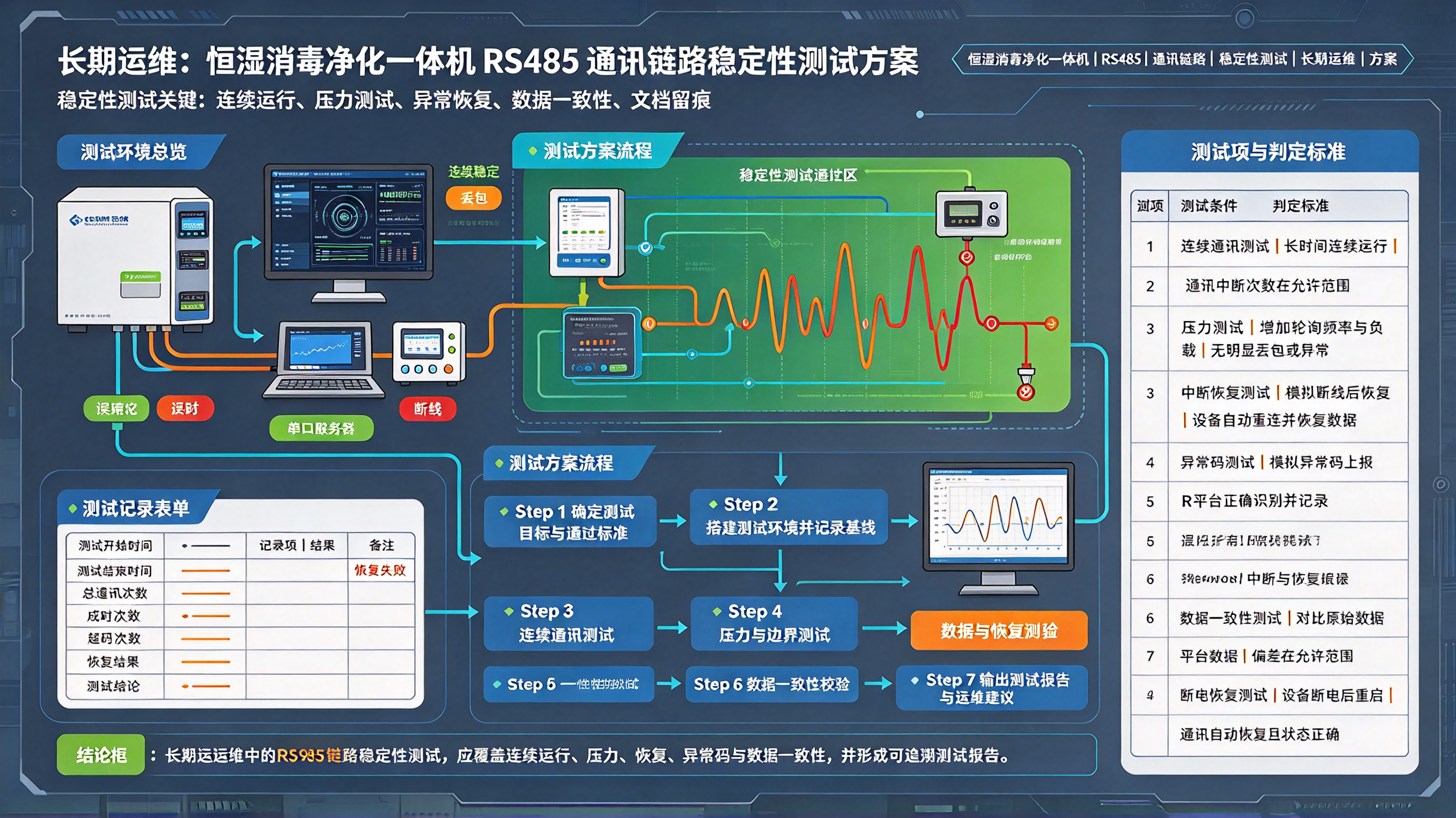

长期运维：恒湿消毒净化一体机 RS485 通讯链路稳定性测试方案

物理层测试 → 协议层测试 → 压力测试 → 长期老化测试
   ↓             ↓             ↓             ↓
电平/波形/   帧完整性/    高负载/并发/  7×24h 连续
终端电阻/    超时重试/    干扰注入/    运行验证
接地/屏蔽    数据一致性   断电恢复

测试内容：连续发送 10000 帧，统计：
  - 总帧数
  - CRC 错误帧数
  - 超时帧数
  - 响应时间（min/avg/max）
  - 响应时间抖动

合格标准：
  - 10000 帧内 CRC 错误 = 0
  - 超时帧 < 10 帧（<0.1%）
  - 平均响应时间 <50ms（9600bps，8/17字节事务）
  - 响应抖动 <5ms（标准差）

分别测试 4800 / 9600 / 19200 / 38400 bps：
  - 高速稳定、低速也稳定 → 物理层健康
  - 高速丢包、低速正常 → 缺终端电阻/线缆电容高/反射
  - 全速率都乱码 → 外部强干扰/线缆短路/芯片损坏

经验公式：波特率 × 线长 > 10⁷ 时强制加终端电阻

示例：
  9600 × 80m = 7.68×10⁵ < 10⁷ → 可不加
  19200 × 200m = 3.84×10⁶ < 10⁷ → 建议加
  19200 × 600m = 1.15×10⁷ > 10⁷ → 必须加

测试内容：
  - 读取温度/湿度/状态字等寄存器各 1000 次
  - 对比每次读取值与设备面板显示值
  - 验证：地址偏移、缩放因子、字节序、有符号/无符号

合格标准：
  - 读取值与面板值偏差 ≤ 设备标称精度
  - 无 0xFFFF / 0x7FFF / 0x0000 等异常占位值
  - 无数值跳变（如 23℃ → 652℃ → 23℃）

测试流程：
  1. 正常运行中切断主站电源
  2. 等待 30s
  3. 恢复供电
  4. 观察恢复时间

合格标准：
  - 所有从站 30s 内自动恢复通讯
  - 恢复后数据连续无断档
  - 一体机本地运行模式未受影响

逐个模拟以下故障：
  - 某节点 A-B 短路
  - 某节点 A/B 反接
  - 某节点收发器损坏（持续占用总线）
  - 某节点断电

预期结果：
  - 单节点故障不影响其他节点通讯
  - 网关能识别并标记故障节点
  - 故障节点恢复后自动重新接入

测试参数：
  - 持续时间：≥72h（建议 168h）
  - 轮询周期：2~5s
  - 记录：每帧时间戳、响应时间、错误类型

验收标准：
  - 总帧数：≥86400 帧（72h @ 1s）
  - 超时帧：0
  - CRC 错误帧：0
  - 重试次数：0
  - 从站掉线：0
  - 数据新鲜度断档：0

模拟库房温湿度变化：
  - 温度 14~24℃ 循环
  - 湿度 45~60%RH 循环
  - 观察一体机频繁切换模式时的通讯稳定性

合格标准：
  - 模式切换期间无通讯中断
  - 写操作（设定值/模式）100% 成功
  - 回读确认 100% 一致

同时叠加以下条件：
  - 高波特率（19200 或 38400）
  - 最大节点数
  - 最大线长
  - 干扰源运行（变频器/压缩机）
  - 频繁写操作

运行 24h，统计综合误码率

# RS485 通讯链路稳定性测试报告

## 一、被测系统
- 设备型号：恒湿消毒净化一体机 ×N 台
- 协议：Modbus RTU
- 波特率：____
- 总线长度：____
- 节点数：____

## 二、物理层测试
| 项目 | 实测值 | 标准 | 结果 |
|---|---|---|---|
| A-B 电阻 | | 60Ω±10% | |
| 空闲差分电压 | | ≥200mV | |
| 终端电阻 | | 两端各120Ω | |
| 屏蔽层接地 | | 单端 | |

## 三、协议层测试
| 项目 | 结果 | 标准 |
|---|---|---|
| 总帧数 | | ≥10000 |
| CRC 错误 | | 0 |
| 超时帧 | | <10 |
| 平均响应 | | <50ms |

## 四、压力测试
| 项目 | 结果 | 标准 |
|---|---|---|
| 断电恢复 | | <30s |
| 节点故障隔离 | | 不影响其他节点 |
| 干扰注入 | | 误码率 <0.5% |

## 五、长期运行
| 项目 | 结果 | 标准 |
|---|---|---|
| 连续运行 | | ≥72h |
| 总帧数 | | ≥86400 |
| 错误帧 | | 0 |
| 掉线次数 | | 0 |

## 六、结论
□ 通过  □ 需整改  □ 不合格
