弱电圈同名 “撞车”！PLC 电力载波系统，一条电力线同时送电 + 传数据

做智能化项目，很多人第一次听到 “PLC 电力载波”，第一反应就想到可编程逻辑控制器。 这是弱电行业最经典的名词误区！两个 PLC 缩写一模一样，但完全是两套东西。

我们前面讲的 PLC，全称 Programmable Logic Controller，可编程逻辑控制器，是硬件控制器，用来控制水泵、机组设备动作。 本文讲的 PLC 电力载波，全称 Power Line Communication，电力线载波通信，是通信技术，依靠已经布好的电力线缆传输数据信号。 单纯的电力载波系统本身，不含可编程逻辑控制器。

很多老旧改造项目，想增加设备监测、照明控制，但是现场管线已经封死，没办法重新开槽敷设通讯线。挖地、穿墙、吊顶拆除，施工成本高、工期长，业主很难接受。电力载波系统，就是专门解决这类布线难题的方案。

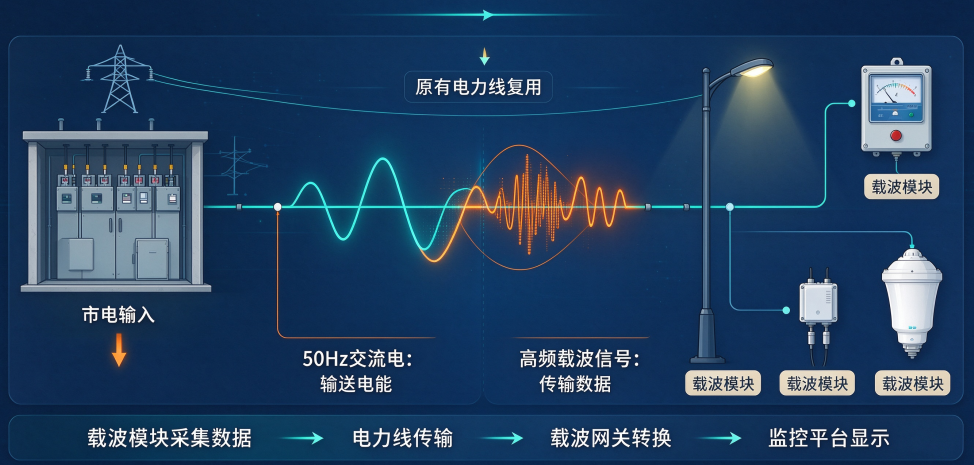

一、电力载波系统到底是什么？工作原理

简单理解：电力线本来只负责输送 50Hz 交流电，给灯具、仪表供电。 电力载波技术，通过载波调制解调模块，在电力线上叠加高频数字信号。电力线同时承担两个任务：输送电能 + 传输控制、采集数据。不需要额外布设 485 总线、网线。

整套系统组成：载波终端模块、载波网关、集中器。 现场传感器、智能灯具、监测仪表，接上电力载波模块，挂载在原有供电回路；网关把电力线上的载波信号转换成以太网数据，对接上位监控平台（IBMS、监控主机）。 数据走电线传输，只要有电，就能通信。

举一个项目场景：园区路灯改造。每一盏路灯供电线路已经全部敷设到位，新增远程单灯控制，如果单独拉通讯线，工程量巨大。采用电力载波方案，在路灯内置载波模块，集中器安装在配电房，直接利用原有路灯供电线，实现远程开关、调光、故障采集，大幅降低施工量。

二、电力载波系统的核心优势

✅ 复用原有电力线路，省去通讯线缆施工 改造项目最大亮点，不用开槽、不用新增信号线缆，大幅减少材料、人工成本，缩短施工周期。老厂房、老旧园区、隧道照明、存量建筑改造非常友好。

✅ 部署灵活，拓展方便 只要在同一供电台区内，新增监测设备只需要加装载波模块，接入现有供电回路，不需要重新布线扩容。后期点位增减比较灵活。

✅ 适配户外、长距离分散点位场景 路灯、隧道照明、厂区户外照明、配电房电表远程抄表，设备分散、距离远，单独布通讯线难度大，电力载波是行业成熟方案。

✅ 可以和自控系统搭配联动 项目如果需要设备联锁控制，可以搭配可编程逻辑控制器（自控 PLC）。自控 PLC 负责采集信号、编写控制逻辑，电力载波模块负责把现场仪表数据传回中控 IBMS 平台，二者组合使用，各司其职。

三、电力载波系统不可忽视的短板（项目选型重点）

很多项目踩坑，就是忽略电力载波天生的局限性。

1. 易受电网电磁干扰 变频器、开关电源、大功率机电设备启停，会在电网产生杂波噪声，干扰载波信号，造成丢包、通信不稳定。因此在机电设备密集的机房、大型商场内部，选型需要慎重评估。
2. 跨变压器、不同供电回路信号隔离 载波信号一般局限在同一个配电台区，经过变压器之后信号会衰减隔离，跨台区通信难度大；不同回路之间容易产生信号串扰，需要配套滤波器隔离。
3. 传输带宽有限 主流窄带电力载波，适合传输开关量、状态、能耗这类小数据包，不适合高清视频、大量高速数据传输。多用于监测、开关控制，不适合大数据场景。
4. 电网质量影响通信稳定性 电压波动、线路老化、接触不良，都会直接影响载波通信质量，项目前期需要评估现场电网工况。

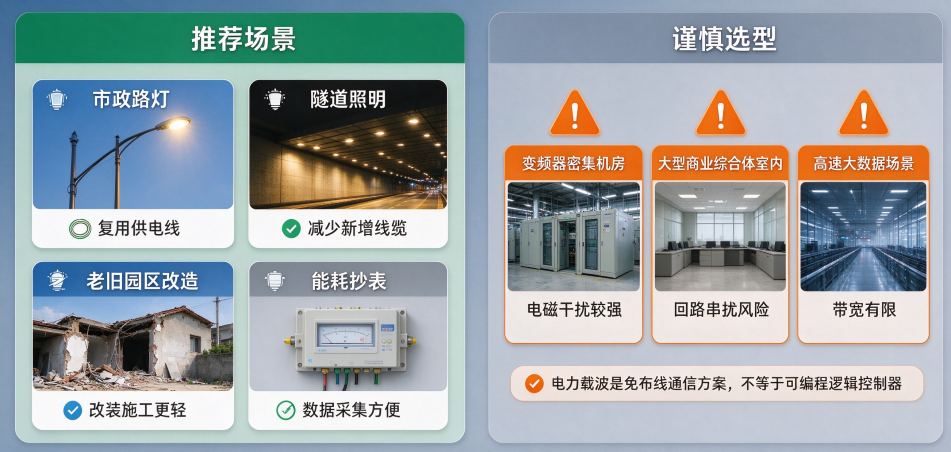

四、PLC 电力载波适用场景总结

✅ 推荐场景：市政路灯单灯控制、隧道照明、厂区户外照明改造、智能电表远程抄表、老旧园区能耗监测。

❌ 谨慎选型：变频器密集机房、大型商业综合体室内、电磁环境复杂、要求超高实时性控制场景。

一句话总结：电力载波 PLC，是免布线通信方案，依靠电力线传递数据；自控 PLC 是设备控制大脑，负责设备逻辑与联锁。二者缩写相同，功能完全不同，项目上可以搭配使用，不要混淆。
