星型反射内存交换机设计原理与端口转发机制

1 引言：反射内存为什么需要星型交换

反射内存（Reflective Memory，RFM）是面向硬实时分布式系统的一类共享内存网络。以GE（现Abaco）VMIC-5565系列为代表，它用一条2.12 Gbaud的串行光纤链路，把分散在不同机箱、不同工位上的节点卡上的一段SDRAM映射为全网一致的地址空间：任一节点写入本地内存，网络硬件在极短的、确定的时间内把这份数据复制到所有其他节点的同名地址上，应用层无需关心协议栈、无需操作系统介入。这种“写即广播、读即本地”的模型，使半实物仿真、飞行控制、电力同步采样等场景能够获得亚微秒级的确定性数据交换。

早期反射内存以环型（Ring）组网为主：节点卡首尾相连，光线从节点1进、节点2出，依次串接成一个闭合环。环网结构简单、成本低，但当系统从十几个节点扩展到数十上百个节点，或者对可靠性、布线和单点故障提出要求时，环网的结构性短板就暴露出来。星型反射内存交换机（Managed Hub / Star Coupler）正是为弥补这些短板而设计的：它把“逐节点绕行”改为“中心汇聚、端口直达”，是反射内存网络从实验性环走向工程化组网的关键设备。本文从交换机内部架构出发，剖析其端口转发、时钟同步与故障隔离的工作机理。

2 环网模式的局限

第一，节点数扩展受限。环网中每个节点既是数据源又是中继器，数据帧必须经过每一个节点的收发通道才能绕环一周。节点越多，数据帧途经的串化器/解串器（SerDes）和转发级数越多，累积的转发延迟和抖动随之增大；为维持环的闭合，任意两个相邻节点之间都必须维护一条完整的光纤段，节点规模越大，链路管理越复杂。

第二，单点故障即全网中断。环是一条闭合路径，某一段光纤断开、某个节点卡掉电或某个光模块失锁，都会把环切成两段，闭合环无法闭合，全网反射内存随即失效。在环网中通常需要配置冗余环（redundant ring）来缓解，但这使链路数量和节点成本近乎翻倍，且故障切换仍需要检测与重构时间。

第三，距离与时延随节点位置发散。环网里第一个收到数据的节点与最后一个收到数据的节点之间存在“绕环一周”的时间差，这个差值随节点数线性增大；对要求所有节点近乎同时看到同一帧数据的协同仿真而言，这种位置相关的时延偏差是难以接受的。多模光纤虽然支持约300米、单模支持约10公里的链路距离，但环网把这些段首尾串接后，最远节点的端到端路径会被显著拉长。

星型交换机的价值，就是把上述三个问题从“结构内生”变成“结构可解”：节点不再串接，而是各自用一条独立光纤直连中心交换机；中心设备负责把一帧数据同时、等距地分发到所有相关端口。

3 星型交换机的整体内部架构

一台星型反射内存交换机在物理上通常是19英寸1U机架式设备，前面板为一排可插拔的SFP光收发模块（如Abaco ACC-5595提供8个SFP端口）。从内部逻辑看，它由四个核心子系统构成：多光口收发模块、内部交换矩阵、全局地址映射表，以及广播分发逻辑，并辅以一个中心时钟分发单元。

每个端口对应一个独立的收发通道：SFP光模块完成光—电转换，其后紧跟SerDes完成2.12 Gbaud串行码流的恢复与位对齐，再经过8b/10b或类似编码解码，把串行比特流还原为节点地址、帧类型和载荷。每个端口在内部是“收”“发”两条物理上独立的逻辑通道，这一点与普通以太网交换机的端口概念一致，但反射内存帧非常短（动态包长4到64字节），因此交换机的处理流水线必须以线速、按字节吞吐设计，不能引入缓存排队造成的不确定时延。

交换矩阵（Crossbar）是各端口之间的数据交叉连接枢纽。与存储海量MAC地址表的以太网交换机不同，反射内存交换机的“转发”在本质上是一次受控的复制：一帧从某端口进入后，矩阵并不把它送到唯一目的地，而是根据帧类型决定“复制到哪些端口”。全局地址映射表维护的是“节点地址（Node ID）→ 物理端口”的静态对应关系，表项在链路初始化阶段由各节点上报自己的Node ID后建立。广播分发逻辑则负责把需要全网可见的帧，按表项同时向其余所有端口的发送通道扇出。

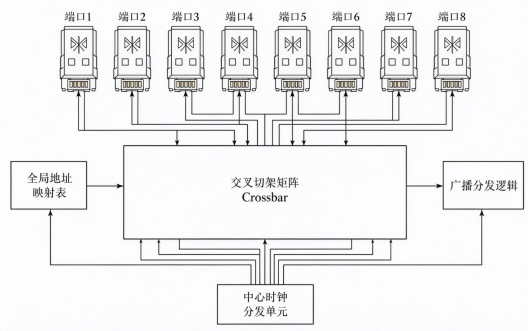

图1给出了这种架构的框图：顶部一排SFP端口模块向下汇入交叉开关矩阵，矩阵侧挂全局地址映射表与广播分发逻辑，底部中心时钟单元向各端口分发同步时钟。

图1 星型反射内存交换机内部架构框图

4 端口转发机制

反射内存交换机的端口转发，介于以太网交换机的“存储转发”与“直通转发”之间，又有自己鲜明的特点。存储转发（Store-and-Forward）要求把整帧收进缓存、校验通过后再转发，优点是能丢弃校验错误帧，缺点是引入整帧延迟；直通转发（Cut-through）在读到目的地址后立即开始转发，延迟低，但会把错误帧也转发出去。由于反射内存帧极短、且链路本身带有CRC/ECC检错，工程上更接近一种“地址即转发、边收边发”的线速流水线：一旦从帧头解析出源/目的节点地址和帧类型，转发决策立刻成立，帧载荷在经过矩阵时被同步复制到目标端口，既不等整帧落地，又不把明显失步或校验错误的帧放行。

数据包过滤是星型交换机区别于“光分路器式无源集线器”的关键能力。无源星型耦合器只是把光信号平均分给所有端口，不做任何判断；而托管式交换机在每个入端口维护一条检查流水线：先判断该帧是否有效同步、是否属于本网；再解析目的Node ID，查全局地址映射表。对于明确发往某一目标节点的数据帧，交换机只把它转发到对应那一个目标端口，而不是无脑扇出到全部端口——这样既节省了其他节点的接收带宽，也避免无关节点被无效中断打扰。只有当帧是广播型（写共享内存、需要全网一致刷新）时，广播分发逻辑才把它复制到除源端口外的所有端口。

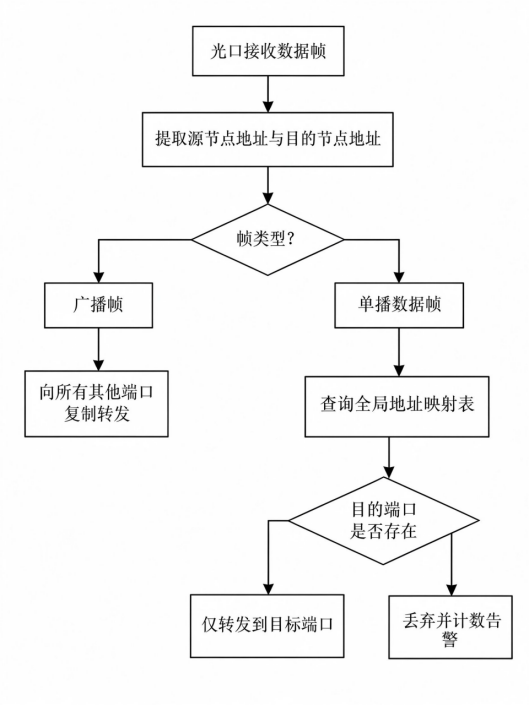

图2描述了这一转发流程：光口接收数据帧后，先提取源节点地址与目的节点地址，判断帧类型；广播帧走向“向所有其他端口复制转发”，单播数据帧则查询地址映射表、确认目的端口存在后“仅转发到目标端口”，目的端口不存在时丢弃并计数告警。

图2 端口转发与帧过滤流程图

5 星型与环网模式的对比

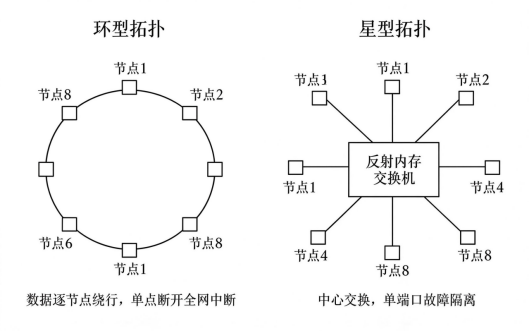

图3把两种拓扑并排画出：左侧环型拓扑中节点首尾串接成闭合环，右侧星型拓扑中所有节点经独立光纤汇聚到中心交换机。二者在延迟、容量、可靠性和布线复杂度上的差异，直接决定了它们适用的工程规模。

在延迟方面，环网中相邻节点间的转发延迟约为数百纳秒（VMIC-5565资料给出节点间约400～500纳秒量级），但这个延迟会沿环累积，最后一个节点看到数据的时间比第一个节点多绕环一周；星型拓扑下所有节点到中心交换机只有一跳，分发时延对全网各端口近乎一致，消除了“绕环一周”的位置相关偏差。在节点容量方面，环网受级数累积延迟约束，而星型交换机通过多机级联可把网络扩展到最多256个节点（ACC-5595类集线器即支持多台级联、全网上限256节点）。在可靠性方面，星型的单端口故障被隔离在本地，在布线方面则把“串行菊花链”改为“星形点对点”，任一条光纤只影响一个节点。

图3 环型拓扑与星型拓扑对比

表1 环型组网与星型组网特性对比

6 交换机内部时钟同步与相位对齐

反射内存网络对时序极其敏感，因为“所有节点同时看到同一帧”这一特性本身就建立在严格的收发相位关系上。环网时代，时钟是沿环逐级恢复、逐级转发的，节点卡从收到的码流中提取时钟并用于本端发送。引入中心交换机后，网络需要一个更稳定的时序基准：交换机内部设置中心时钟分发单元，由它产生统一的发送参考时钟，并通过各端口内部的时钟树分发到每一个SerDes发送通道。

对接收方向而言，每个端口仍需从本端口收到的串行码流中做时钟数据恢复（CDR），并利用帧中的同步码型（sync pattern）做相位锁定；交换机在内部对各发送通道做相位对齐补偿，使同一帧从不同端口发出时，到达各节点的时间偏差被压缩到设计指标内。工程上需要关注的是：光纤长度不一致会引入路径差，多模300米、单模10公里量级的光纤在光程上的差异，需要在交换机侧通过可配置的延迟补偿（elastic buffer / 相位调整）加以吸收，才能保证全网节点在同一时钟沿上采样到一致的数据。这也是为什么托管式交换机要专门检测“有效同步码型”是否存在——它既是判活依据，也是时钟锁定的依据。

7 故障隔离：单端口旁路与报警

星型交换机在可靠性上的核心设计，是把故障限制在单个端口内。以ACC-5595为例，交换机会持续监测每个端口的两个状态量：光信号是否丢失（loss of signal），以及码流中是否存在有效同步码型（loss of sync pattern）。一旦某端口出现信号丢失或同步码型丢失，判定为对端节点掉电、光纤断开或光模块失效，交换机会自动旁路（bypass）该端口：把它从活动转发列表中摘除，不再向其复制数据，也不让它的异常码流污染矩阵。

这种旁路是可配置的——既可以仅按信号丢失触发，也可以按同步码型丢失触发。被旁路的端口不会拖垮全网，其余节点的反射内存照常工作，这正是星型相对环网“一处断、全网瘫”的根本改善。同时，交换机会把事件计数并通过管理口（如前面板指示或监视接口）上报：哪一个端口、何时发生了信号丢失或同步丢失、旁路了多少次，供运维系统定位是某台仿真机掉电、某根光纤弯折还是某个SFP模块老化。对大规模仿真实验室而言，这种“单端口可观测、可隔离、可报警”的能力，比节省几个光模块重要得多。

8 典型产品参数

结合VMIC-5565反射内存家族与配套托管集线器的公开资料，可以归纳出星型交换机的典型参数量级：链路串行速率2.12 Gbaud；动态包长4～64字节；非冗余模式下持续传输率约43 MB/s（单次长字访问）到170 MB/s（64字节猝发）；板载SDRAM为128/256 MB；多模光纤段约300米、单模光纤段可达10公里。端口配置上，单机常见为8口（如ACC-5595为8×SFP、19英寸1U机架），更大规模系统通过机箱扩展或多机堆叠形成16口、32口配置，并最终通过集线器级联把全网节点扩展到最多256个。需要强调的是，具体每节点可用带宽、缓存深度与延迟指标应以所选厂商数据手册为准，上述数值为5565家族公开规格给出的量级。

表2 星型反射内存交换机典型参数（5565家族量级）

9 工程应用：大型仿真实验室的星型组网

以一个半实物仿真实验室为例：系统包含操作员座舱、运动平台、舵面加载、实时动力学解算机、视景计算机等二十余个节点，分散在不同机柜甚至不同房间。若沿用环网，任意一台解算机掉电都会中断整个仿真试验，排障时还得顺着菊花链逐段排查；改用星型交换机后，每台节点机用一条独立多模光纤接入机房中心的托管交换机，交换机再用单模光纤跨房间连接远端工位。

这样带来三个直接工程收益：其一，某台操作员座舱机调试重启时，交换机自动旁路其端口，其余节点的实时解算不被打断；其二，新增一个仿真子系统只需在空余SFP端口插入一条光纤并分配Node ID，不必改动既有环的闭合关系；其三，所有节点在近乎相同的时延下刷新共享内存，视景、运动平台与动力学解算之间的数据相位一致性更好，有利于提高仿真逼真度。当节点规模超过单机端口数时，再用第二台、第三台交换机级联，平滑扩展到数十乃至上百节点。

综上，星型反射内存交换机并非简单地“把环拉直”，而是在内部用交叉矩阵、全局地址映射表、线速帧过滤、中心时钟分发与单端口自动旁路，系统性地解决了环网在节点扩展、单点故障、位置相关时延和布线运维上的结构性问题。对从事反射内存组网的系统工程师而言，理解其内部转发与时钟机理，是合理选型、正确配置故障旁路策略、以及在FPGA侧设计兼容节点卡的前提。
