双冗余反射内存环网的可靠性设计与故障切换

原创
作者头像
天津拓航科技有限公司
发布于 2026-10-15 17:08:26
发布于 2026-10-15 17:08:26
240
举报
文章被收录于专栏:反射内存反射内存

一、引言:反射内存环网及其可靠性挑战

反射内存网络(Reflective Memory Network)是一种基于光纤环路的分布式共享内存实时总线,广泛应用于航空航天综合电子、舰船作战系统、电力实时监控、轨道交通信号等对确定性和可用性要求极高的领域。在这类系统中,多个节点通过高速光纤环形互联,任一节点写入本地内存的数据会在微秒级内被环上所有其他节点镜像读取,形成“全局共享变量”语义。与传统以太网不同,反射内存网采用广播式串行环结构,协议处理固化在FPGA或专用ASIC中,端到端延迟固定且与节点数近似线性,特别适合几十到上百节点的硬实时场景。

然而,正是这种串行环结构带来了一个根本性的可靠性矛盾:环上任意一段光纤或任一节点光收发机失效,都可能导致整个环路断开,全网数据流通中断。对于运载火箭、载人飞船、电网调度等不可中断任务,单环反射内存网的这一固有缺陷无法接受。双冗余环网通过主备两条物理独立的光纤环同时承载相同数据,使系统在任意单点故障下仍能保持通信不中断,成为高可靠场合的标准配置。本文从可靠性设计角度,剖析双冗余反射内存环网的架构原理、故障检测、切换机制及工程实现要点。

二、单环网的可靠性局限

单环反射内存网采用单向串行数据流:数据帧从一个节点出发,经过后续节点依次转发,最终回到发送节点完成环回。这种结构决定了其故障模式具有明显的“链式传导”特征——环上任何一处断开,整个环的连续性即被破坏。

第一类典型故障是光纤断裂。环网任一点的光纤被啮咬、施工挖断或活动接头松动,都会使断点下游方向的所有节点失去上行数据。由于环是单向闭合的,断点两侧节点之间没有第二条绕行路径,数据帧无法自动改道,整个环网实际上裂变为两段,节点间共享内存数据全部冻结。

第二类是节点故障。某个节点的光模块失效或FPGA转发逻辑吊死,等同于在该节点处断开了环的连续性。即便该节点CPU仍然存活、应用程序正常,它已经无法继续转发数据流,环网同样中断。这是一种典型的“单点拖垮全网”模式。

第三类是光链路性能劣化。光功率裕量不足、连接器端面污染或温度漂移导致误码率逐渐升高,CRC错误帧累积。这类故障不像硬断线那样立即中断通信,而是以静默错误的方式污染共享内存数据,在闭环控制系统中可能引发更隐蔽、更危险的后果。

从可靠性框图看,单环反射内存网的所有节点、所有光纤段、所有光模块均为串联关系,系统MTBF受限于串联模型:任一串联元件失效即导致全网失效,系统可靠度随节点数增加而显著下降。这就是引入冗余设计的根本动机。

三、双冗余环网架构设计

双冗余环网在物理上部署两条相互独立的光纤环,记为环A(主环)和环B(备环)。每个反射内存节点卡配置两个独立的光收发通道,分别接入环A和环B,节点内部具有两套接收比较逻辑或时分复用一套转发逻辑。两个环在物理路由上严格分离,从结构上消除共因故障路径。

正常工作模式分为两种。第一种是热备(双活,Parallel Redundancy):环A和环B同时、同序地传输完全相同的数据帧。接收节点同时监听两个环,选择先到达或CRC校验通过的一帧上送主机。这种模式下任一环节点故障对接收端完全透明,切换时间为零,但带宽资源占用翻倍。

第二种是冷备(主备,Standby):正常时仅主环A承载业务,备环B处于静默监听或低速自检状态。主环故障后,备环B接管业务。这种方式节省光模块长期上电功耗、减缓老化,但需要一个检测加切换过程,存在微秒到毫秒级的中断窗口。在航天、导弹等关键任务中,热备模式因其零中断特性被优先采用;在长距离地面环网中,冷备模式可降低光器件长期运行的失效率。

需要强调的是,双冗余不是简单地把两根光纤并在同一环路上,而是两条拓扑完整、物理独立的闭合环,每个节点都在两条环上同时有一个收发端口。这样任意单段光纤、单个光模块、单个节点转发通道的失效,都有另一环作为完整后备。

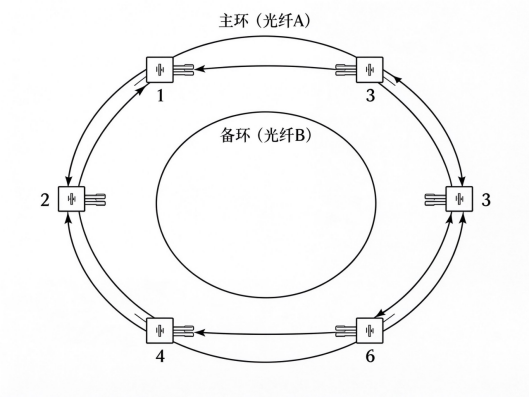

图1 双冗余反射内存环网拓扑示意图(主环A+备环B)
图1 双冗余反射内存环网拓扑示意图(主环A+备环B)

四、故障检测机制

快速、可靠且无漏检的故障检测是冗余切换的前提。双冗余反射内存卡在硬件层同时运行四类检测机制,并行采集、按“或”逻辑触发切换:

(1)光链路信号丢失检测(LOS,Loss of Signal):光模块内置LOS检测器,当输入光功率低于设定阈值时立即拉出告警电平,响应时间通常在纳秒到微秒级。这是最直接、最快速的硬故障检测手段,覆盖光纤折断、光模块失效等场景。

(2)同步码型丢失检测(Loss of Block Lock):反射内存帧结构中包含固定的帧同步码(特定 comma 符号或K码)。接收端CDR/PLL持续检测同步锁定位,连续N个帧周期未锁定即判定链路失步,覆盖对端发端停止发送但光功率未完全消失的故障。

(3)CRC错误率监测:每帧附带CRC校验。节点MAC在单位时间窗口内统计CRC错误帧数,错误率超过门限(如1%)即上报链路劣化事件。这类检测专门用于捕捉光功率缓慢劣化、连接器污染、温度漂移等软故障,避免系统在错误数据下继续运行。

(4)心跳与超时检测:每个节点周期性发送维护帧,相邻节点在规定时间(数百纳秒到数微秒)内未收到邻居维护帧即判定邻居节点或本段链路死亡。该机制与LOS互补,覆盖节点逻辑吊死但光口仍发光的异常。

四类检测并行运行,从硬断线到软劣化形成完整覆盖。典型检测时间在1至10微秒量级,远快于工业以太网MRP协议的毫秒级检测,为后续微秒级切换争取了时间预算。

五、故障切换过程与环回重构

当某一段光纤断裂或某一光口失效时,故障点相邻的两个节点通过LOS或同步检测立即感知。随后执行环回(Loopback / Wrap)重构:每个节点将故障方向的发送光口与接收光口在物理层短接,或通过内部高速开关切换,使数据流绕过断点,沿相反方向在剩余链路上闭合形成新的单环。

以六节点环为例,节点3和节点4之间光纤断裂:节点3检测到下行输出方向异常,节点4检测到上行输入丢失。两节点同时执行环回——节点3把收到的数据环回到另一个方向发送,节点4同样环回。原环被“折叠”成一条从节点3经节点2、节点1、节点6、节点5到节点4的单向通路,所有节点仍保持数据同步,全网业务在微秒级内恢复。

切换时间由三部分构成:故障检测时间(1至10微秒)、环回开关切换时间(FPGA硬连线,通常小于1微秒)、环路重新锁定时间(CDR重锁,数微秒)。总切换时间典型值为5至20微秒,对反射内存网的微秒级周期任务而言,相当于丢失1至3个数据帧,对大多数控制算法可接受。

在热备双活模式下,由于备环B从未中断,接收端始终有有效数据,切换完全透明、数据零丢失;在冷备模式下,上述环回期间存在短暂的数据空洞,应用层需配合短周期重试或保持值输出。

双环同时故障(如主备环同沟敷设被一次施工挖断两处,或节点两套光模块因共用电源同时失效)属于极端共因故障。系统进入降级策略:保留任何一条仍可用的链路作为单环运行,同时上报告警;若双环均断,则节点本地保持最后有效数据并冻结输出,等待人工介入。

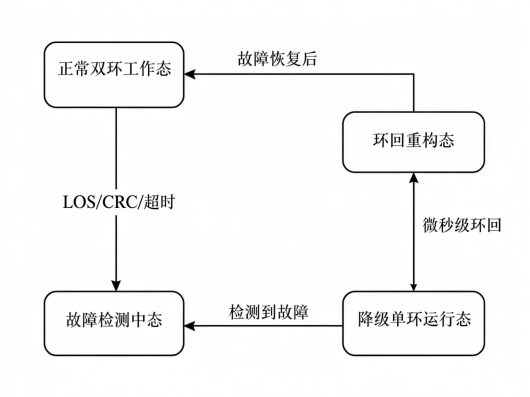

图2 双冗余环网故障切换状态机
图2 双冗余环网故障切换状态机

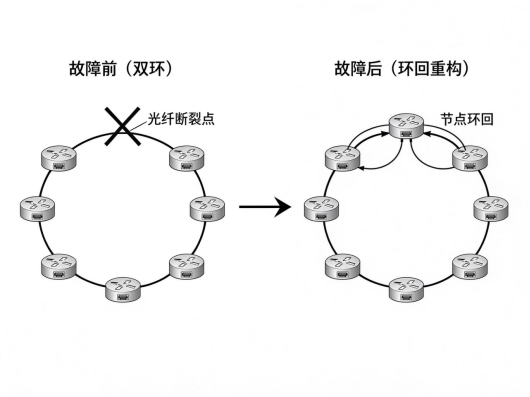

 图3 故障前后环网重构对比(节点环回形成新单环)
图3 故障前后环网重构对比(节点环回形成新单环)

六、可靠性指标与可用度分析

设单环系统单次故障即导致全网中断,单环可用度A₁ = MTBF₁/(MTBF₁+MTTR)。双冗余热备系统中,只有当两个环同时失效时系统才中断。若两环故障统计独立,系统不可用度为(1-A₁)²,即可用度提升为 A₂ = 1 - (1-A₁)²;当A₁接近1时,A₂≈2A₁。

以典型反射内存环MTBF=10⁵小时、MTTR=1小时估算:单环可用度A₁ = 10⁵/(10⁵+1) ≈ 0.99999;双环热备不可用度 = (1-0.99999)² = 10⁻¹⁰,可用度 ≈ 0.9999999999。即年不可用时间从单环的约5.26分钟降至双环热备的约0.05秒,MTBF等效提升约两个数量级。

需要强调,上述计算假设两环故障统计独立。若主备环同沟敷设、共用连接器面板或共用电源,一次施工事故可同时打断两环,独立性被破坏,冗余收益大打折扣。这正是下文工程实践强调物理分离与电源独立的根本原因。

切换时间方面:热备双活模式切换时间为0微秒(无缝),冷备环回重构模式为5至20微秒。对比工业以太网MRP的约200毫秒、RSTP的秒级恢复,反射内存双环在硬实时场景中具有两到三个数量级的优势。

表1 单环与双冗余环网可靠性指标对比

指标项

单环反射内存网

双冗余热备环网

典型MTBF

约10⁵小时

等效约10⁷小时(双环独立)

故障检测时间

不适用(无切换)

1~10 μs

故障切换时间

全网中断

0 μs(双活)/ 5~20 μs(环回)

可用度(MTTR=1h)

≈0.99999

≈0.9999999999

年不可用时间

约5.26 min

约0.05 s

单故障容忍

不容忍

容忍任意单环节点/光纤故障

七、工程实践要点

(1)双环光纤路由物理分离:主环光纤与备环光纤必须走不同的线槽、不同的竖井、不同的路由区段,严禁同沟敷设。在舰船中应分舱布放,在航天器中应沿结构对称两侧走线,确保任意单点机械损伤只破坏一个环,从物理上保证故障独立性。

(2)节点双光口配置:每个节点选用带双冗余光口的反射内存卡(如双通道PMC/XMC/PCIe板卡),两个光口由独立电源支路和独立时钟驱动,避免共用电源去耦电容失效导致双通道同时掉电。

(3)光功率预算冗余:每条链路预留6dB以上光功率裕量,以应对温度老化和连接器污染,降低CRC软故障概率;同时定期通过管理口读取光模块数字监测量(DOM),纳入预测性维护。

(4)与单环系统的兼容性:双冗余卡通常可工作在单环兼容模式,即只插一个光口当普通反射内存卡使用。系统升级时可先将关键节点更换为双口卡、其余节点保留单口,逐步过渡,无需一次性全网更换,降低改造成本和风险。

(5)在线监测与BIT:节点管理口实时上报两环LOS、CRC错误率、光功率状态,接入系统机内自检测(BIT)和健康管理(HM),支持故障预警、定位和记录,为事后分析和维护调度提供数据支撑。

八、与其他冗余方案的对比

在高可靠通信领域,双网冗余、双环冗余、星型冗余是三种典型方案。双网冗余(参考IEC 62439-3 PRP思路)采用两套完全独立的交换机和布线,零切换时间,但成本高、占用节点两个网口,适合地面控制中心等节点数较少的场合。

双环冗余(本文方案)两条环共享节点背板,仅增加一组光口和环回逻辑,切换时间为微秒级,节点数较多时性价比最优,是反射内存网的主流冗余方式。星型冗余(双星型,中心交换机冗余)中中心交换机成为新的故障点,需双中心加跨链路,布线量大、延迟受存储转发交换影响,时间确定性不如环形广播。

三种方案的对比如表2所示。工程选型时,硬实时、大节点数、低延迟场景优先选双环冗余;节点数少且可接受独立双网成本时可选PRP双网;仅在管理网等非实时场景考虑星型冗余。

表2 三种冗余方案技术对比

对比维度

双网冗余(PRP)

双环冗余(反射内存)

星型冗余(双星型)

切换时间

0(双发双收)

0(双活)/ 5~20μs(环回)

毫秒~秒级

时间确定性

高

很高(广播串行)

受交换转发影响

节点数扩展

受交换机端口限制

支持数十至上百节点

受中心交换机限制

布线成本

两套完全独立

双环共享节点背板

每节点两条星型线

典型应用

地面控制中心

航天/舰船/轨交实时总线

管理网、非实时数据网

九、结语

双冗余反射内存环网通过双物理环并行、微秒级故障检测、硬件环回重构三大机制,把单环“一断全断”的串联失效模式改造为“容忍单点故障”的并联结构,在不牺牲反射内存网时间确定性的前提下,将系统可用度提升约两个数量级。

工程设计中必须坚持光纤物理路由分离、节点双口独立供电、光功率裕量充足三条原则,否则冗余架构的理论收益会被共因故障吞噬。对于军工、航天、电力、轨交等领域的硬实时系统,双环冗余是反射内存网从“能用”走向“可信”的关键一步,也是高可靠通信设计中成本与可用性平衡的经典范式。
