问TXM_MODULE_MANAGER_16_MPU for STMEZH7
EN

Stack Overflow用户

提问于 2022-08-31 12:05:12

回答 1查看 38关注 0票数 1

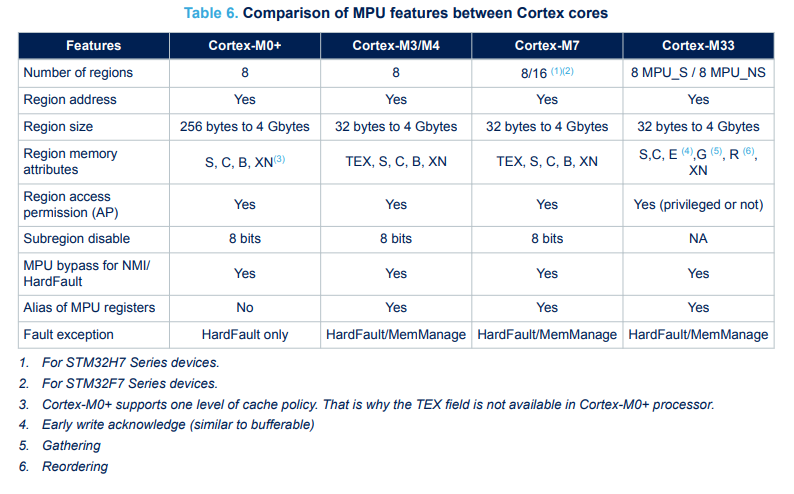

根据应用程序说明AN4838第12页，STMEZH7只有8个区域。但是，项目STM32H747I描述中有以下语句

TXM_MODULE_MANAGER_16_MPU是一个预处理器定义，应该同时添加到C和程序集预处理器定义列表中，以允许stm32H7xx家族上的应用程序正常工作。

我搜索了这个符号，看看它是否真正引用了16个区域的MPU配置，而不是8个，我在tx_thread_schedule中找到了以下内容：

config_mpu:
    LDM     r0!,{r2-r9}                             // Load MPU regions 0-3
    STM     r1,{r2-r9}                              // Store MPU regions 0-3
    LDM     r0!,{r2-r9}                             // Load MPU regions 4-7
    STM     r1,{r2-r9}                              // Store MPU regions 4-7
#ifdef TXM_MODULE_MANAGER_16_MPU
    LDM     r0!,{r2-r9}                             // Load MPU regions 8-11
    STM     r1,{r2-r9}                              // Store MPU regions 8-11
    // Regions 12-15 are reserved for the user to define.
    LDM     r0,{r2-r9}                              // Load MPU regions 12-15
    STM     r1,{r2-r9}                              // Store MPU regions 12-15
#endif

我尝试用STM32H735删除项目的符号，但它会产生意想不到的行为。，这是否意味着AN是错误的，我们可以配置16个区域，这也意味着我们可以配置128个( 16 *8)次区域?

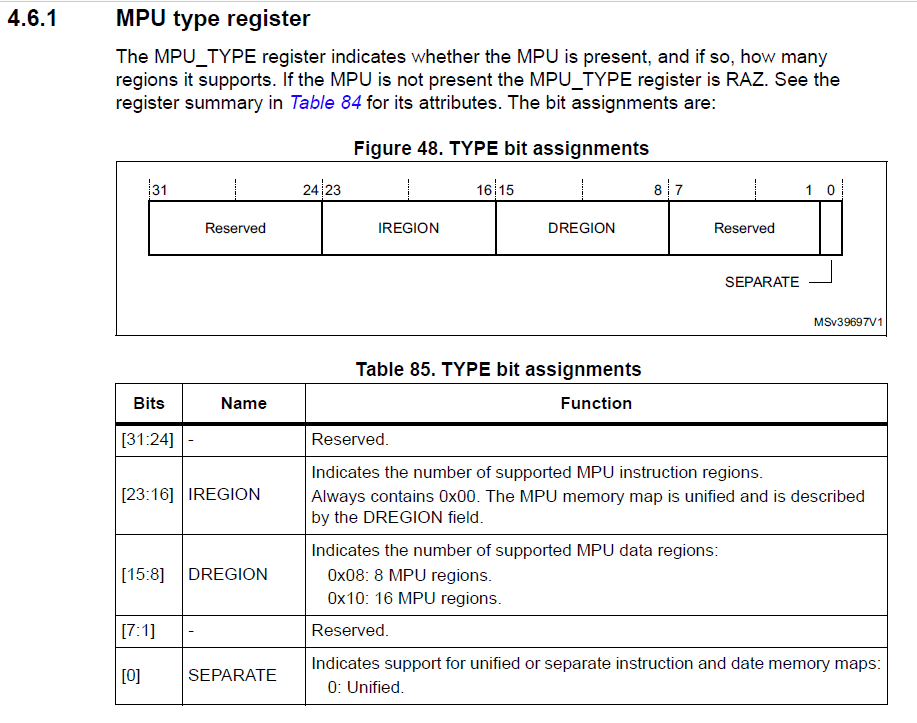

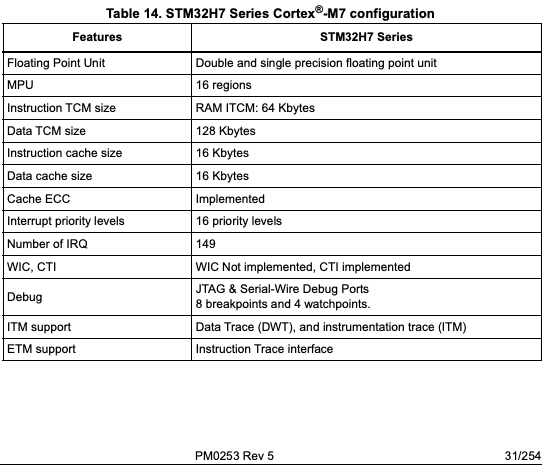

编辑：从链接的手动P254响应后，删除TXM_MODULE_MANAGER_16_MPU以指示它有16个区域导致意外行为，MPU_TYPE.DREGION= 0x10也表示16个区域，
