Stack Overflow用户

提问于 2022-09-10 21:09:45

回答 1查看 616关注 0票数 0

我一直试图将这些子表设置为2x5，但它是作为每行一个子表生成的。我试过了迷你页，parbox，调整框，我所知道的任何东西都不能将5个子表打包到一行中。代码被缩短为2x2示例。如有任何建议，我将不胜感激。谢谢:)

\begin{table*}
\centering
\caption{\textcolor{red}{Confusion matrices for well-known pretrained convolutional neural networks}}

\begin{subtable}[h!]{0.18\textwidth}
    \centering
    \begin{tabular}{ccccc}
    & & \multicolumn{3}{c}{Predicted} \\
    & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
    \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{60} & \multicolumn{1}{c|}{5} & 7\\ \cline{2-5}
    & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{8} & \multicolumn{1}{c|}{82} & 6\\ \cline{2-5}
    & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{6} & \multicolumn{1}{c|}{3} & 99
\end{tabular}
\subcaption{DenseNet 121}
\label{tab:conf_densenet121}
\end{subtable}

\hfill

\begin{subtable}[h!]{0.18\textwidth}
    \centering
    \begin{tabular}{ccccc}
    & & \multicolumn{3}{c}{Predicted} \\
    & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
    \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{65} & \multicolumn{1}{c|}{2} & 5\\ \cline{2-5}
    & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{86} & 3\\ \cline{2-5}
    & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{4} & \multicolumn{1}{c|}{3} & 101
\end{tabular}

\subcaption{DenseNet 201}
\label{tab:conf_densenet201}
\end{subtable}

\vskip\baselineskip

\begin{subtable}[b]{0.18\textwidth}
    \centering
    \begin{tabular}{ccccc}
    & & \multicolumn{3}{c}{Predicted} \\
    & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
    \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{63} & \multicolumn{1}{c|}{4} & 5\\ \cline{2-5}
    & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{5} & \multicolumn{1}{c|}{90} & 1\\ \cline{2-5}
    & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{3} & \multicolumn{1}{c|}{4} & 101
\end{tabular}
\caption{ResNet50 V2}
\label{tab:conf_resnet50v2}
\end{subtable}

\hfill

\begin{subtable}[b]{0.18\textwidth}
    \centering
    \begin{tabular}{ccccc}
    & & \multicolumn{3}{c}{Predicted} \\
    & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
    \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{62} & \multicolumn{1}{c|}{6} & 4\\ \cline{2-5}
    & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{88} & 1\\ \cline{2-5}
    & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{2} & \multicolumn{1}{c|}{4} & 102
\end{tabular}
\caption{ResNet152 V2}
\label{tab:conf_resnet152v2}
\end{subtable}

\label{tab:confusion}
\end{table*}

subfigure

latex

回答 1

Stack Overflow用户

回答已采纳

发布于 2022-09-11 02:28:27

如果每个表将完全相同，则只需使用一个简单的模式：

\hfill表、\hfill表、\hfill表等。

如果它们将是不同的，则可以使用tabular。请记住，如果要将元素水平放置，则不能添加额外的空行。它会导致LaTeX开始新的段落。

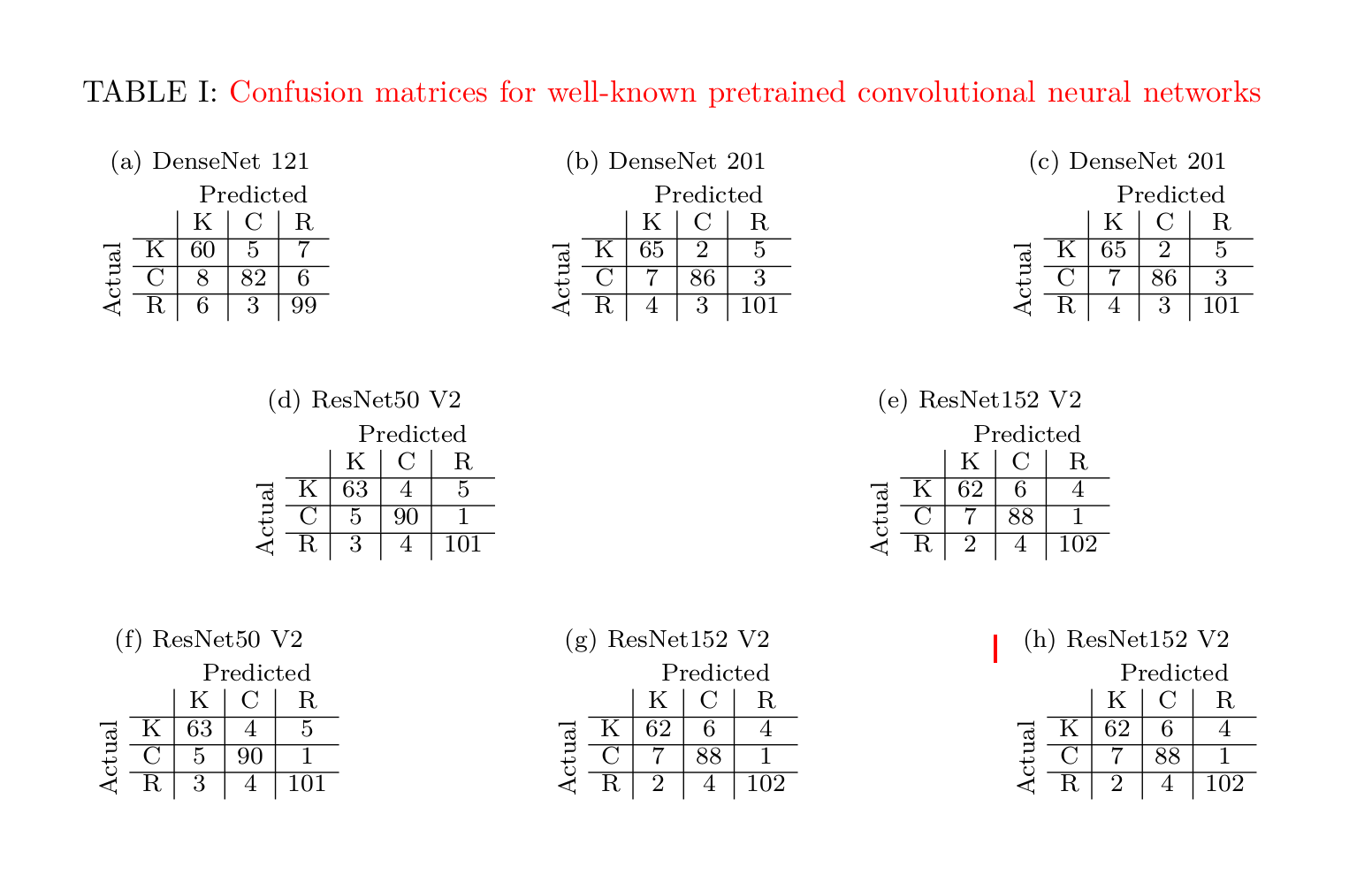

我创建了一个由3/2/3表组成的网格。\subfloat[]{}也是制作子标题的一个方便的宏；它是用次图定义的。只有在要对每个表进行引用时，才需要任何与sub-相关的宏。如果不这样做，您可以安全地删除\subfloat和次图。

\documentclass[journal]{IEEEtran}
\usepackage{xcolor}
\usepackage{multirow}
\usepackage{subfig}
\usepackage{rotating}
\usepackage[colorlinks]{hyperref}
\usepackage{kantlipsum}

\captionsetup[table]{position=top,skip=12pt}
\captionsetup[subtable]{position=top,captionskip=2pt}


\begin{document}
\section{The first section}
\kant[1-5]

Reference to the Table~\ref{tab:conf_resnet}.

References to sub-tables:
\begin{itemize}
\item Table~\ref{tab:conf_densenet121}
\item Table~\ref{tab:conf_densenet201}
\item Table~\ref{tab:conf_densenet2011}
\item Table~\ref{tab:conf_resnet50v2}
\item Table~\ref{tab:conf_resnet152v2}
\item Table~\ref{tab:conf_resnet50v22}
\item Table~\ref{tab:conf_resnet152v22}
\item Table~\ref{tab:conf_resnet152v23}
\end{itemize}

\begin{table*}
  \setlength\tabcolsep{4pt}
  \caption{\textcolor{red}{Confusion matrices for well-known pretrained convolutional neural networks}}
  \label{tab:conf_resnet}
  \hfill%
  \subfloat[DenseNet 121]{%
    \label{tab:conf_densenet121}%
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{60} & \multicolumn{1}{c|}{5} & 7\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{8} & \multicolumn{1}{c|}{82} & 6\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{6} & \multicolumn{1}{c|}{3} & 99
    \end{tabular}}
  \hfill%
  \subfloat[DenseNet 201]{%
    \label{tab:conf_densenet201}%
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{65} & \multicolumn{1}{c|}{2} & 5\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{86} & 3\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{4} & \multicolumn{1}{c|}{3} & 101
    \end{tabular}}%
  \hfill%
  \subfloat[DenseNet 201]{%
    \label{tab:conf_densenet2011}%
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{65} & \multicolumn{1}{c|}{2} & 5\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{86} & 3\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{4} & \multicolumn{1}{c|}{3} & 101
    \end{tabular}}%
  \hspace{\fill}

  \vspace{12pt}

  \hfill%
  \subfloat[ResNet50 V2]{%
    \label{tab:conf_resnet50v2}
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{63} & \multicolumn{1}{c|}{4} & 5\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{5} & \multicolumn{1}{c|}{90} & 1\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{3} & \multicolumn{1}{c|}{4} & 101
    \end{tabular}}%
  \hfill%
  \subfloat[ResNet152 V2]{%
    \label{tab:conf_resnet152v2}
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{62} & \multicolumn{1}{c|}{6} & 4\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{88} & 1\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{2} & \multicolumn{1}{c|}{4} & 102
    \end{tabular}}%
  \hspace{\fill}

  \vspace{12pt}

  \hfill%
  \subfloat[ResNet50 V2]{%
    \label{tab:conf_resnet50v22}
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{63} & \multicolumn{1}{c|}{4} & 5\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{5} & \multicolumn{1}{c|}{90} & 1\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{3} & \multicolumn{1}{c|}{4} & 101
    \end{tabular}}%
  \hfill%
  \subfloat[ResNet152 V2]{%
    \label{tab:conf_resnet152v22}
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{62} & \multicolumn{1}{c|}{6} & 4\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{88} & 1\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{2} & \multicolumn{1}{c|}{4} & 102
    \end{tabular}}%
  \hfill%
  \subfloat[ResNet152 V2]{%
    \label{tab:conf_resnet152v23}
    \begin{tabular}{ccccc}
      & & \multicolumn{3}{c}{Predicted} \\
      & \multicolumn{1}{c|}{} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{C} & R \\ \cline{2-5}
      \multirow{3}{*}{\rotatebox[origin=c]{90}{Actual}} & \multicolumn{1}{c|}{K} & \multicolumn{1}{c|}{62} & \multicolumn{1}{c|}{6} & 4\\ \cline{2-5}
      & \multicolumn{1}{c|}{C} & \multicolumn{1}{c|}{7} & \multicolumn{1}{c|}{88} & 1\\ \cline{2-5}
      & \multicolumn{1}{c|}{R} & \multicolumn{1}{c|}{2} & \multicolumn{1}{c|}{4} & 102
    \end{tabular}}%
  \hspace{\fill}
\end{table*}
\end{document}

票数 1
