Gnuplot:使用自定义点形状，并有图例条目
Gnu图提供了许多在散点图中使用的点样式，如十字图、星图、正方形、圆圈等。可用的点类型可以是demonstrated，使用test命令。
但是，对于特定的应用程序，我需要不同的符号，我需要显示这些符号的图例条目。
特别是，我需要四个以上的符号，可以绘制在轮廓和填充状态(例如三角形指向左或右，平行图或非方形矩形)。
使用其他形状的方法有很多种(每种方法对终端都有一些要求，例如unicode支持)：
- using PNG images
- 对每个点使用
set label '□' at 3,4，可以用任何unicode字符(如◁，▶，▭，▮等)替换其中的-) - 使用
plot ... with labels并提供unicode字符作为标签
所有这些方法的问题是，我无法获得适当的图例(键)条目，包括符号。
我曾考虑自己策划这个传奇，但我认为这是不可行的原因有两个：
- 要将图例绘制到图表的右边(或者在图表的右下角)，我需要计算图例的宽度，这取决于字体。
- 其中一些图可能同时包括一行和点(例如
using linespoints用于常规Gnuplot类型)，这两者都必须在图例中显示。
我是以编程方式生成Gnuplot输入文件的，所以一个显式列出所有点(如上面提到的set label方法)或需要一些计算的方法是可以的。
回答 3
Stack Overflow用户
发布于 2013-05-03 11:56:53
这不是一个答案，因为我要告诉你改变你的终端.我知道..。

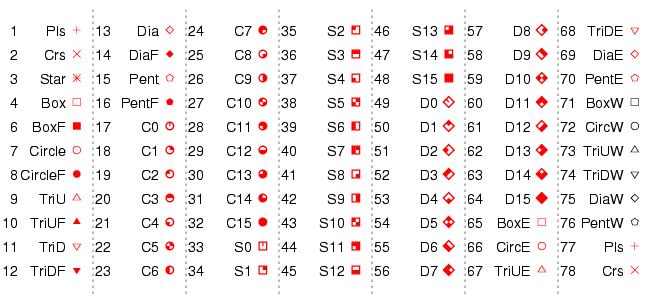

目前还没有办法在gnu图中添加用户定义的点形状，但是PostScript终端允许大约70种不同的形状：
在下面的讨论中，他们指出没有添加用户定义点类型的通用机制。他们提出了你在问题中给出的解决方案。https://groups.google.com/forum/?fromgroups=#!topic/comp.graphics.apps.gnuplot/in57UNxG2o0
我认为实现你的目标的方法可能是
- 使用postscript处理“人类可读的”.ps文件，使用默认的点类型。
- “process”(=解析) .ps文件(在我看来就像“盗梦空间”)将旧时尚丑陋的默认点类型更改为您喜欢的东西，从unicode字符到本地绘制的形状。
- ps2pdf或ps2somethingyoulike处理的.ps文件。
恐怕我将不得不面对同样的问题，所以如果你找到一个更容易的解决方案，就让世界知道:)
Stack Overflow用户
发布于 2013-05-03 20:14:43
如果有人想扰乱后simple路线，这里有一个简单的例子：
每个符号都由ps文件中的名称(参见Pascali的答案中的表)来定义，例如：
/BoxF {
....3 or 4 lines of terse code ...
} def用你自己的定义代替:这是一个大写字母Pi。
/BoxF {
stroke gsave moveto % required, this finishes prior line and moves to point
0 30 rmoveto % nudge symbol to get it centered properly
/Symbol findfont 120 scalefont setfont (P) Cshow
grestore
} def这个简单的例子可能需要为不同类型的情节调整数字(字体大小)。
如果您想使用postscript解释器不知道的字体，则需要手动包含它们。
Stack Overflow用户
发布于 2013-05-07 10:09:05
类似于Pascail的回答，您也可以使用SVG而不是Postscript来完成这个任务。
SVG基于XML，可能比Postscript (使用XML库)更容易处理，也可能不容易。它还支持unicode。
https://stackoverflow.com/questions/16189187
