提问于 2014-06-04 20:02:47
我想在调色板中定义特定颜色的范围：
例如：
set pm3d;
set pm3d map;

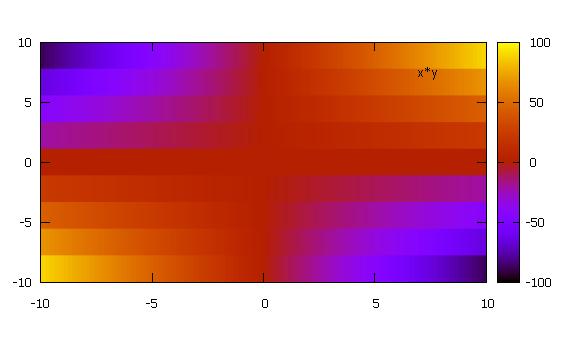

splot x*y;给予：
我想把红色从-50开始到50。我该怎么做？
回答 1
Stack Overflow用户
回答已采纳
发布于 2014-06-04 20:29:04
对于标准的gnuplot调色板，您可以实现如下所示：
定义gnuplot的标准调色板的红色、绿色和蓝色值的函数是
red(x) = sqrt(x)
green(x) = x**3
blue(x) = sin(2*pi*x)请参阅show palette以查看使用了哪些函数(rgb color mapping by rgbformulae are 7,5,15)。使用show palette rgbformulae，您可以找到哪些函数与此数字相关联。
所以你的例子相当于
red(x) = sqrt(x)
green(x) = x**3
blue(x) = sin(2*pi*x)
set palette functions red(gray), green(gray), blue(gray)
set pm3d map
splot x*y现在，您可以将映射函数应用到gray值。此函数必须将原始的灰度范围[0:1]映射到范围[0:1]中的新的灰度范围，例如
map(x) = (x < 0.25 ? 2*x : (x > 0.75 ? 2*x - 1 : 0.5))
red(x) = sqrt(x)
green(x) = x**3
blue(x) = sin(2*pi*x)
set palette functions red(map(gray)), green(map(gray)), blue(map(gray))
set pm3d map

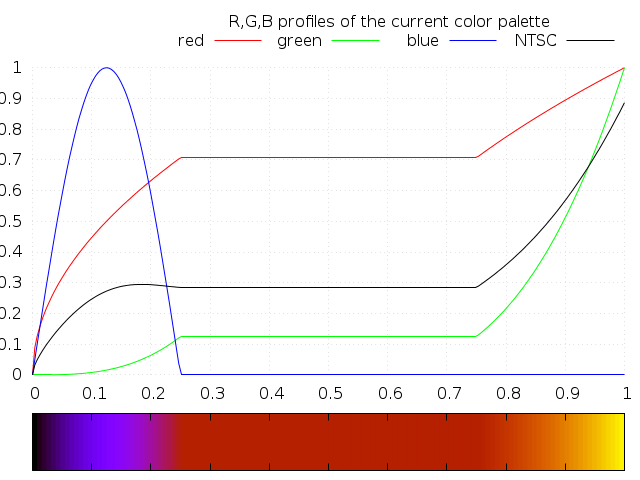

splot x*y测试调色板定义的一个好方法是使用test palette
map(x) = (x < 0.25 ? 2*x : (x > 0.75 ? 2*x - 1 : 0.5))
red(x) = sqrt(x)
green(x) = x**3
blue(x) = sin(2*pi*x)
set palette functions red(map(gray)), green(map(gray)), blue(map(gray))
test palette
