提问于 2014-08-24 19:36:00
使用我的Arduino Uno，我使用HC 04超声波传感器测量距离，没有任何问题，使用下面的线路。当我贴上以太网屏蔽，我的超声波传感器不再测量距离，它总是说0厘米无论如何。我试过不同的数字引脚对，如5-7，6-8，5-9，3-5，2-8，但没有运气。
我怀疑HC 04与我的以太网屏蔽不兼容，但我还没有在网络上看到过这样的警告。
- 除了以太网屏蔽和超声波传感器本身之外，没有附加到arduino上的组件。
- SD卡插槽中没有SD卡。
- 当运行web服务器或web客户端脚本时，我的以太网屏蔽可以正常工作。
- 以太网屏蔽的数字引脚与温度传感器、运动传感器等所有其他部件都能很好地工作。
这是我的以太网屏蔽；id=169

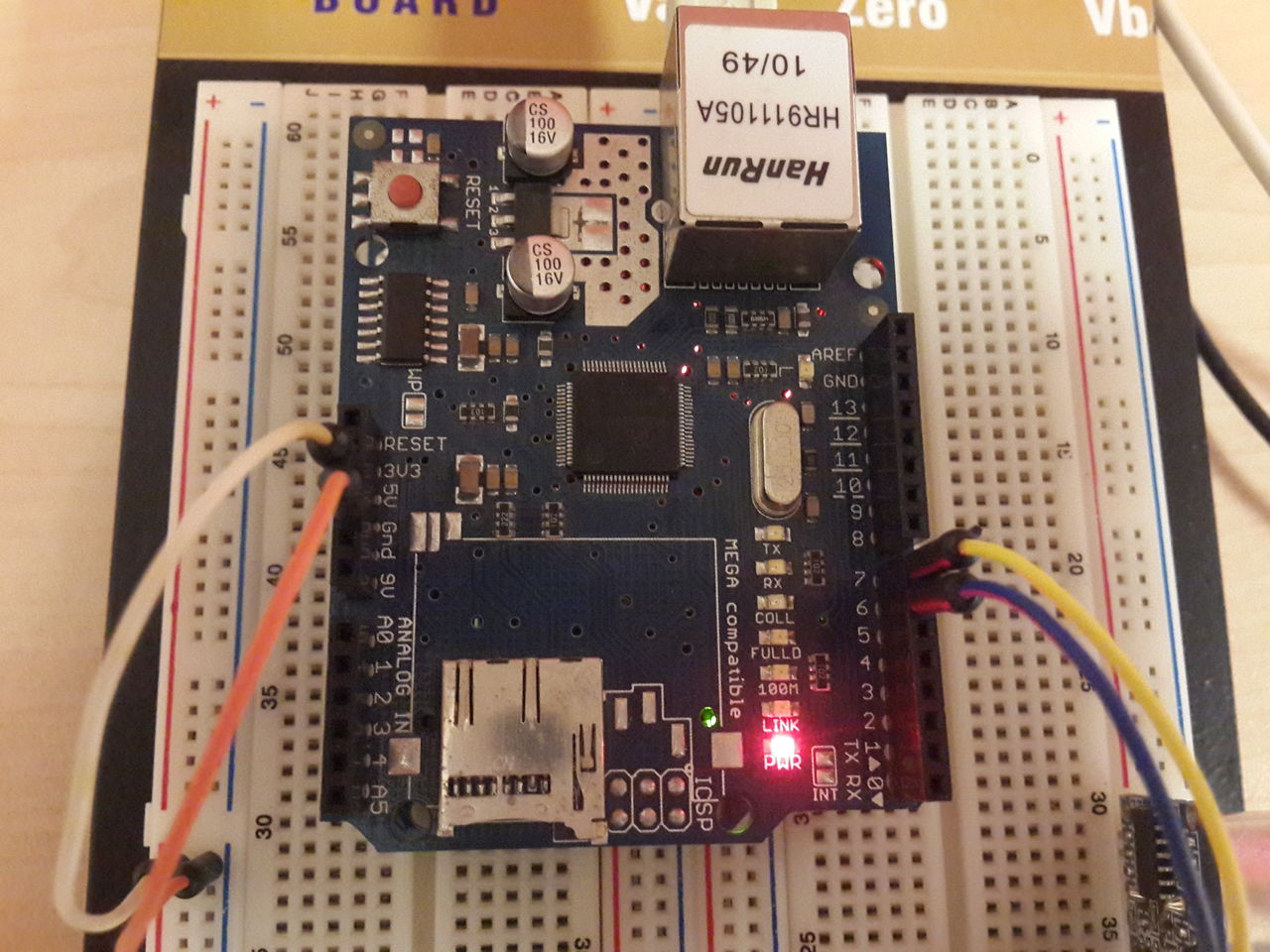

这是我的实际电路；
- 001130.jpg
- 001150.jpg
- 001156.jpg
- 001229.jpg
- 001247.jpg
这是我的密码；
#define trigPin 6
#define echoPin 7
void setup() {
Serial.begin(9600);
pinMode(trigPin, OUTPUT);
pinMode(echoPin, INPUT);
}
void loop() {
int duration, distance;
digitalWrite(trigPin, HIGH);
delayMicroseconds(1000);
digitalWrite(trigPin, LOW);
duration = pulseIn(echoPin, HIGH) / 2;
distance = duration / 29.1;
Serial.print(distance);
Serial.println(" cm");
delay(500);
}
回答 4
Stack Overflow用户
回答已采纳
发布于 2014-09-01 19:57:28
今天我买了一个万用表并测试了我的电路。这是结果；
当我的电路直接连接到Arduino本身；
4.80V & 5.7mA
当我的电路连接到以太网屏蔽；
3.06V & 3.8mA
我认为问题是3.06V不足以让我的HC 04操作.
Stack Overflow用户
发布于 2014-08-26 01:34:49
是的，基于这张照片
你的感应器没有接地。你有两个电源在里面。不用说，这是有几个原因造成的。首先也是最重要的，因为它不能不接地的lol。
Stack Overflow用户
发布于 2014-09-12 03:36:33
正如其他人所说，看起来主要的问题是，你需要这个连接到5V，并检查你的布线一般。
然而，还有另一个潜在的问题：
digitalWrite(trigPin, HIGH);
delayMicroseconds(1000);
digitalWrite(trigPin, LOW);你只需要将触发针调高10微秒，而不是1000微秒。我不知道这是不是一个问题，但没有必要等待这么长时间。如果等那么久，你可能会失去部分或全部输入的脉搏。
您可能也需要查看一些HC 04教程，例如：
http://superawesomerobots.com/tutorials/hc-sr04-tutorial-for-arduino/
希望这能有所帮助。
