使用HelixToolkit制作三维模型面半透明的问题
使用HelixToolkit制作三维模型面半透明的问题
提问于 2016-02-03 02:28:07

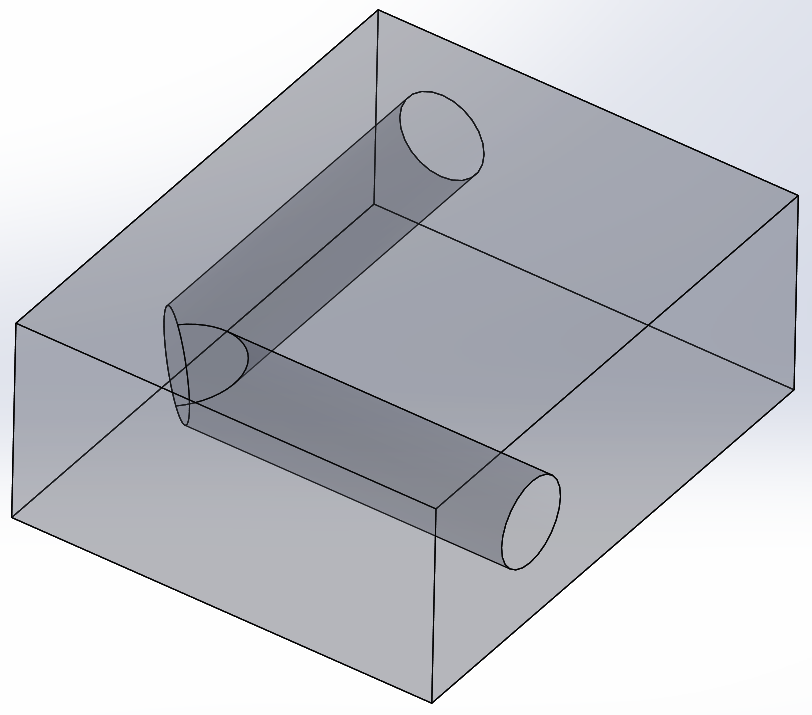

我正在尝试使用HelixToolkit显示下面描述的3D模型。(以下快照取自SolidWorks。)
我将用作我的DiffuseMaterial的Material和BackMaterial的GeometryModel3D的刷子颜色设置为同体颜色。
Model3DGroup faceVisualEntity = ModelFaces.First(modelFace => modelFace.Content.GetName() == faceName).Content as Model3DGroup;
// Breaking the 3D-model down to the constituting mesh..
//
foreach (var child in faceVisualEntity.Children)
{
if (child is GeometryModel3D)
{
GeometryModel3D body = child as GeometryModel3D;
body.Material = new DiffuseMaterial(new SolidColorBrush("#40FF0000"));
body.BackMaterial = new DiffuseMaterial(new SolidColorBrush("#40FF0000"));
}

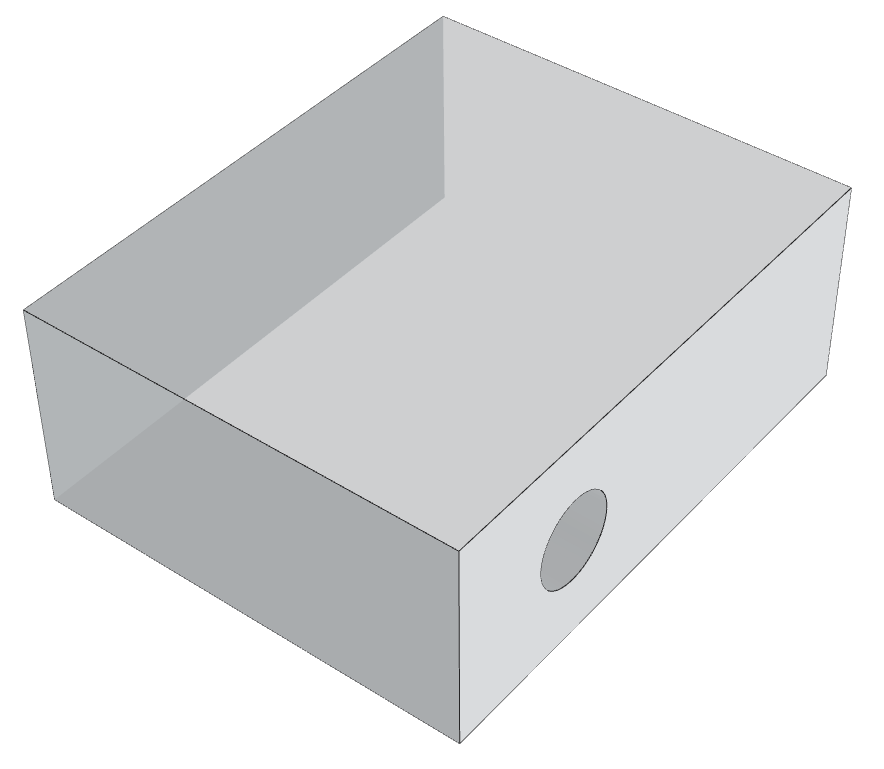

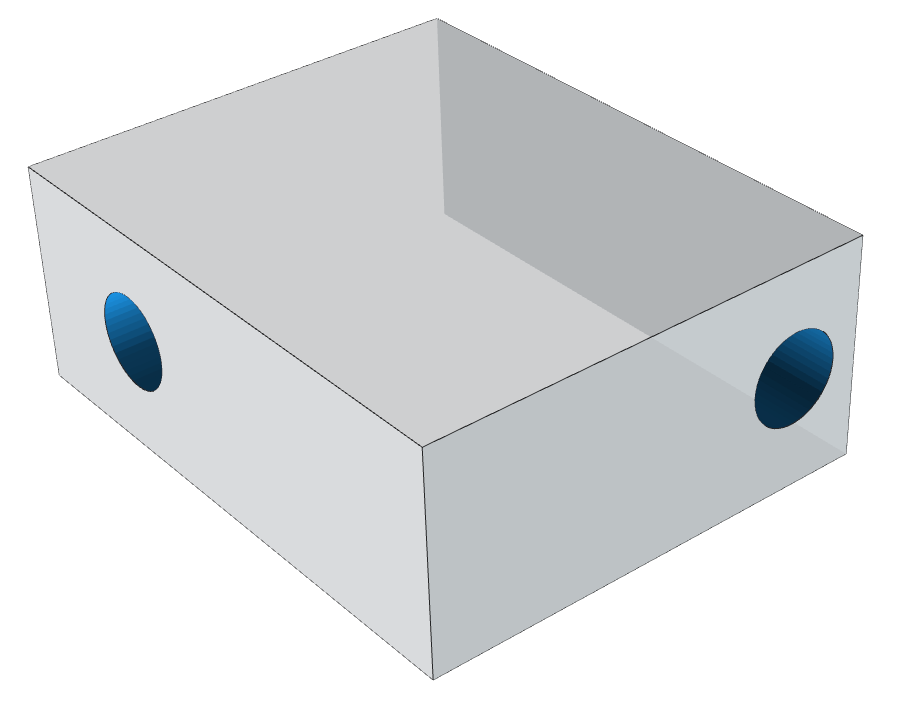

}但是，我在HelixViewport3D中可以看到的如下所示。
虽然盒子的两边似乎是透明的，但我不知道为什么盒子里的管道看不到。我还将管壁的颜色更改为不透明的值，但还看不到它们。
回答 1
Stack Overflow用户
回答已采纳
发布于 2016-02-05 00:51:06

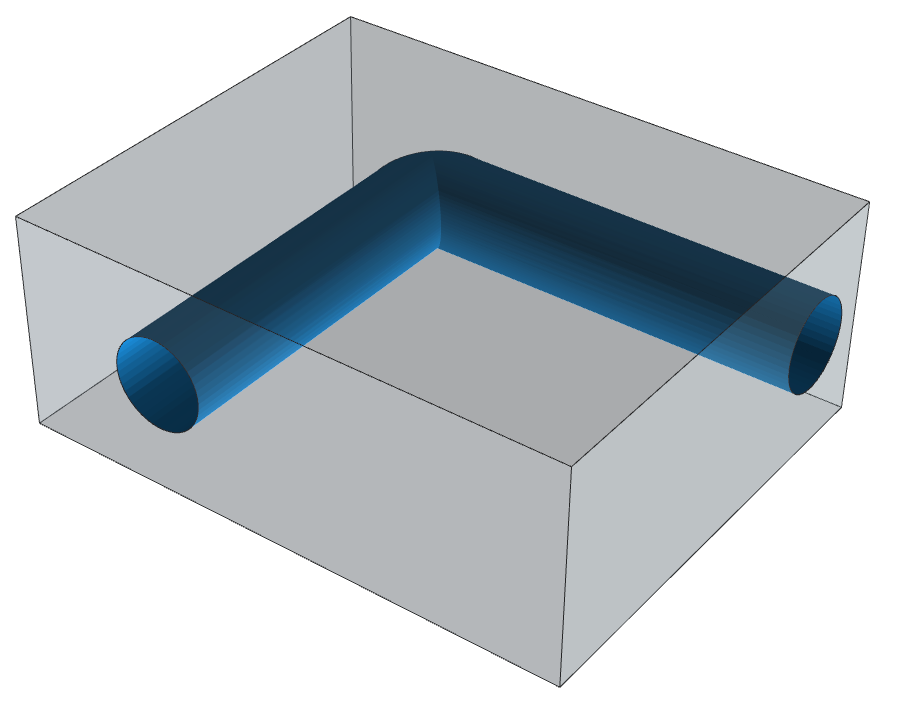

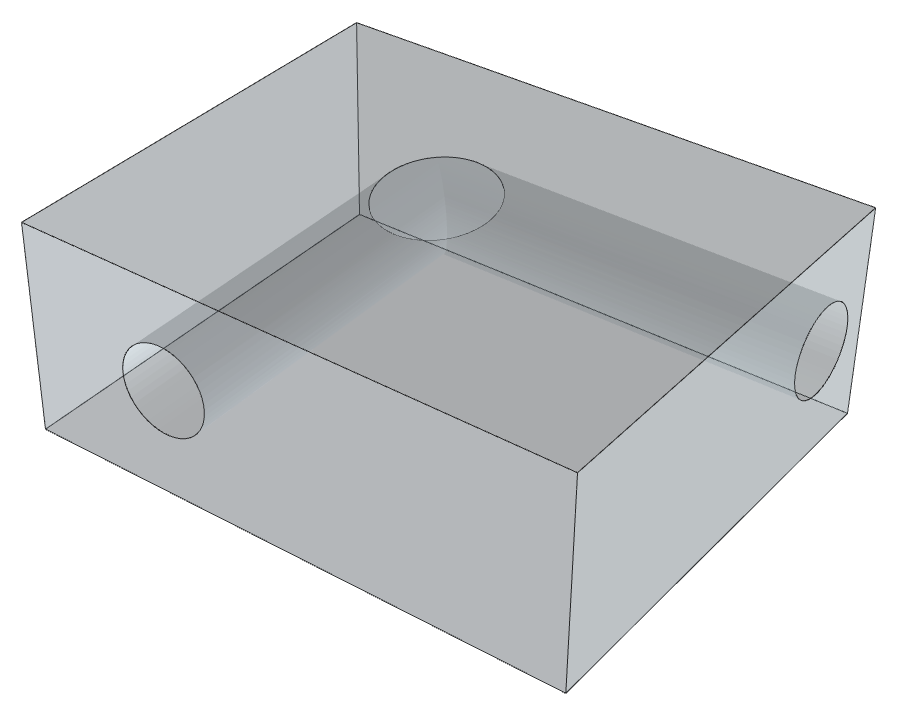

事实上，使用HelixToolkit的透明特性并不是通过改变模型表面材料的α通道来实现的。实际上，在HelixToolkit代码中有一个例子表明，需要一个SortingVisual3D来支持模型的透明度。因此，我首先将SortingVisual3D的一个实例添加到HelixViewport3D中，然后将Visual3D对象(如ModelVisual3D、LinesVisual3D等)添加到其中。因此，我现在能看到的如下所示。
