如何在UML用例图中表示权限
如何在UML用例图中表示权限
提问于 2017-03-14 19:33:17
在我的应用程序中，每个用户都可以创建自己的系统并向其添加团队成员。系统范围内的每个团队成员都有一定的权限集，基于哪个系统决定团队成员是否可以访问该功能。
一些例子是：
- 进入分析板
- 访问系统配置实用程序
- 访问团队管理实用程序
- 访问服务处理实用程序
每个团队成员都可以分配这些权限的任何组合。
我想要创建一个UML用例图，但我不知道如何表示只允许使用它们的团队成员才能使用的用例。
回答 3
Stack Overflow用户
发布于 2017-03-14 19:48:04
表示权限就像破坏通用操作系统UML用例图一样。您需要在用例场景中将它们写下来，对于UML，您可以有单独的分段明智表示。
Stack Overflow用户
发布于 2017-03-16 11:20:52
我认为用例图不足以满足您的需求。您所指的是具有一组权限的用户。这些权限在时间上是可变的。这不取决于职位(更重要的是，我们不是在谈论当一个刚刚离开去度假的老板的副手)。在这种情况下，我总是准备用例，比如管理权限，参与者总是用户。然后，我创建了一个用户/权限模型所在的类图。然后，您就有了几种使用权限的可能性：
- 在每个场景中，第一步应该检查执行此步骤的权限。
- 每个用例都有一个与权限相关的先决条件。
- …

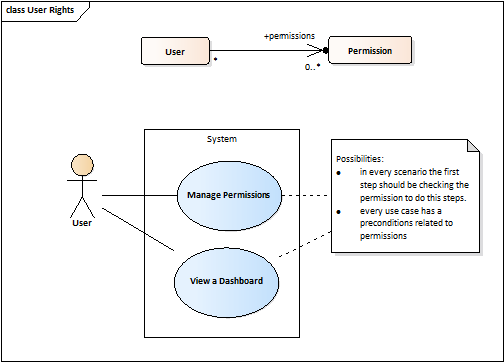

检查图中最简单的示例。
Stack Overflow用户
发布于 2017-03-15 22:10:56
在模型部分，我使用参与者继承来建模权限。例如，最简单的参与者是"user“，它只链接到用例”登录“，它获得了最小的权限。
其他演员则继承了它。就像这样，他们都有权连接到系统。
行政长官说，最有影响力的演员继承了所有演员的权利。
在您无法将其自动转换为代码之后. :)
页面原文内容由Stack Overflow提供。腾讯云小微IT领域专用引擎提供翻译支持
原文链接：
https://stackoverflow.com/questions/42794967
