提问于 2018-06-18 07:23:01
我正在编写企业架构师C#插件中的表单。我需要通过自动化将图像添加到映像管理器，因为通过在元素/包注释中设置到它们的超链接，我可以使用EA Repository.ExtractImagesFromNote ()将图像导出到外部路径。
在普通工具箱中，有一个图像元素。在拖放时，它会自动打开图像管理器，为其设置备用图像。我还注意到，这个图像没有显示在项目浏览器中(是因为它是一个非UML元素吗？)
我尝试通过自动化添加此图像元素，如下所示：

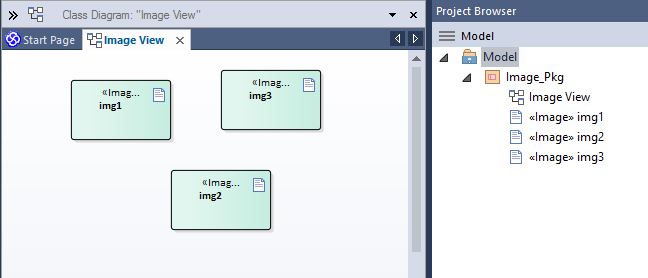

EA.Element testImg = viewPkg.Elements.AddNew(imagePath, "Image")创建的元素如下所示：
它创建了一个图像资产(来自工件工具箱)，而不是图像元素(来自公共工具箱)。
我需要图像被添加到图像管理器。我请求帮助从公共工具箱创建图像元素，并通过代码(而不是图像资产)将图像设置为图像。

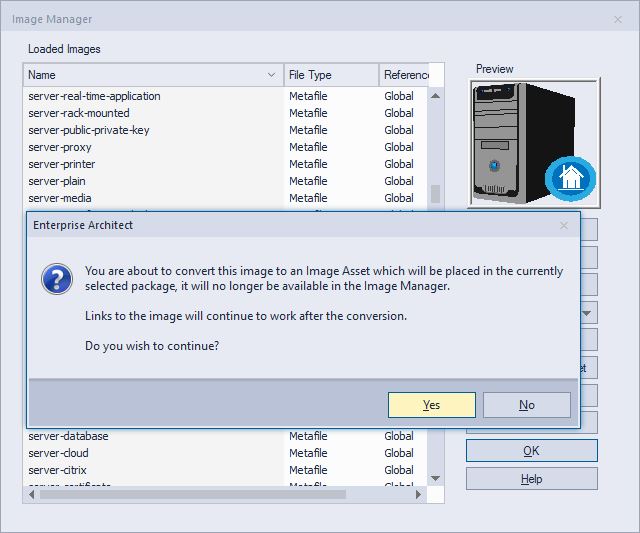

我还在中注意到这个选项：
更新t_image表的当前代码：
string base64 = Convert.ToBase64String(System.IO.File.ReadAllBytes(@"C:\\Users\\Desktop\\Figure 1.1.bmp"));
Session.Repository.Execute("INSERT INTO t_image VALUES('0000000002','test200','Bitmap','"+base64+ "')");
我更新了下面的代码，以便将.png中的图像转换为base64编码的字符串
var imageStream = new MemoryStream();
Bitmap resized = new Bitmap(img, new Size(img.Width / 5, img.Height / 5));
resized.Save(imageStream, ImageFormat.Png);
imageStream.Position = 0;
var imageBytes = imageStream.ToArray();

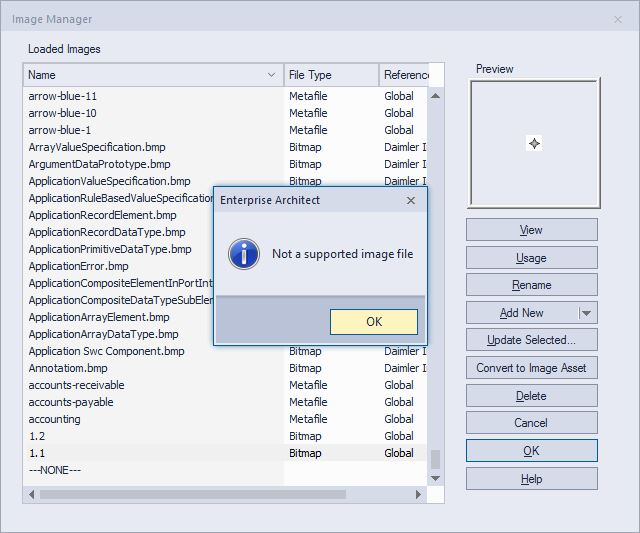

ImageBase64 = Convert.ToBase64String(imageBytes, 0, imageBytes.Length);我使用t_image命令将这个值插入到repository.execute表中：
Session.Repository.Execute("INSERT INTO t_image VALUES(" + imgCount + ",'" + imgPath+".bmp" + "','Bitmap','"+ImageBase64+"')");回答 1
Stack Overflow用户
回答已采纳
发布于 2018-06-18 07:52:44
这实际上是创建一个<<image>> Artifact (或者您可以使用一个Boundary)并为它分配一个备用图像。图像需要放置在EA的图像库中。您可以在this SO answer中阅读如何实现这一目标。
