自动伸缩

最近更新时间:2019-08-29 15:14:25

操作场景

实例(Pod)自动扩缩容功能(Horizontal Pod Autoscaler,HPA)可以根据目标实例 CPU 利用率的平均值等指标自动扩展、缩减服务的 Pod 数量。本文介绍如何通过腾讯云容器服务控制台实现 Pod 自动扩缩容。

工作原理

HPA 后台组件会每隔30秒向腾讯云云监控拉取容器和 Pod 的监控指标,然后根据当前指标数据、当前副本数和该指标目标值进行计算,计算所得结果作为服务的期望副本数。当期望副本数与当前副本数不一致时,HPA 会触发 Deployment 进行 Pod 副本数量调整,从而达到自动伸缩的目的。
以 CPU 利用率为例,假设当前有2个实例, 平均 CPU 利用率(当前指标数据)为90%,自动伸缩设置的目标 CPU 为60%, 则自动调整实例数量为:90% × 2 / 60% = 3个。

注意:

如果用户设置了多个弹性伸缩指标,HPA 会依据各个指标,分别计算出目标副本数,取最大值进行扩缩容操作。

注意事项

  • 当指标类型选择为 CPU 利用率(占 Request)时,必须为容器设置 CPU Request。
  • 策略指标目标设置合理,例如设置70%给容器和应用,预留30%的余量。
  • 保持 Pod 和 Node 健康(避免 Pod 频繁重建)。
  • 保证用户请求的负载均衡稳定运行。
  • HPA 在计算目标副本数时会有一个10%的波动因子。如果在波动范围内,HPA 并不会调整副本数目。
  • 如果服务对应的 Deployment.spec.replicas 值为0,HPA 将不起作用。
  • 如果对单个 Deployment 同时绑定多个 HPA ,则创建的 HPA 会同时生效,会造成的集群反复扩缩容。

前提条件

操作步骤

开启自动扩缩容

可以通过以下三种方式开启自动扩缩容。

通过设置实例数量调节

  1. 单击左侧导航栏中【集群】,进入“集群管理”页面。
  2. 单击需要创建伸缩组的集群 ID,进入工作负载 Deployment 详情页,选择【新建】。如下图所示:

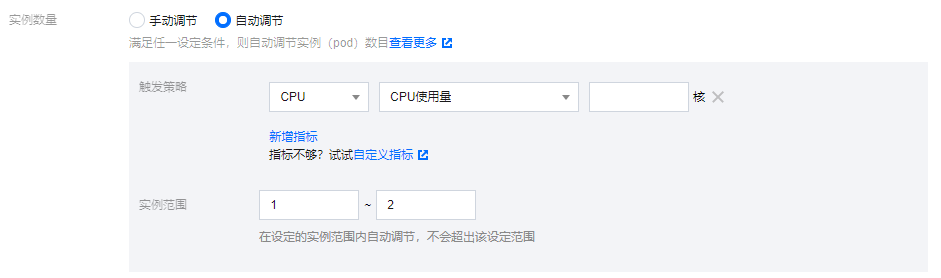

  3. 在“新建Workload”页面,设置实例数量为自动调节。如下图所示:
    • 触发策略:自动伸缩功能依赖的策略指标。详情请参见 指标类型
    • 实例范围:请根据实际需求进行选择,实例数量会在设定的范围内自动调节,不会超出该设定范围。

通过新建自动伸缩组

  1. 单击左侧导航栏中【集群】,进入“集群管理”页面。
  2. 单击需要创建伸缩组的集群 ID,进入工作负载 Deployment 详情页,选择【自动伸缩】。
  3. 在“HorizontalPodAutoscaler”页面,单击【新建】。如下图所示:

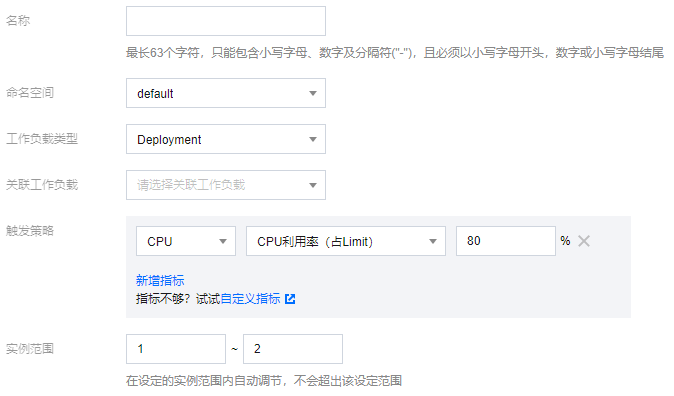

  4. 在“新建Hpa”页面,根据以下提示,进行 HPA 配置。如下图所示:
    • 名称:输入要创建的自动伸缩组的名称。
    • 命名空间:请根据实际需求进行选择。
    • 关联deployment:不能为空,请根据实际需求进行选择。
    • 触发策略:自动伸缩功能依赖的策略指标,详情请参见 指标类型
    • 实例范围:请根据实际需求进行选择,实例数量会在设定的范围内自动调节,不会超出该设定范围。
  5. 单击【创建Hpa】,完成 HPA 的创建。

通过 YAML 创建

  1. 单击左侧导航栏中【集群】,进入“集群管理”页面。
  2. 单击需要创建伸缩组的集群 ID,进入工作负载 Deployment 详情页。
  3. 单击该页面右上角【YAML创建资源】。如下图所示:
  4. 在“YAML创建资源”页面,根据实际需求编辑内容,单击【完成】,即可新建 HPA 。

更新自动扩缩容规则

可以通过以下三种方式更新服务自动扩缩容规则。

通过更新实例数量

  1. 单击左侧导航栏中【集群】,进入“集群管理”页面。
  2. 选择需要创建伸缩组的集群 ID,进入工作负载 Deployment 详情页,单击【更新实例数量】。如下图所示:
  3. 在“更新实例数量”页面,根据实际需求进行设置,并单击【更新实例数量】。如下图所示:

通过修改 Hpa 配置

  1. 单击左侧导航栏中【集群】,进入“集群管理”页面。
  2. 选择需要创建伸缩组的集群 ID,进入工作负载 Deployment 详情页,单击【自动伸缩】。
  3. 在“HorizontalPodAutoscaler”页面,单击需要更新配置的 HPA 所在行右侧的【修改配置】。如下图所示:
  4. 在“更新Hpa配置”页面,根据实际需求进行设置,并单击【更新Hpa】。如下图所示:

通过编辑 YAML 更新

  1. 单击左侧导航栏中【集群】,进入“集群管理”页面。
  2. 单击需要创建伸缩组的集群 ID,选择【自动伸缩】。
  3. 在“HorizontalPodAutoscaler”页面,选择需要更新配置的 HPA 所在行右侧的【编辑YAML】。如下图所示:
  4. 在“更新HorizontalPodAutoscaler”页面,根据实际需求进行编辑,单击【完成】即可。

指标类型

CPU指标

指标名 单位 描述
CPU 使用量 Pod 的 CPU 使用量
CPU 利用率(占节点) % Pod 的 CPU 使用量占节点总量之比
CPU 利用率(占 Request) % Pod 的 CPU 使用量和设置的 Request 值之比
CPU 利用率(占 Limit) % Pod 的 CPU 使用量和设置的 Limit 值之比

内存

指标名 单位 描述
内存使用量 B Pod 的内存使用量(含缓存)
内存使用量(不包含 Cache) B Pod 内所有 Container 的真实内存使用量(不含缓存)
内存利用率(占节点) % Pod 的内存使用量占节点总量之比
内存利用率(占节点,不包含 Cache) % Pod 内所有 Container 的真实内存使用量(不含缓存)占节点总量之比
内存利用率(占 Request) % Pod 的内存使用量和设置的 Request 值之比
内存利用率(占 Request,不包含Cache) % Pod 内所有 Container 的真实内存使用量(不含缓存)和设置的 Request 值之比
内存利用率(占 Limit) % Pod 的内存使用量和设置的 Limit 值之比
内存利用率(占 Limit,不包含 Cache) % Pod 内所有 Container 的真实内存使用量(不含缓存)和设置的 Limit 值之比

硬盘

指标名 单位 描述
硬盘写流量 KB/s Pod 的硬盘写速率
硬盘读流量 KB/s Pod 的硬盘读速率
硬盘读 IOPS 次/s Pod 从硬盘读取数据的 IO 次数
硬盘写 IOPS 次/s Pod 把数据写入硬盘的 IO 次数

网络

指标名 单位 描述
网络入带宽 Mbps Pod 的入方向带宽之和
网络出带宽 Mbps Pod 的出方向带宽之和
网络入流量 KB/s Pod 的入方向流量之和
网络出流量 KB/s Pod 的出方向流量之和
网络入包量 个/s Pod 的入方向包数之和
网络出包量 个/s Pod 的出方向包数之和
