场景一：VPC 型私网 VPN over 专线实现流量加密通信
说明：
私网 VPN 网关 IP 地址归属租户 VPC。
私网 VPN 目前仅支持 VPC 型 VPN，CCN 型 VPN 网关暂不支持。
私网 VPN 暂不支持动态 BGP。
暂不支持网关级监控，支持通道级监控。
暂不支持包年包月
如需使用私网类型的 VPN，请 提交工单 进行咨询。
在本地数据中心 IDC 通过物理专线和云上 VPC 实现私网通信后，私网 VPN 网关可通过已建立的私网连接与本地网关设备建立加密通信通道。您可以通过相关路由配置引导本地 IDC 和 VPC 要互通的流量进入加密通信通道，实现私网流量加密通信。
您的云上资源在单个VPC内且有流量加密需求，并云上云下互通可以采用本方案。
私网流量加密通信原理
为了方便您理解，以下具体实例为您介绍私网 VPN 流量加密通信过程。
序号 | 转发对象 | 说明 |
1 | 用户 IDC 服务器 | 客户发起访问请求，请求报文路由至 IDC 本地网关。 |
2 | IDC 本地网关 | 本地网关对请求报文进行加密封装，封装后依据配置的路由将请求报文转发至云上专线网关。 |
3 | 专线网关 | 专线网关接收封装的请求报文后转发至私有网络 VPC。 |
4 | 私有网络 VPC | 私有网络 VPC 接收封装的请求报文后，将请求报文转发至私网 VPN 网关。 |
5 | VPN 网关 | 1. 私网 VPN 网关接收到封装的请求报文并对其进行解密。 2. 私网 VPN 网关依据解密后报文中的目的地址遍历路由表，然后将请求报文转发至云服务器 CVM。 |
6 | 云服务器 CVM | 1. 云服务器 CVM 接收到解密后的请求报文后进行响应，向客户端发送回复报文。 2. 云服务器 CVM 依据回复报文的目的地址查询路由表，将回复报文转发至 VPN 网关。 |
7 | VPN 网关 | 1. 私网 VPN 网关接收到回复报文后，对回复报文进行加密。 2. VPN 网关依据回复报文被加密的目的 IP 地址查询路由表，将回复报文转发至 VPC。 |
8 | 私有网络 VPC | 私有网络 VPC 接收到加密后的回复报文后，查询路由表将加密后的回复报文转发至专线网关。 |
9 | 专线网关 | 专线网关接收到加密后的回复报文后，查询路由表将加密后的回复报文转发至 IDC 本地网关。 |
10 | IDC 本地网关 | 1. IDC 本地网关接收到回复报文后，对回复报文进行解密。 2. 本地网关设备依据回复报文被解密后的目的 IP 地址查询路由表，将回复报文转发至服务器。 |
场景二：CCN型私网VPN over 专线实现流量加密通信
说明：
私网 VPN 暂不支持动态 BGP 路由。
仅 VPN 4.0 IPSec VPN支持。
专线网关须为 CCN 型专线网关。
协商类型不支持流量协商，请使用主动协商和被动协商。
暂不支持网关级监控，支持通道级监控。
网关接入网段范围&&限制：网段范围
10.0.0.0/12~10.0.0.0/28、172.16.0.0/12~172.16.0.0/28、192.168.0.0/16~192.168.0.0/28。同时网关间IP不可冲突，也不可与自身业务 IP 冲突。暂不支持包年包月。

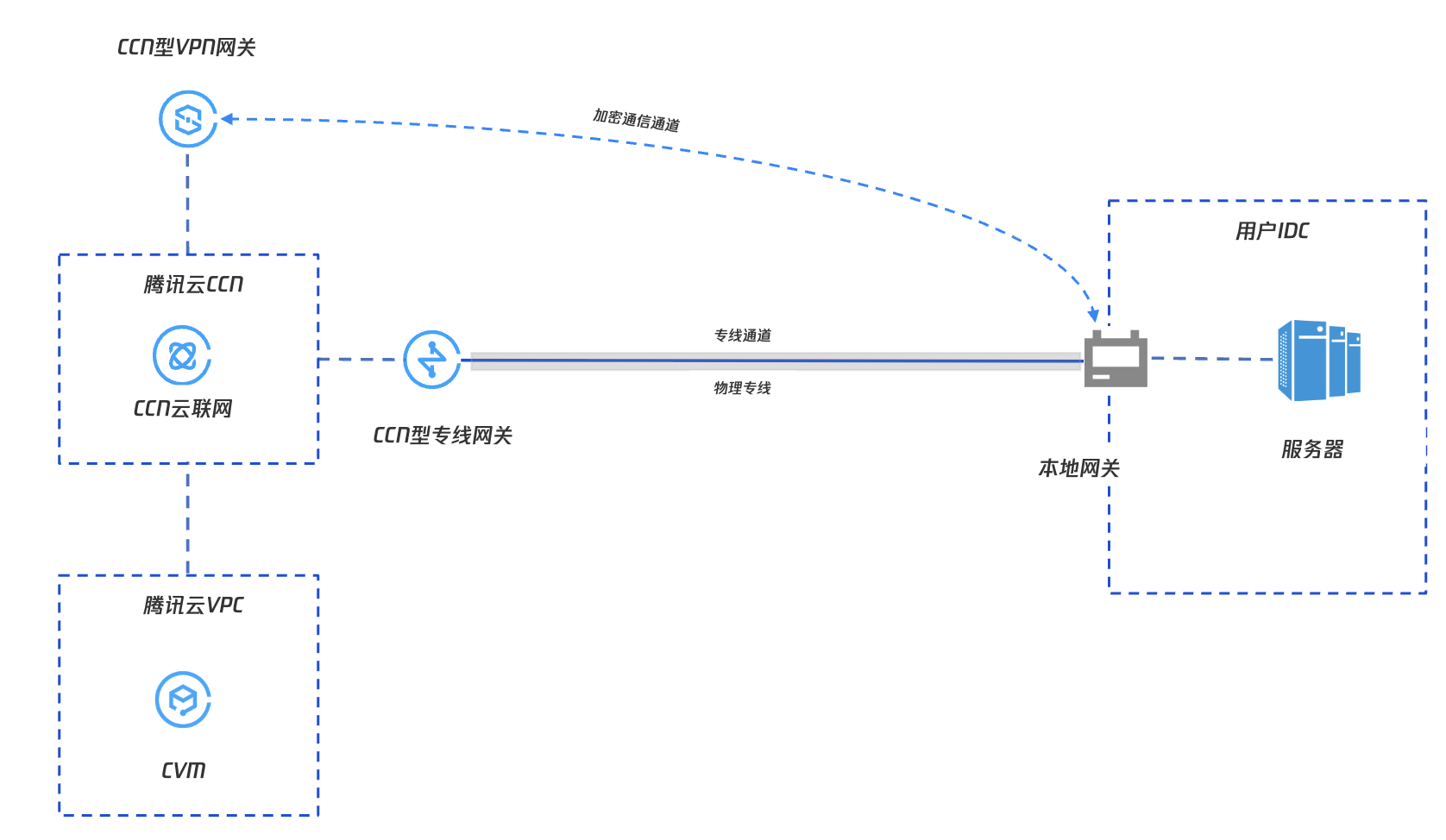

在本地数据中心 IDC 通过物理专线、云联网、云上不同 VPC 实现私网通信，私网 VPN 网关可通过已建立的私网链路与本地网关设备建立加密通信通道。您可以通过相关路由配置引导本地 IDC 和 VPC 要互通的流量进入加密通信通道，实现私网流量加密通信。
您的云上资源在多个 VPC 内且有流量加密需求，并云上云下互通可以采用本方案。

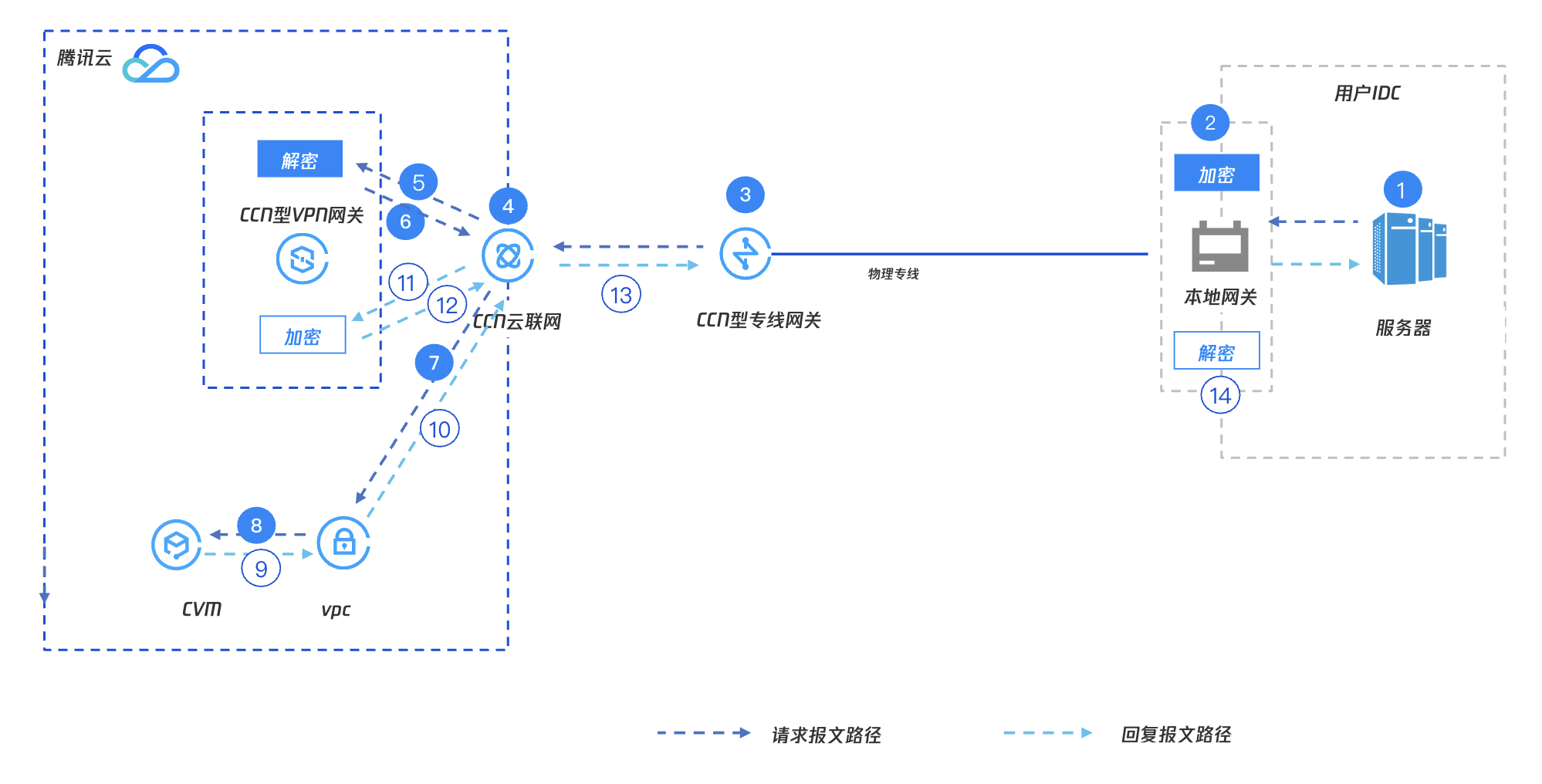

私网流量加密通信原理
为了方便您理解，以下具体实例为您介绍私网 VPN 流量加密通信过程。
序号 | 转发对象 | 说明 |
1 | 用户 IDC 服务器 | 客户发起访问请求，请求报文路由至 IDC 本地网关。 |
2 | IDC 本地网关 | 本地网关对请求报文进行加密封装，封装后依据配置的路由将请求报文转发至云上专线网关。 |
3 | 专线网关 | 专线网关接收封装的请求报文并转发至云联网 CCN。 |
4 | 云联网 CCN | 云联网 CCN接收到请求后，将其转发到 VPN 网关。 |
5、6 | VPN 网关 | 1. 私网 VPN 网关接收到封装的请求报文并对其进行解密。 2. 私网 VPN 网关将解密后的请求报文转回给云联网 CCN。 |
7 | 云联网 CCN | 云联网接收VPN解密后的流量，将其转发给私网网络 VPC。 |
8 | 私有网络 VPC | 私有网络 VPC 接收封装的请求后，将请求转发至云服务器 CVM。 |
9 | 云服务器 CVM | 1. 云服务器 CVM 接收到解密后的请求后进行响应，向客户端发回复请求。 2. 云服务器 CVM 依据回复报文的目的地址查询路由表，将回复请求转发至 私有网络 VPC。 |
10 | 私有网络 VPC | 私有网络 VPC 接收回复请求后，将其转发给云联网 CCN。 |
11 | 云联网 CCN | 云联网 CCN 接收到回复请求后，将其转发到 VPN 网关。 |
12 | VPN 网关 | 1. 私网 VPN 网关接收到回复报文后，对回复报文进行加密。 2. VPN 网关将加密后的回复报文转发至云联网 CCN。 |
13 | 专线网关 | 1. 云联网将加密后的报文转发到专线网关。 2. 专线网关接收到加密后的回复报文后，查询路由表将加密后的回复报文转发至 IDC 本地网关。 |
14 | IDC 本地网关 | 1. IDC 本地网关接收到回复报文后，对回复报文进行解密。 2. 本地网关设备依据回复报文被解密后的目的 IP 地址查询路由表，将回复报文转发至服务器。 |
