通过 Grafana 使用 CLS

最近更新时间：2024-05-07 14:18:42

我的收藏

本页目录：

操作场景

日志服务（Cloud Log Service，CLS）与 Grafana 打通，支持通过 Grafana 展示日志主题及指标主题数据并配置告警策略。本文以 CentOS 操作系统为例，指导您安装和配置 Grafana。
免腾讯云账号使用日志服务的方式概览
使用方式
功能支持
是否支持免腾讯云账号登录
开发工作量
账号权限管理
支持 CLS 的日志检索、仪表盘、告警功能
支持，独立部署，免密登录或密码鉴权登录
无
无/密码鉴权，支持多角色
只支持 Grafana 的仪表盘、告警功能
支持，数据接入 Grafana 使用
需要安装 CLS 插件
Grafana 的权限管理系统，支持多角色
其他旧方案

前提条件

安装 Grafana 8.0 以上版本，具体操作请参见 Grafana 官网文档。 若 Grafana 版本低于8.0，需进行配置备份和升级，详情请参见 Grafana 升级指南。

操作步骤

步骤一：安装 CLS 插件到 Grafana（可选）

说明：
通过 Grafana 查看日志主题数据时需安装该插件，仅查看指标主题数据时无需安装插件，可跳过该步骤。
服务器环境
容器环境
腾讯云可观测平台 Grafana 服务
1. 请确认 Grafana 的插件目录位置。在 Centos 的插件目录 /var/lib/grafana/plugins/ 安装插件。
cd /var/lib/grafana/plugins/
wget https://github.com/TencentCloud/cls-grafana-datasource/releases/latest/download/tencent-cls-grafana-datasource.zip
unzip tencent-cls-grafana-datasource
或者使用一键安装脚本（末尾参数为插件安装目录）：
/bin/bash -c "$(curl -fsSL https://raw.githubusercontent.com/TencentCloud/cls-grafana-datasource/master/toolkit/update.sh)" bash /var/lib/grafana/plugins/
2. 修改 Grafana 配置文件，配置 CLS 数据源 ID，配置文件路径参考 配置文档。
Linux 系统配置文件路径：/etc/grafana/grafana.ini
macOS 系统配置文件路径：/usr/local/etc/grafana/grafana.ini
在 plugins 中设置 allow_loading_unsigned_plugins 参数：
allow_loading_unsigned_plugins = tencent-cls-grafana-datasource
在 dataproxy 中设置 timeout、dialTimeout、keep_alive_seconds 参数：
[dataproxy]
timeout = 60
dialTimeout = 60
keep_alive_seconds = 60
3. 重启 Grafana 服务：
service grafana-server restart
1. 参考 Docker 中安装 Grafana 插件指引，通过以下环境变量安装 CLS 插件。
docker run 命令：
 docker run -d -p 3000:3000 --name=grafana \\
  -e "GF_INSTALL_PLUGINS=https://github.com/TencentCloud/cls-grafana-datasource/releases/latest/download/tencent-cls-grafana-datasource.zip;tencent-cls-grafana-datasource" \\
  -e "GF_PLUGINS_ALLOW_LOADING_UNSIGNED_PLUGINS=tencent-cls-grafana-datasource" \\
  -e "GF_DATAPROXY_TIMEOUT=60" \\
  -e "GF_DATAPROXY_DIALTIMEOUT=60" \\
  -e "GF_DATAPROXY_KEEP_ALIVE_SECONDS=60" \\
  grafana/grafana
docker compose：
version: '3'

services:
  grafana:
    image: grafana/grafana:latest
    container_name: grafana
    ports:
      - '3000:3000'
    environment:
      - GF_INSTALL_PLUGINS=https://github.com/TencentCloud/cls-grafana-datasource/releases/latest/download/tencent-cls-grafana-datasource.zip;tencent-cls-grafana-datasource
      - GF_PLUGINS_ALLOW_LOADING_UNSIGNED_PLUGINS=tencent-cls-grafana-datasource
      - GF_DATAPROXY_TIMEOUT=60
      - GF_DATAPROXY_DIALTIMEOUT=60
      - GF_DATAPROXY_KEEP_ALIVE_SECONDS=60
1. 在 Grafana 配置中增加以下配置，详情请参见 配置管理：
[plugins]
allow_loading_unsigned_plugins = tencent-cls-grafana-datasource

[dataproxy]
timeout = 60
dialTimeout = 60
keep_alive_seconds = 60
配置管理


2. 选择安装 tencent-cls-grafana-datasource，详情请参见 安装插件指引。

步骤二：配置数据源

日志主题
指标主题

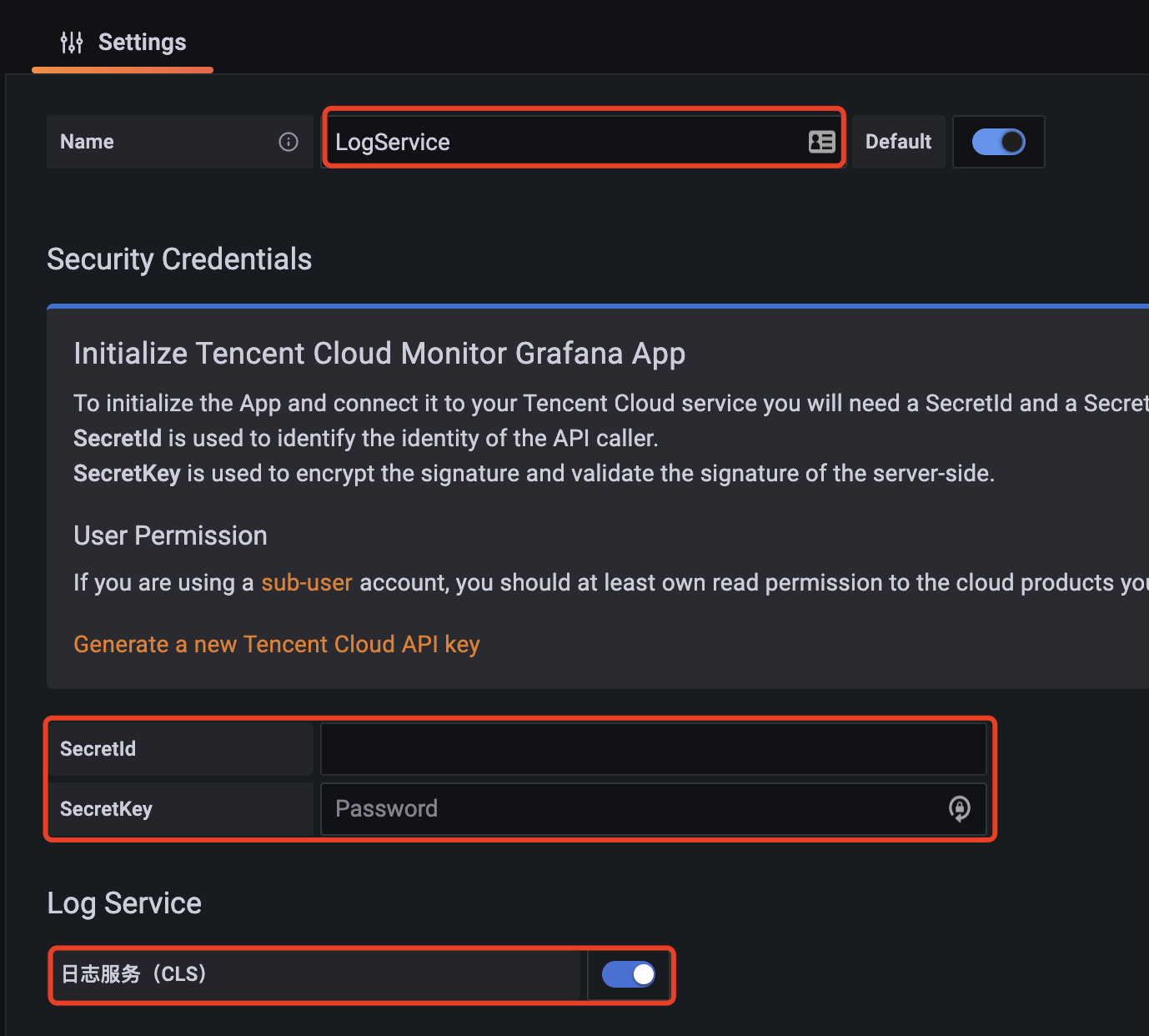

1. 在 Data Sources 页面，单击 Add data source。选择 Tencent CLS Datasource，按照以下说明配置数据源：
配置项
说明
Security Credentials
SecretId、SecretKey：API请求密钥，用于身份鉴权。
获取地址前往 访问管理。建议您单独创建一个子账号，使用该账号的 SecretId 及 SecretKey，权限策略可使用推荐权限策略配置。



指标主题兼容 Prometheus 数据模型及接口，可以直接作为 Prometheus 数据源接入 Grafana，相当于每个指标主题都是一个 Prometheus 实例。
1. 获取配置信息
1.1 登录 日志服务控制台，在左侧导航栏中，单击指标主题。
1.2 在指标主题管理页面，单击需要添加的指标主题名称，进入指标主题基本信息页面。
1.3 在页面中，访问方式 > 数据查询 中的 URL 和鉴权方式为在 Grafana 中添加数据源所需的配置信息，鉴权方式中的 SecretId 及 SecretKey 需跳转至 访问管理 页面获取。建议您单独创建一个子账号，使用该账号的 SecretId 及 SecretKey，权限策略可使用 推荐权限策略配置。
2. 在 Data Sources 页面，单击 Add data source。

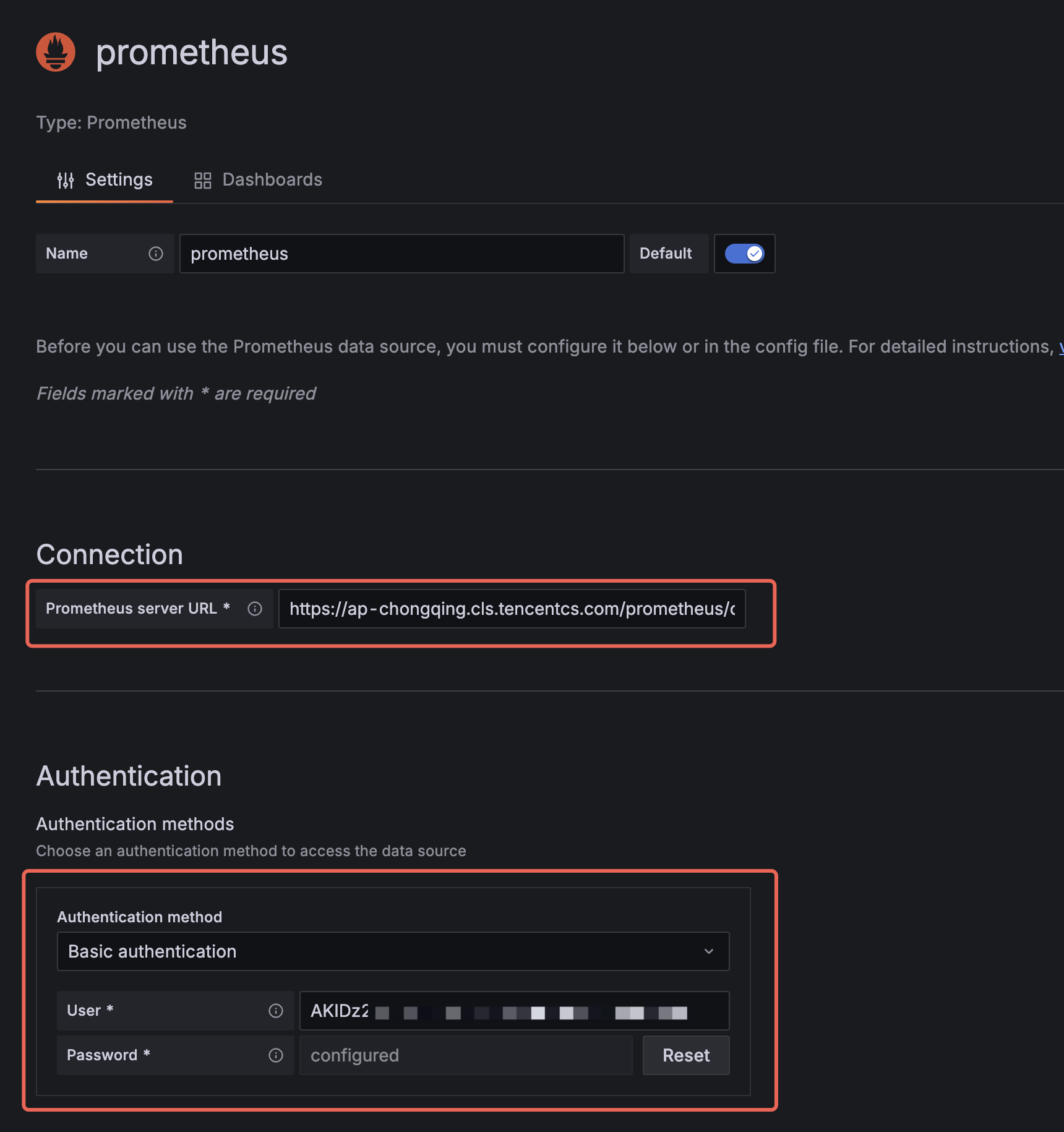

3. 选择 Prometheus，在表单中配置如下信息：

URL：即第1步获取配置信息中的 URL，Grafana 部署在腾讯云内网时（例如部署在 CVM 或 TKE 中）可使用内网地址，其它情况请使用外网地址。
Basic auth：打开该开关。
Basic Auth Details：即第1步获取配置信息中的鉴权方式，User 为 SecretId，Password 为 SecretKey。

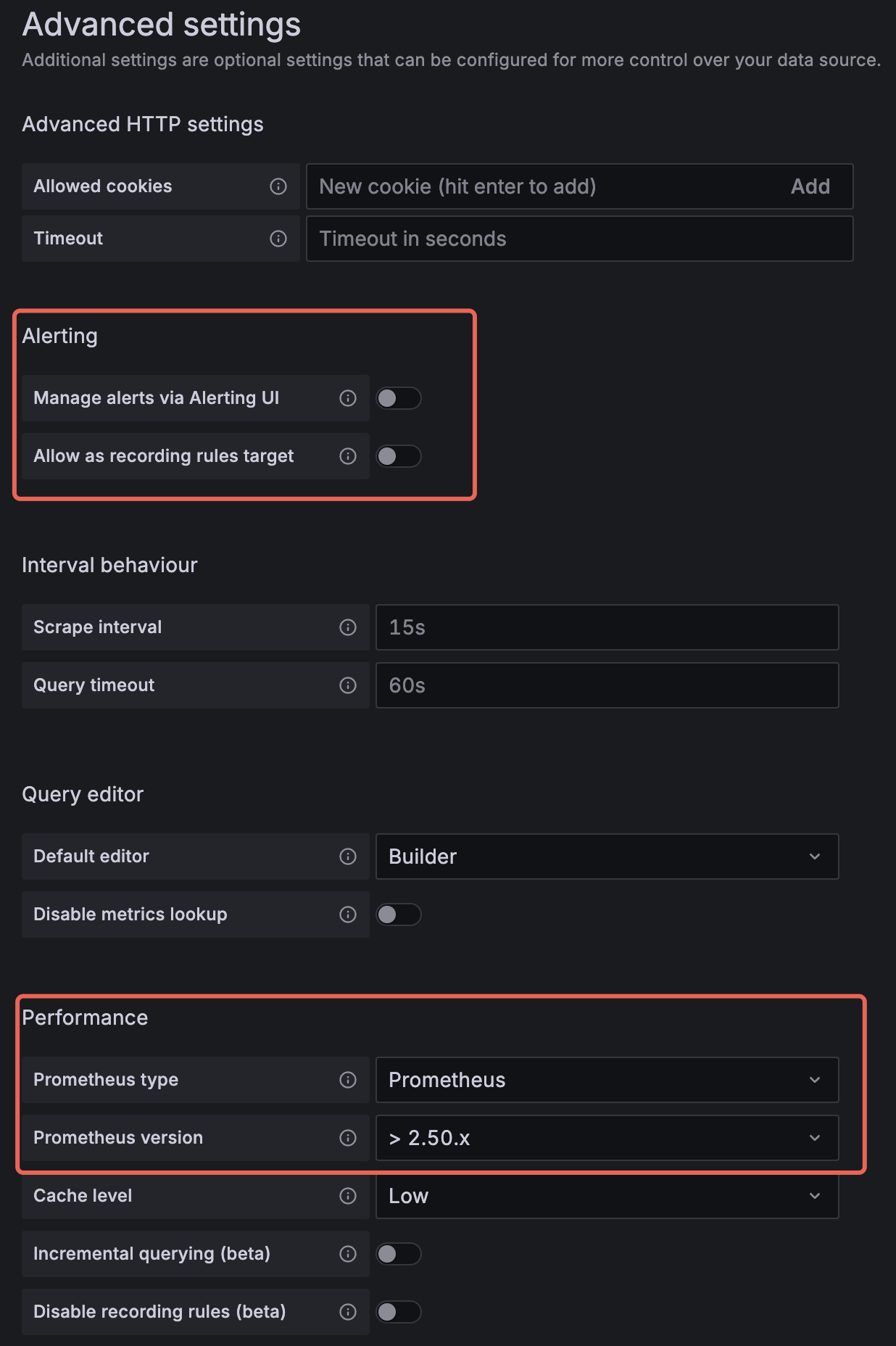

Manage alerts via Alerting UI：关闭该开关，CLS 不兼容 Prometheus Alert 相关接口，不支持该功能。
4. 单击底部 Save & Test 测试配置信息是否正确并保存配置。

步骤三：在 Grafana 上查看数据

日志主题
指标主题

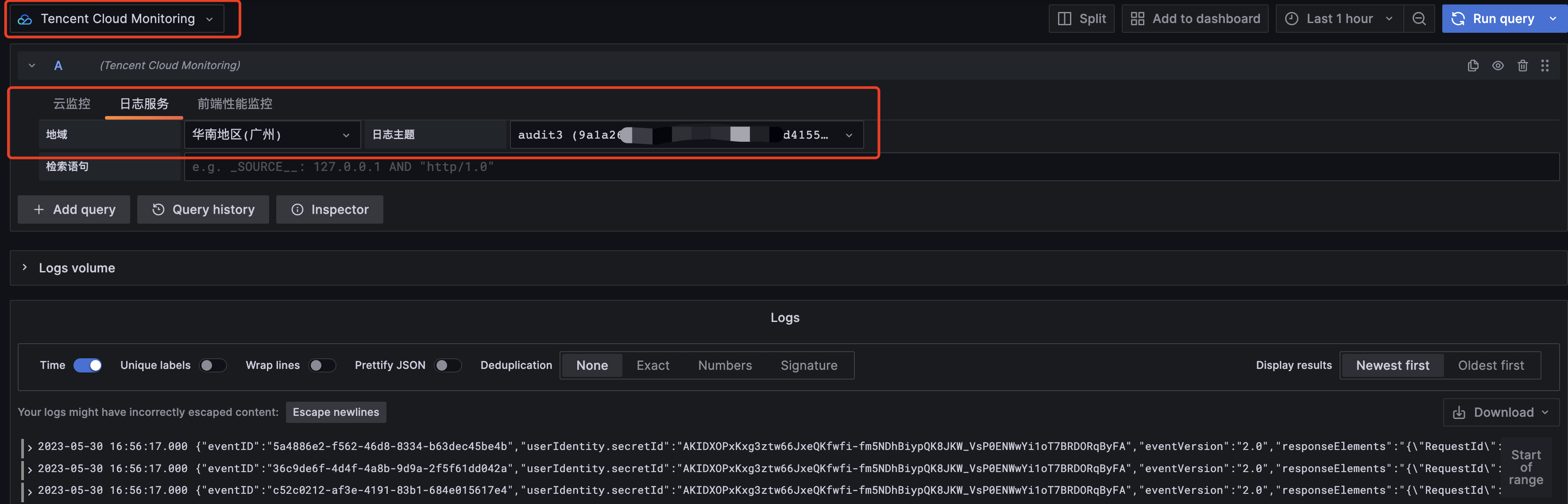

在 Grafana-Explore 中查看原始日志
1. 进入 Grafana-Explore，数据源选择 Tencent CLS Datasource 插件。
2. 插件类型选择日志服务，选择目标日志主题的所在地域、日志主题名称。
3. 在检索语句中输入语句，单击右上角的 Run query，即可查看日志检索结果。

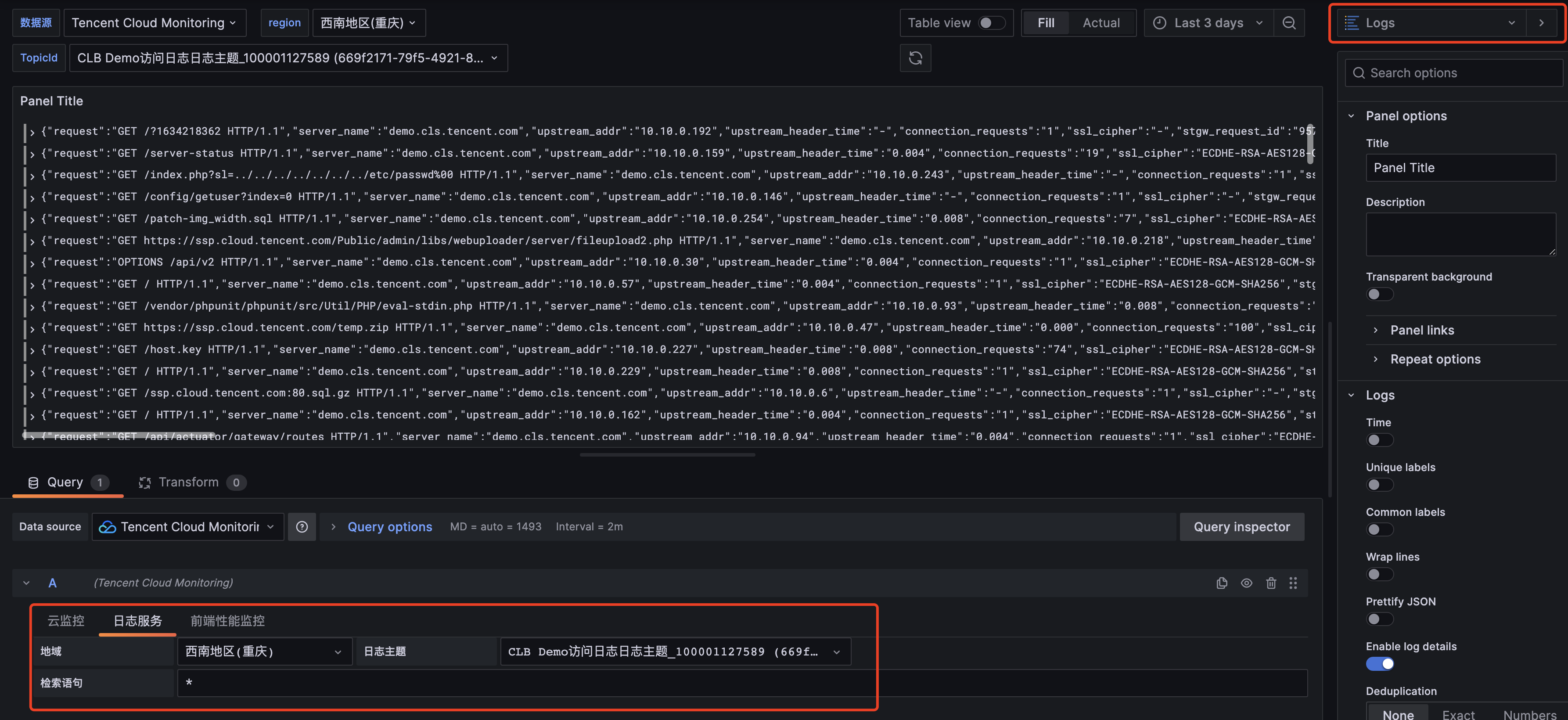

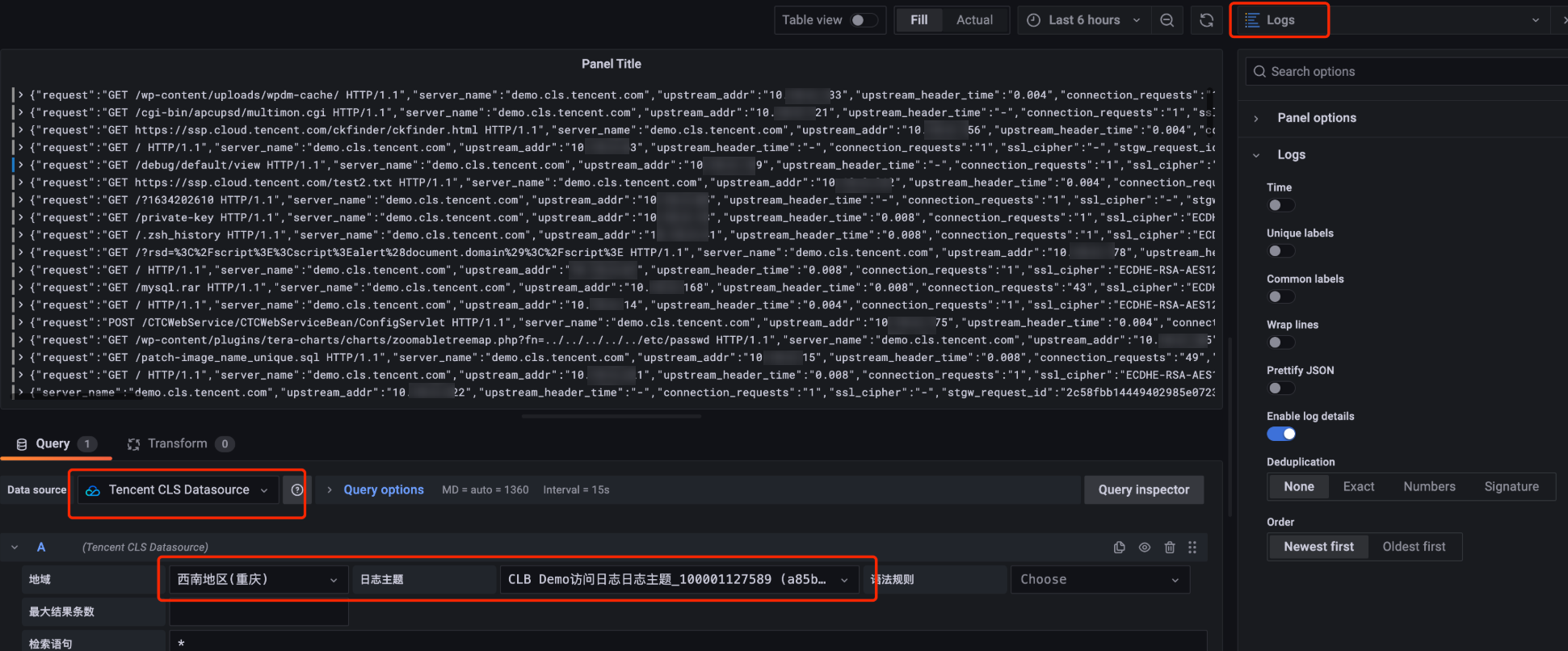

在 Grafana-Dashboard 中查看原始日志
1. 进入 Grafana-Dashboard ，单击添加图表。
2. 在图表编辑页面，图表类型选择 Logs。数据源选择 Tencent CLS Datasource 插件，选择目标日志主题的所在地域、日志主题名称。
3. 在检索语句中输入语句，单击右上角的刷新按钮，即可查看日志检索结果。



对于 Grafana v8.3 以上版本用户，也可通过 Transform 功能中的 Extract fields 功能，对检索返回内容进行字段提取，在 Table 中查看日志。



在 Grafana 上配置统计图表
1. 进入 Grafana-Dashboard ，单击添加图表。
2. 在图表编辑页面，选择目标图表类型。数据源选择 Tencent CLS Datasource 插件，选择目标日志主题的所在地域、日志主题名称。
3. 在检索语句中输入SQL 语句，单击右上角的刷新，即可查看统计图表结果。
绘制时序图的语句示例
* | select histogram( cast(TIMESTAMP as timestamp),interval 1 minute) as analytic_time, count(*) as log_count group by analytic_time order by analytic_time limit 1000
绘制饼图的语句示例
注意右侧图表配置项 Value Options - show 选择 All values：
* | select try_cast(status as varchar) as status, count(*) as log_count group by statu
1. 进入 Grafana-Explore ，数据源选择步骤2添加的 Prometheus 数据源。
2. 输入查询语句，单击右上角的 Run query，即可查看指标数据。


步骤四：在 Grafana 上配置监控告警

日志主题
指标主题

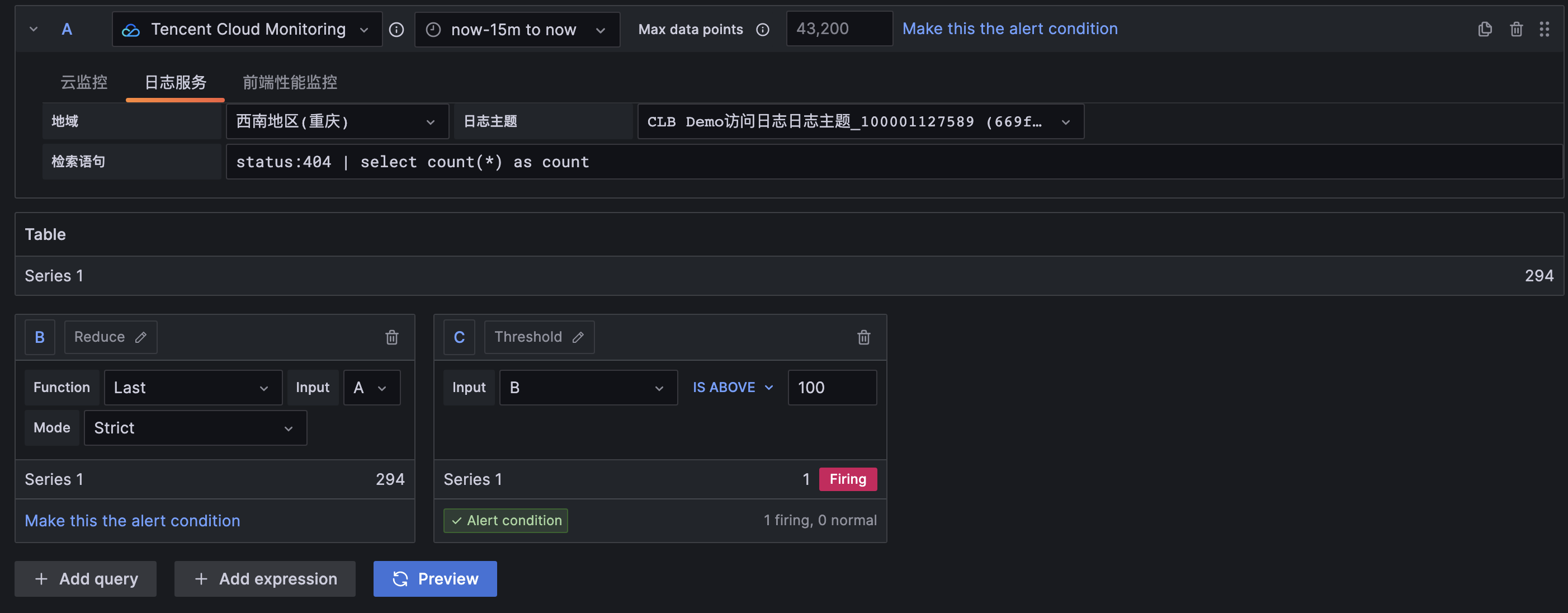

1. 进入 Grafana-Alert rules ，单击新建告警规则。
2. 进入告警规则编辑页面，在 A 中，数据源选择 Tencent CLS Datasource 插件，监控告警的统计时间范围按照需求选择。
3. 在 A 中，选择目标日志主题的所在地域、日志主题名称。
4. 在 A 中，在检索语句中输入 SQL语句，其结果作为监控告警指标。
5. 在 B 中，选择 A 中告警指标取值，示例中取最近一个值。
6. 在 C 中，配置告警指标值的告警触发条件，示例中配置值大于100时触发告警。
7. 单击 Preview 预览告警结果。填写告警通知配置，单击保存。



1. 进入 Grafana-Alert rules ，单击新建告警规则，由于指标主题不兼容 Prometheus Alert 相关接口，请使用【Grafana managed alert】
2. 进入告警规则编辑页面，在 A 中，数据源选择步骤2中添加的 Promethues 数据源。
3. 在 A 中，填写指标查询语句。
4. 在 B 中，选择 A 中告警指标取值，示例中取最近一个值。
5. 在 C 中，配置告警指标值的告警触发条件，示例中配置小于1024时触发告警。
单击 Preview 预览告警结果。填写告警通知配置，单击保存。


Grafana 常见问题

Grafana 图表出现超时报错怎么处理？

安装后，建议修改 grafana.ini 文件的 [dataproxy] 配置。 Grafana 默认超时时间为30s，在大数据量的检索时，可能导致 timeout 问题，详情请参见 Grafana proxy queries timeout after 30s with dataproxy。建议修改至60s，以最大限度发挥日志服务的能力。修改配置如下：
[dataproxy]
timeout = 60
dialTimeout = 60
keep_alive_seconds = 60

Grafana 如何安装更多可视化图表？

如需安装更多可视化图表（例如饼图、趋势速览图等），请执行对应的命令安装 grafana 插件。
例如，您需要安装饼图（pie panel），可执行如下命令：
grafana-cli plugins install grafana-piechart-panel
service grafana-server restart

Grafana 如何配置地域与日志主题的变量？

在 Grafana 配置地域变量与日志主题变量，并在图表中引用。可以对仪表盘图表的地域和日志主题进行替换。其配置过程如下：

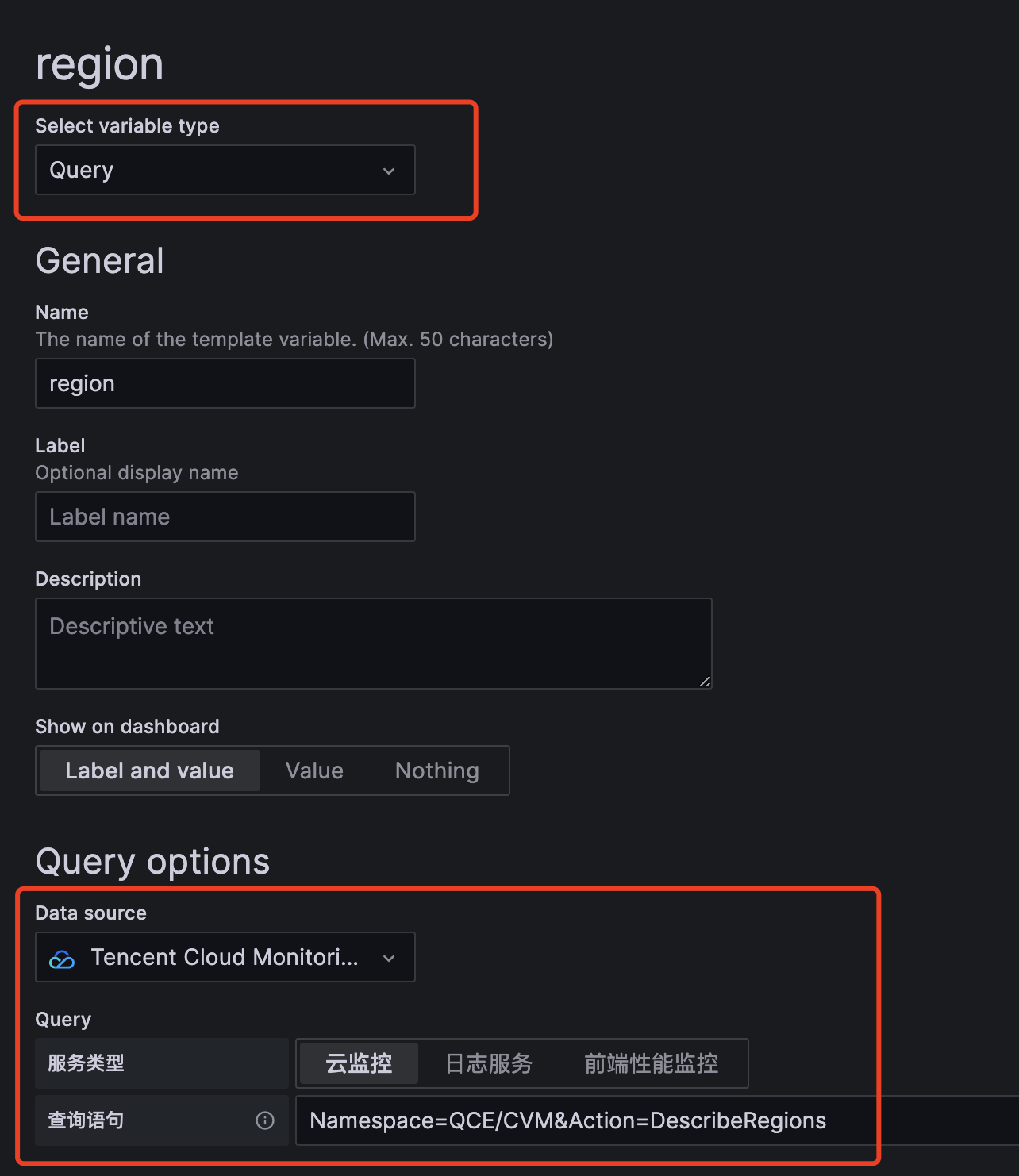

1. 进入 Grafana 仪表盘配置-Variables 菜单，选择新建 Variables。先配置地域变量，再配置日志主题变量。
2. Variables type 选择 Query。
3. Query options 中 DataSource 选择 Tencent CLS Datasource 插件。



4. Query 服务类型选择云 API，查询语句如下：
地域变量
ServiceType=region&Action=DescribeRegions&payload={"Product":"cls"}
日志主题变量
Region=${region}&ServiceType=cls&Action=DescribeTopics&field=Topics&id=TopicId&name=TopicName
日志主题变量（根据主题名称过滤日志主题，过滤为模糊匹配）
Region=${region}&ServiceType=cls&Action=DescribeTopics&field=Topics&id=TopicId&name=TopicName&payload={"Filters":[{"Key":"topicName","Values":["your topic name"]}]}
5. 配置完成后，单击保存。

Grafana 如何使用变量过滤日志数据？

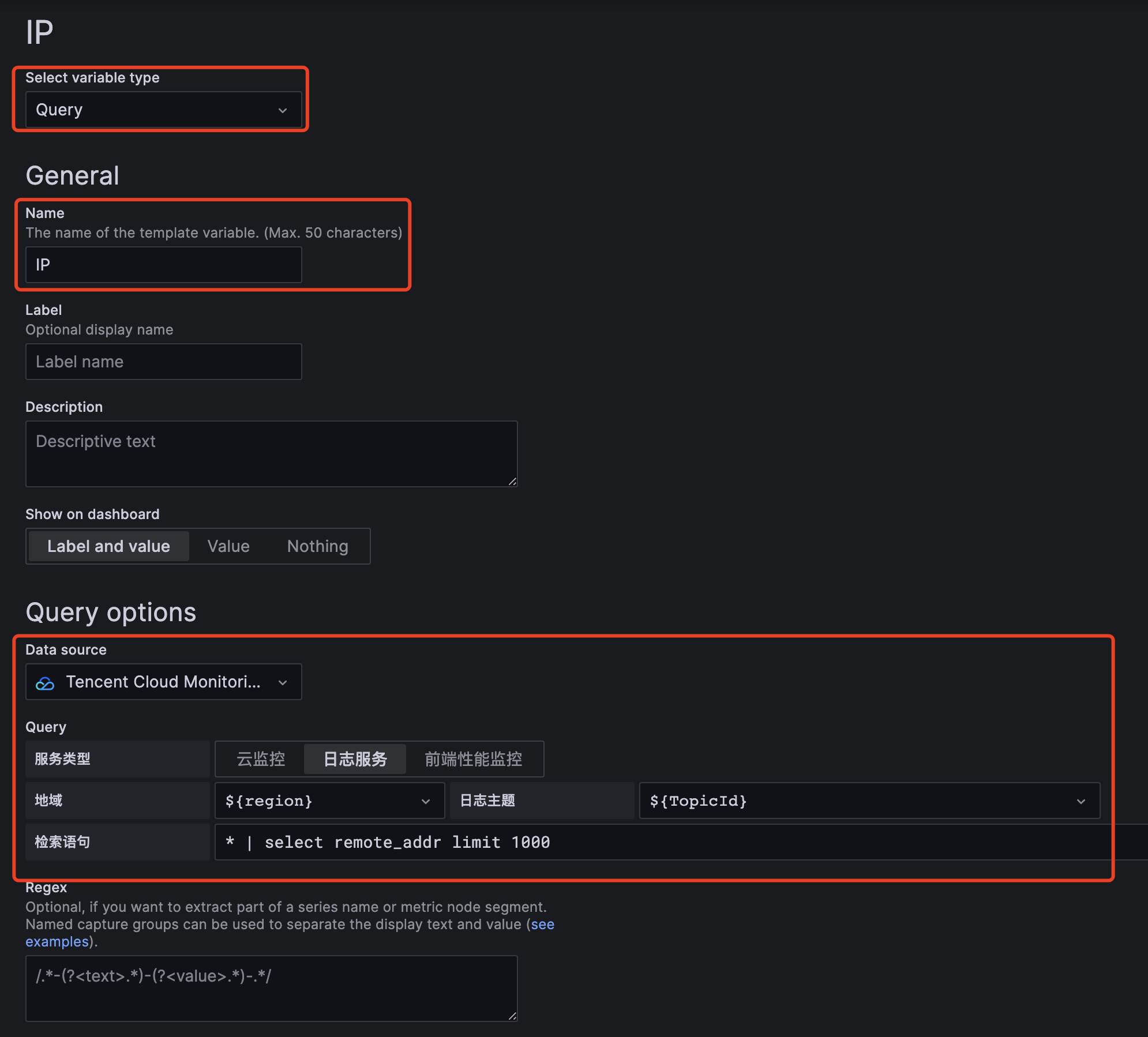

在 Grafana 配置变量，并插入到图表的查询语句中。通过选择不同的变量值，实现对图表数据的过滤。此处以配置用户 IP 过滤器为例：
1. 进入 Grafana 仪表盘配置-Variables 菜单，选择新建 Variables。
2. Variables type 选择 Query。
3. Query options 中 DataSource 选择 Tencent CLS Datasource 插件。
4. Query 服务类型选择日志服务，查询语句如下 (以 remote_addr 为例，实际使用请替换为目标字段) ：
* | select remote_addr group by remote_addr limit 1000
5. （可选）Selection options 勾选多选与全选操作，全选的默认值填写为：*

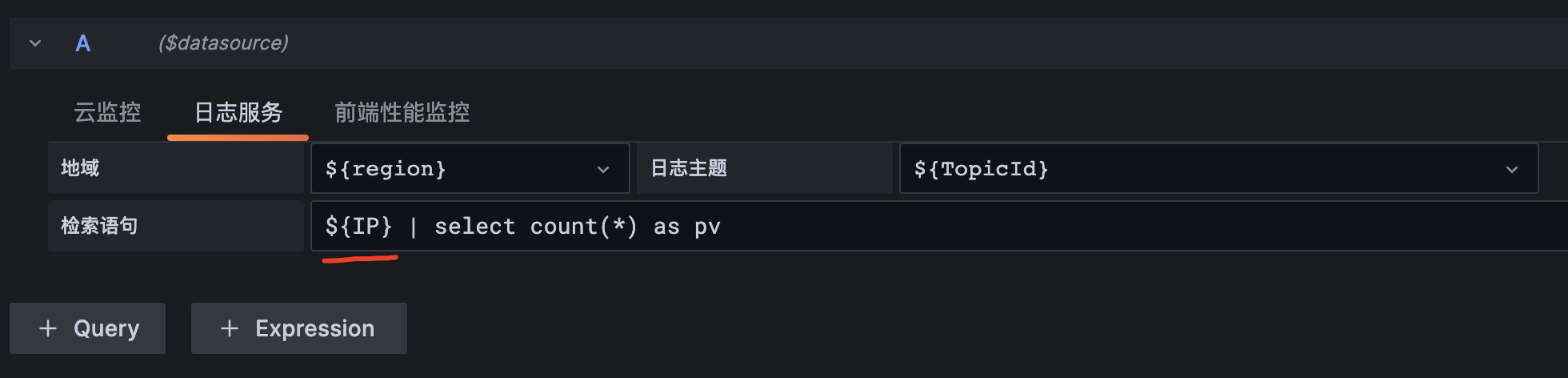

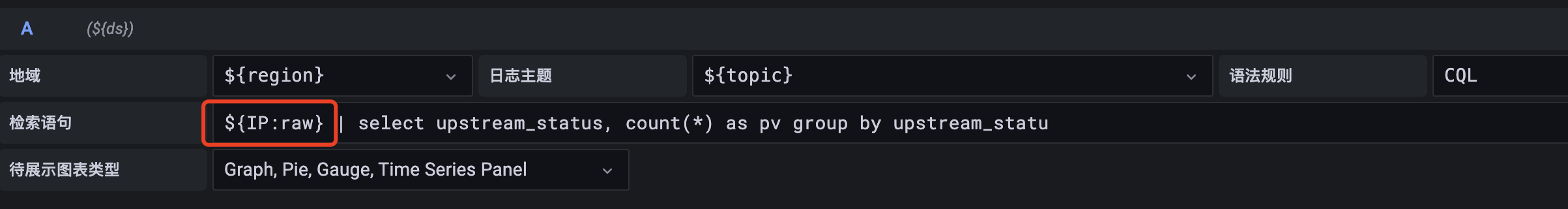

6. 在语句中插入变量 ${IP} ，配置完成。

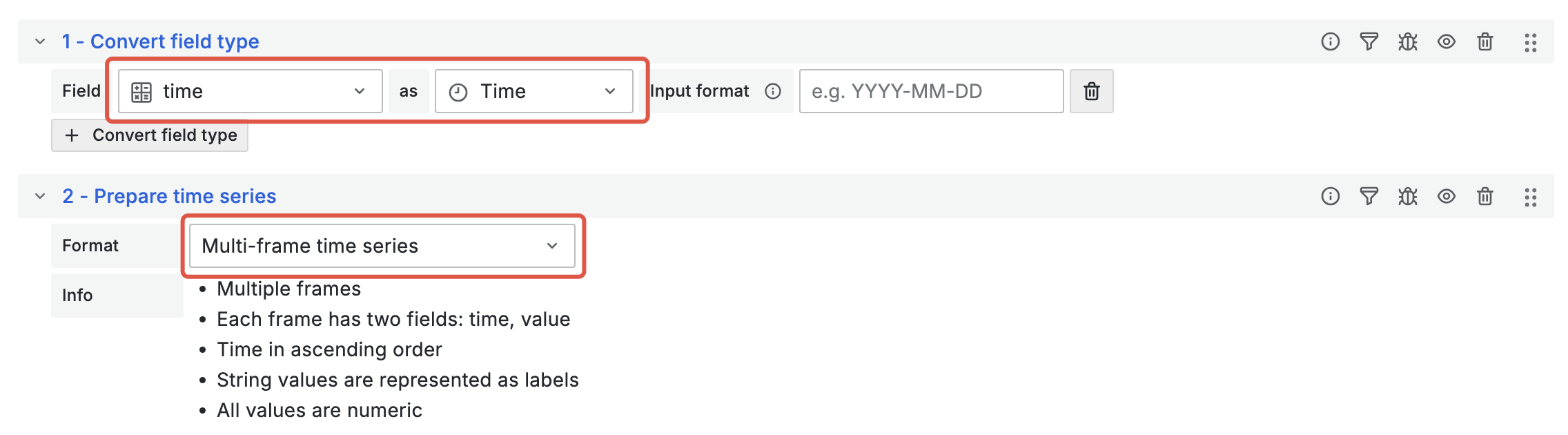

Grafana 时序图提示 Data is missing a time field 如何处理？




解决方法：
1. 点击切换到 Transform 的 Tab 页面，添加 Convert field type。
2. 配置 Convert field type，Field 选择 SQL 里的时间字段，as 为 Time 类型。


更多模板变量配置

Grafana 模板变量
腾讯云可观测平台数据源模板变量功能
