概述
规则引擎支持用户配置转发规则，将符合条件的设备上报数据转发到云组件 MySQL ，您可以在 MySQL 控制台 或者使用云 API 创建 MySQL 实例和表后，即可将设备消息中的指定字段写入到对应的 MySQL 表中。
下图展示了规则引擎将数据转发给 MySQL 的整个过程：
物联网开发平台配置说明

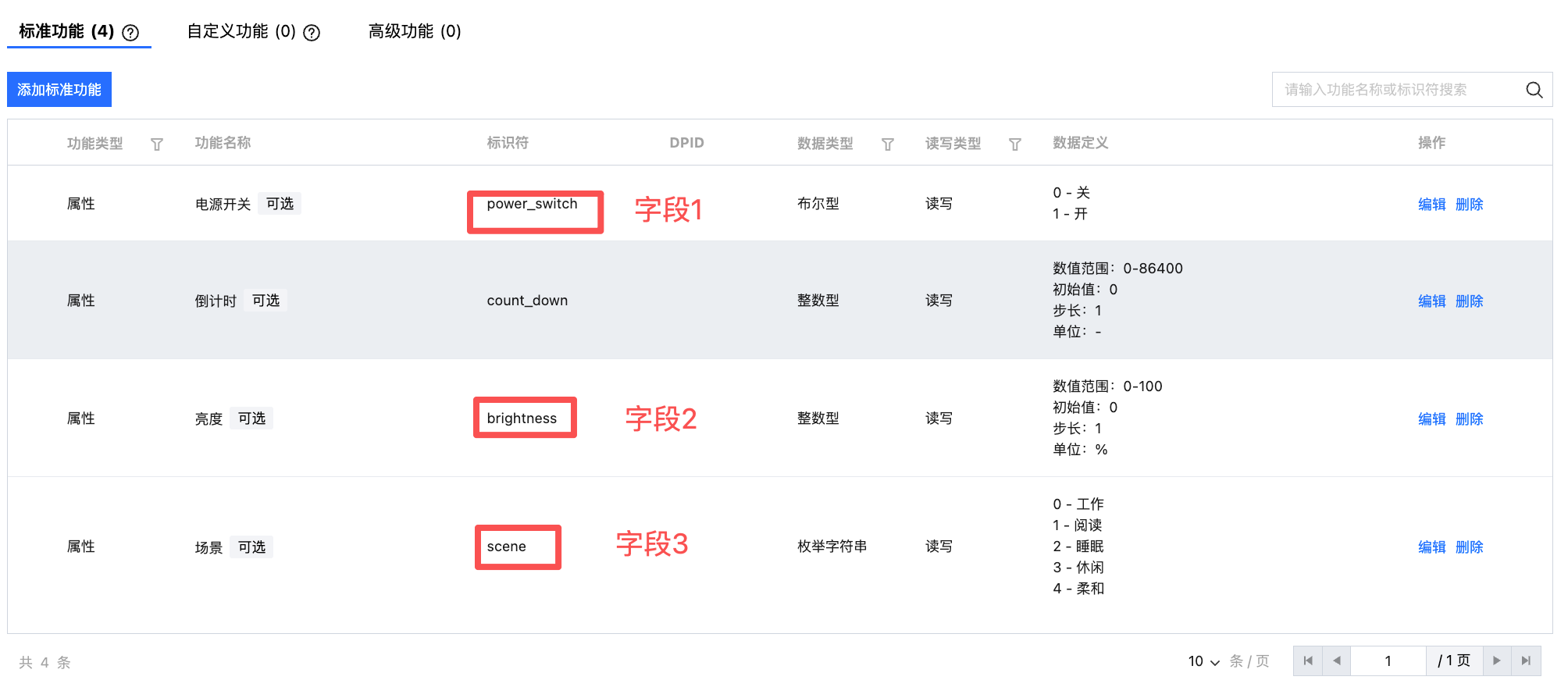

1. 登录 物联网开发平台控制台，单击目标实例 > 产品开发 > 产品物模型定义，找到对应要转发的物模型数据字段。（本文以电源开关、亮度和场景为例）

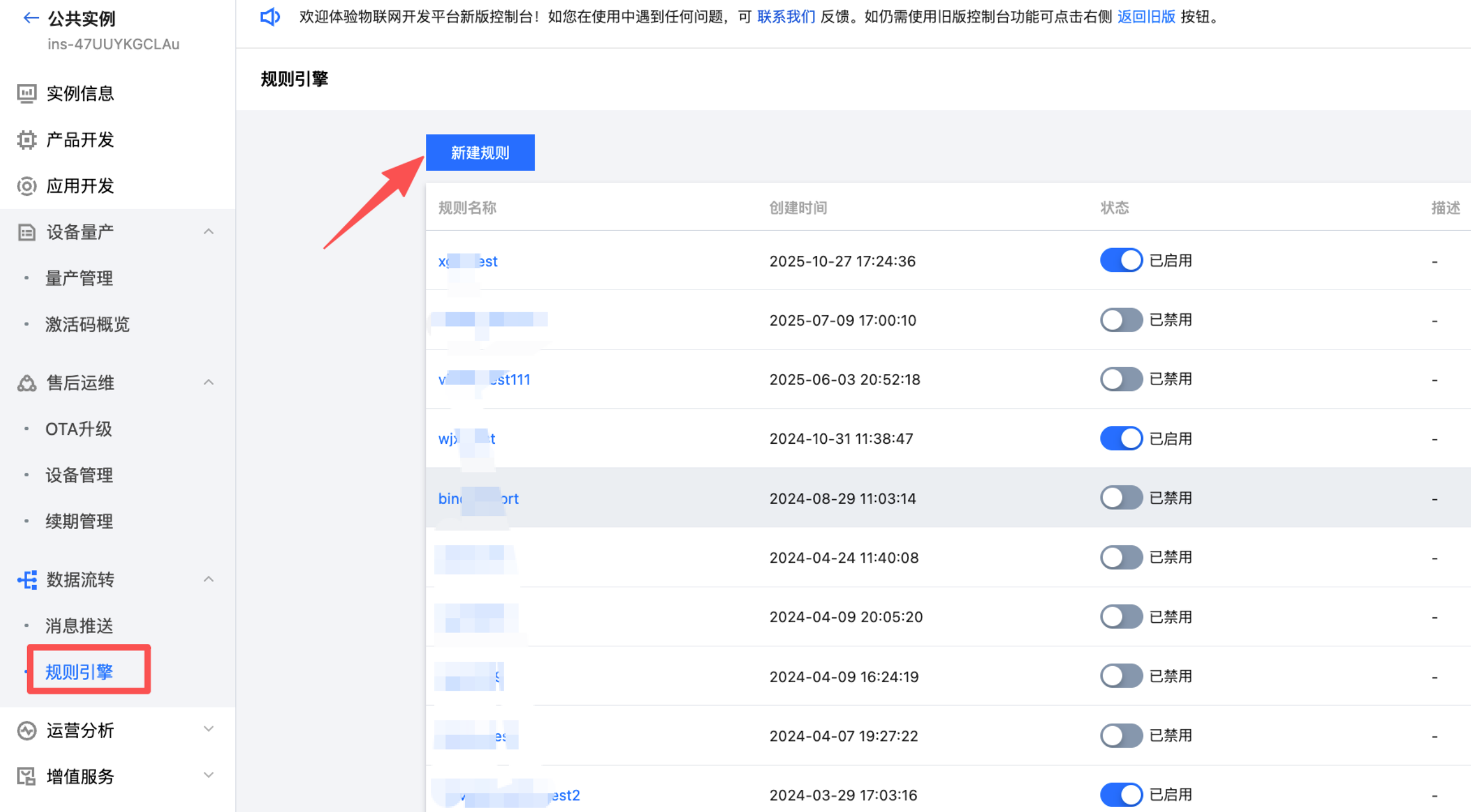

2. 选择左侧菜单栏数据流转 > 规则引擎 >新建规则。

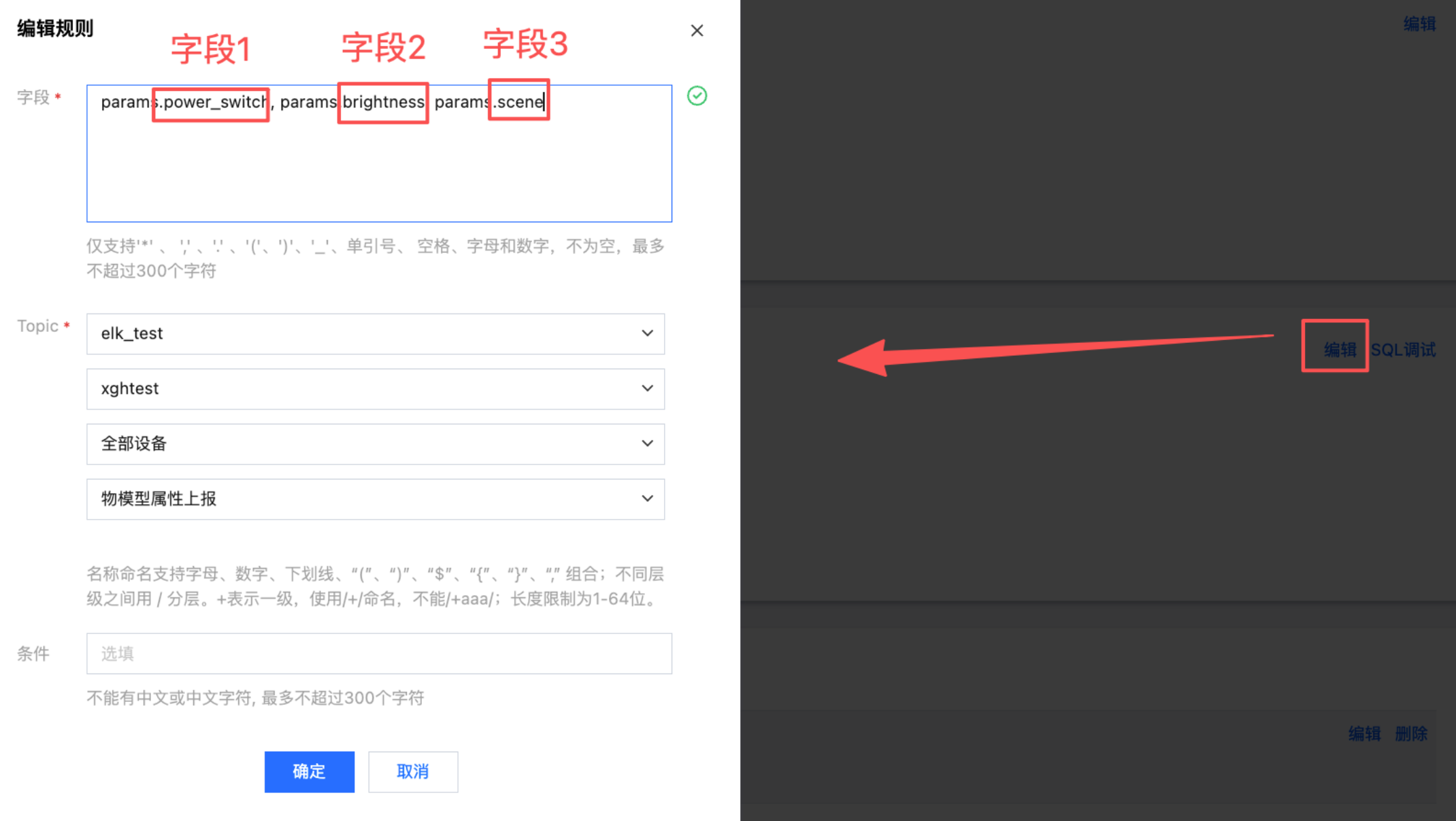

3. 进入规则引擎页面，单击需要配置的规则，这里选择物模型属性上报，在对应字段应该加params.字段才行。

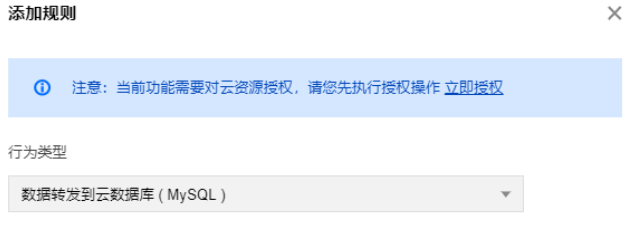

4. 在规则详情页面，单击添加行为操作。第一次使用时会提示用户授权访问 MySQL，您需单击立即授权后才能同步MySQL数据信息。

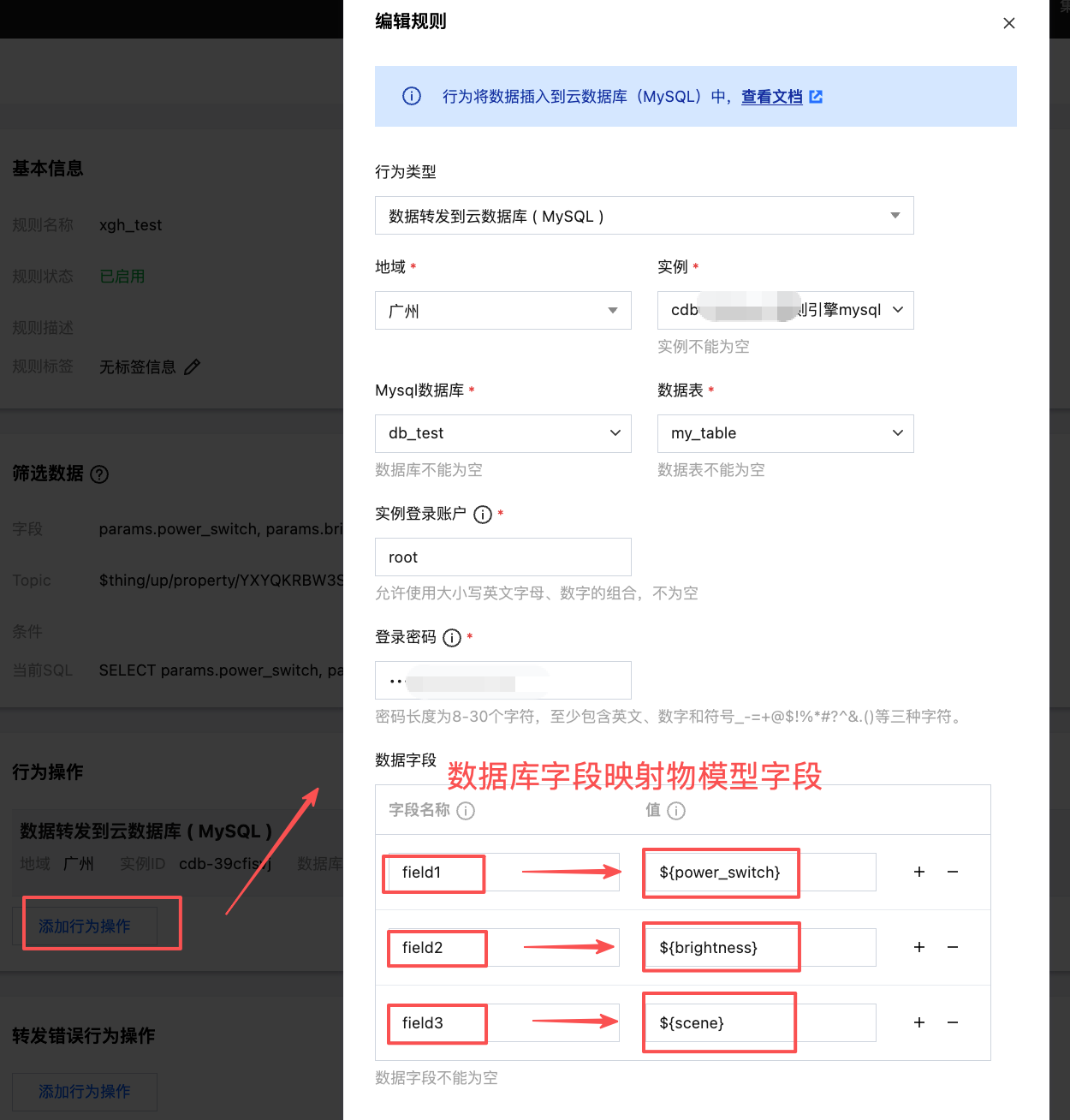

选择“数据转发到云数据库（MySQL）选项”，授权成功后，需要配置 MySQL 实例信息和写入的字段信息，如下图所示。配置完成后单击保存即可。
说明：
物模型字段的数据类型要和 MySQL 表定义的类型要一致，否则会无法写入至 MySQL 表里，暂不支持数组写入。

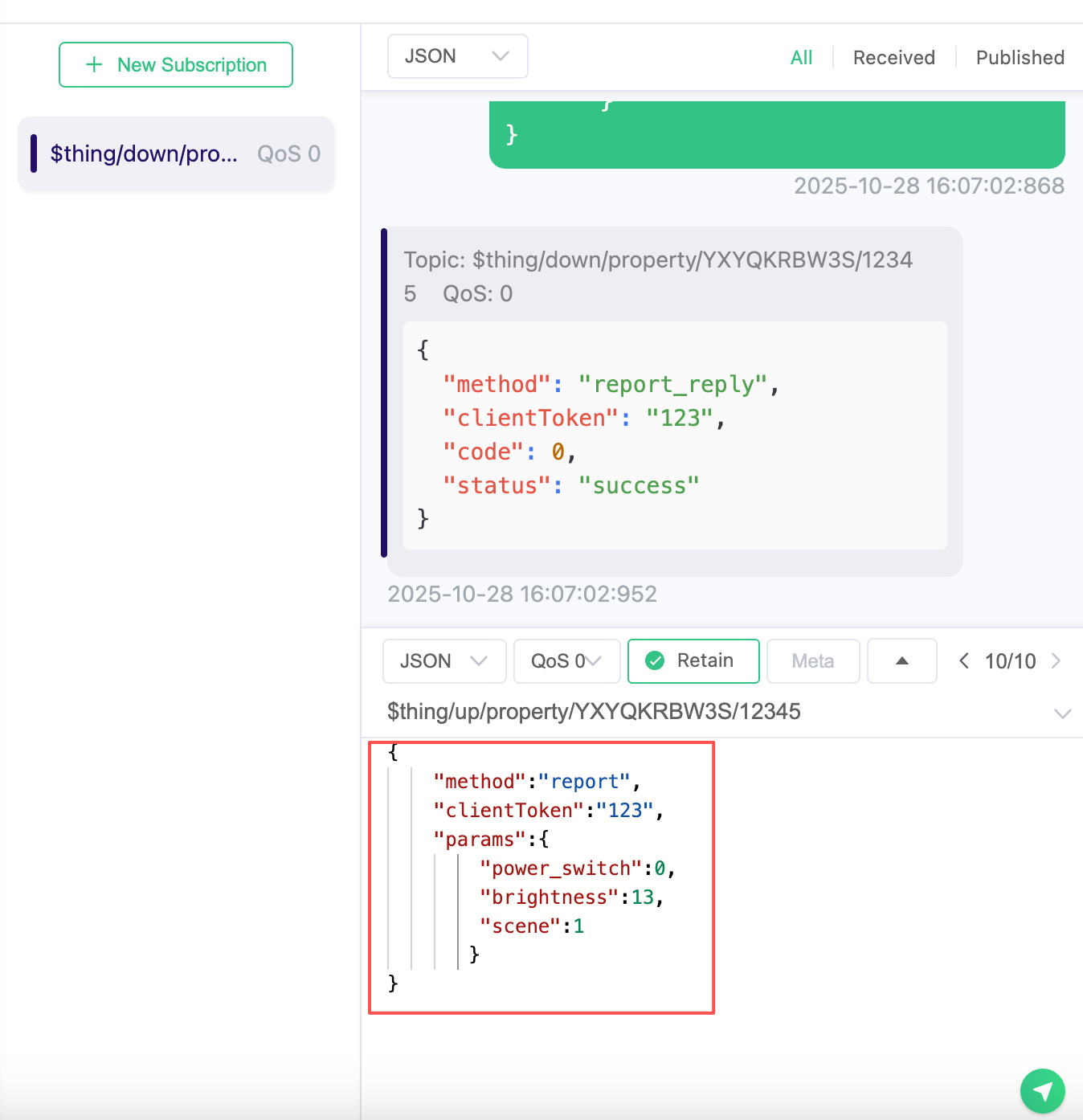

5. 设备侧需要先上报物模型消息到平台，消息格式示例如下：
{"method":"report","clientToken":"123","params":{"power_switch":1,"brightness":11,"scene":3}}
若订阅的设备消息返回为0，则表示物模型属性上报成功，失败可具体参考code错误码。
code | 说明 |
400 | 报文格式非 JSON 格式。 |
403 | 错误的 method 标识符或属性、事件、行为标识符与物模型定义的标识符不一致。 |
405 | 时间戳错误，当前时间和上报时间相差24小时，注意时间戳是毫秒。 |
406 | 物模型参数输入值数据类型错误或数据超出定义范围。 |
503 | 系统内部错误。 |

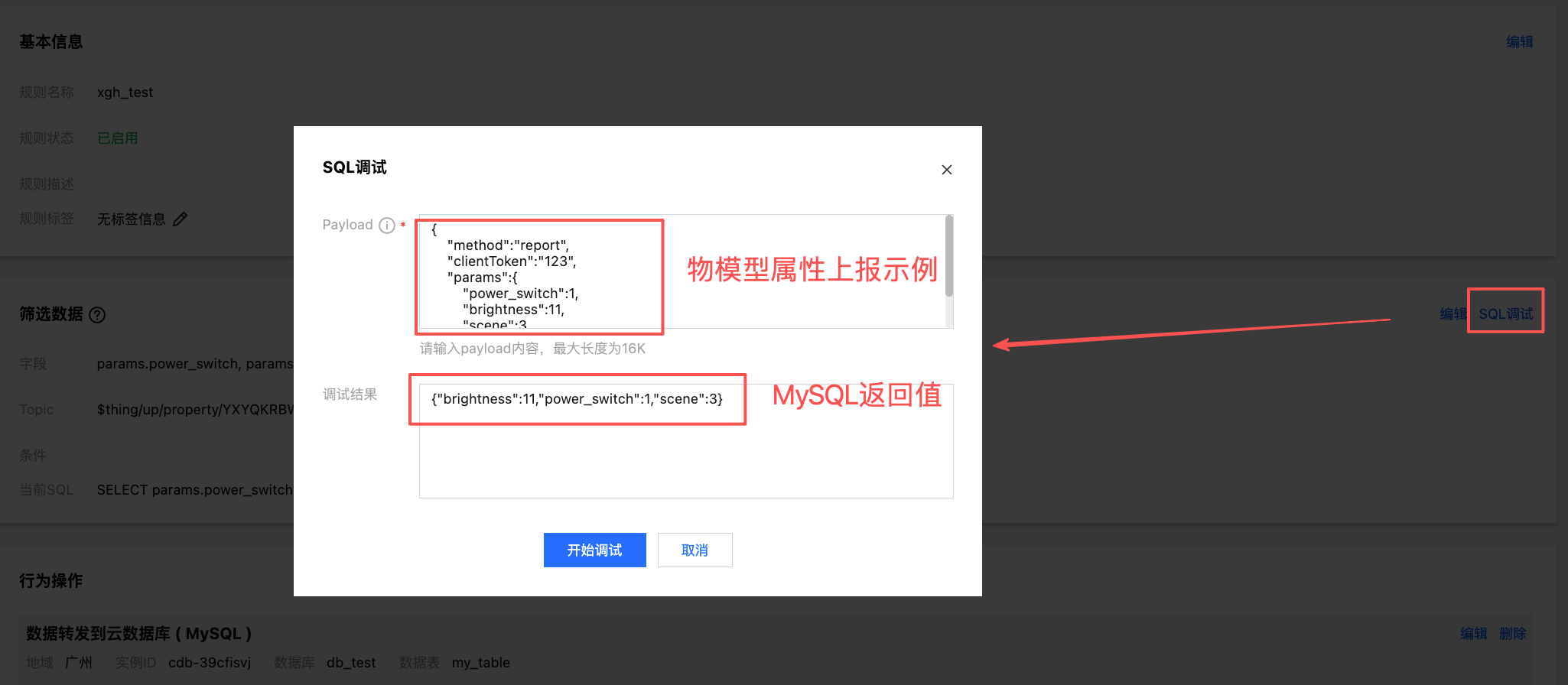

6. 确认好设备侧属性上报无误后，可在 SQL 调试中输入 Payload 内容，参考调试结果，若结果为空则需回到3检查 params. 字段。结果正常如下图所示：

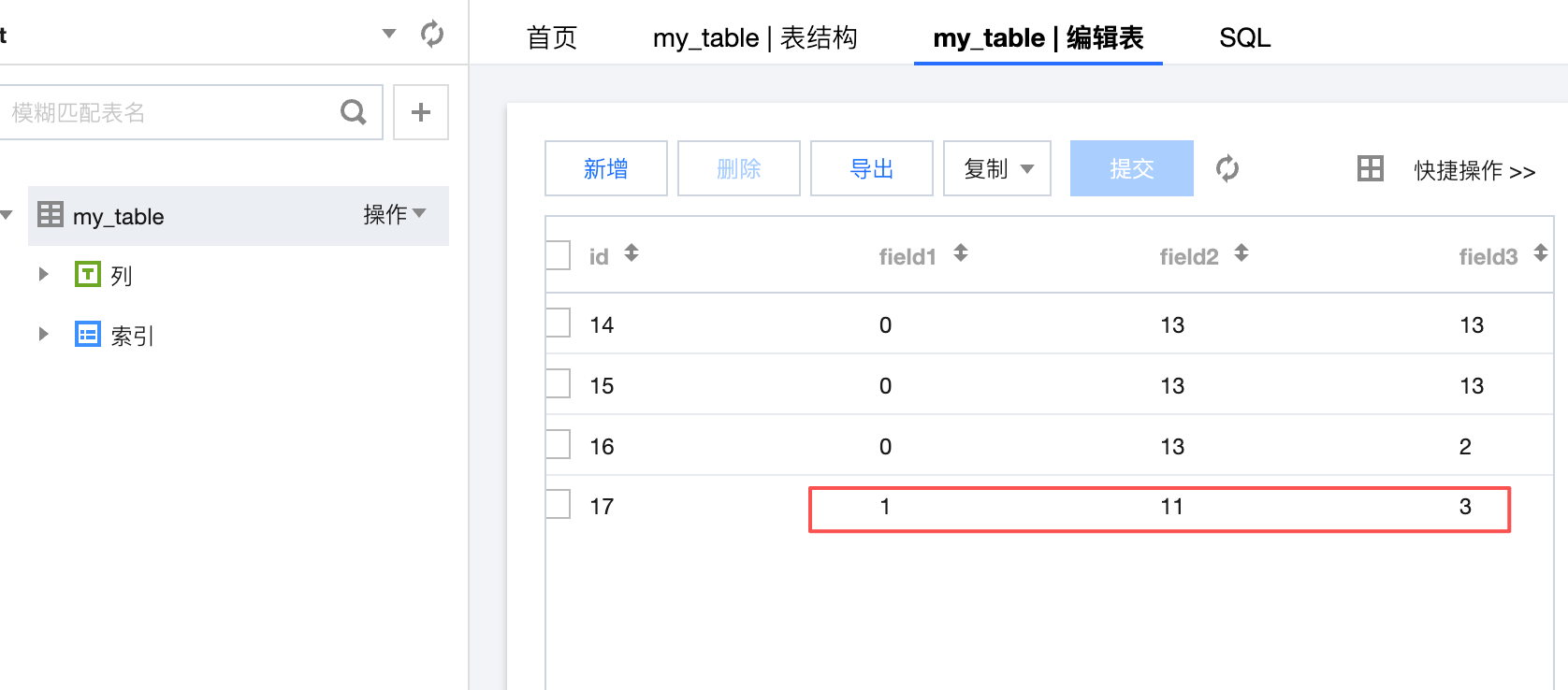

7. 转发成功后，MySQL 中显示的信息如下图所示：
MySQL 配置说明
配置分为如下几个步骤：
1. 选择地区和 MySQL 实例。
2. 输入刚创建的 MySQL 实例的用户名。
3. 输入实例的登录密码。
4. 选择需要写入的数据库名。如果创建的 MySQL 实例下还没有建立数据库，请前往 MySQL 控制台创建一个新的数据库。具体操作请参见 建立数据库和表。

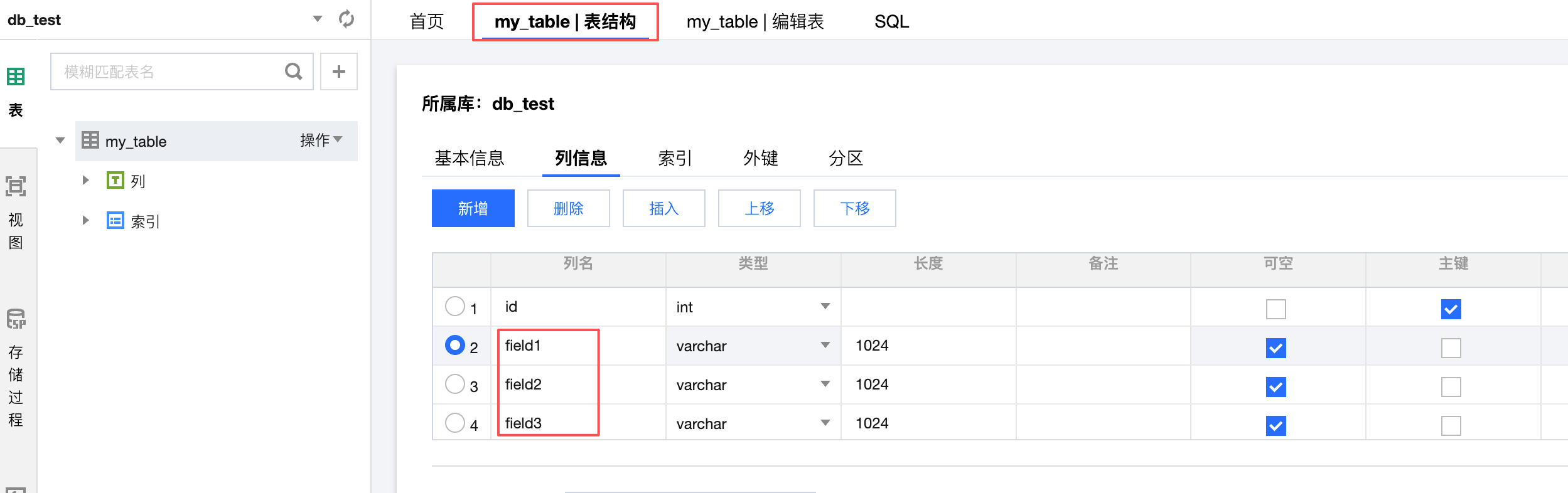

创建表数据库SQL示例：CREATE TABLE my_table (id INT AUTO_INCREMENT PRIMARY KEY,field1 VARCHAR(1024),field2 VARCHAR(1024),field3 VARCHAR(1024),json_field JSON,int_field1 INT,int_field2 INT,int_field3 INT);
5. 选择要写入的表。如果创建的数据库下还没有建立表，前往 MySQL 控制台创建一个新的表。
6. 配置要写入的字段。这里有两列："字段名称"和"值"。"字段名称"对应的是数据库表中的字段，表示要写入的字段。"值"表示要写入对应字段的值。值的来源可以是消息体（注意消息体必须是 JSON 格式才支持提取值），或者是在这里填入常量。
注意：
如果来源是消息体，那么使用“${}”来引用消息体内的字段。如果要指定常量，直接填相应的值就行了，例如5或者 hello 这样的数字或者字符串字面值。
需先在云组件 MySQL 中创建完成数据库，表以及字段名称之后才可成功将数据写入数据库。
重发机制
重发机制用于在消息转发过程中发生失败的情况下，进行再次重发以达到接收消息的目的，具体说明如下：
若消息转发失败，系统则会进行转发重试，重试按照1s、3s、10s的时间间隔依次进行，若三次重试均失败，则将消息丢弃掉。
若用户配置了“转发错误行为操作”，在三次重试失败后，将按“转发错误行为操作”的配置，再进行一次消息转发，如果仍失败，则将消息丢弃掉。
