功能概述
专线端口 QoS 调度是专线接入提供的端口级流量优先级调度能力，通过在物理专线端口上配置流队列，对出云方向的流量按 DSCP 值进行队列归属和优先级调度，实现关键业务在带宽拥塞时优先传输。
当多种业务共享同一条物理专线时，突发流量可能导致关键业务（如实时视频、核心交易系统）出现丢包或延迟。QoS 调度可为不同 DSCP 值的流量定义差异化的转发优先级和带宽分配比例，确保高优先级业务获取所需带宽。
本文档指导您在私有网络控制台通过匹配策略捕获业务流量，并创建 QoS 策略对流量进行队列化调度，实现物理专线端口上不同业务的带宽保障与优先级调度。
工作原理
端口 QoS 调度通过以下流程实现：
1. DSCP 标记识别：端口读取报文 IP 头部的 DSCP 值（由专线网关打标或客户 CVM 自行标记）。
2. 流队列匹配：根据 DSCP 值将流量分配至对应的流队列。
3. 优先级调度转发：高级队列流量优先转发，普通队列按配置的带宽比例分配剩余带宽。
核心概念
术语 | 说明 |
QoS 策略 | 一组流队列配置的集合，绑定到物理专线后可点击生效。端口与 QoS 策略为 N:1关系，多条专线可共用同一个策略。 |
流队列 | QoS 策略下的子项，定义优先级、带宽分配比例和流量匹配规则。 |
高级队列 | 高优先级队列，流量优先调度转发。单个 QoS 策略最多1个高级队列。 |
普通队列 | 按带宽比例分配剩余带宽的队列。单个 QoS 策略最多4个普通队列。 |
Remark DSCP | 在端口转发后重新标记报文的 DSCP 值，使下游设备可按新的 DSCP 值执行策略。 |
使用限制
限制项 | 说明 |
生效方向 | 仅出云方向（出方向）流量。 |
支持的专线类型 | 独占物理专线（含独占敏捷上云），不支持共享专用通道。 |
端口与 QoS 策略关系 | N:1（多条专线可绑定同一个 QoS 策略，每条专线仅可绑定一个策略）。 |
高级队列数量 | 单个 QoS 策略最多1个。 |
普通队列数量 | 单个 QoS 策略最多4个。 |
每个 QoS 绑定的流量匹配策略数 | 最多5个。 |
DSCP 取值范围 | 0 - 63。 |
普通队列带宽分配 | 所有普通队列带宽比例之和不超过99%。 |
与通道带宽限速互斥 | 开启 QoS 策略后，该专线下所有专用通道的带宽限速自动失效，通道带宽等于端口带宽。 |
流量匹配策略互斥 | 同一个流量匹配策略不能同时被专线网关 DSCP 打标和端口限速绑定。 |
说明：
不支持1G 和10G 端口。
前提条件
您已成功申请物理专线且专线状态为运营中。如需申请物理专线，请参见 申请接入物理专线。
您已获得 QoS 功能的灰度白名单权限，如需使用请 提交工单 申请。
流量已完成 DSCP 打标（通过专线网关打标或 CVM 自行标记）。
操作步骤
步骤1：配置流量匹配策略
流量匹配策略用于定义需要进行 DSCP 打标的业务流量特征。
1. 登录 私有网络控制台。
2. 在左侧导航栏中选择流量匹配策略。

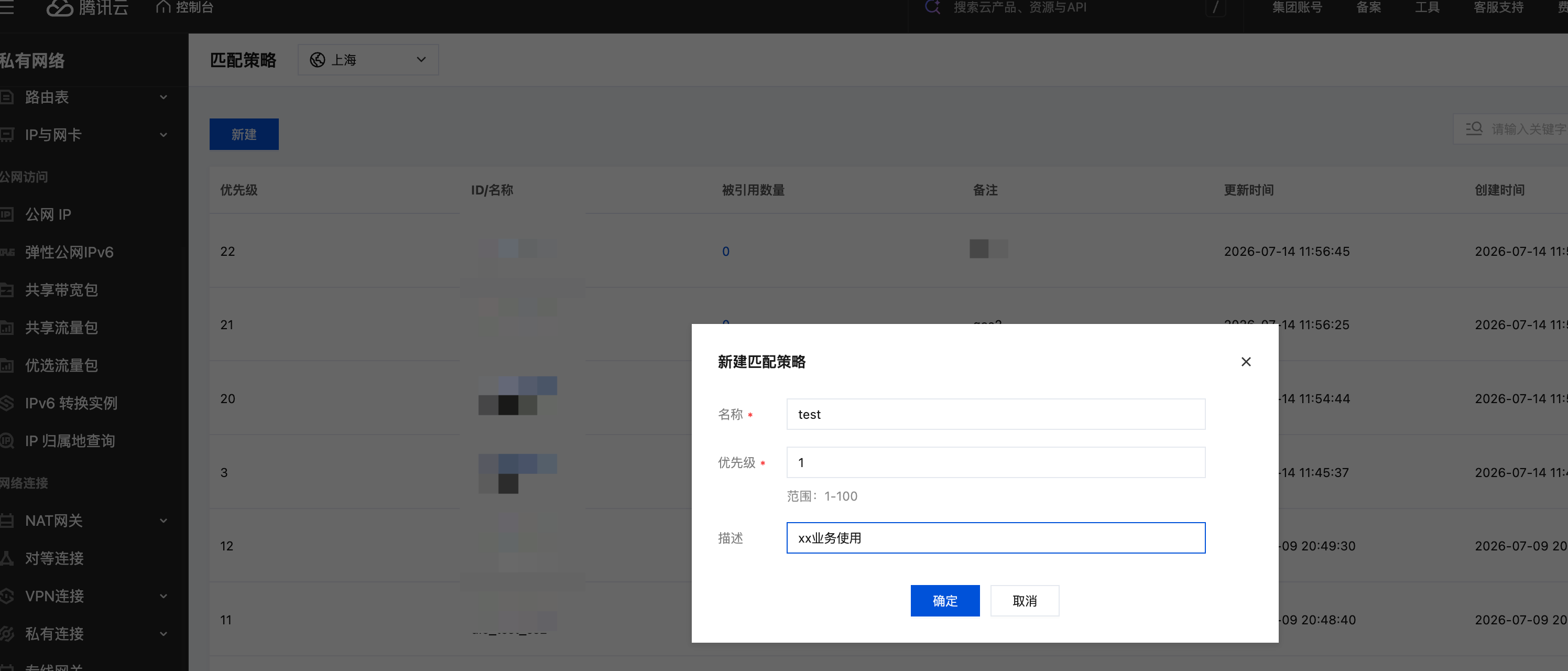

3. 单击新建，填写以下参数：
参数 | 是否必填 | 说明 |
名称 | 是 | 匹配策略的名称，便于识别与管理。 |
优先级 | 是 | 取值范围 1 - 100。数值越小，优先级越高，各个网元优先匹配高优先级策略。 |
描述 | 否 | 匹配策略的备注信息，建议填写对应业务用途。 |
4. 单击确定完成流量匹配规则创建。

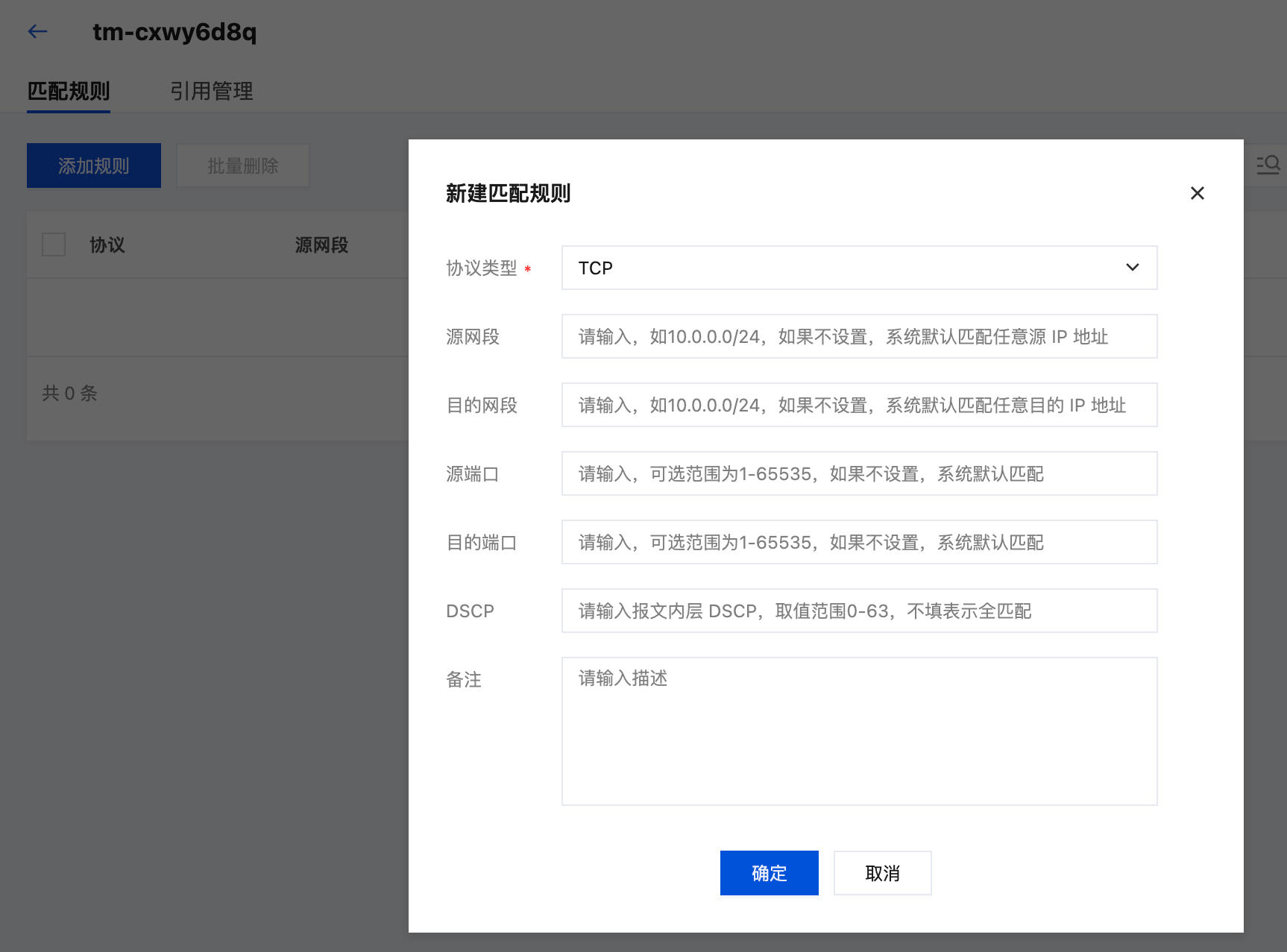

5. 配置匹配规则。
在匹配策略列表中单击目标策略的 ID/名称，进入匹配规则页签。单击添加规则，针对业务数据报文录入匹配条件，填入以下参数后，单击确定。
参数 | 是否必填 | 说明 |
协议类型 | 是 | 捕获流量报文的协议类型，支持 TCP、UDP 等。 |
源网段 | 否 | 数据报文的源 IP 网段，如10.0.0.0/24。不设置时默认匹配任意源 IP。 |
目的网段 | 否 | 数据报文的目的 IP 网段，如10.0.0.0/24。不设置时默认匹配任意目的 IP。 |
源端口 | 否 | 取值范围：1 - 65535。不设置时默认匹配任意源端口。 |
目的端口 | 否 | 取值范围：1 - 65535。不设置时默认匹配任意目的端口。 |
DSCP | 否 | 报文内层 DSCP，取值范围：0 - 63。用于匹配已携带指定 DSCP 的报文，不填表示全匹配。 |
备注 | 否 | 匹配规则的描述信息。 |
说明：
流量匹配策略为 VPC 侧资源，可在专线网关 DSCP 打标和 QoS 流队列中引用。
步骤2：创建 QoS 策略
1. 登录 专线接入控制台。
2. 在左侧导航栏中选择 QoS 策略。

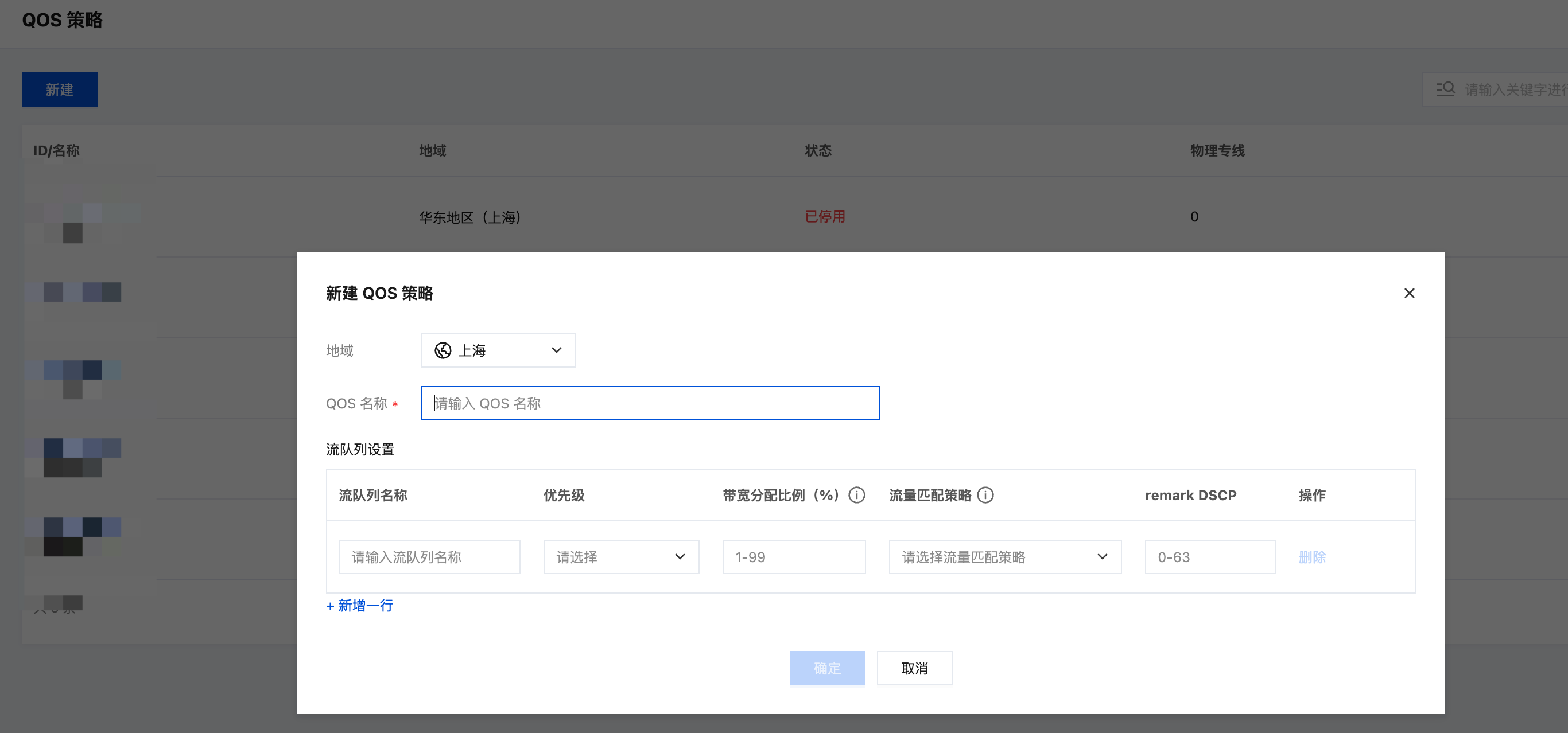

3. 单击新建。配置基本信息和流队列信息，如需添加更多队列，单击新增一行，确认所有参数填写完成后，单击确定。
参数 | 说明 |
QoS 名称 | 自定义策略名称（系统自动生成 QoS 策略 ID）。 |
流队列名称 | 自定义队列名称（系统自动生成流队列 ID）。 |
优先级 | 选择高级队列或普通队列。 |
带宽分配比例 | 仅普通队列需填写，取值：1 - 99（所有普通队列之和不超过 99%）。 |
流量匹配策略 | 下拉多选，绑定已创建的流量匹配策略（每个 QoS 最多绑定5个）。 注意： QoS 调度不识别流量匹配策略中的优先级参数，仅根据 DSCP 值进行队列归属。 |
Remark DSCP | 可选，为经过该队列的流量重标记 DSCP 值（0 - 63）。 |
说明：
1. 高级队列无需配置带宽分配比例，其带宽不受限制，优先转发。
2. 同一 QoS 策略内，不同队列不可绑定相同的流量匹配策略。
3. 单击确定时，系统会校验普通队列带宽分配之和是否超过99%。
步骤3：绑定物理专线
将 QoS 策略绑定到物理专线。
1. 在 QoS 策略列表页中，单击目标策略 ID 进入详情页。

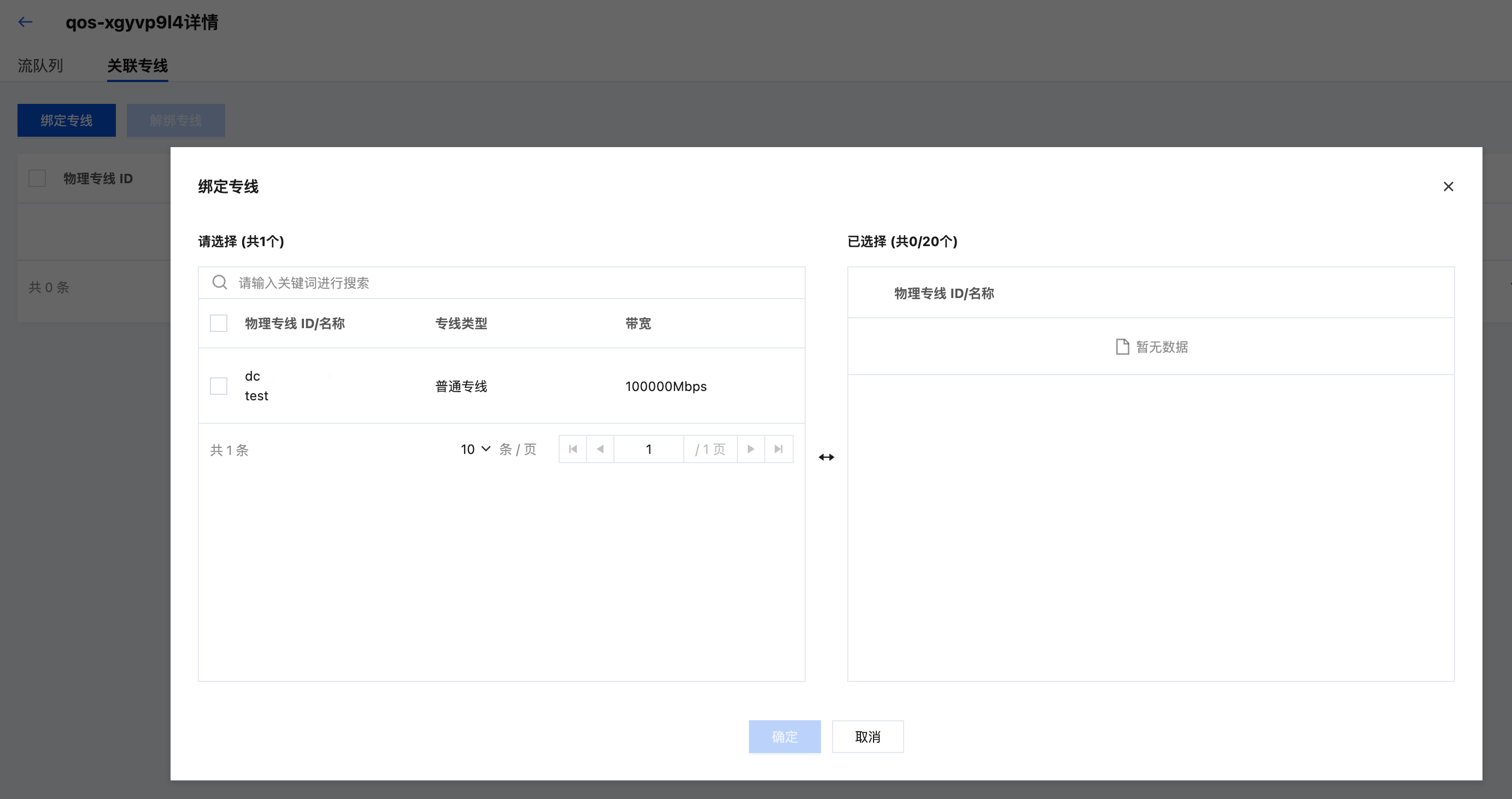

2. 选择关联专线页签，单击绑定专线，在弹窗中勾选需要绑定的物理专线，单击确定。
说明：
1. 仅显示未绑定 QoS 策略的物理专线。
2. 绑定后，该专线下所有专用通道的带宽参数将自动等于端口带宽，不再支持单独调整。
3. 专线类型包括我的专线和敏捷上云（仅独占敏捷上云支持）。
步骤4：开启 QoS 策略

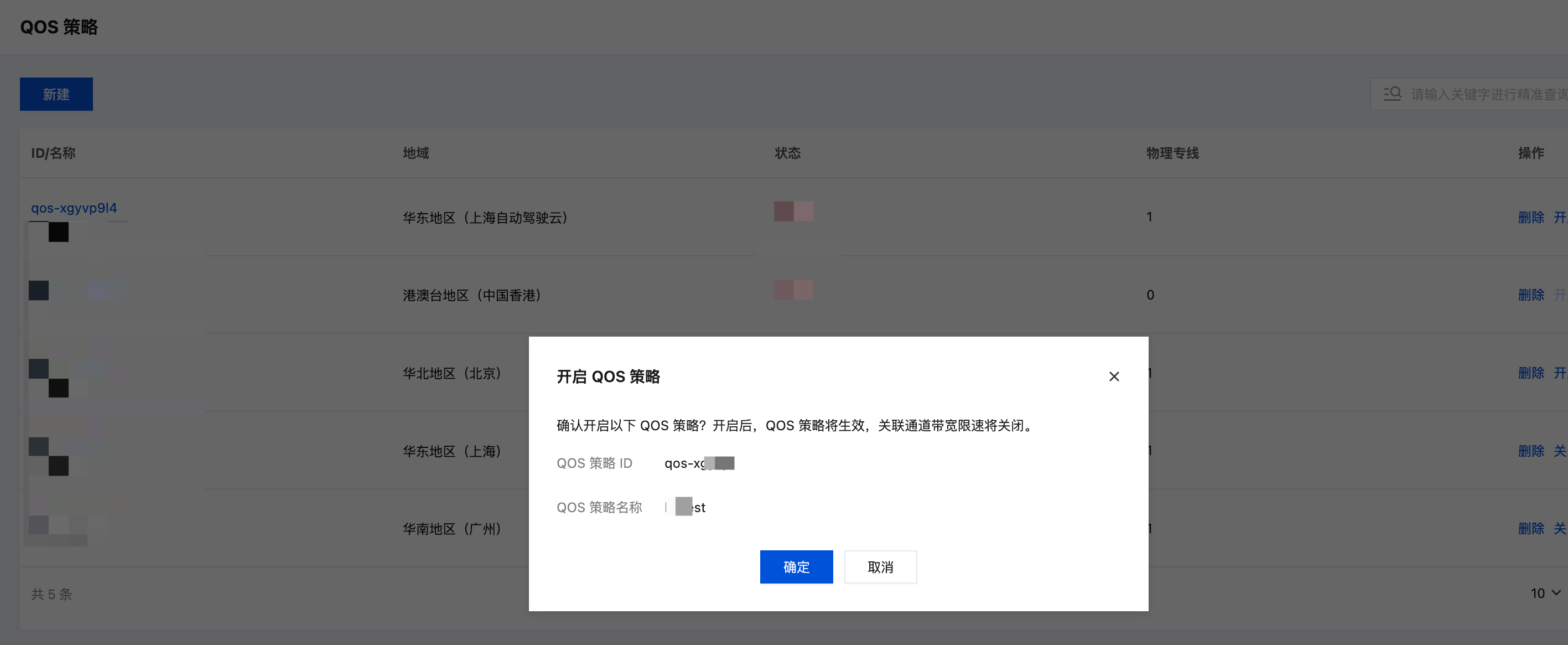

1. 完成流队列配置与专线关联后，在 QoS 策略列表的操作列单击开启。
2. 在开启 QoS 策略确认弹窗中核对信息，单击确定，QoS 策略生效。
步骤5：管理 QoS 策略
关闭 QoS 策略
1. 在 QoS 策略列表页找到目标策略，在操作列单击关闭。
注意：
关闭 QoS 策略后，调度能力将失效。
2. 在确认弹窗中勾选确认影响说明，单击确定。
删除 QoS 策略
注意：
QoS 策略需处于已停用状态且未绑定任何物理专线，才支持删除。
1. 在 QoS 策略列表页找到目标策略，在操作列单击删除。
2. 在确认弹窗中单击确定。
管理流队列
在 QoS 策略详情页的流队列页签中，支持以下操作：
操作 | 说明 |
新建流队列 | 支持新建流队列。 注意： 单个 QoS 的优先级队列数量有配额限制。 |
修改流队列 | 支持修改优先级、带宽比例、流量匹配策略和 Remark DSCP。 |
删除流队列 | 删除后将无法进行配置，请关注。 |
查看监控 | 查看该队列的带宽速率和丢包速率监控数据。 |
解绑物理专线
1. 在 QoS 策略详情页选择关联专线页签。
2. 勾选需要解绑的物理专线，单击解绑专线。
3. 在确认弹窗中单击确认。
说明：
解绑后，QoS 策略将不再对该专线生效，通道带宽限速恢复。
对专用通道的影响
当物理专线绑定并启用 QoS 策略后，该专线下所有专用通道会受到以下影响：
影响项 | 说明 |
已有通道 | 带宽参数锁定为端口带宽值，不支持修改。 |
新建通道 | 带宽自动填充为端口带宽，不支持用户调整。 |
通道限速 | QoS 生效期间，通道级带宽限速功能失效。 |
监控与告警
QoS 策略支持以下监控指标：
指标名称 | 说明 | 单位 |
QoS 流队列带宽平均速率 | 每秒通过该流队列的出方向数据传输速率 | bps |
QoS 流队列丢包平均速率 | 每秒通过该流队列的出方向数据包丢失数量 | pps |
应用场景示例
多业务带宽保障
企业通过一条10G 专线同时承载视频会议、ERP 系统和数据备份三类业务。通过 QoS 策略将视频会议设为高级队列优先转发，ERP 和数据备份分别配置普通队列按60%:40%分配剩余带宽，确保视频会议不因数据备份突发流量而中断。
IDC 多业务分级传输
客户 IDC 中部署了 AI 训练集群和办公 OA 系统，通过专线回传结果至云端。AI 训练为大带宽低优先级，办公为小带宽高优先级，通过 QoS 策略实现差异化调度。
常见问题
开启 QoS 策略后，为什么通道的带宽不能修改了？
QoS 策略在端口层面进行流量调度，通道级带宽限速与 QoS 调度互斥。开启 QoS 后，所有通道带宽自动等于端口带宽，由 QoS 策略统一管理流量分配。
一条专线可以绑定多个 QoS 策略吗？
不可以。每条物理专线仅能绑定一个 QoS 策略，但一个策略可以被多条专线共享。
CVM 自行打标的 DSCP 值能被端口识别吗？
可以。只要报文到达物理专线端口时 IP 头部携带了有效的 DSCP 值，端口即可根据该值进行流队列匹配和调度。
