最近更新时间:2020-10-22 11:25:51

说明:

云监控 Dashborad 全新改版,已于近期上线,欢迎大家使用新版 Dashboard 监控云上服务性能。旧版 Dashboard 即将下线,如需访问旧版文档,请参见 旧版 Dashboard

本文将为您介绍 JSON 的操作步骤和相关说明。

查看、复制 JSON

  1. 登录 云监控控制台
  2. 在左侧导航栏中点击【Dashboard 列表】,进入 Dashboard 列表页。
  3. 单击 Dashboard 列表左上角的【新建】,进入新建 Dashboard 管理页。
  4. 在面板区单击【】或单击Dashboard 列表页的【设置】,进入 Dashboard 全局配置页。

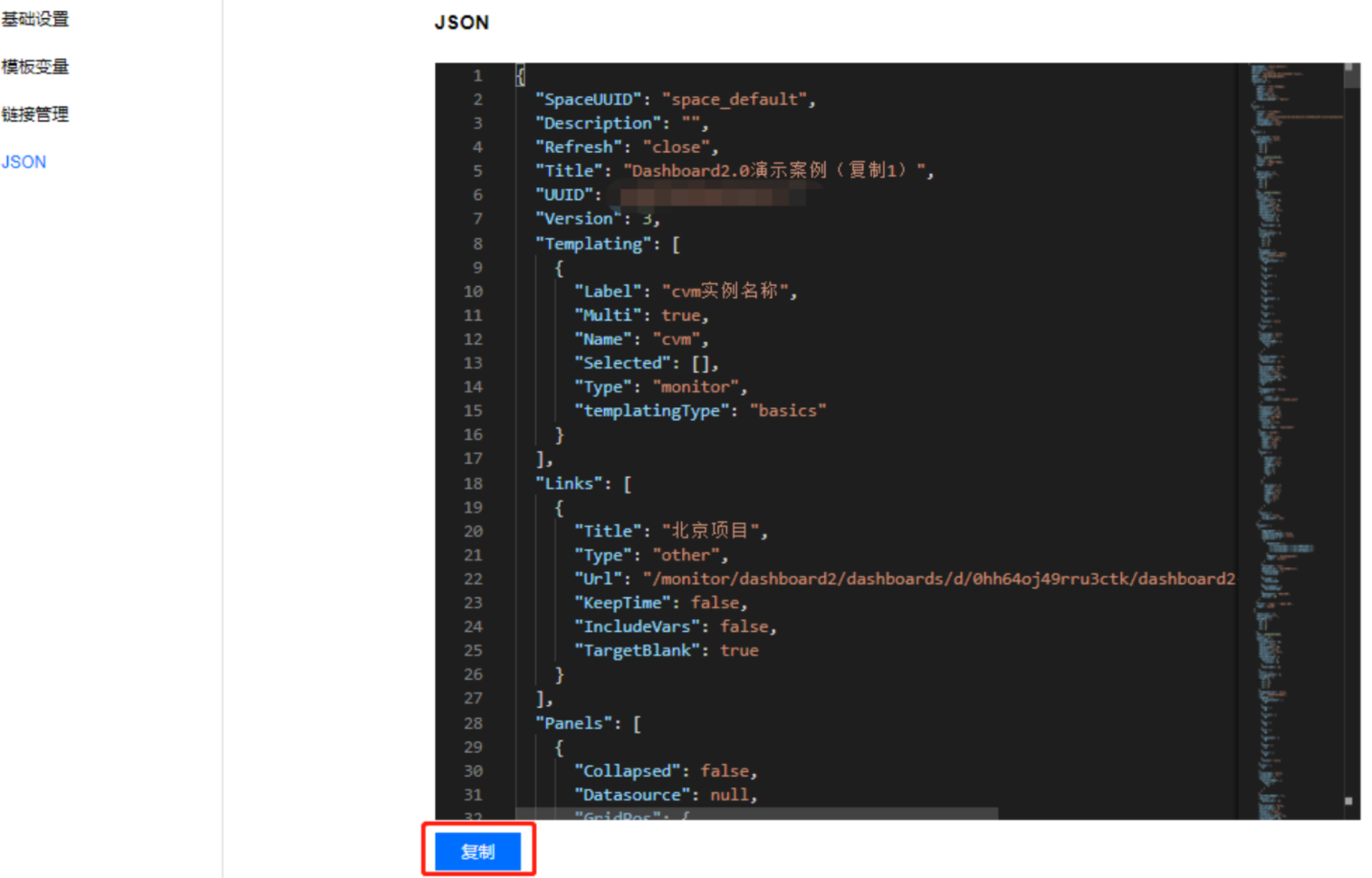

  5. 单击【JSON】,复制 JSON 模板,即可把 JSON 格式部署到您的自建系统,在您的系统可查看对应的 Dashboard。

JSON 模板包含 Dashboard 的属性、模板变量、面板查询等字段,具体字段说明请参考下文。

JSON 字段说明

{
      "Description": "",
      "Refresh": "close",
      "Title": "JSONTEST",
      "UUID": "jdq4joy56is4w60q",
      "Version": 1,
      "Templating": [],
      "Links": [],
      "Panels": [],
      "Time": {
                "From": "now-12h",
                "To": "now"
        },
}
名称 说明
Description 当前 Dashboard 备注
Refresh 自动刷新的时间间隔
Title 当前 Dashboard 名称
UUID Dashboard 唯一标识 ID
Version Dashboard 的版本,每次保存 Dashboard 都会增加
Templating Dashboard 模板变量 ,详情请参考 Templating
Link Dashboard 链接,详情请参考 Link
Panels 图表配置 ,请参考 Panels
Time Dashboard 的时间范围

Templating

"Templating": [ // 模板变量
        {
            "Label": "cvm实例名称", // 模板变量别名
            "Multi": true, // 是否多选
            "Name": "cvm", // 标签
            "Selected": [], // 模板变量的值
            "Type": "monitor", // 模板变量的类型
            "TemplatingType": "basics", // 标签的类型:基础监控、自定义监控
      "TemplatingType": '123', // 变量 id
        }
    ]

Link

"Links": [ // Dashboard链接
        {
            "IncludeVars": true, // 链接参数是否带上模板变量
            "KeepTime": true, // 链接参数是否带上时间变量
            "TargetBlank": true, // 是否新开选项卡
            "Title": "xxx", // 链接名称
            "Type": "other", // 链接类型:自定义链接和跳转其他Dashboard的链接
            "Url": "/monitor/dashboard2/dashboards/d/0hh64oj49rru3ctk/dashboard2-0yan-shi-an-li-xia-zuan-lian-jie",  // 链接地址
            "ID": 0 // ID
        }
    ]

Panels

"Panels": [ // panel配置
        {
            "Collapsed": false,  // 图表组是否折叠
            "Datasource": null, // 数据源
            "GridPos": { // 图表位置
                "H": 1,
                "W": 6,
                "X": 0,
                "Y": 0
            },
            "ID": 1595472129140, // 图表 ID
            "Panels": [], // Panel 为图表组的字段,里面存放子 Panel
            "Title": "默认图表组", // 标题
            "Type": "row" // 图表类型
        },
        {
            "DataLinks": [], // 图表配置的数据链接
            "Description": "", // 图表的备注
            "GridPos": {
                "H": 5,
                "W": 6,
                "X": 0,
                "Y": 1
            },
            "ID": 1595471392817,
            "Links": [], // 图表链接
            "Settings": { // 图表的可视化配置
                "aliasColors": {},
                "bars": false,
                "dashLength": 10,
                "dashes": false,
                "datasource": null,
                "decimals": 2,// 图例精度
                "fieldConfig": {
                    "defaults": {
                        "custom": {}
                    },
                    "overrides": []
                },
                "fill": "0.8",// 图表填充透明度
                "fillGradient": 0,
                "gridPos": {
                    "h": 8,
                    "w": 12,
                    "x": 0,
                    "y": 0
                },
                "hiddenSeries": false,
                "id": "1595471392817",// 图表 panel 的 id
                "legend": {// 图例设置
                    "alignAsTable": [// 图例是否以表格形式展示
                        "1"
                    ],
                    "avg": [// 是否显示平均值.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "current": [// 是否显示最新值.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "max": [// 是否显示最大值.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "min": [// 是否显示最小值.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "rightSide": [// 是否放在右边.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "show": [// 是否显示图例.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "total": [// 是否展示累加值.【‘1’】为true;【‘0’】为false
                        "1"
                    ],
                    "values": false
                },
                "lines": [// 是否显示曲线.【‘1’】为true;【‘0’】为false
                    "1"
                ],
                "linesType": true,// 是否展示平滑曲线.【‘1’】为true;【‘0’】为false
                "linewidth": "2",// 曲线宽度
                "markline": {// mark 设置
                    "marklineMax": {
                        "max": [// 是否显示峰值.【‘1’】为true;【‘0’】为false
                            "1"
                        ]
                    }
                },
                "nullPointMode": "1",// 数据中空值展示方式:0-连接空数据;1-不填充;2-自动填充为0
                "options": {
                    "dataLinks": []// datalinks 数组
                },
                "percentage": false,
                "pointradius": 2,
                "points": false,
                "renderer": "flot",
                "seriesOverrides": [],
                "spaceLength": 10,
                "stack": [// 是否堆积显示。【‘1’】为true;【‘0’】为false
                    "1"
                ],
                "steppedLine": false,
                "targets": [
                    {
                        "refId": "A",
                        "scenarioId": "random_walk"
                    }
                ],
                "thresholds": [],
                "timeFrom": null,
                "timeRegions": [],
                "timeShift": null,
                "title": "新图表",
                "tooltip": {
                    "shared": true,
                    "sort": 0,
                    "value_type": "individual"
                },
                "type": "graph",
                "xaxis": {
                    "buckets": null,
                    "mode": "time",
                    "name": null,
                    "show": true,
                    "values": []
                },
                "yaxes": [
                    {
                        "decimals": 2,// 左侧 y 轴精度
                        "format": "%",// 左侧 y 轴 label 单位
                        "label": null,
                        "logBase": 1,
                        "max": 2,// 左侧 y 轴坐标最大值
                        "min": 0,// 左侧 y 轴坐标最小值
                        "show": [// 是否展示左侧 y 轴.【‘1’】为true;【‘0’】为false
                            "1"
                        ]
                    },
                    {
                        "decimals": 2,
                        "format": "",
                        "label": null,
                        "logBase": 1,
                        "max": null,
                        "min": null,
                        "show": [
                            "1"
                        ]
                    }
                ],
                "yaxis": {
                    "align": false,
                    "alignLevel": null
                }
            },
            "Targets": [ // 指标配置
                {
                    "Aggregate": "", // 统计方式
                    "CompareLastWeek": false, // 环比
                    "CompareYesterday": false, // 同比
                    "Conditions": [ // 筛选条件
                        {
                            "Dimension": [
                                "{\"InstanceId\":\"ins-19827u5b\"}",
                                "{\"InstanceId\":\"ins-xxooxxoo\"}",
                                "{\"InstanceId\":\"ins-19719mfp\"}"
                            ],
                            "Region": "ap-guangzhou",
                            "Type": "normal"
                        }
                    ],
                    "ConfigId": "cvm",
                    "Datasource": "DS_QCEMetric", // 产品类型
                    "DimensionKey": [
                        "InstanceId"
                    ],
                    "GroupBy": [ // groupby
                        "InstanceId"
                    ],
                    "MetricNames": [ // 指标名
                        "BaseCpuUsage"
                    ],
                    "Namespace": "QCE/CVM", // 命名空间
                    "Period": 60 // 粒度
                },
            ],
            "Title": "单指标 - 默认配置", // 图表名称
            "Type": "graph" // 图表类型
        },
    ]
